Lm1876tf/lm4766 + 5532
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Печата пусто
- Санда (исключая LM1875/LM4766)
- Радиатор (избыточный вес)
| Цвет: | Печата пусто, Санда (исключая LM1875/LM4766), Готовый продукт не содержит чипсов и спинов, без радиатора, Радиатор (избыточный вес) |

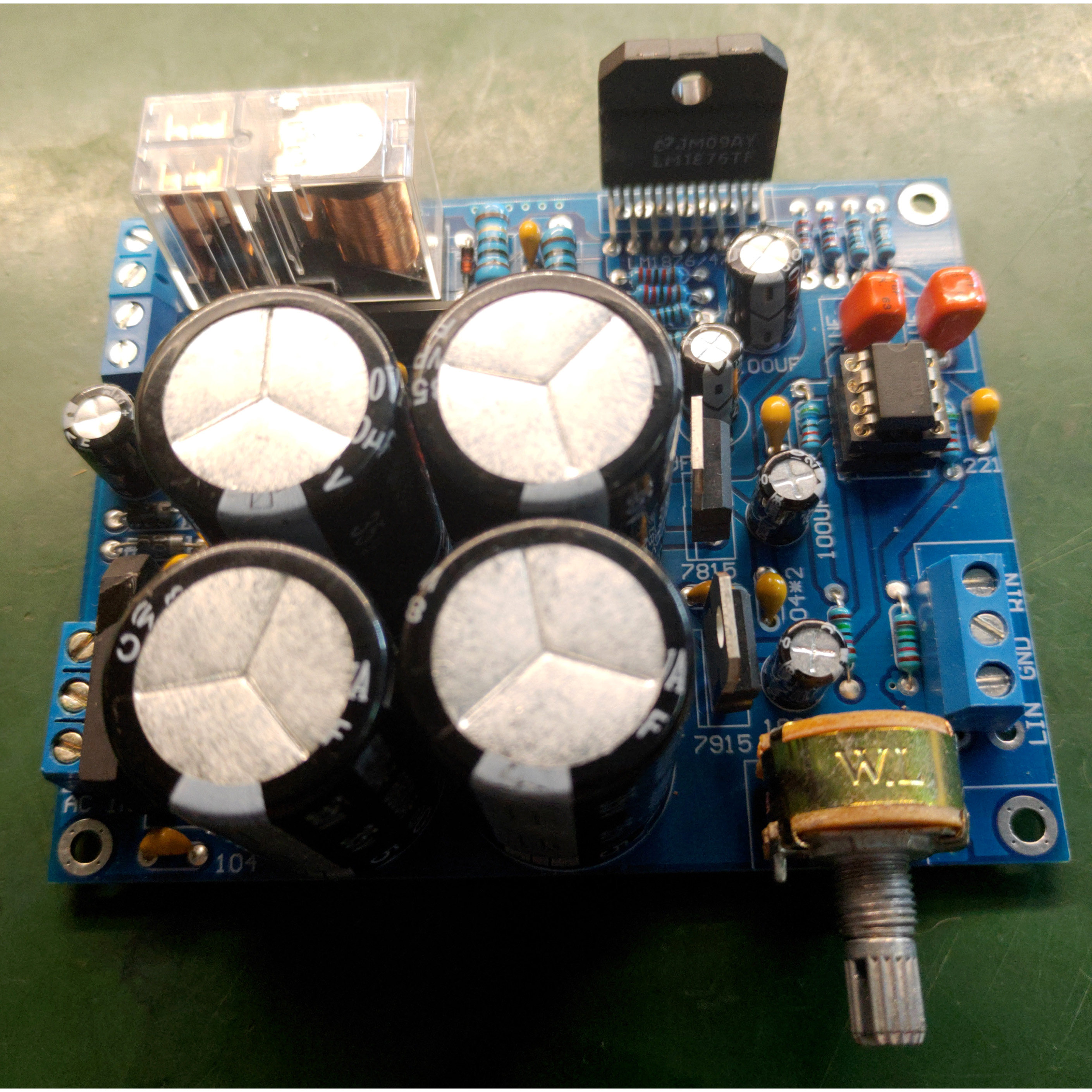

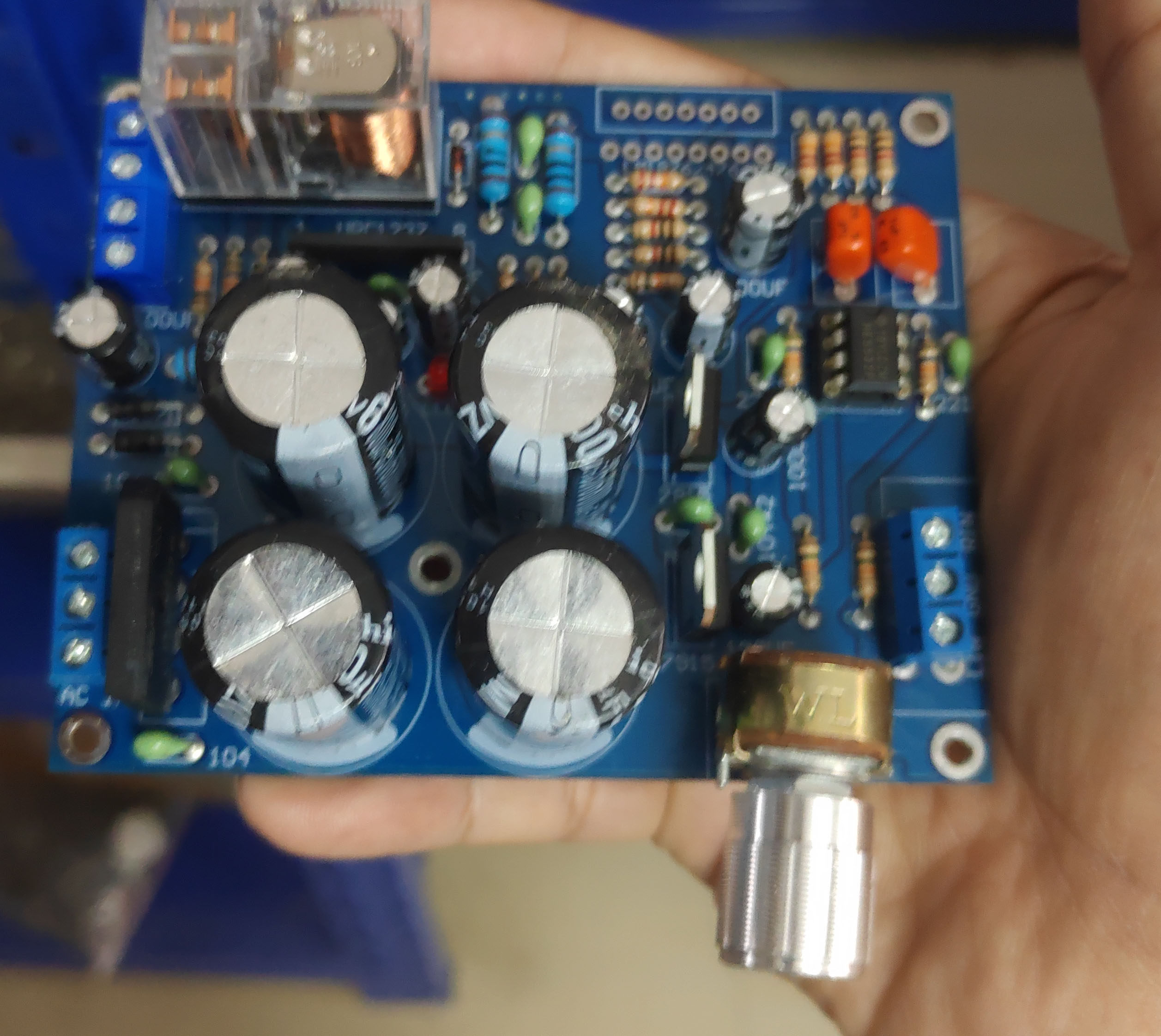

LM1876TF+5532 Предварительный портальный портальный портальный портал
Использование оригинальных территорий 5532 IC и ранняя белая кровь LM1876TF
В основной фильтрации используются 4 6800 UF, импортируемые рубиновые электролитические конденсаторы и плоский мост 6A800V для обеспечения непрерывной поддержки питания.
Omlon Silver Planted Contact Relay и подлинный чип UPC1237 обеспечивают защиту динамиков, надежные движения, небольшое сопротивление контактов, длительный срок службы и более безопасную защиту.

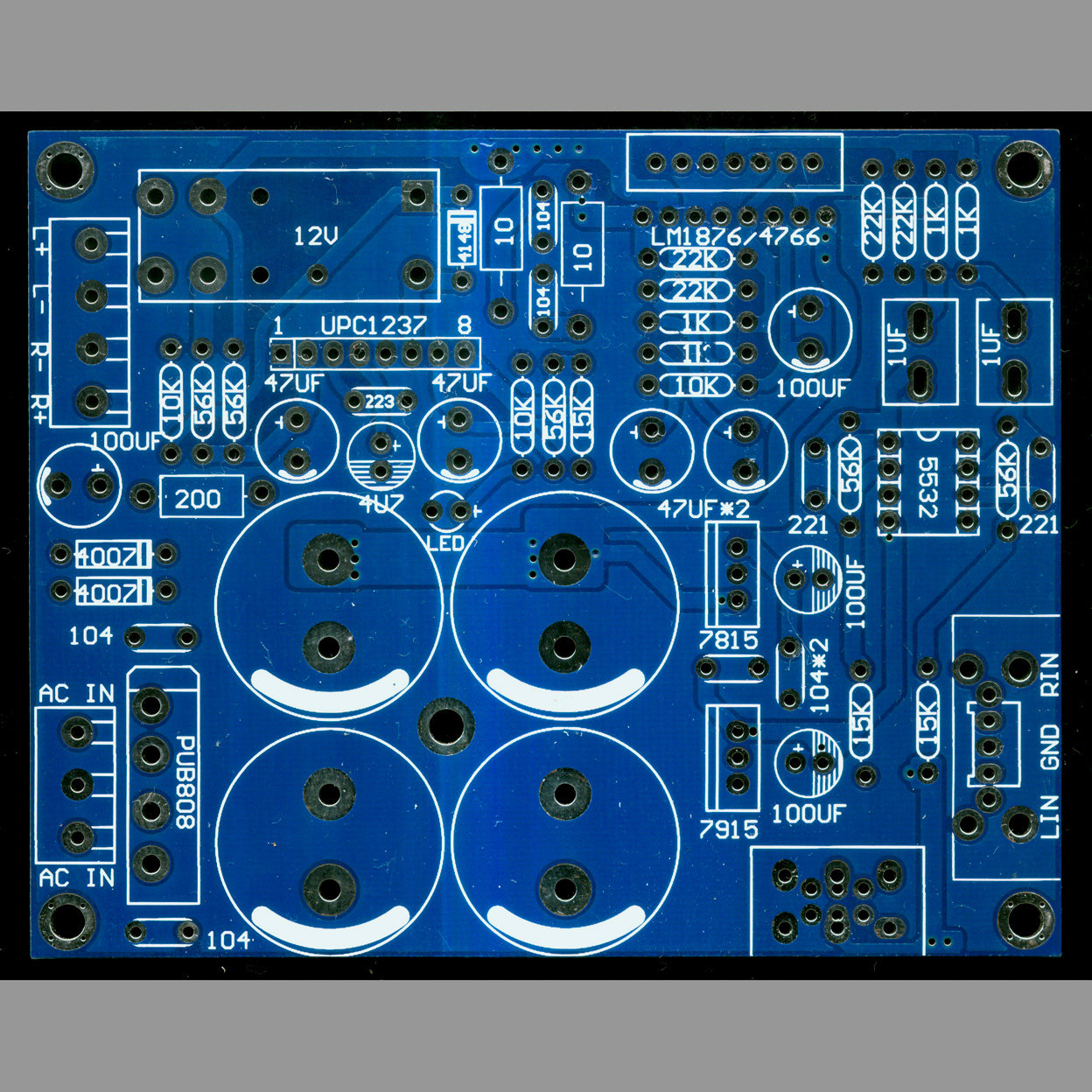

На печатной плате используется двойная стеклянная волокнистая пластина с двусторонней пластиной FR4 толщиной FR4, которая опрыскивается целым процессом олова, чтобы обеспечить хорошую производительность большого и небольшого источника питания. Цвет синий и высокий.
Макет всей платы имеет строгий и разумный макет, который очень подходит для производства и использования энтузиастов аудио.Вы также можете заменить схему более подходящей, лучшие детали и сыграть способ воспроизведения процессов DIY.
Основные параметры LM1876: Extreme VS (напряжение питания) =+/-36V
IO (пик пикового выходного тока) составляет 4 ампер,
PO (среднеквадратичная мощность непрерывной выходной мощности) в VS =+/-30V, На 8 евро, TF инкапсулируется при 30 Вт,
Общая гармоника на самом деле является типичным значением 0,1%,
Рекомендуемый источник питания: двойной AC 12-24V, мощность более 100 Вт или более.
Размер платы усилителя: 100*80*1,6 толщина ширины длины синий
Потенциометр представляет собой двойной двойной потенциометр 50K, произведенный на Тайване. Качество принадлежит среде, что лучше, чем большая часть внутреннего производства.
IP IC на плате оснащен круглым сиденьем IC с круглым отверстием, что удобно для DIYER, чтобы заменить различные типы регулировки качества звука OP AMP, таких как AD827, OPA2604.
OP AMP был установлен в 5,6 раза, LM1876 был усилен в 20 раз, а усиление напряжения всей платы было примерно 40 раз

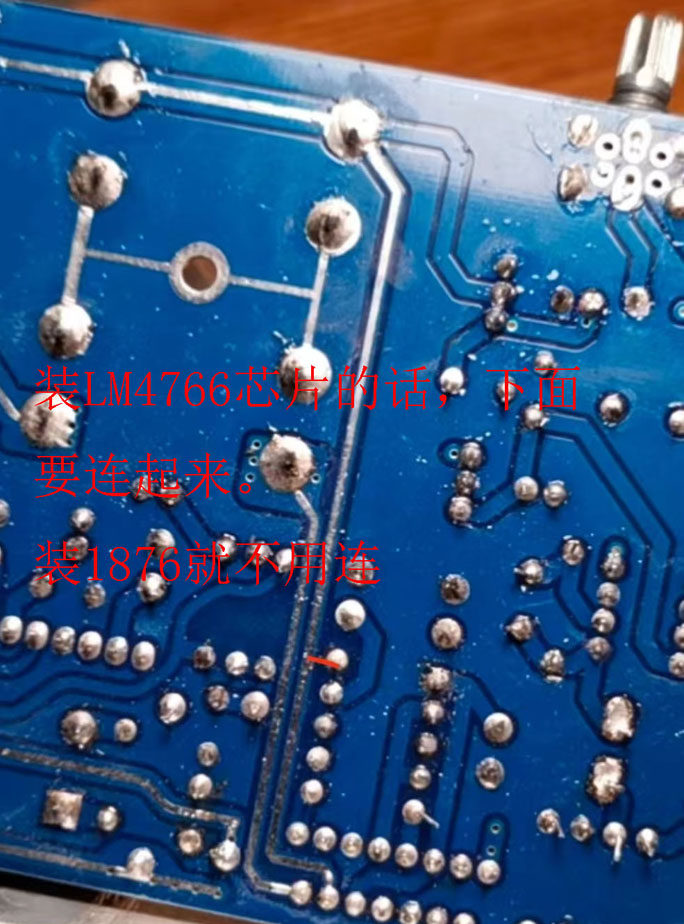

Если вы установите чип LM4766, не забудьте подключить заднюю часть платы и подключить.Для получения подробной информации см. Инструкции на картинке, 1876
