[基于LM317的10A金封线性大电流稳压电源板低噪声高稳定性灯丝供电]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- [不要4只大电容]
| Цвет: | [双管并联西门子电容版], [双管并联ROE电容版], [不要4只大电容] |
[德国ROE电容目前断货，这个电容货少而且价格一路上涨，询问多家电容商家都没有货。没法只提供橘色的德国西门子款的。]

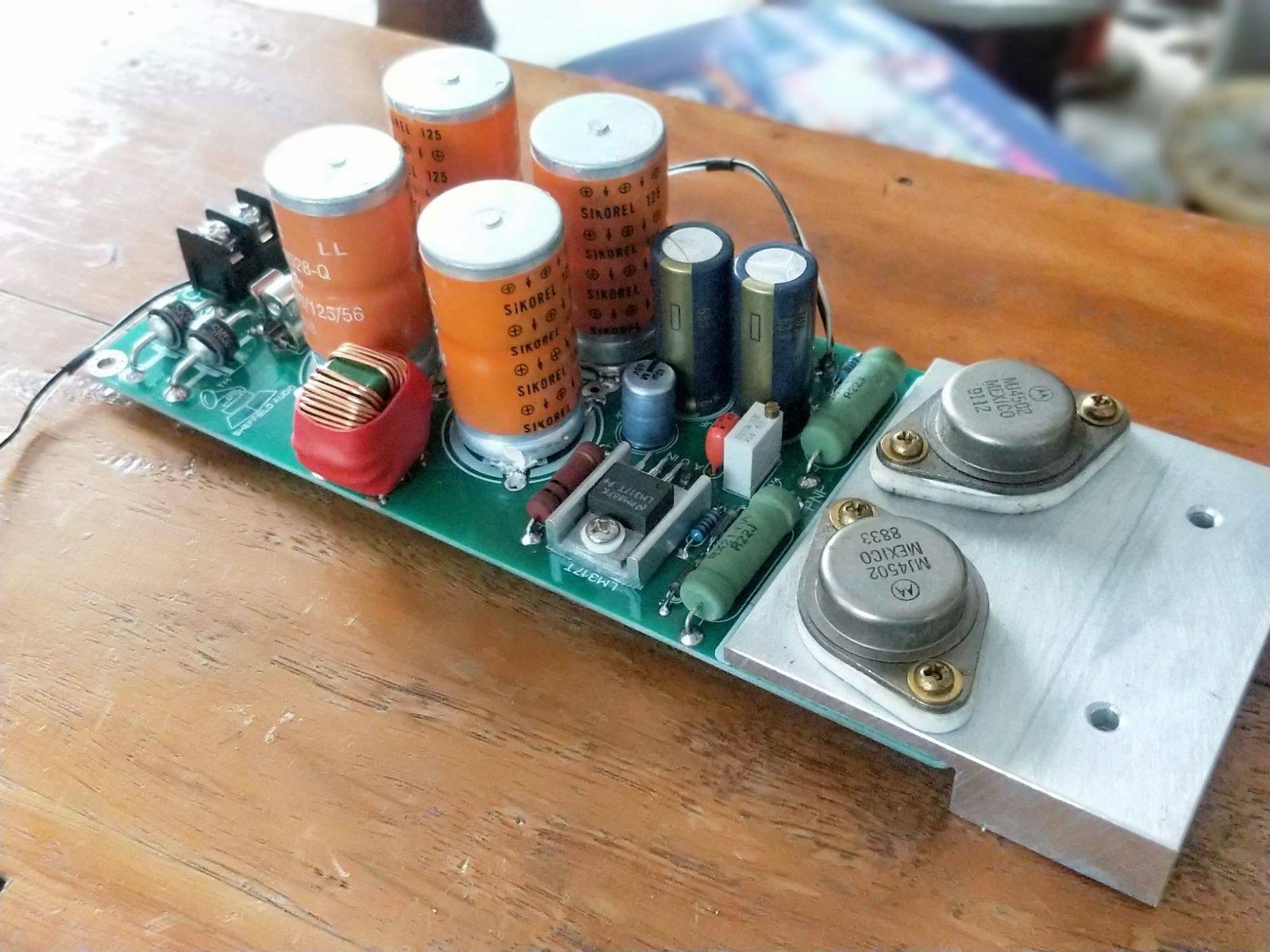

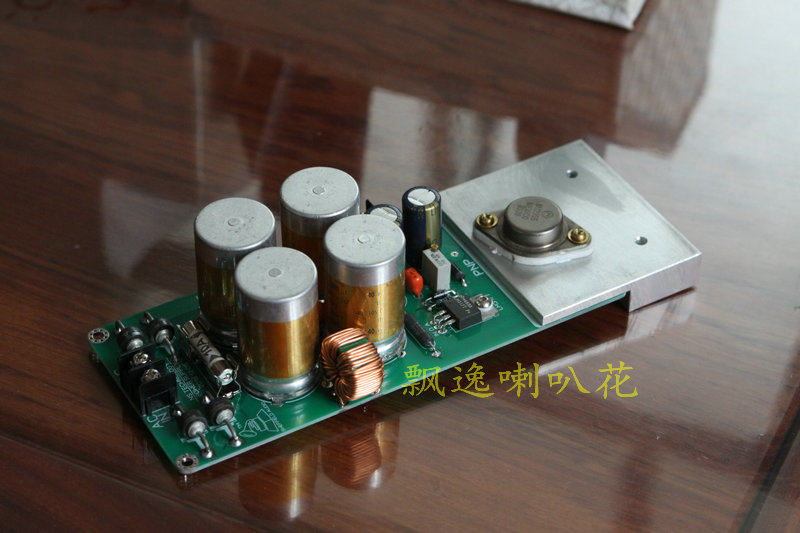

[本板设计基准是国半的LM317T，用金封输出管做输出，大电流下输出线性非常好，频带也比LT1083宽，非常合适做HIFI电源，也可以做笔记本电源，数播电源，光驱转盘电源。输出为] [2级滤波，高频更纯净。][在大电流输出下稳如泰山。]
[用料相当到位了，基本上没有摩机余地的了，整流二极管使用ON的6A车轮管，保险管采用英制6X25mm10A大电流规格]

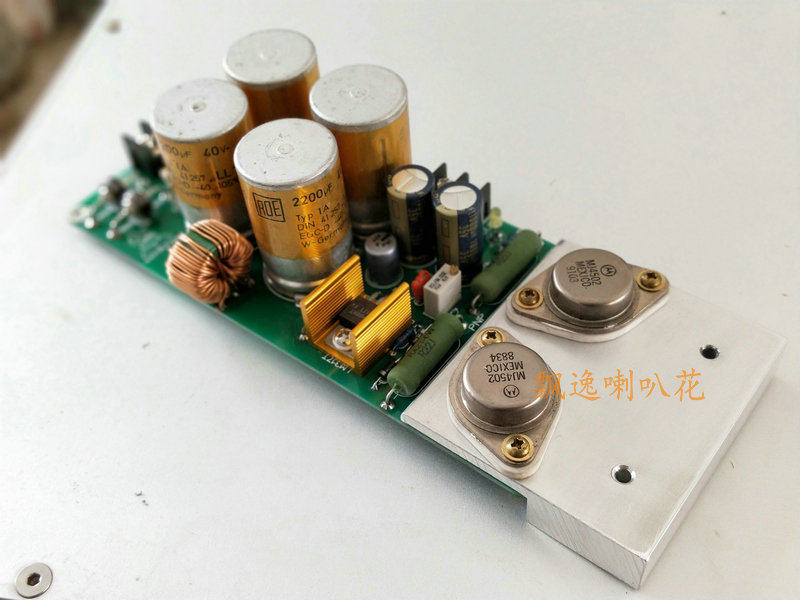

[电源是重点部分，4个ROE4爪2200uf特殊脚位电容坐镇。125度的仪器级电容。采用2级CLC滤波。输入电容采用2X1000Uf松下电容。以后改进为类似的ROE版本。基准稳压管LM317T是国半原装拆机器件。输出大管是ON或者摩托罗拉二手拆机件，主电容也是二手拆机件，有擦伤和破皮现象，要求高的朋友就不要拍了，以免引起争议。]
[因为输出的电流大，线性电源发热是比开关电源大的，不过纹波就要低好多。该款电源的和小店的另外一款STUDER电源比较起来有其的优缺点，通俗来说，LM317电源吃粗粮，干粗重活，输出电流大，抗冲击。比如给光驱，硬盘，转盘，充电等带波动负载的活让这个电源干就对了；所以板子设计有4个ROE电容，2级滤波，输出退耦电容用到1000UF。都是为了降低电源噪音而做的设计。弥补这款电源的缺点。][STUDER电源吃细粮，音质好，噪音低，给前级；解码；数播；唱放小电流的恒定负载就让STUDER电源来。]
[为什么用金封管做输出管，而不用塑封。金封管的可靠性比塑封管高得多，因为不会漏气，保存期和使用期都很长。塑封管的制造成本比金封管低得多，有低价销售的优势，得到广泛的使用，但封装塑料会漏气，理论上正常寿命和可靠性不如金封管。]
[尺寸：188X70MM 包括导热桥尺寸，导热桥底部M4的螺纹孔距离40mm，客户可以固定在底板散热。]
[输入电压：AC6V-AC33V ] [ 输出电压：DC 3.3v-37V]
[西门子电容版 5200ufX4只 德国电容质量稳定，大电流输出。]
[近客户定制的大电流成品机做负载测试，过程下来性能相当稳定，符合预期。电流9A的时候电压跌落3V，4.5A的时候跌落0.8V，空载电压调节到的是13.8V。预备供给车载解码器使用，可以测算内阻是0.33欧左右，这要考虑到变压器，整流管，射级电阻和输出三级管包括PCB板走线等等各种内阻因素累积的。]
[综合来说这个板子，素质可以应付一般的3-5A电流以下家用设备游刃有余。]
