Плата фильтра «Фильтр» питания лихорадки и мягкая плата с большим текущим текущим

Цена: 3 170руб.    (¥150)
Артикул: 573799471424
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:万鑫电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥19.8419руб.
¥2685 663руб.
¥12254руб.
¥1603 381руб.
  • Информация о товаре
  • Фотографии

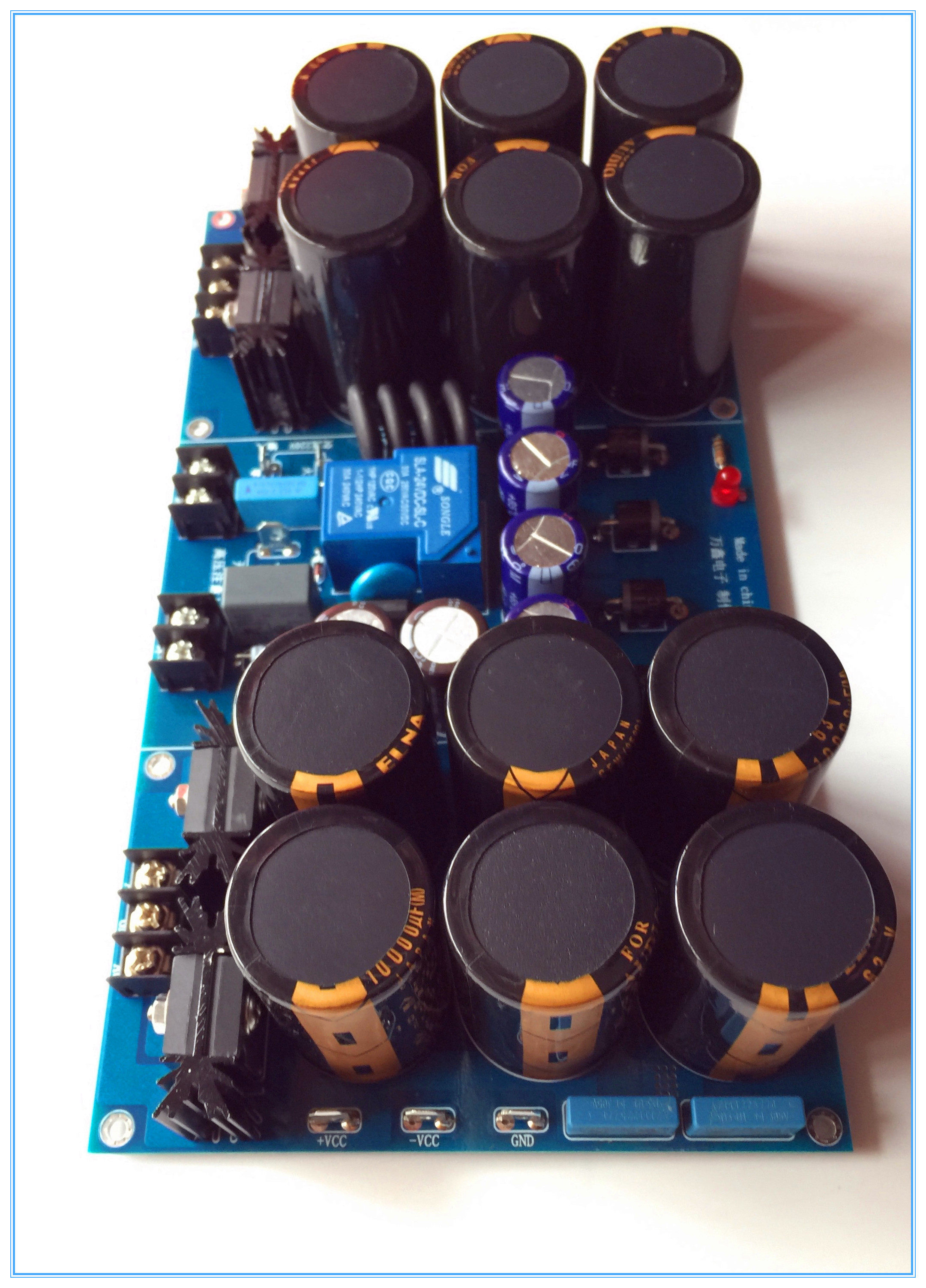

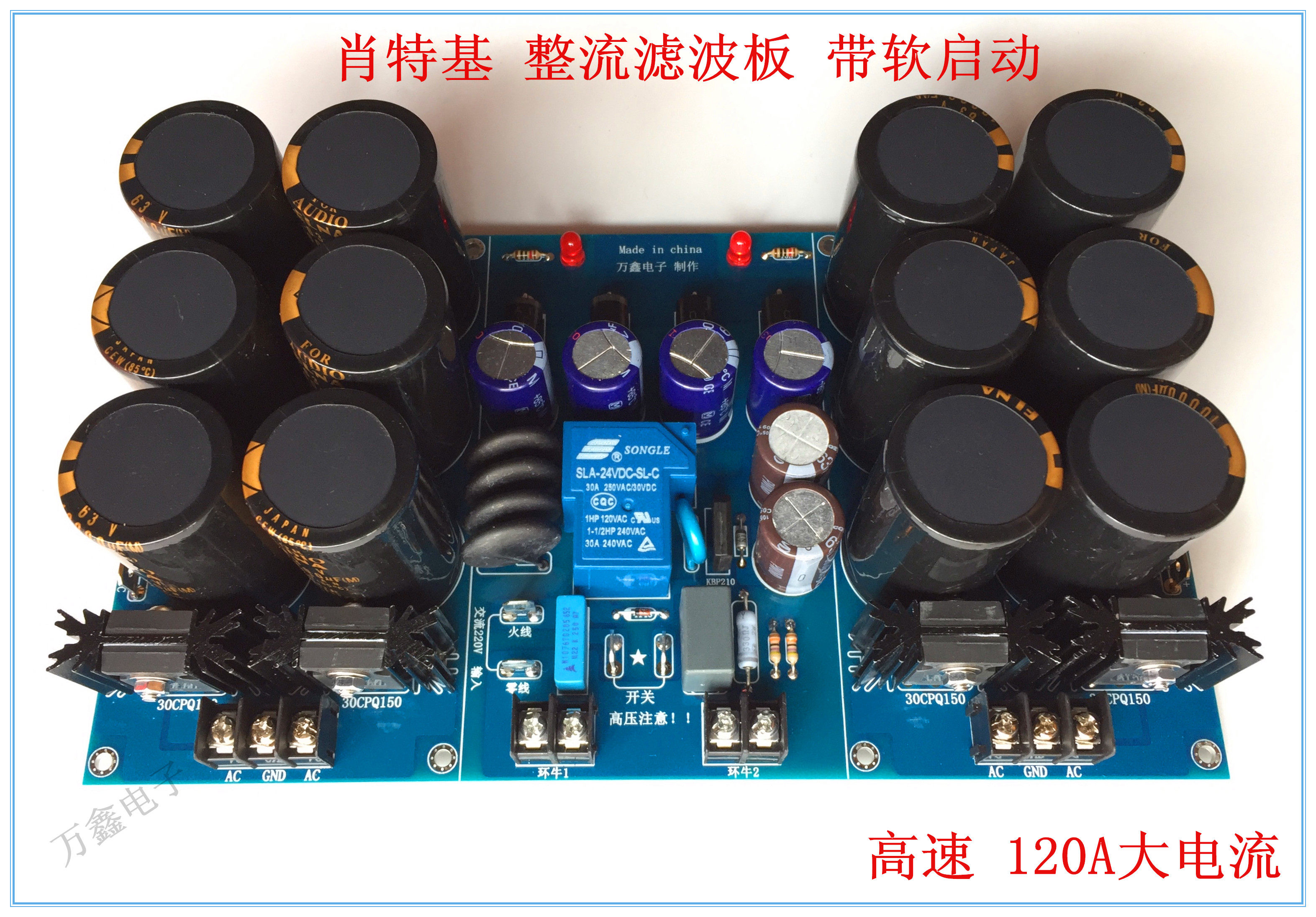

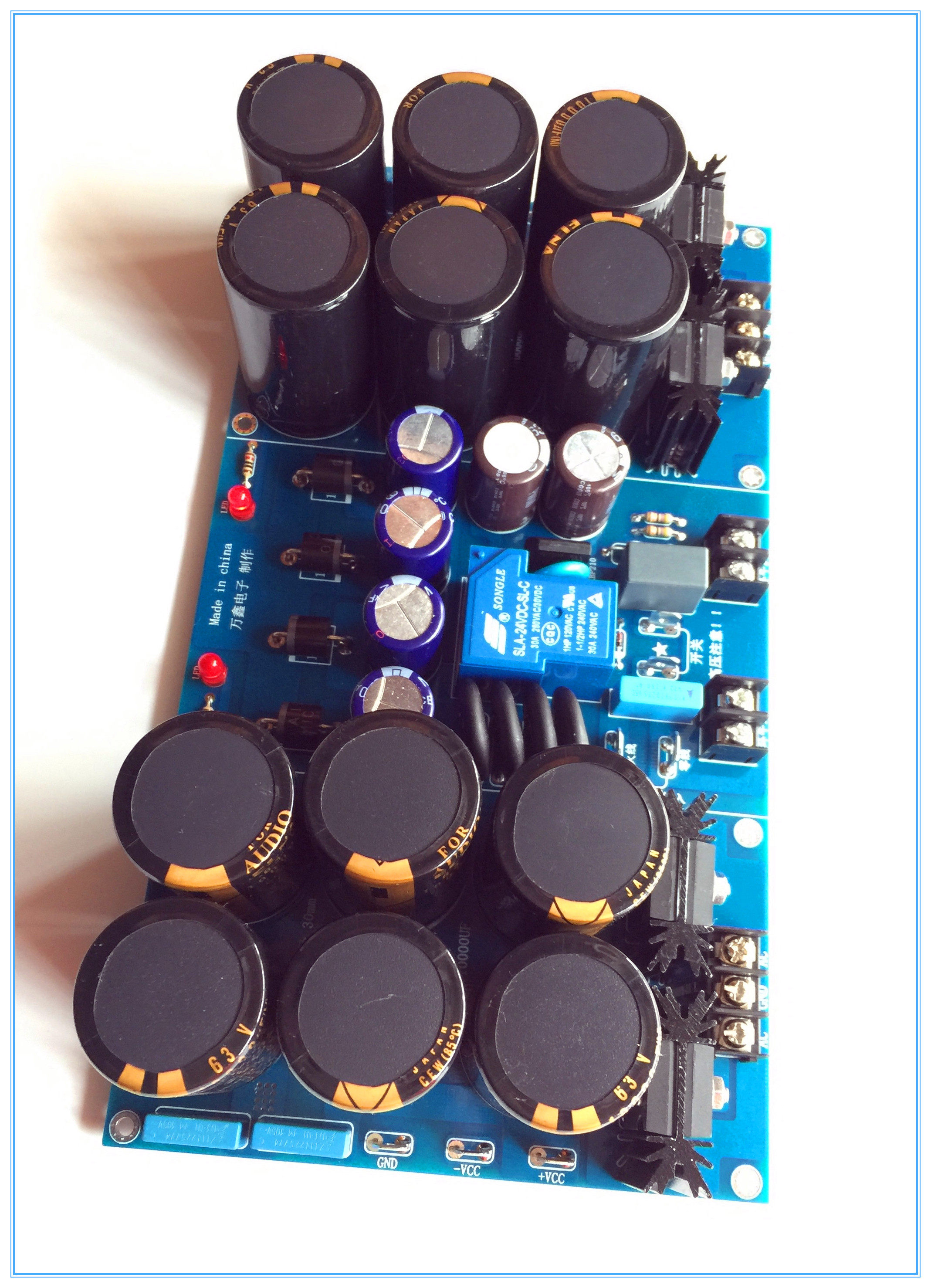

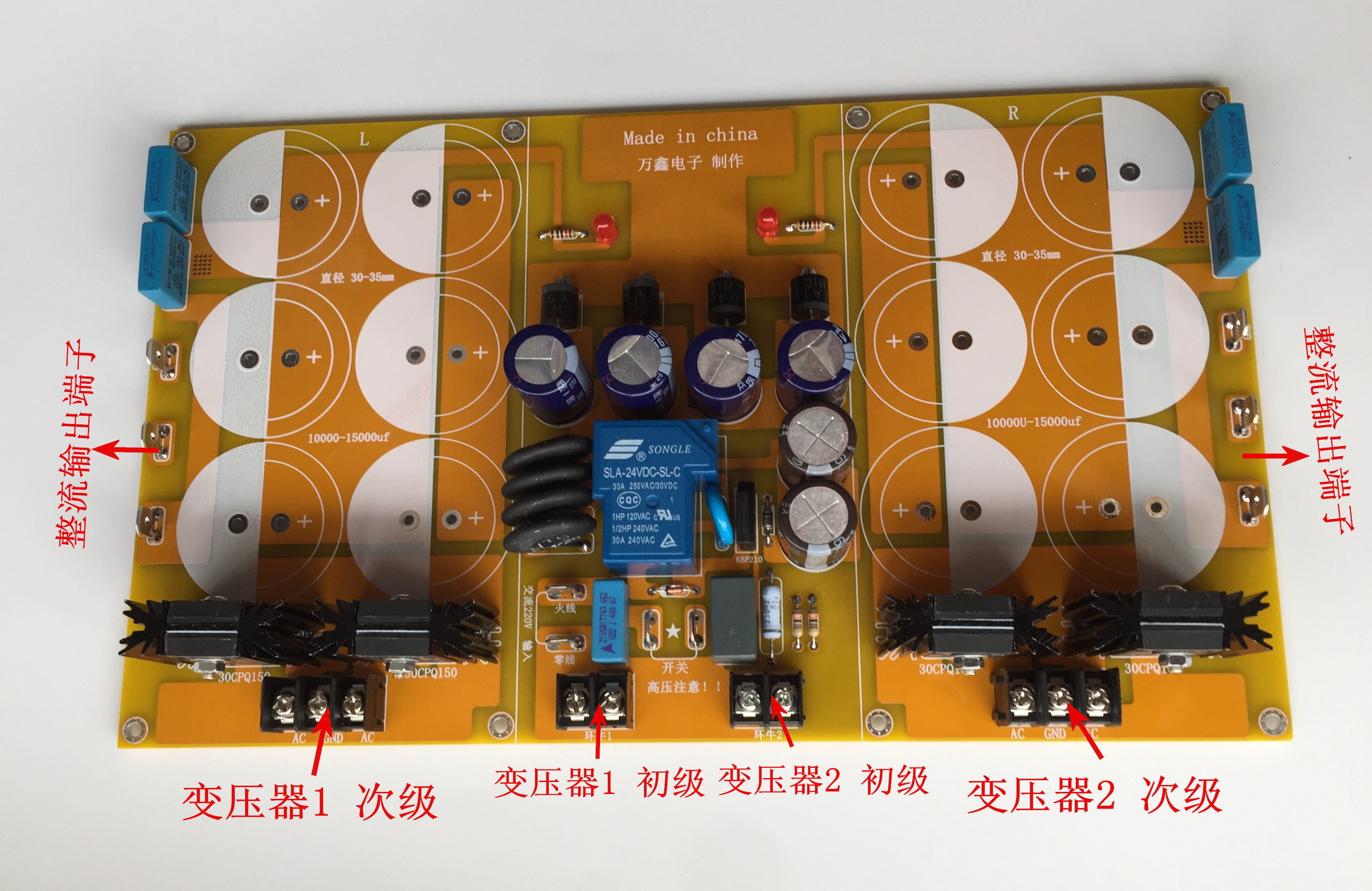

         Плата фильтра-выпрямителя блока питания аудиофильского класса с плавным пуском и возвратной схемой для обеспечения высокой мощности

     Размер: 223x126 мм

     Размер платы: 223MMX126MM (Высота определяется высотой конденсатора.Полем

Поставляется с пружиной и чехлом вилки проводки, удлинителем светового индикатора (длиной 20 см).

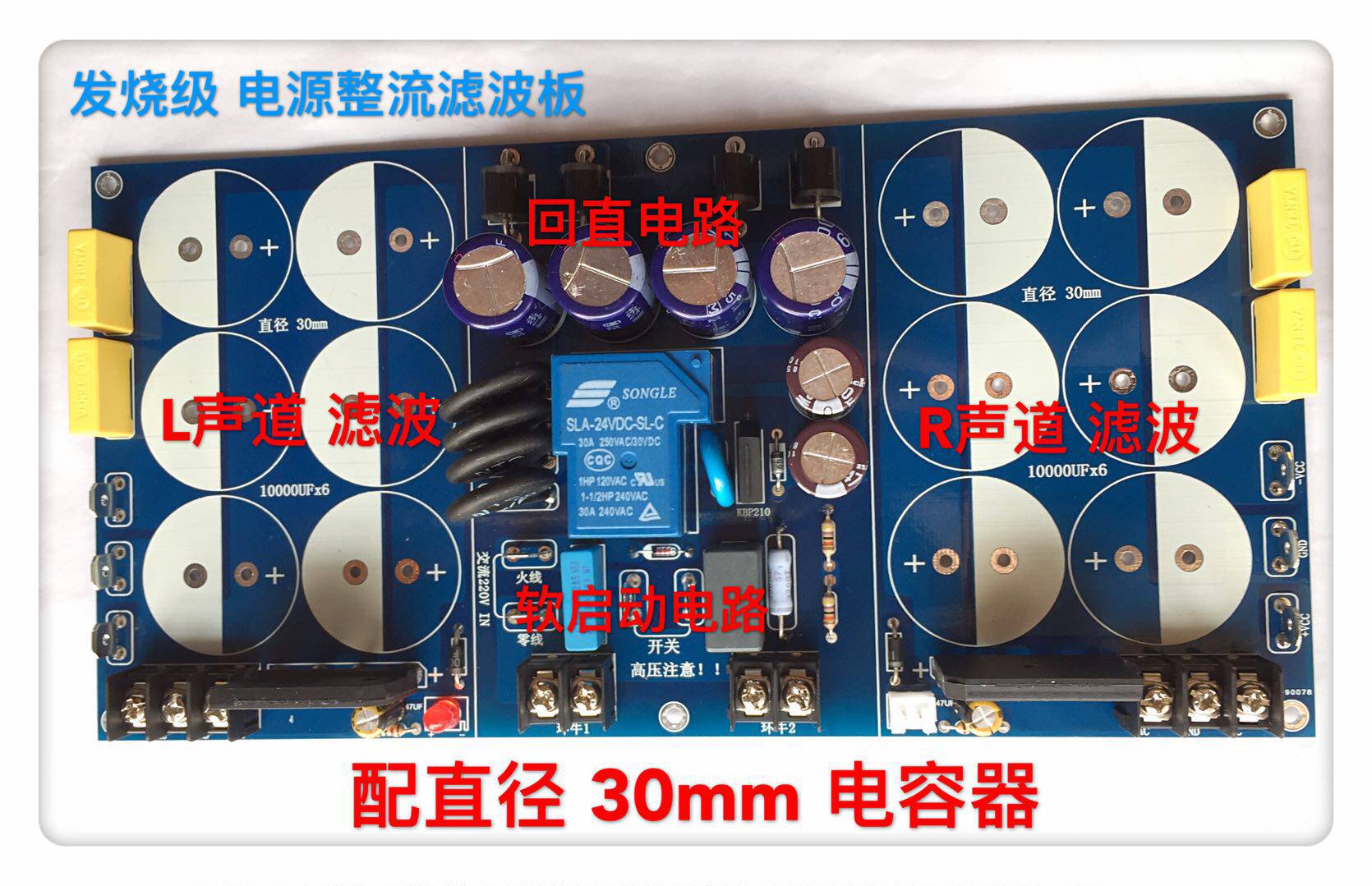

Основные функции плавного пуска:

    Подавить скачок тока при включении усилителя;Из-за высокой мощности усилителя мощности (максимальная мощность этого модуля составляет 2000 Вт), чрезвычайно низкого сопротивления нагрузки и большой емкости конденсатора фильтра источника питания мгновенный ток при включении усилителя мощности слишком велик, что может легко повредить выпрямительный мост и конденсатор фильтра.

Принцип работы плавного пуска:

   Когда плата плавного пуска включена, напряжение 220 В заряжает два электролитических конденсатора после снижения напряжения резистора-конденсатора и ограничения тока. Для полной зарядки конденсаторов требуется около 2 секунд. Только после того, как они полностью зарядятся, на реле можно подать питание. В это время реле замкнуто. и4 резистора с отрицательным температурным коэффициентом (NTC)Он подключается параллельно двум контактам реле, что означает, что перед срабатыванием реле ток ограничивается резистором с отрицательным температурным коэффициентом (NTC) перед отправкой на электроприбор (это действует как плавный пуск). Через 2 секунды реле срабатывает, отрицательный температурный коэффициент замыкается накоротко, и ток течет непосредственно через замкнутое реле, что является нормальным рабочим состоянием. Это позволяет плавно повышать напряжение нагрузки до сети, защищая выпрямительный мост и большой конденсатор фильтра, тем самым эффективно защищая трансформатор и плату усилителя мощности.Продлите срок службы вашего усилителяСущность

Стоит отметить:По принципу нетрудно увидеть, что выключатель питания установлен перед входом 220В схемы платы плавного пуска. Время задержки составляет около 2 секунд. В то же время плата плавного пускаТакже добавлен искрогасительный конденсатор, который может эффективно защитить реле и плату плавного пуска.Сущность

Возврат к модулю прямого подключения:Поскольку в сети переменного тока бывает много всплесков помех, трансформатор склонен к вою (обычно известному как“Бычий”), обратный контур постоянного тока может эффективно фильтровать помехи в сети и предотвращать вой трансформатора из-за нечистого сетевого питания!!!

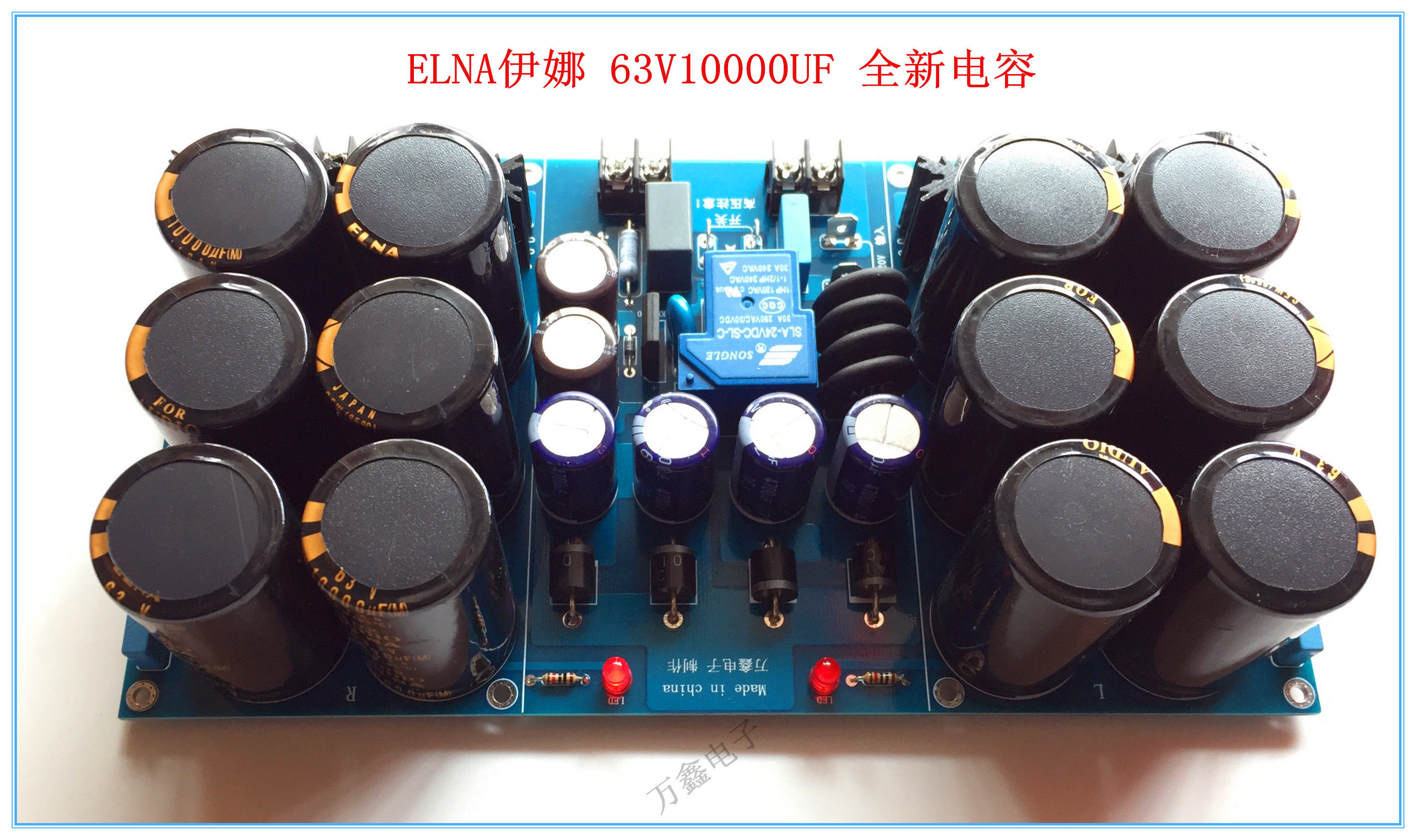

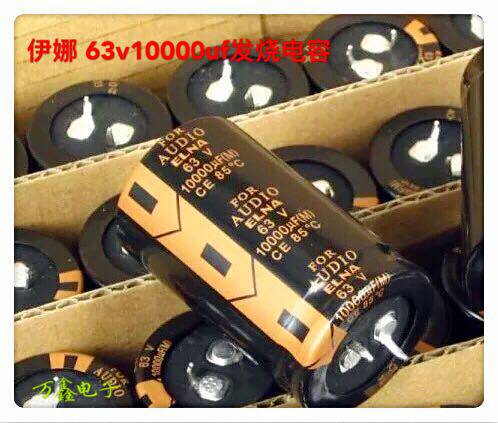

                   Оснащен новым конденсатором Ina 63В10000мкФ. Конденсатор аудиофильского класса
