[V2.0] NE5532+ LM1036 Звуковая плата Tune Tune Board Front -Stage Board PCB Пустая плата/свободная часть
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Печата пусто
- Санда (исключая 1036)
| Цвет: | Печата пусто, Санда (исключая 1036) |

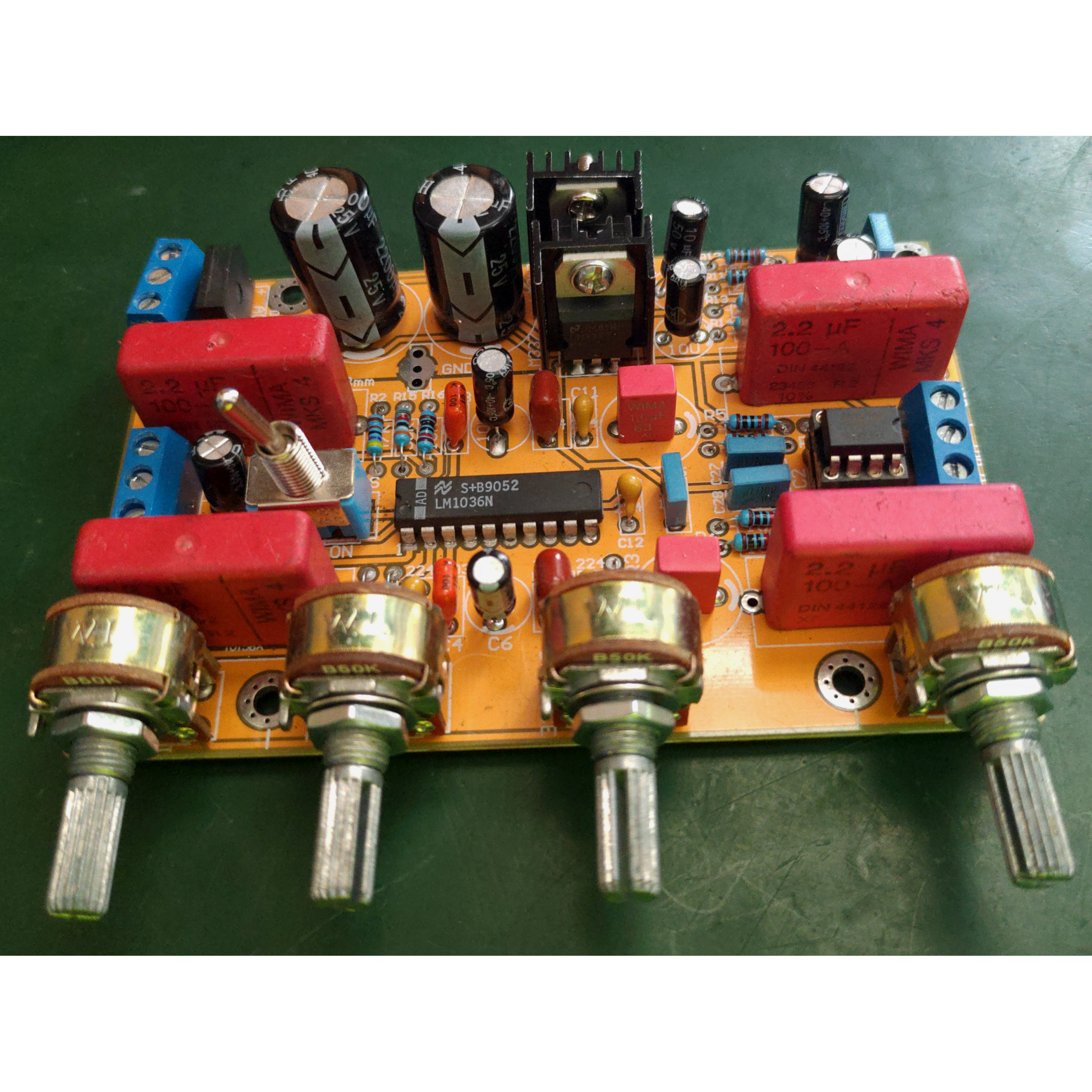

NE5532+LM1036 Звуковая плата v2.0
У меня есть мягкое место для LM1036.Версия v2.0 теперь запущена.
V2.0 имеет следующую корректировку относительно v1.4:
1. Учитывая, что регулятор громкости 1036 не будет звучать до 10 часов, некоторые захоронения не привыкли к нему, поэтому контроль громкости, который поставляется с ним, отменяется.
2. Повторно настроил компонент компонента для оптимизации проводки, а отношение сигнала -noise выше.
 Множественное усиление составляет 5 раз, что может удовлетворить потребности большинства задних уровней.После V1.0, V1.1, v1.2, v1.3, на основе прослушивания предложений большинства до максимума, трудно услышать шум на роге.Еще раз спасибо за внимание и постоянную поддержку!

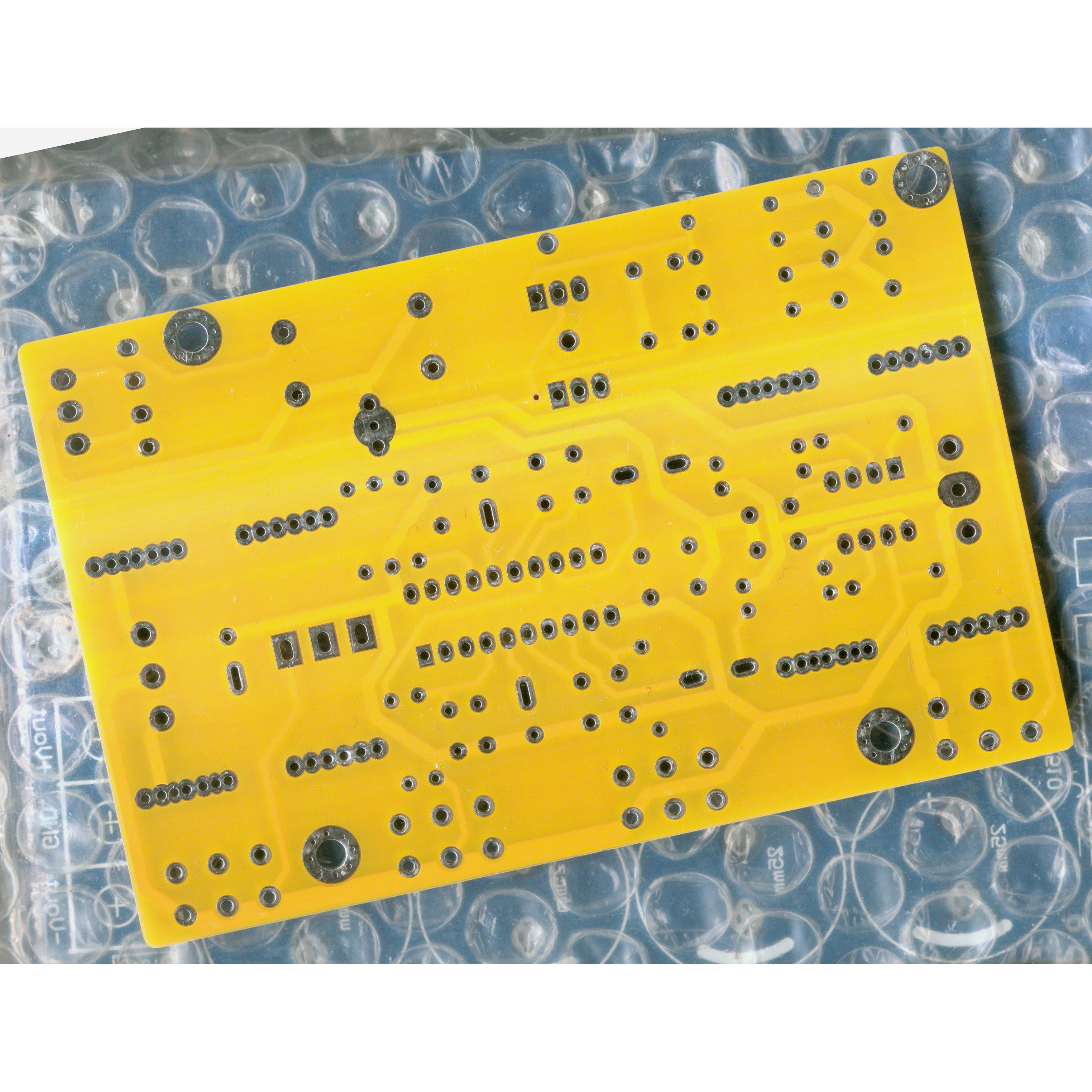

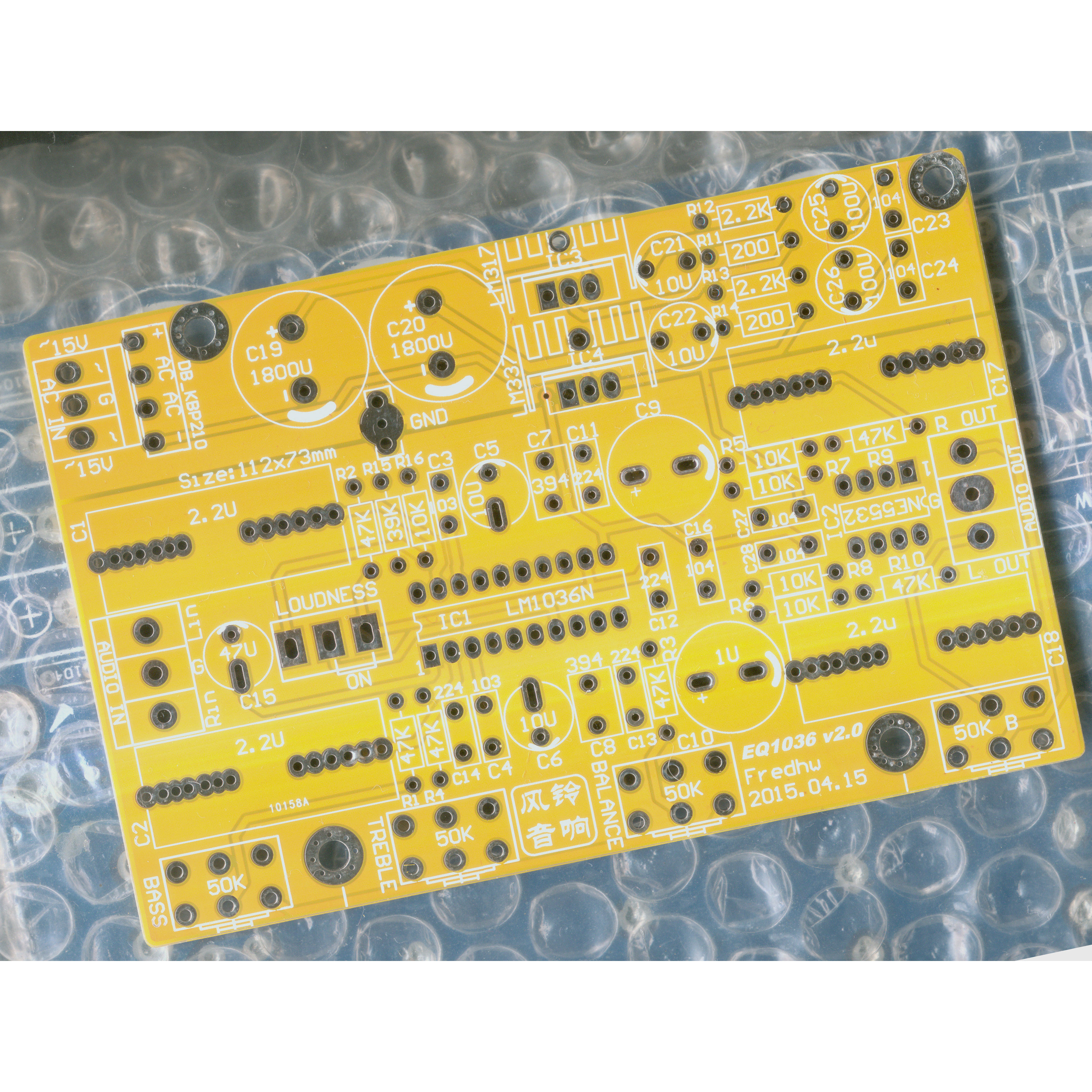

Размер печатной платы: 73 мм*112 мм
Поткимеры слева направо: бас -три -равновесие -олум
Расстояние между потенциалами: бас26mmВысокий звук26mmсбалансированный38mmобъем
V1.3 Версия, золотисто -желтый сварка.Эта версия обменивается положением тройного и басового потенциометра.Кроме того, входное сиденье переменного тока было изменено на 3,96, чтобы избежать случайной вставки источника питания переменного тока в аудиозделение.

| Серийный номер | Параметр компонента | Бренд/замечание | количество |
| 1 | PCB | EQ1036 V1.4 | 1 |
| 2 | LM1036N | Оригинальный новый | 1 |
| 3 | LM833 | Новый оригинал | 1 |
| 4 | Dip-8 IC Block | Тайвань Чжэнлинг | 1 |
| 5 | Dip-20 IC Block | Тайвань Чжэнлинг | 1 |
| 6 | сопротивление | 1/4W Kunmao | |
| 7 | | 200 | 2 |
| 8 | | 2.2K | 2 |
| 9 | | 10K | 5 |
| 10 | | 47K(39k) | 6 |
| 11 | 103 | BC | 2 |
| 12 | 104 | EVOX | 5 |
| 13 | 224 | ERO1858 | 4 |
| 14 | 394 | ERO1826 | 2 |
| 15 | 1U | WIMA разборка | 2 |
| 16 | 1.5U | WIMA разборка | 4 |
| 17 | 10U | Никон | 2 |
| 18 | 10U | Philips Trail емкость | 2 |
| 19 | 47u | Химическая индустрия | 1 |
| 20 | 1800 | Химический KY 25V1800 | 2 |
| 21 | 100u | Панасоник | 2 |
| 22 | LM317 | Новый оригинал | 1 |
| 23 | LM337 | Новый оригинал | 1 |
| 24 | 3PIN SEAT | HT508 | 2 |
| 25 | 3PIN SEAT | HT396 | 1 |
| 26 | 2A мост | SEP KBP210 | 1 |
| 27 | 50K потенциометр | Тайваньская индустрия | 4 |
| 28 | Кнопка переключателя | LEDA MTS-102 | 1 |
| 29 | радиатор | T0-220 30 мм радиатор | 2 |
| 30 | Бронзовая колонка | 8x3+6 | 4 |
| 31 | Пружины | Вставьте пружину, вставку, силиконовую крышку 1 набор | 1 |
| 32 | Пленка/частица Юнму | | 2 |
