Shanghai Shangheng Sunhenry 20a 380V/440V Трехфазный трехстрочный фильтр питания AC SH361-20
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

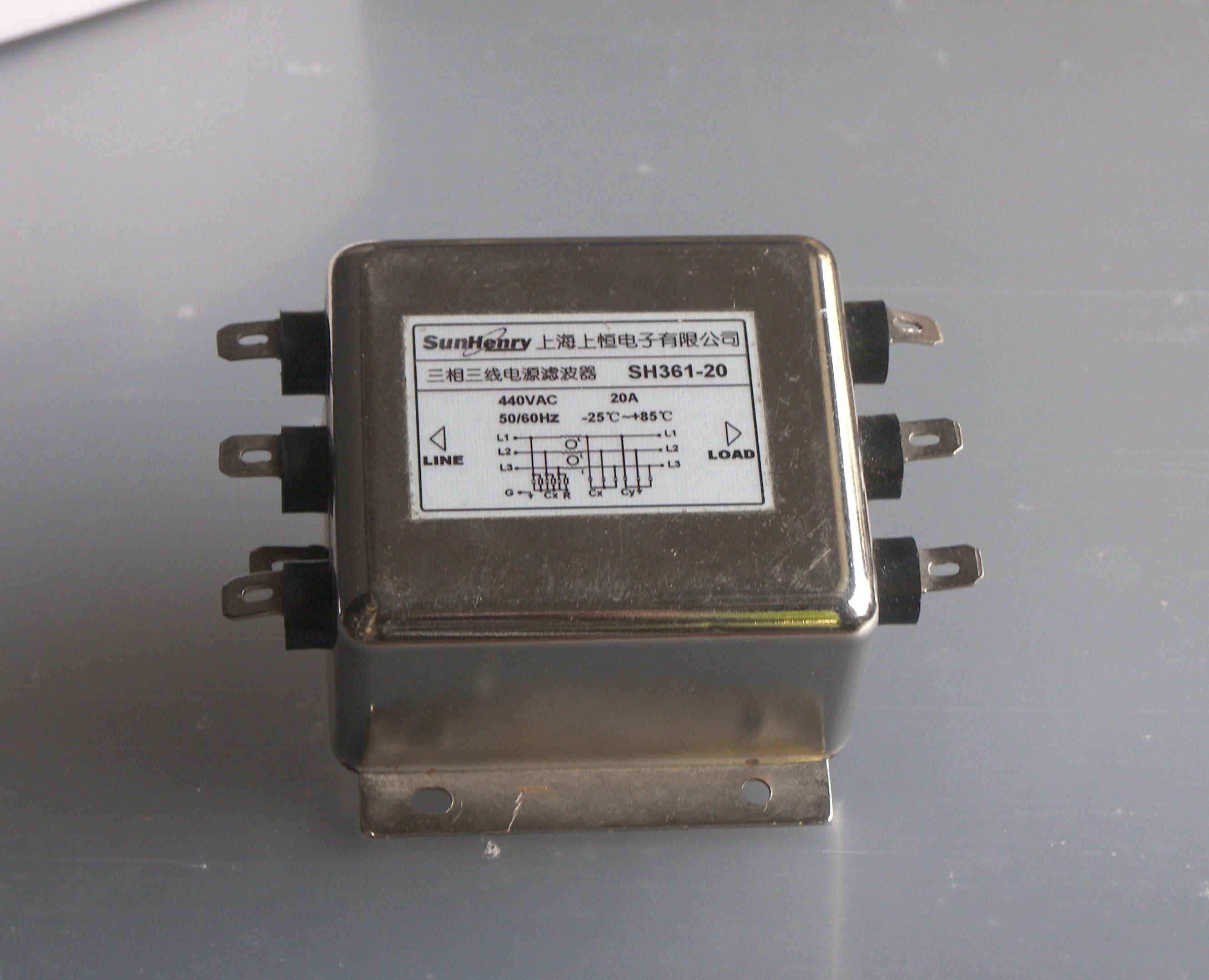

Shanghai SunHenry 20A 440V трехфазный трехпроводной фильтр питания переменного тока EMI SH361-20
Инструкции по установке
1. Фильтр металлическая оболочка и шасси должны обеспечить хороший контакт с поверхностью, а заземляющий проволока должна быть подключена как можно более короткой.
2. Линия ввода фильтра и выходная линия должны быть расширены. Не ходите параллельно, чтобы избежать деградации производительности фильтра.
3. Наилучшим выбором является использование витой пары провода для линии подключения фильтра, которая может эффективно устранить некоторые высокочастотные интерференционные сигналы.
4. Положение установки фильтра должно быть выбран на входе мощности, а длина входной линии в шасси должна быть сокращена как можно больше, а радиационные помехи должны быть уменьшены.
5. Вход и вывод фильтра питания обычно можно обмениваться друг с другом. Входные и выходные концы, отмеченные на товарной марке фильтра, являются методами проводки, рекомендованными нашей компанией; Клиенты могут корректировать входные и выходные концы в соответствии с конкретной ситуацией, чтобы импедансы на обоих концах фильтра находились в состоянии несоответствия для достижения наилучшего эффекта фильтрации
подключить
1: Для фильтров терминалов болта пользователи должны использовать гаечный ключ 1 для исправления корневой гайки при проводке и использовать гаечный ключ 2, чтобы затянуть гайку в конце болта, чтобы избежать изменений внутренних цепей из -за вращения болта, в результате чего фильтр зажигал, короткие замыкания, разрушение и эффект фильтрации.
2: Фильтр чип-терминала, раздираемый прикладом, может быть подключен с помощью метода вставки и сварки. Когда используется сварка, время сварки не должно превышать 5 секунд.
