WZ-3 Оригинальный дизайн усилитель источник питания Фильтрация Filtering+UPC1237 Схема защиты динамиков все в одном
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

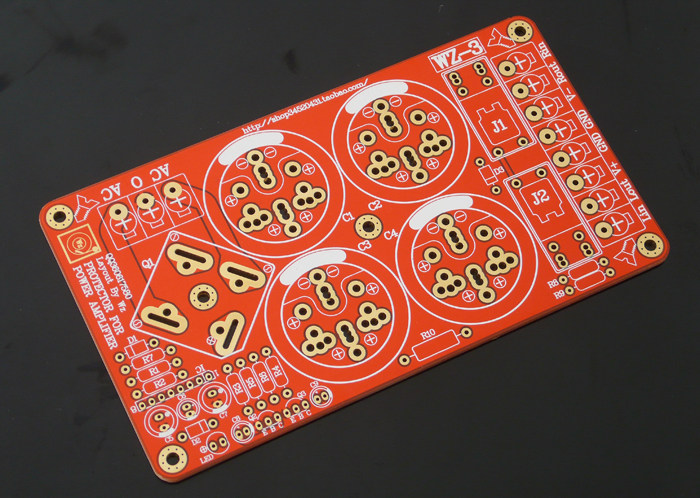

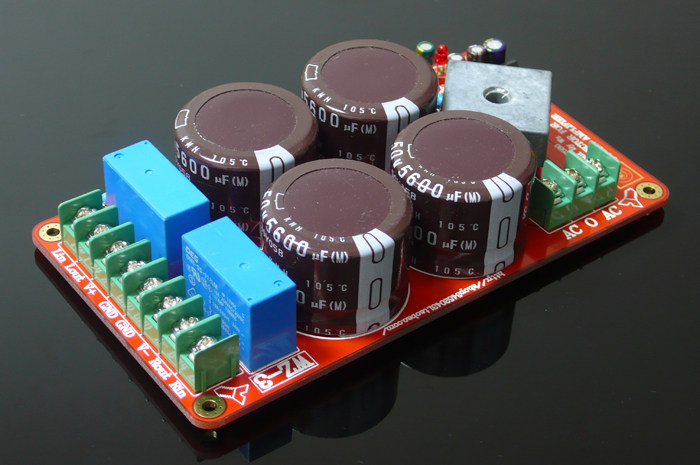

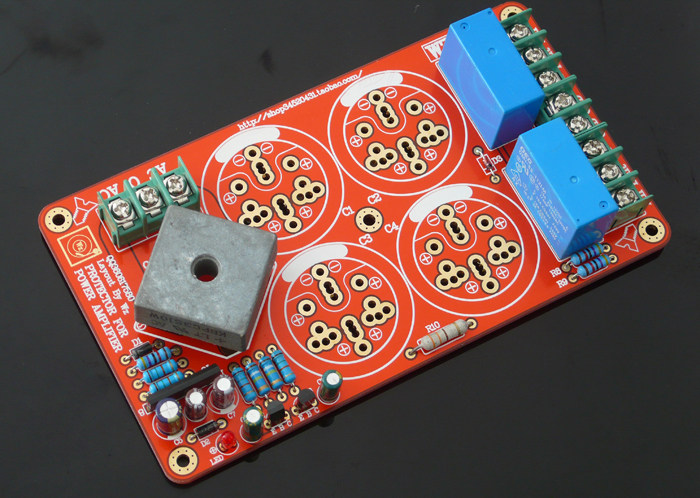

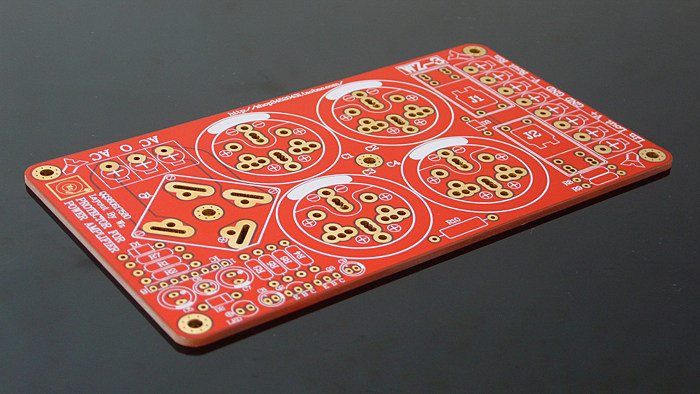

| Цвет: | Двойная двухдрукая плата с двумя платы с двумя платы, Без конденсационных советов, С конденсационной доской |
Фильтр выпрямителя мощности + встроенная плата защиты рупора динамика (upc1237HA)
Правление является нашим оригинальным дизайном и будет время от времени обновляться.
Некоторые друзья купили копии наших ранних версий у других продавцов и расспросили нас о них.
Мы не предоставляем техническую поддержку для этого, пожалуйста, остыть, мы несем ответственность только за наши продукты.
Максимальная высота составляет около 32 мм, что позволяет легко установить его в короткое шасси или разместить над оригинальной печатной платой.
Напряжение источника питания составляет около 25–32 В переменного тока в двух группах.
Выпрямитель источника питания, фильтр и схема защиты (upc1237) объединены в один, что значительно облегчает установку и подключение.
Если вам нужно защитить только деталь, у нас есть специальная схема защиты:http://item.taobao.com/item.htm?id=45307445220
Друзья, которые покупают полуфабрикат за 48 юаней, обратите внимание, что после его получения вам необходимо добавить конденсатор фильтра, чтобы он работал правильно, иначе реле не сможет замкнуться.
Список деталей печатной платы:
Резистор: 15Кх4, 47Кх3, 390Кх2, 220Ω/2Wx1
Конденсатор: 1uFx2, 10uFx2, 47uFx1, 5600uFx4
Стек мостов x1(https://item.taobao.com/item.htm?id=42361382379)
1N4007x2(http://item.taobao.com/item.htm?id=15944442521)
1N4148x1(http://item.taobao.com/item.htm?id=7016900219)
MPSA42x2(https://item.taobao.com/item.htm?ft=t&id=560442663655)
LEDx1(https://item.taobao.com/item.htm?id=559346730932)
upc1237HAx1(https://item.taobao.com/item.htm?id=558808485488)
Клеммный блок 2Вх1, 3Вх3(https://item.taobao.com/item.htm?id=559348314838)
Реле высокой мощности 12 В x2(https://item.taobao.com/item.htm?id=558808353716)
2 мм двойное покрытие золота PCBX1
Он имеет задержку включения, функцию защиты от ударов при выключении питания, защиту от постоянного тока, высокую чувствительность обнаружения, а также стабильную и надежную работу.
В части схемы защиты в качестве индикатора используется светоизлучающая трубка. Он будет непрерывно мигать, когда он только что включен или когда средняя точка усилителя мощности ненормальна, но он всегда загорается, когда он работает. Рабочее состояние усилителя мощности можно увидеть с первого взгляда.
Схема этой платы очень проста, и вы можете понять ее, взглянув на плату, поэтому мы больше не предоставляем принципиальную схему, а только список компонентов.
Друзья, которые покупают печатную плату, могут нормально работать в номере компонента. Друзья с картами без линии, пожалуйста, не покупайте его.
Часть выпрямления представляет концепцию заземления Marantz, которая значительно снижает помехи от земли.
Уникальное положение установки конденсатора (можно установить большие электролизеры диаметром 35 мм) позволяет адаптироваться к большинству японских/европейских 2-контактных/3-контактных/4-контактных/5-контактных конденсаторов.
Адаптируйтесь к различным стекам мостов пакетов.
Независимо от того, используется ли эта плата для ежедневного тестирования своими руками или для официальной установки, она может сделать проводку простой и оптимизированной, а внутреннюю проводку — более разумной и красивой.
Эта плата имеет двухстороннюю конструкцию паяного соединения. Хотя конструкция одностороннего паяного соединения не вызовет проблем в краткосрочной перспективе, знающие покупатели знают, что односторонние паяные соединения чаще всего отпадают после длительного использования. Мы не экономим на этих небольших затратах, чтобы заложить хорошую основу для долгосрочного использования покупателями в будущем! Пересечение
Реле представляет собой полностью герметичную разновидность, и его качество намного лучше, чем у обычных реле Omron. Только герметичные могут обеспечить долговременную надежность контакта.
Функции интерфейса платы:
Lin/Rin: подключение к выходному разъему платы усилителя мощности.
Lout/Rout: подключение к выходному разъему шасси усилителя.
V+/V-: подключение к разъему питания платы усилителя.
GND/ND: Подключите к земле платы усилителя мощности и земле выходной клеммы соответственно.
AC 0 AC: Подключите обмотку трансформатора, двойную 28 В переменного тока.

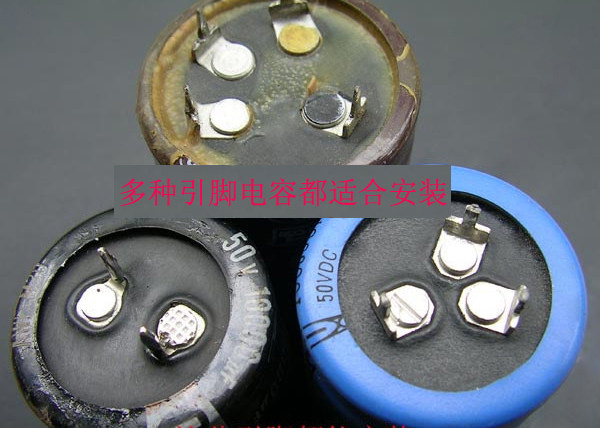

Эта плата адаптирована к емкости основного фильтра наиболее диаметром 35 мм в диаметре 35 мм в -японской системой, европейской штифт 2 Series 2/3 PIN/4 PIN/5 PIN:

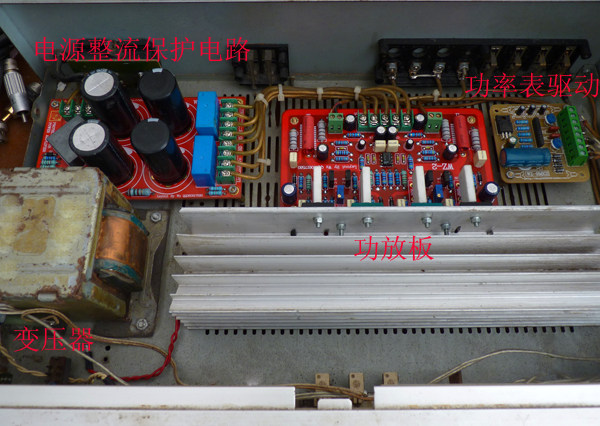

Ниже приведен установочный чертеж:
Схема подключения:
