Параметр звуковой выпрямление фильтр модуль платы PCB PCB Пустая плата платы 3A 5408 Полная плата выпрямления моста

Цена: 53-317руб.    (¥2.5)
Артикул: 542993368015
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:吕铭照明电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Отдельная плата
  • Сварьте весь набор свободных частей самостоятельно
  • Готовый продукт
Добавить в корзину
Другие товары этого продавца
¥751 585руб.
¥12254руб.
¥45951руб.
¥23.8503руб.
  • Информация о товаре
  • Фотографии
Цвет: Отдельная плата, Сварьте весь набор свободных частей самостоятельно, Готовый продукт

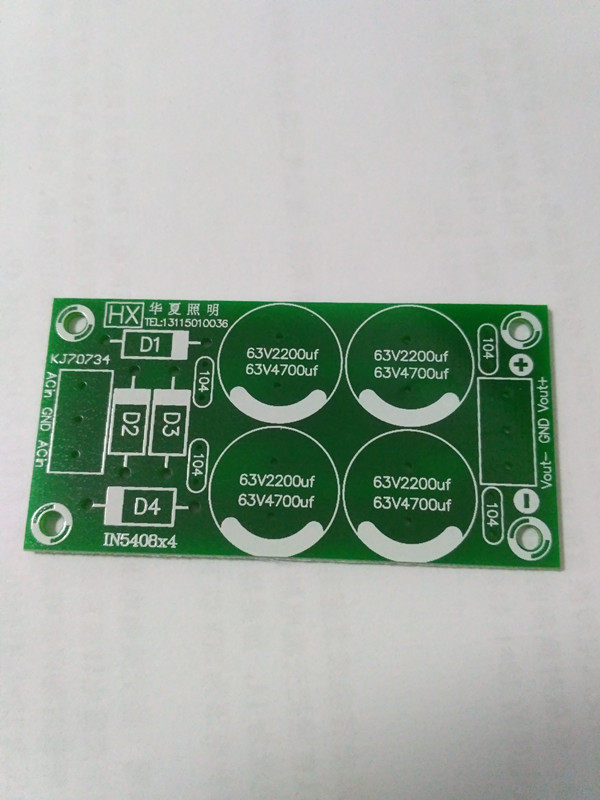

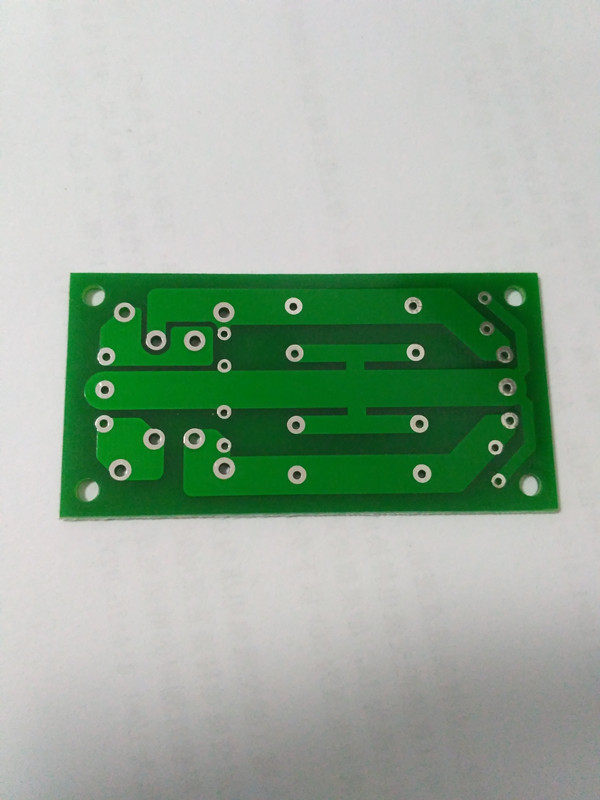

Эта ссылка является ссылкой на пустую плату питания. Цена указана за 1 пустую доску.


иметьЧто касается сборки и сварки компонентов, вы можете посмотреть наше видео о сварочной сборке. Для просмотра скопируйте следующую ссылку в свой браузер:

 http://v.youku.com/v_show/id_XMTg3NTk0OTU4NA==.html



Фото готового изделия после установки!



Список компонентов для установки этого модуля выпрямителя следующий:

  1N5408 выпрямитель диод 4

  63V 2200uf   Или конденсатор 4700 мкФ 4

 Развязывающий конденсатор 104 монолитный конденсатор 4 шт.

   KF301-3P 3-позиционная клеммная колодка с шагом 5,08 мм, 2 шт.





БенИсправитьМодуль преобразования может преобразовать питание переменного тока в электричество постоянного тока,позволятьпроходитьМаксимумТекущий3A

   Принцип работы:Напряжение переменного тока посредством выпрямления и выпрямления моста, фильтрационная фильтрация конденсатора,Высокий ретритСущностьДо и после фильтра -конденсаторквадратВся конфигурацияОтступление, устраните колебания диодов спереди и устраните высокочастотный беспорядок питания сзади, чтобы фильтрация была чище и надежнее!Удалите эти краткие сигналы импульса Surge и поглощайте избыточную энергию, генерируемую колебаниями в цепи.,Вывод стабильного и надежного напряжения постоянного тока.

   Размер модуля:длинный7.3CM*Ширина3.75CM*высокий4.2CM

   Проводка:AC AC — это входная клемма (напряжение переменного тока составляет 0,1 В).36V, вы также можете подключить питание постоянного тока, вам не нужно различать положительные и отрицательные столбы),большинствоБольшойвходитьзапуститьНапряжение40V (рекомендуется передать напряжение ниже 36В напряжения),

       + - -это выход, пожалуйста, различите положительный и отрицательный электродПредметыВыходной конец не имеет защиты короткого замыкания и не может быть коротким. После короткого замыкания короткое замыкание, диод выпрямителя или плата будет сгорел.Сущность

         GNDдляОбщественный конец(Обычно не нужно отвечать)
