Стабилизирующий электроэнергию Jinfeng V2.0, разработанный швейцарским радиоприемником
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Усилить рассеяние тепла (4 линии вход), Стандартное рассеяние тепла (4 линии вход), Выходная выходная группа усиливает рассеивание тепла (2 линии вход), Одиночная выходная выходы Стандартное тепловое рассеяние (вход 2 линии), Трансформатор -тип 30WR |
[2020年9月使用该电路的R牛成品机上新货：][https://item.taobao.com/item.htm?spm=a2126o.success.0.0.d8674831UeOJbo]&id=627225195299
[2017年8月新一批改版板子到货了。需要的朋友可以下单了。]
[注意近有客户反映该电源给光驱或者硬盘供电，有电压不正常的现象，估计是本板驱动电机等大电流动态负载的时候有点力不从心，解决该问题可以选择LM317系列电源。STUDER电源驱动前级，解码器等小电流负载方面还是有其独特的优势的。]

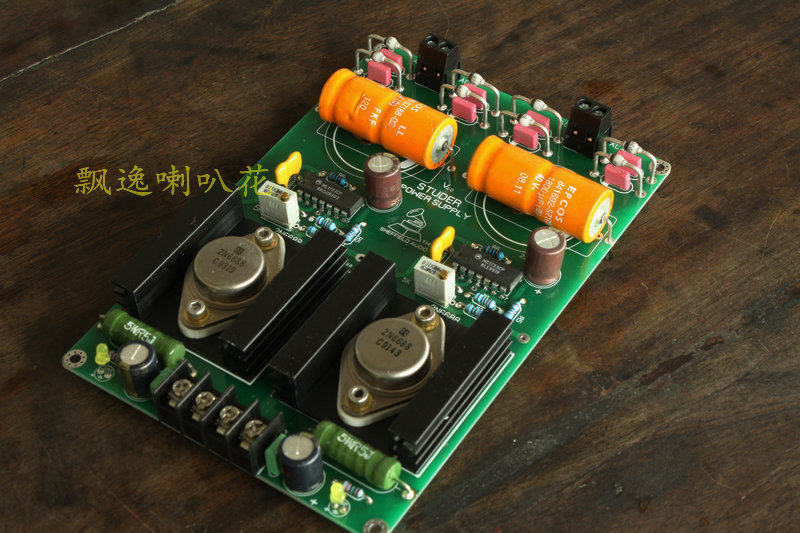

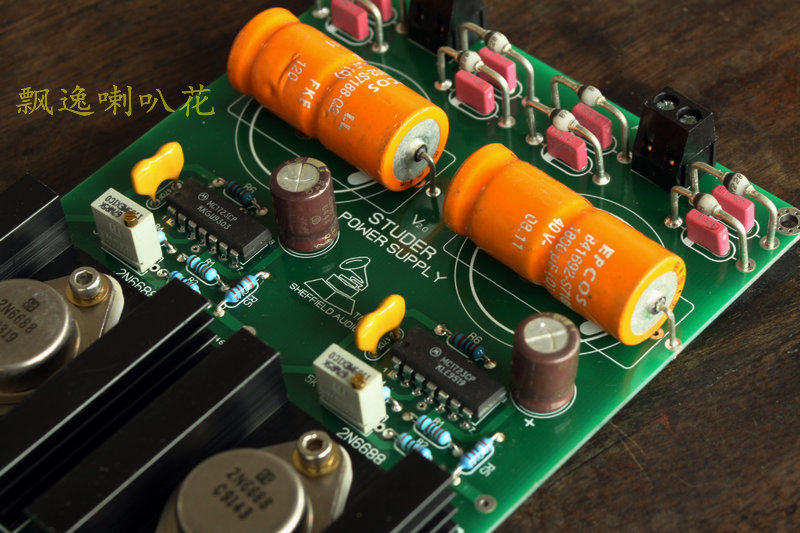

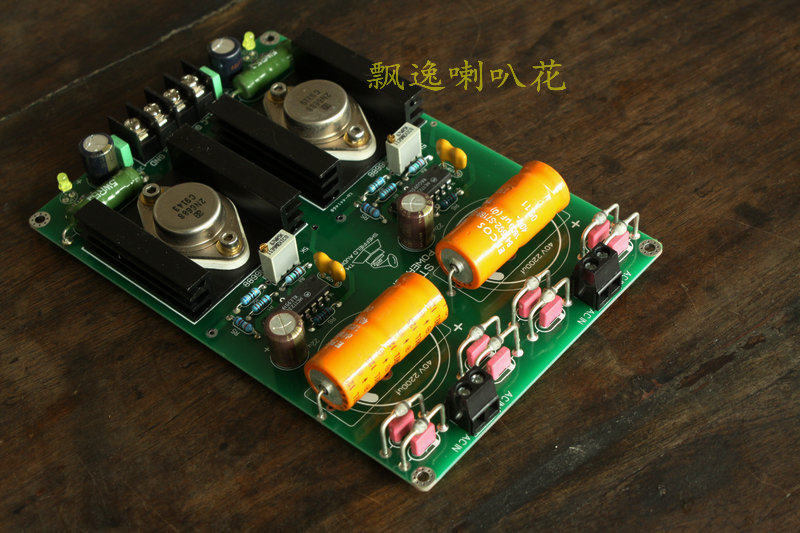

[基于瑞士 STUDER电台电源线路而设计的金封稳压电源板V2.0 ]

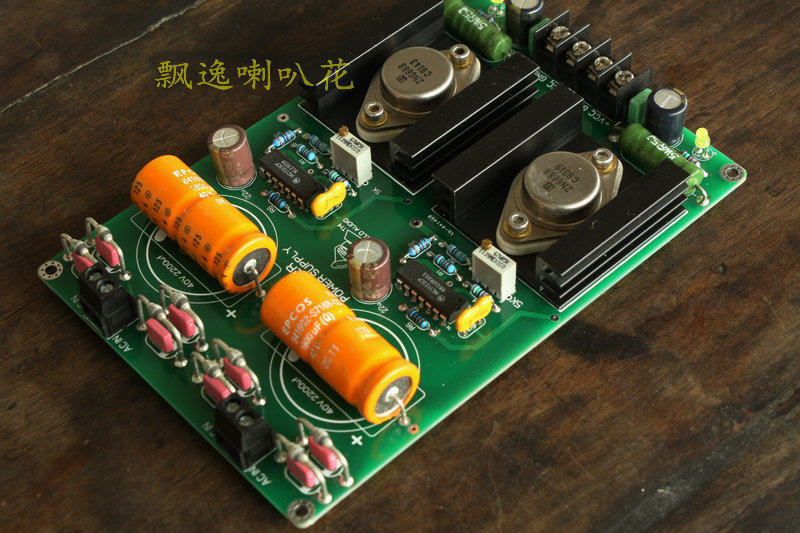

[应多位发烧友的建议，特别设计了四线交流输入 ，两组4线直流独立输出的版本，]
[1：输入变压器电压要求 4线输出 ] [电压25V以下，比如 交流20V-0 20V-0，经板子稳压后直流可以输出 18-0 18-0 ]
[2:如何变三线输出，][短接板子后面接线柱位置K点 变成 +18 ] GND [-18 三线输出的，][中间两个端子共用地线，接线任意。]
[注意:近有客户使用的时候反馈该板子用比较低电压供电，10V交流输入，不能调节到更低的直流输出电压，比如要6.3v 电子管灯丝个人分析应该是输入电压过低IC工作不正常,建议需要低电压供电时可以提高变压器的输出电压，比如12V以上。]
[拍下时请提供一下需要的电压参数，比如输出+-18V。以便焊接的时候设置好。另外由于多批次元件采购不同，发到客户手上的电源板用料和照片上不一定完全一样，部分零件包括大管是二手拆机品，但是保证质量。]
[该电源板应用范围广泛，比如音源 前级，解码，耳放，数播或其他工业应用等需要稳压小电流场合都能应用，多个客户使用后反应，该电源声音模拟味道浓郁，比传统LM系列稳压管调节精度高，波纹噪音低，可以达uv级别，用在现代的数字电路上可以改善声音生硬单薄的缺点。]
[不过也有缺点：就是负载能力不高。抗电压波动能力低，IC会由于各种原因发生不良状况而导致电压异常，使用电流2A以下。]
[ 不过小店不保证可以用在任何设备上，客户的使用条件都不一样。你用上出来的声音就是你要的效果，接受不了的朋友不要拍，拍下后也不因音质这个原因退货，烧友们不必纠结，非要退货的，需要承担来回的运费，考虑清楚再拍。]
[输出的直流电压实测][4.3V-31.5V连续可调，噪音等级是uV级别可以参考网友对多种线路做的的测试帖:][http://bbs.hifidiy.net/forum.php?mod=viewthread]&tid=864794&page=1&authorid=395353

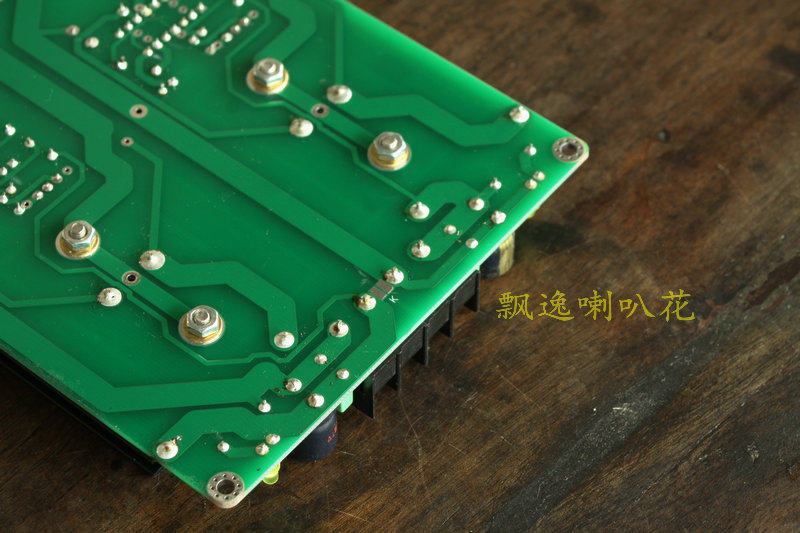

[电路板尺寸:150mm长 宽102mm。][螺丝孔距离:143.7X95.7 M3螺丝]
[138元是调试好一张成品板的价格。]

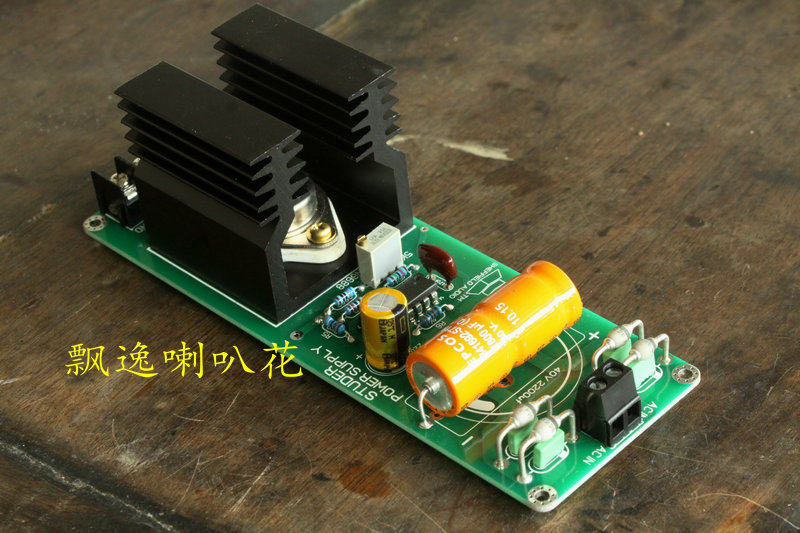

[单组输出价格是70元，尺寸150X55mm螺丝孔安装距离 144X46mm]

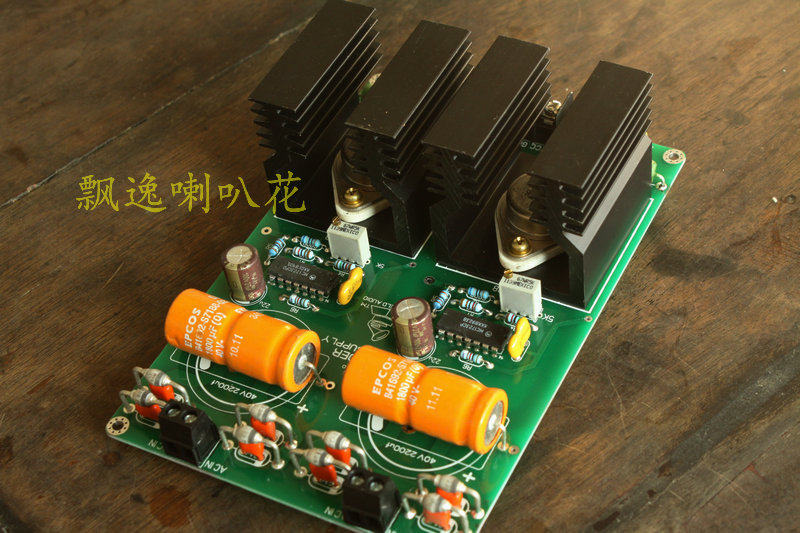

[另外可以提供2A大电流的版本，加强版散热器，散热高度是45mm,一张成品板是158元。]
[以下是标准版本，]

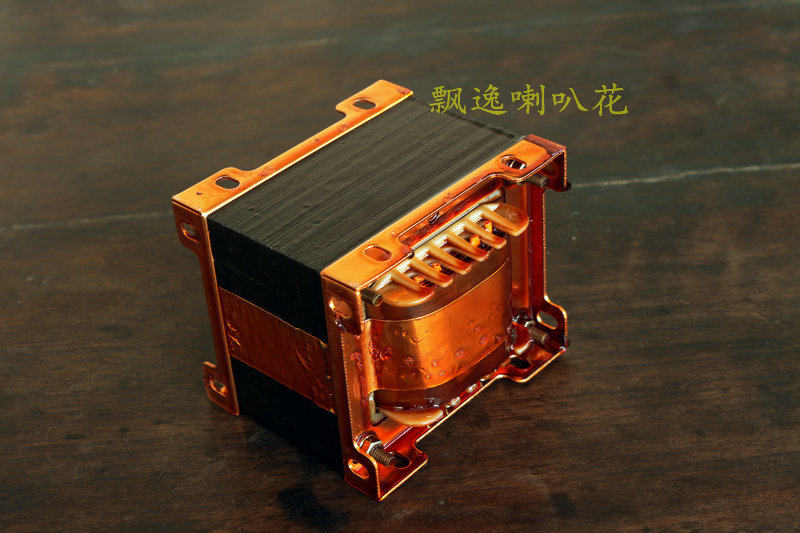

[配套的120VA变压器，输入230V ] [初级次级都是双线并绕可以设置115V输入。 默认是230V输入 输出是20-0 ] [20-0 （] [长期有货）适合稳压板4-25V电压。200元一只。和PASS ACA的功放配套变压器是一样的。]
[https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1102319982.14.dwfjkP]&id=537757034165

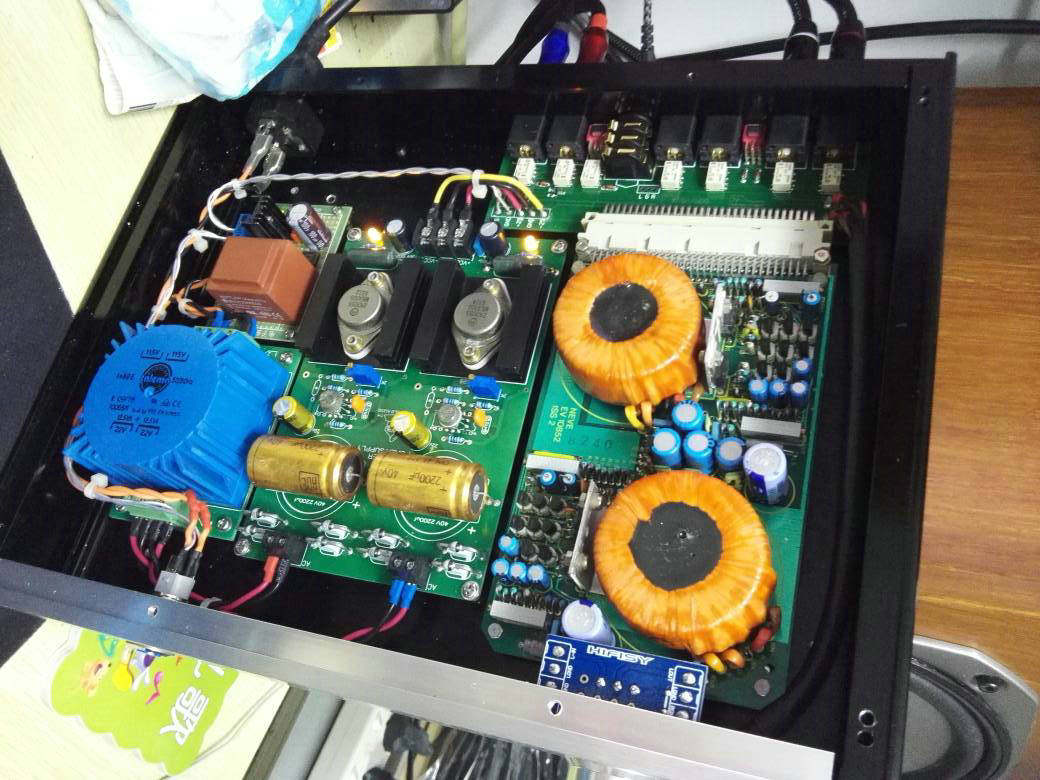

[客户装机范例。]
