Усилитель класса A Источник электроэнергии задерживает защитную плату Soft Start, отпустив консольную защитную плату
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

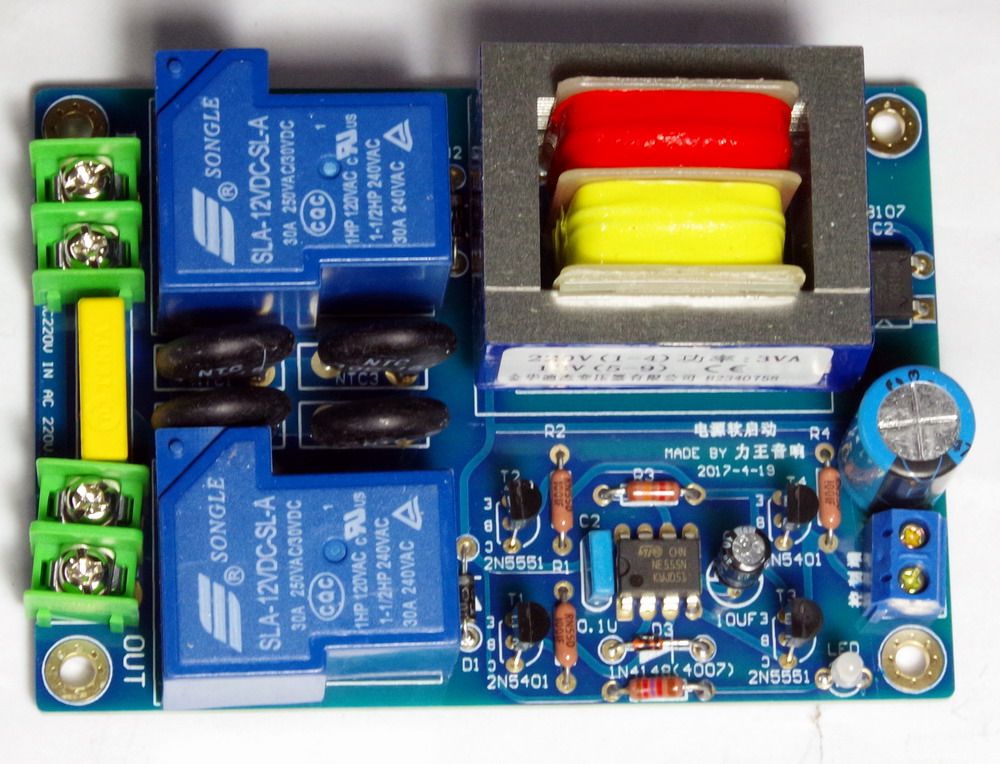

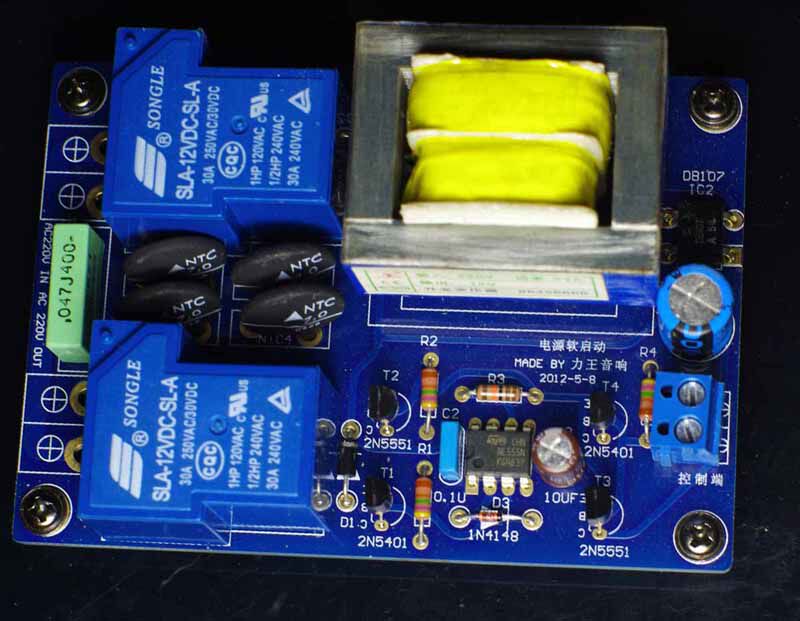

- Закончил доску
- Пустая плата печатных плат
- Набор
| Цвет: | Пустая плата печатных плат, Набор, Закончил доску |
Задержка питания класса A Задержка задержки с усилителем
Основные параметры:
Конструкция с двойным реле, переключатель управления не должен проходить большой ток, не требует большого тока, оправданных переключателей, ни один переключение дуги, без контакта с плохим контактом и длительный срок службы.
Контроль питания осуществляется с использованием небольшого трансформатора, с высокой надежностью и безопасностью, а конец управления не содержит сети.
Пластина печатной платы с высоким содержанием стеклянной волокничной пластины с 2 мм
Медная фольга PCB составляет 2 ANSH (75 мм) Плата с золотой.
Размер печатной платы 70 мм*100 мм.
Размер монтажа винтовых отверстий составляет 91 мм*61
Этранскую номинальную ток составляет 30А
Большой ток - нижняя часть линии,
Основные функции:
Ингибирующая работа высвобождается в момент воздуха, защищая линию подачи дома и элемент выпрямления внутри машины.Из -за большой мощности трансформаторов усилителя мощности класса A и мощного усилителя, импеданса с низким нагрузкой и емкости большого фильтра мощности, мгновенный ток машины функционального высвобождения слишком велик, что легко повредить весь проточный мост и фильтр повреждений. Конденсатор, так что пустое открытие вашего дома часто прыгает и часто ломается. Или страховка горит.
Этот комплект используется для запуска источника питания усилителя мощности с воздействием и задержкой.Установка этого комплекта перед трансформатором может задержать начало мощности и удара.

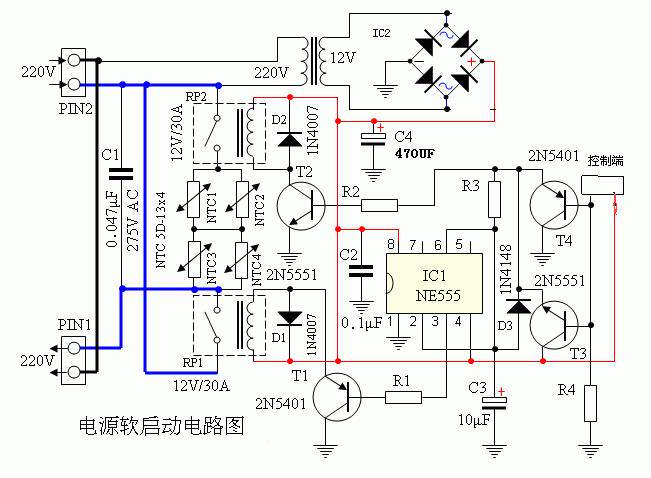

Принцип отсроченной мощности запуска против IMPACT: подключите (AC220V) источник питания, одно из всасывания реле 30А после конца контроля короткого замыкания, подключенная строка термического сопротивления, и основной реле 30A подключается через две секунды! Весь (AC220V OUT) Благодарность подключен!
Этот комплект устанавливает время задержки до 1-3 секунды!Это лучшее время, чтобы использовать его в усилителе. Значения R3 и C3 могут быть изменены, а два значения будут больше и длиннее.Время задержки может быть установлено с 0,5-120 секунд.В то время, пожалуйста, нажмитеФормула: T = 1,1R3*C3, рассчитывает, единица сопротивления составляет Ом, а единица емкости - это Farad. Полученная единица времени составляет секунды. Для сопротивленияΩКак единое целое. 1MΩ=1000KΩ=1000000&Уга;Совместное преобразование конденсаторов 1F=10^6uF=10^9nF=10^12pF  Основная единица конденсатора - Фара (F)
Емкость 0,047UF (0,033 UF) - это искрашенные конденсации. Конденсатор, и нагрузка исчезнет, как только она подключена.Ситуация такая же, как и компьютерный хост дома не подключен к оболочке земли.
Переключатель на конце элемента управления -это переключатель самок, вместо легкого сенсорного переключателя.
Класс коммутатора электрического лампы в вашем доме представляет собой переключатель самостоятельного блока. Ваш электрический переключатель мобильного телефона и кнопка дистанционного управления телевизором дома -это касаться коммутатора.
Если температура защищена, переключатель управления температурой (75-95 градусов, вы можете использовать рисоварку, аксессуары для дома в основном продаются, 1-3 юаня) могут быть вставлены на радиатор, роль защиты!Положение на доску не будет играть роль защиты от контроля температуры!
Переключатель управления температурой:https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-1262956118.39.128a2ec2m4tb5s&id=574284501112

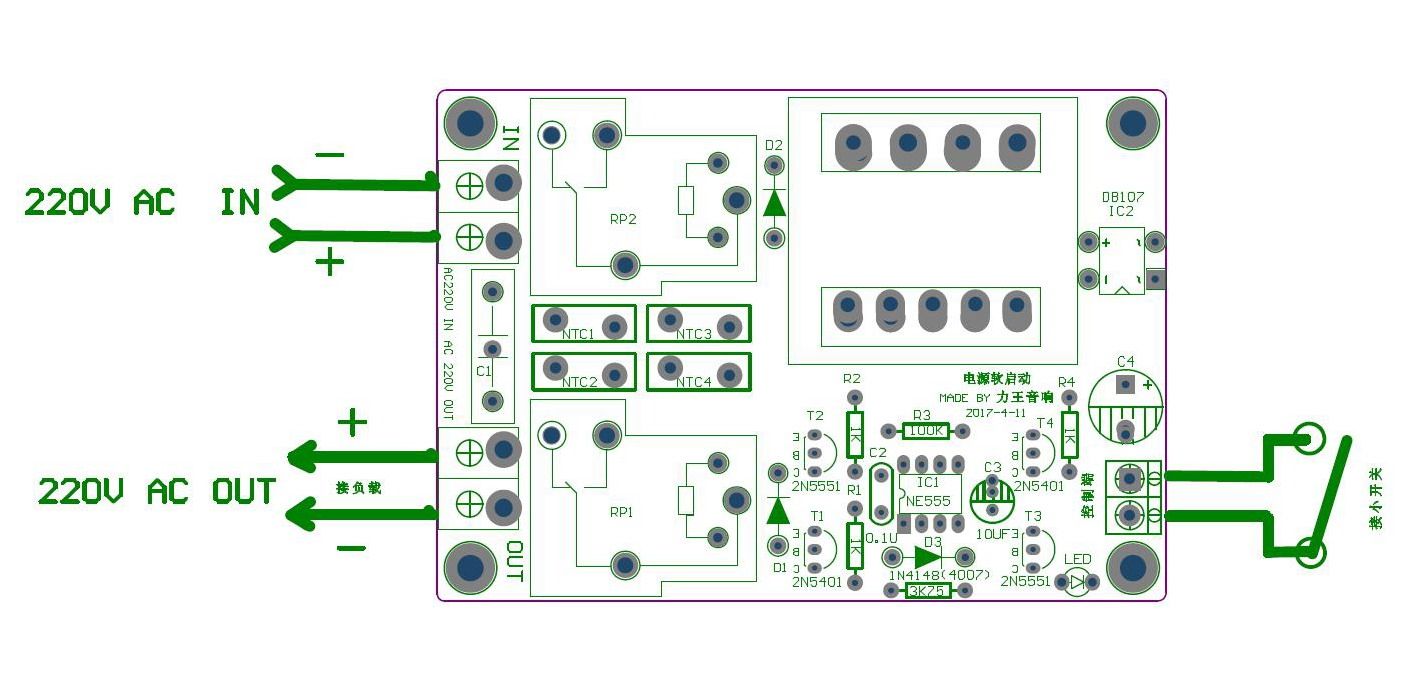

Схема подключения:
Оценка тока эстафеты - это 30А подлинная реле Songle, которая может противостоять власти ниже 2500Va

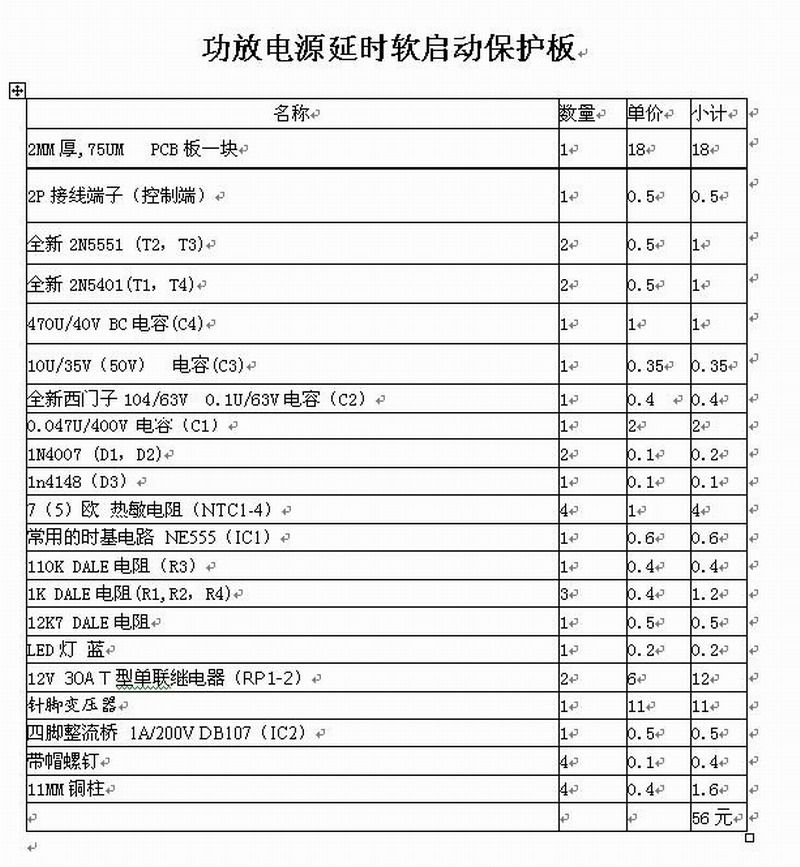

PCB  18 Юань/Блок
Комплект: 55 Юань/набор
Законченная доска: 70 Юань/Блок
