Справочник Studer900 напряжения напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Комплект стабилизации электроэнергии
- Устойчивая электроэнергетическая доска завершить плату по умолчанию 12 В
- Устойчивая энергоснабжение
| Цвет: | Комплект стабилизации электроэнергии, Устойчивая электроэнергетическая доска завершить плату по умолчанию 12 В, Устойчивая энергоснабжение |
Линия основана на линии электропередачи Swiss Studer и линейной питания с ультра -чудовой лихорадкой. При сочетании превосходной проводки и хороших линейных элементов точность выходной сигналы очень высока, а ультра -низко -низкие ряды на самом деле лучше, чем, чем Большинство источников питания.Необходимо установить машину -одежду.
Максимальный ток схемы составляет 1,5А. Некоторые клиенты используются, чтобы принести 3-4A, чтобы не начать. Пожалуйста, обратите внимание на случай использования, но общий предварительный стадий и декодирование не превышает 1А.
Принцип диаграмма загрузка адрес:
http://pan.baidu.com/s/1gfgF22B
PCB-это двусторонняя плата печатных плат. Комплект должен быть сварен сам. Пожалуйста, объясните требуемое напряжение и ток перед его принятием. Выходное напряжение может выбрать между 5V-24 В.Он может обеспечить высокую рецидив, низкую постоянную питание для поворотных столов, точных инструментов, декодирования ЦАП, OTALS и т. Д., И обладает защитой от перегрузки с короткой цепи.
Архитектура этой схемы очень хороша, гораздо больше, чем общий гийный источник питания, и три конца трех концов напряжения напряжения LM317 LT1083&Серия NBSP; LT1085, даже более продвинутая, чем источник питания WJ
Материалы очень хорошие, выпрямитель 5а Schottky Fertifier, конденсатор с золотым контейнером Panasonic, выходная трубка -это трубка King 15034, регулируемым сопротивлением является BI Соединенные Штаты, эталонная регулирование совета директоров является двукратным AMP TL072

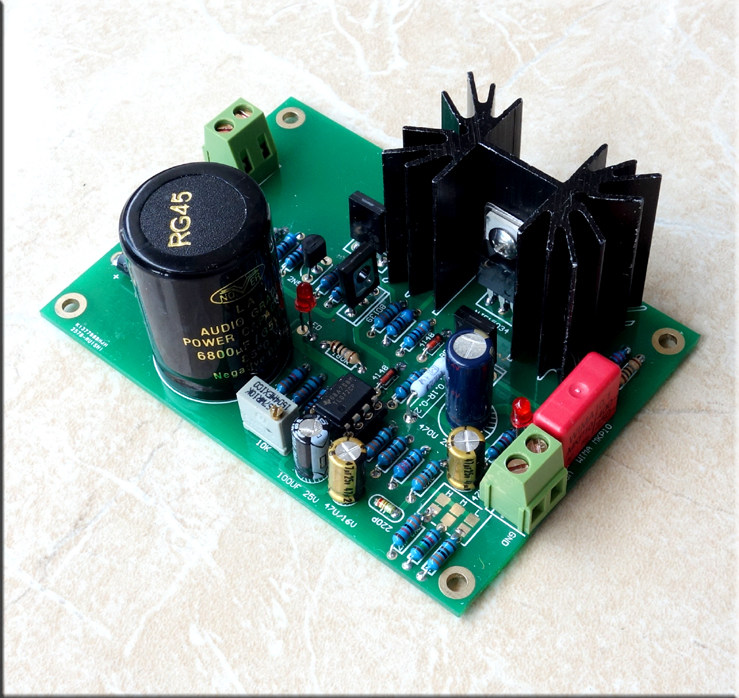

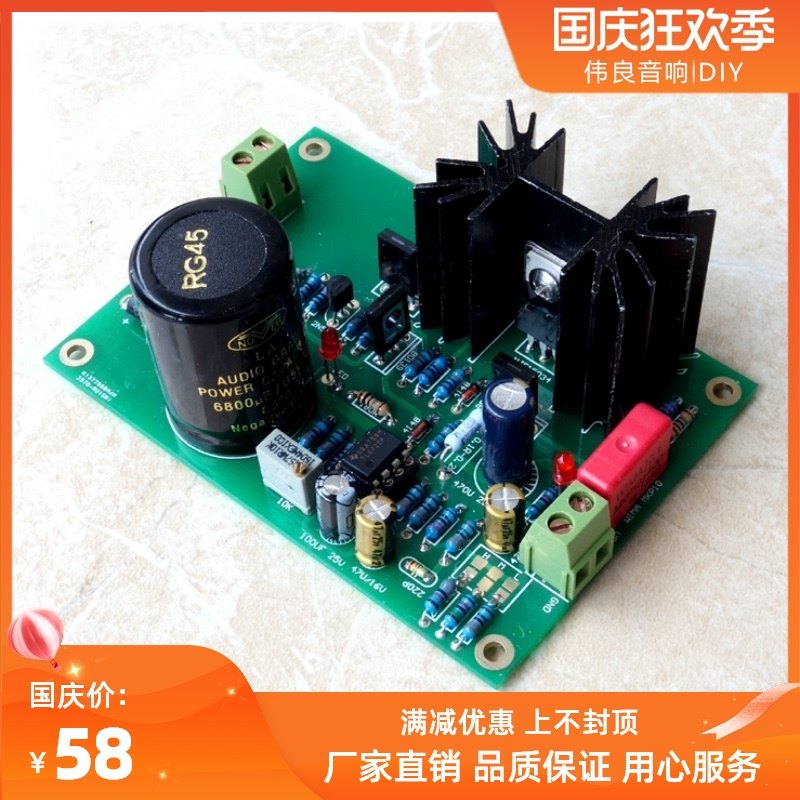

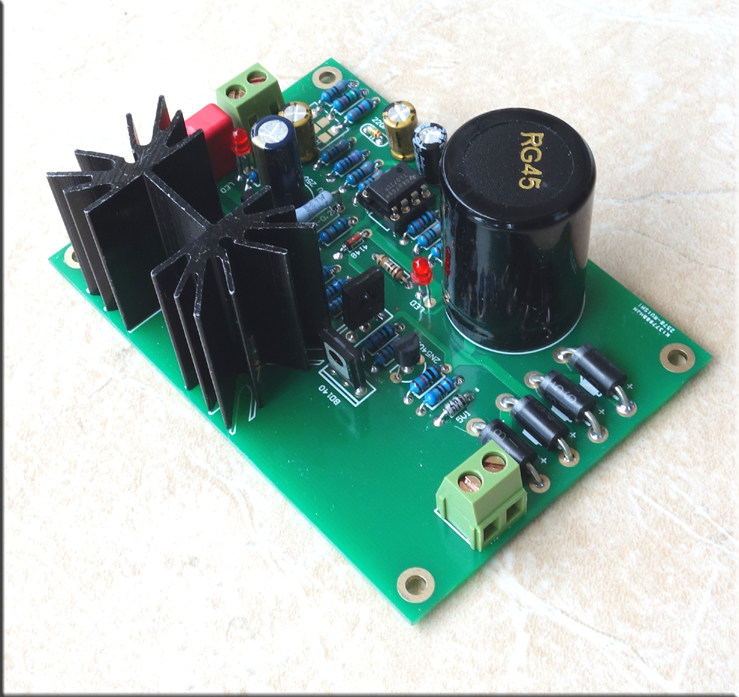

Размер печатной платы: 99x72 мм
Материалы лихорадки:
- Ультра -низко -шумовая талема или зеленый куб в Пекине обычно используется в импортированной лихорадке аудио
- Nover Gold 6800UF Главный фильтр
- Тайвань -сделанный все медное выходное сиденье DC
- Швейцарская архитектура линии электропередач
- Перегрузка и перегрузка вывода на каскаке для повышения безопасности энергии
- Интегрированный дизайн печатной платы
- Panasonic Golden Costume Fever Электролитическая емкость
- Высокий скорость низкого давления 5A диод выпрямителя
- Американское регулируемое сопротивление American Bi
-
- После настройки передачи регулируемое сопротивление платы может быть хорошо -подключено, и точное значение было достигнуто.
Соответствующее сопротивление H составляет 33K  M Соответствующее сопротивление составляет 12-18K (чем больше сопротивление, тем выше регулировка напряжения, но минимальное напряжение также будет увеличено) L Соответствующее сопротивление составляет 3K3-6K8 3K3-6K8
Если вы хотите использовать две группы независимых однородных выводов постоянного тока, таких как группа из 5 В и 1 группы 9 В, вы можете непосредственно выводить из зеленого терминала.
