[甲类并联式稳压电源板 正负双路输出 功放前级稳压电源 提升音质]
Цена: 1 374руб. (¥65)
Артикул: 524524568779
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:彩排的包
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1292 726руб.
¥1783 762руб.
¥58012 186руб.
¥2886 086руб.
[甲类并联式稳压电源]
[要做一套音质上乘的功放，首先要有一款性能优越的前级放大电路，而一款好的前级放大电路要发挥其最佳性能，就需要有优秀的电源给其供电！有的HI-END 级的前级机就使用了干电池供电了，如：日本松下公司的高端功放前级 SU-C7000 就采用电池供电了！而国内的获奖机其前级电路就多为由分立元件组成的，如下图是稳压IC 、分立稳压电路、电池三种供电系统的噪音比较图。]
[在这里向广大发烧友介绍国内获奖机用得最多的甲类并联式稳压电路，电路图见下图 ，用该电路给前级放大电路供电，背景非常宁静，使低频埪制力变好，而且有力度，中高频变得滑顺，柔和，大大改善了音乐，在主观听感上感觉较为温和，没有一些冷艳，刺耳感，用该电源电路去摩机，可起到立竿见影的效果，音响音质改善十分明显！ 因为一般音响多为用三端稳压或串联式稳压，好一些的用有源伺服稳压，而甲类并联式稳压电源电路的性能和电池供电的性能最接近，效果当然显著！]
[并联式稳压电源其内阻很小，这对于改善音质起很大的作用，因为音乐信号电流回路中，电流回路内阻是越小越好的！为音乐细节的重现奠定了基础。]
[下面分析一下甲类并联式稳压电源的工作原理：220V市电经过变压器降压后经整流桥整流后由C1（C2 ）滤波，滤去交流杂波，接着由性能优越的LM317 与R1组成的恒流电路（约160mA ，足可以驱动任何纯甲类前级放大电路，若要电流更大，改变 R1 的阻值即可）、恒流电路能够阻断电源噪音，并有效地退耦掉后级通过电源对前级的干扰，经过恒流之后的电源由VT1 （VT2 ）、VD1 （VD2 ）及 RP1 （ RP2 ）、R2-R5）等构成电压误差取样设置电路并经R6（R7）的控制调整管VT3（VT4 ）的基极，改变调整管的导通压降，利用分流电流，达到稳压的目的。调整管与负载是并联的，阻值很小。]
[制作时，恒流源（ LM317T ）与调整管要装在一块较大的散热器上 （注意各管与散热器要垫上云母片绝缘）。制作时的元件选择建议：电源是前级性能好坏的关键部份，因此要下足料才行，正负电源的整流用 1A 的整流二极管，滤波电容用：黑金刚、 ELNA 、红宝石、松下等，无极电容用 CBB 金属化无感电容或汤母逊 MKP 电容，电阻： R1 用 2W 或以上的金属膜电阻，余下的电阻为 1/4W 的五色环金属膜电阻，小功率的三极管用噪音低的音响管 A970 ，中功率的用 C2073 ，调节输出电压的电位器不能用普通品，一定要用精密电位器才行。]
[调试：正确焊接好并接上适合电压的变压器后即可通电调试（注意：变压器的电压一定要比前级音响所需电压相等或大于才行）：用 2 只数字万用表分别接正负电源的输出端测量其输出电压，然后分别调节正负电源电路中的精密电位器，使其稳定在前级电路所需的电压，并且使正负电源电压相等即可，此时就可以给前级供电了！]
[相信清纯透澈、层次感丰富、高频纤细、圆润、甜美动听是音响改变供电后的音质描述！]
[一、商品简介：]

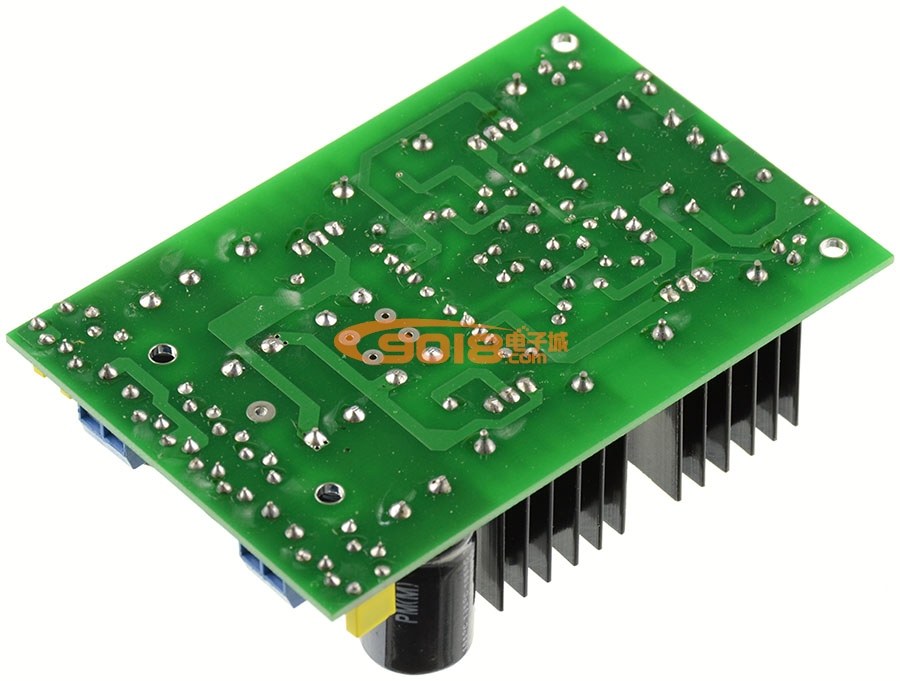

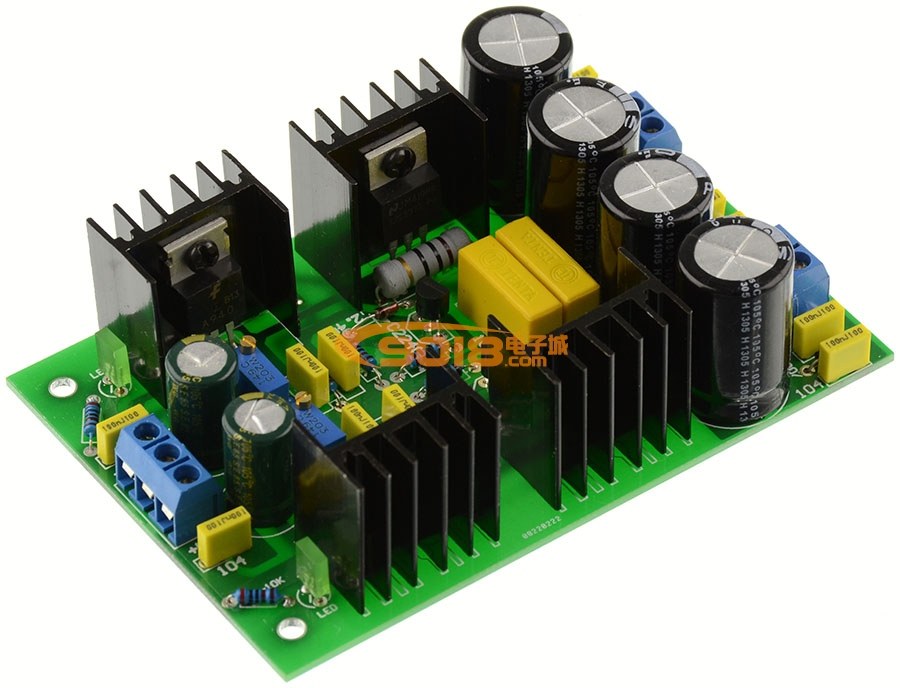

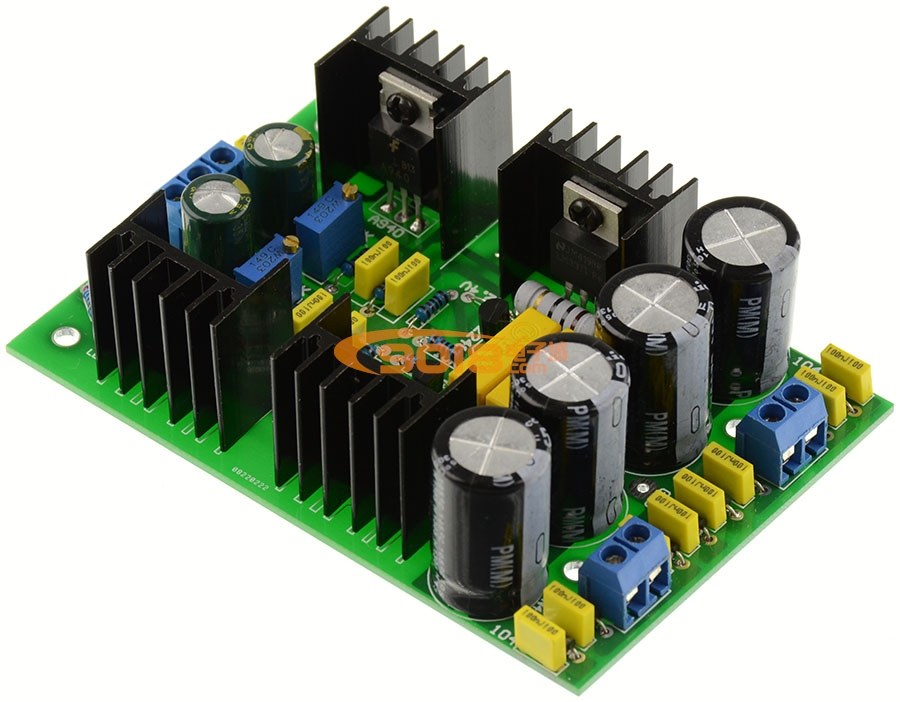

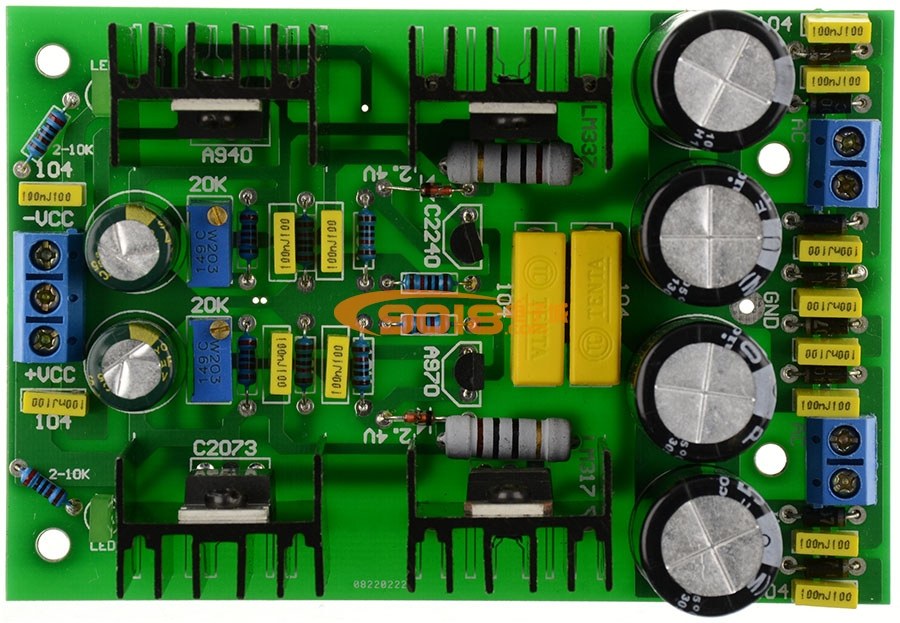

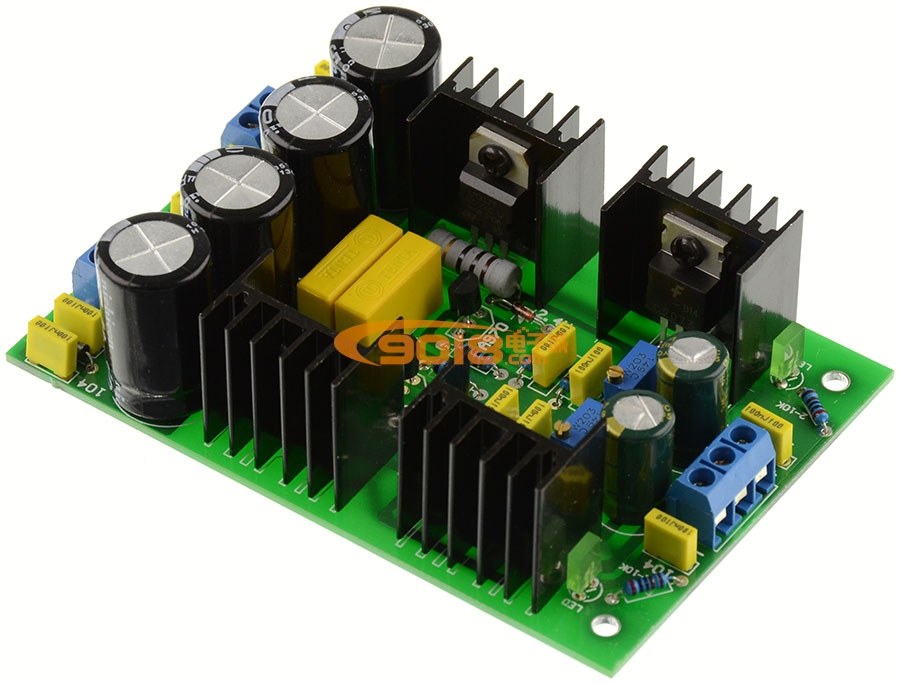

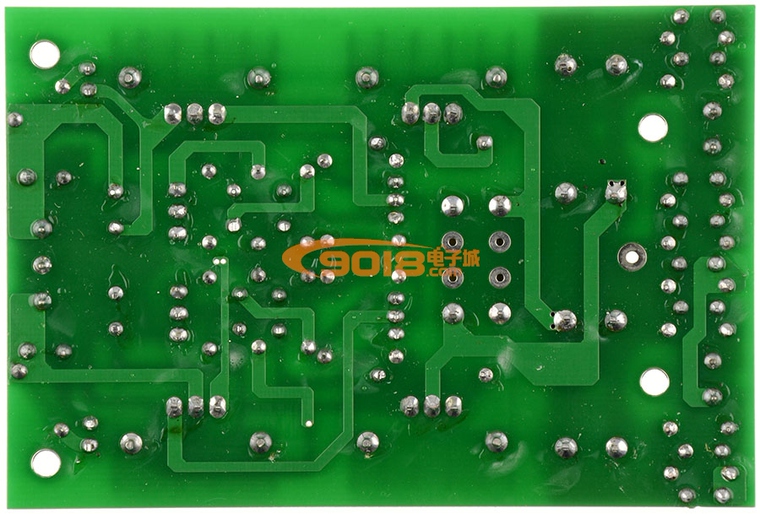

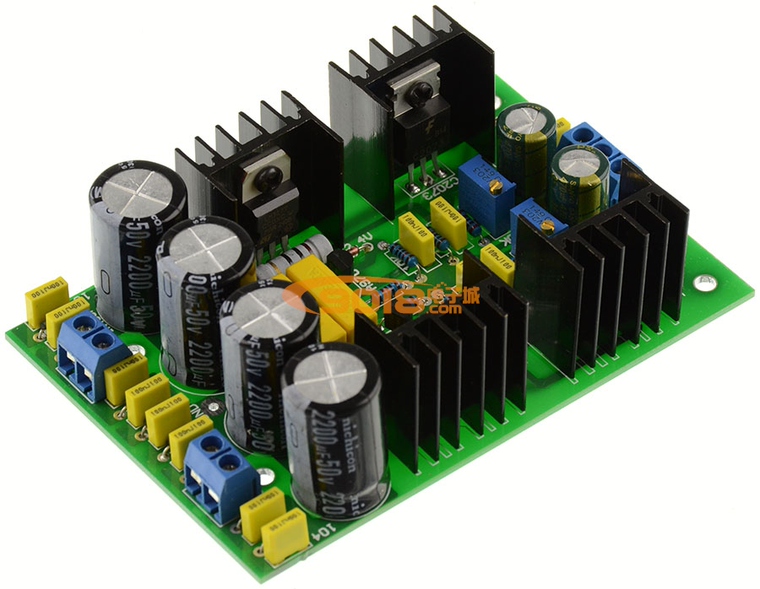

[本板选用优质1.6mm双面玻纤板，双面走线，沉金工艺。采用优质进口滤波电容。两边元件对称布局，美观大方。]
[二、基本参数：]
[输入电压：]
[四线独立绕组双ＡＣ6~18V（不支持带抽头的三线双电源）]
[输出电压：]
[DC±5V-15V连续可调]
[输出电流：]
1A
[PCB尺寸：]
[长114MM*宽70MM]
[三、特别说明：]
[此电源板是降压稳压电路板，输出不可能大于输入，如18V交流输入，那它的最高可调输出电压是15V。]
[“AC”两组四线交流输入，“+VCC”-“GND”“-VCC”为直流电输出端，正负两组输出，GND是公共地端，安装时注意区分输入与输出端，切不可接反，必免烧毁电路板。]
