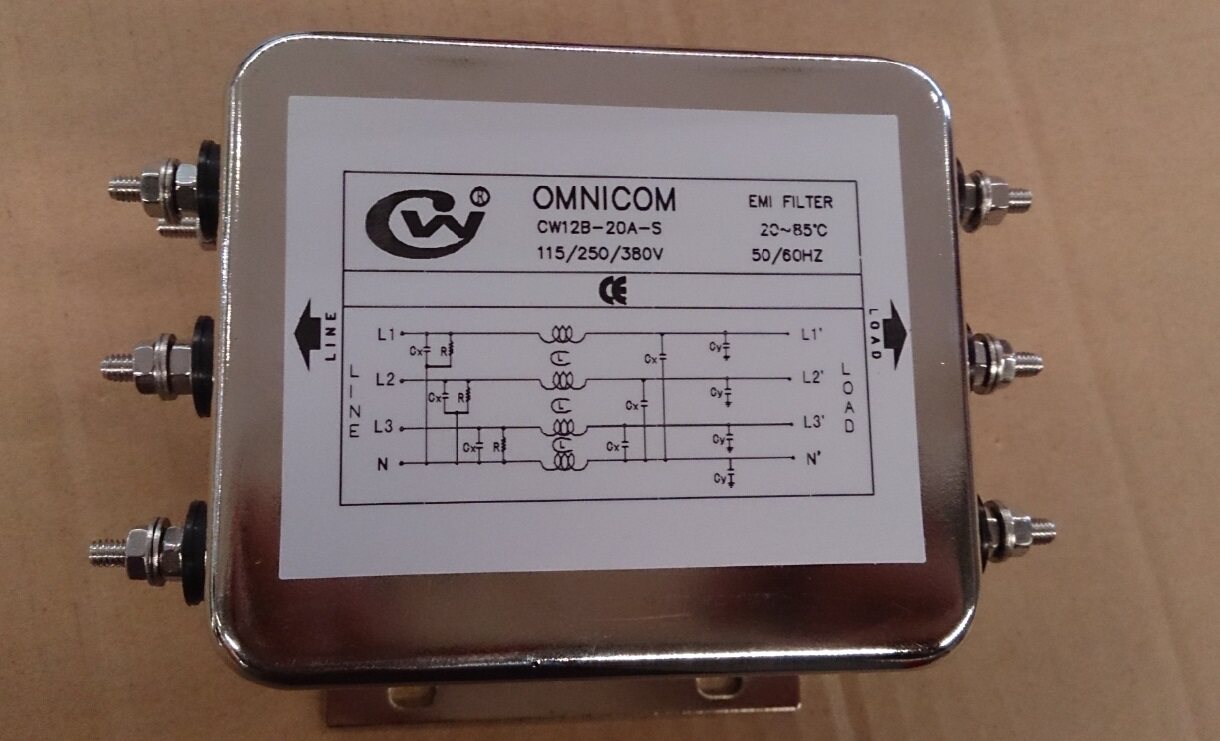

380V EMI Power Filter CW12B-20A-S Высокопроизводительный сервоприводный фильтр Трехфазный 20A противоинтерференция

Цена: 2 705руб.    (¥128)
Артикул: 524479655723
Доставка по Китаю (НЕ включена в цену):
317 руб. (¥15)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:嘉兴滤波器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥28592руб.
¥601 268руб.
¥11233руб.
¥27571руб.
  • Информация о товаре
  • Фотографии



Функции                                                                                 GM, Мощность с низкой утечкой, компактная структура, однофазная, общая мощность фильтра, встроенный, болт, подключение к проводке
Технические параметры
         Номинальное напряжение 380VAC
         рабочая частота 50/60HZ

Тест на давление

L-L

1450VDC

 1min

L-E

1500VAC

 1min
        Климат25/085/21 Следуйте стандарту IEC68-1



Введение:Силовой фильтрЭто электрическое оборудование, которое эффективно отфильтровывает частоту определенной частоты или частоты, отличной от точки частоты в шнуре питания.Силовой фильтрФункция состоит в том, чтобы получить сигнал мощности с определенной частотой путем доступа к фильтру питания в линии питания или устранения сигнала мощности после определенной частоты.

Принцип работы:Силовой фильтрЭто пассивная сеть.

Силовой фильтрПринцип является своего рода——Сеть адаптации импеданса: чем больше адаптация импеданса входов фильтра питания, выходной стороны и источника питания и стороны нагрузки, тем более эффективным ослабление электромагнитных помех.

Установить:1В силовом фильтре нет пути электромагнитной связи

①, Кабель питания слишком длинный;

②Входная линия и выходной кабель фильтра питания слишком близки.

Оба это неверные методы установки.Таким образом, он существует на одном конце фильтраEMIСигнал ускользает от фильтра к нему, и он непосредственно связан с другим концом фильтра без ослабления фильтра.Следовательно, вход и выход фильтра должны быть эффективно разделены в первую очередь.

Кроме того, если вышеупомянутые два типа фильтра питания устанавливаются во внутренней цепи и компоненты внутренней цепи и компонентов устройства,EMIСигнал будет генерироватьEMIСигнал напрямую связан с внешней стороной устройства, так что устройство защищает потерю внутренних компонентов и цепейEMIРадиационное подавление.Конечно, если существует фильтр (источник питания)EMIСигнал также будет связан с компонентами и цепями внутри устройства из -за излучения, тем самым уничтожая пару фильтра и экранированияEMIИнгибирующий эффект сигнала.Таким образом, эффект не эффективен.

2, Не могу получить кабель в целом

Вообще говоря, следует отметить, что при установке питания фильтра в электронном устройстве или системе следует отметить, что при объединении кабеля устройства вы не должны связывать конец фильтра (источник питания) с конец (нагрузка) Электромагнитная связь между входом фильтра и выходным оконEMIСпособность ингибирования сигнала.

3, Постарайтесь избежать использования длинных заземляющих проводов

Длина проводки выходного клеммного разъема или двигателя мощного фильтра не превышает большего30CM предпочтительно.

Поскольку чрезмерная линия наземной линии означает значительно повышенную индуктивность наземной индуктивности и сопротивление, она серьезно разрушит способность к подавлению CO -модели фильтра.Лучшим способом является исправление щита фильтра на оболочке входа питания оборудования с металлическими винтами и звездными пружинными подушками.

4Входной кабель фильтра питания и линия вывода должны быть открыты

Входной кабель фильтра питания и линия вывода должны быть открыты, избегайте параллельно, чтобы избежать снижения эффективности фильтра;

5, Оболочка силового фильтра должна быть в хорошем контакте с оболочкой шасси

Металлическая оболочка специального фильтра инвертора должна обеспечить хороший контакт с лицом лица и подключить линию заземления;

6, Линия подключения фильтра питания должна использоваться в двойном проводе

Входное и выходное подключение фильтра питания лучше использовать экранирующий скрученный провод, который может эффективно устранить некоторые высокочастотные интерференционные сигналы;
