LM317 LM337 Регулируемая фильтрация напряжения напряжения.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Закончил доску, Печата пусто |

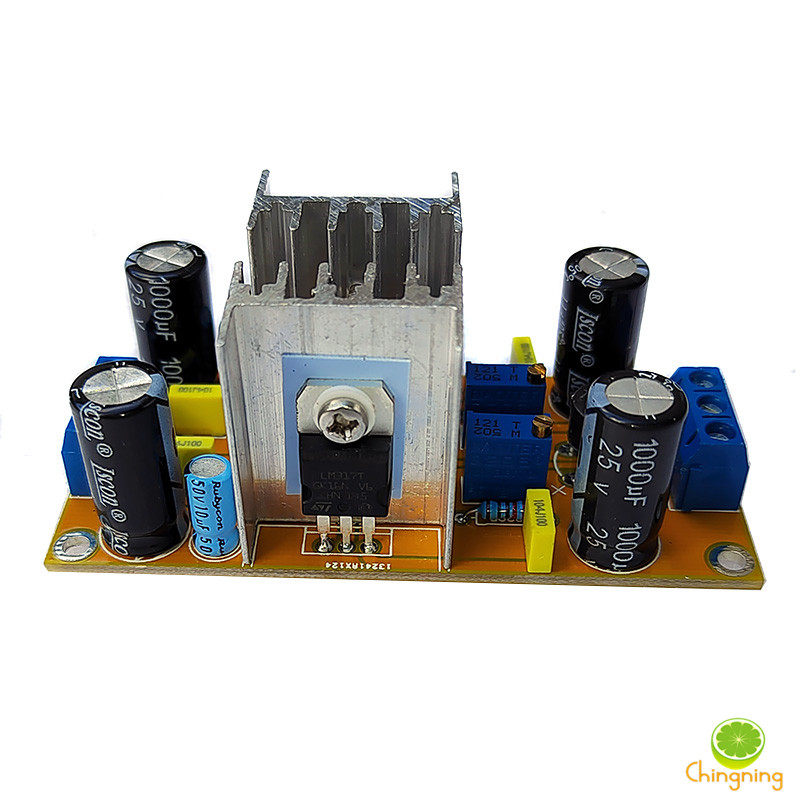

LM317 LM337 Регулируемый напряжение
Его можно скорректировать в положительном и отрицательном 24 В переднего уровня OTPSUS!Измените значение сопротивления, чтобы изменить диапазон выходного напряжения, точный элемент управления!
Входное напряжение: Высокий может вводить AC Dual 17 В, двойной или третий выходной трансформатор Tap.
Диапазон регулировки выходного напряжения:+-1,25 В- (входная переменная*1.414-3V)
ПРИМЕЧАНИЕ. Чтобы уменьшить тепло модуля, входное напряжение и разность напряжения выходного напряжения контролируется до менее чем 10 В.Сила рассеяния радиатора составляет 1 Вт.
Материалы:
Оригинальный импортный ST LM317, LM337, стандартный радиатор;
1a/1000 В моста выпрямления;
Домашний Rubycon 1000UF/25 В 4
Конденсатор коррекции пленки 0,1 UF/63V*4;
5K Precision Multi -Circle потенциометр может быть отрегулирован до требуемого значения напряжения по мере необходимости.
Переворот -плата FR4, толщина 1,6 мм, двойная медная, небольшая и аккуратная красавица, размер печатной платы 80 мм&Раз; 38 мм.
