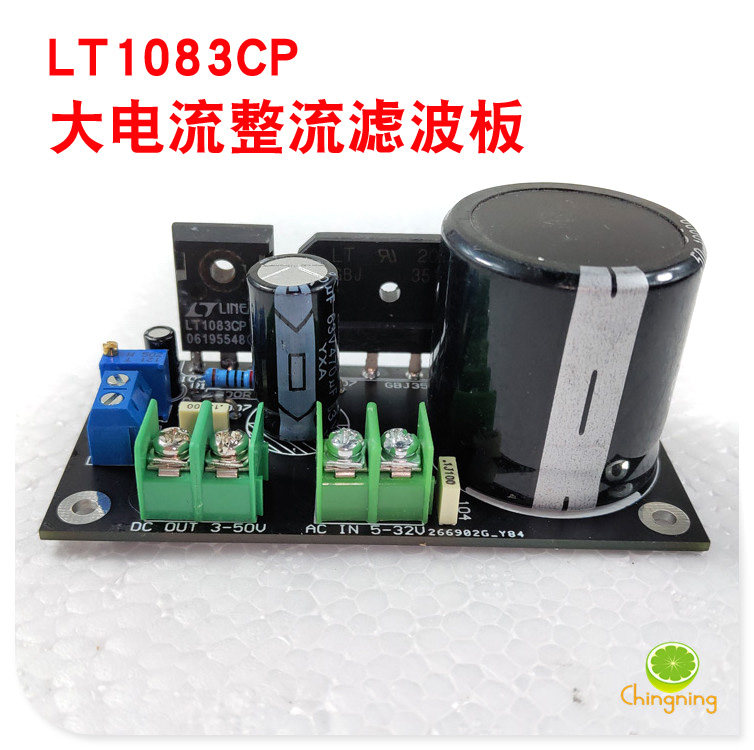

LT1083/84CP Стабилизационная плата выпрямитель, регулируемая точная зарядная плата Электронная пробирная плата.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
◆Поддержка подключения трансформатора мощностью 80 Вт.https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-12860948818.9.4nHLTV&id=524498437328
Независимый и регулируемый 1,5-35 В. Полем
Вы можете установить LT1083 или LT1086 в зависимости от требуемого тока.
Он используется в случаях, когда требуется большой ток, например, в оптических приводах или накала усилителя.Его также можно использовать для питания предусилителя усилителей мощности. Выходной ток 7 А можно использовать даже в некоторых схемах усилителей малой мощности (обратите внимание на рассеивание тепла).
Особенности и схемотехника LT1083
LT1083 — это мощная линейная трехвыводная интегральная схема стабилизации напряжения производства Linear Technology. Он упакован в ТО-3П и имеет выходной ток до 7А.Он может работать в условиях падения напряжения всего 1 В, при этом падение напряжения может быть гарантировано в пределах 1,5 В в условиях сильного тока, а падение напряжения может уменьшаться одновременно с уменьшением тока нагрузки; он может обеспечить гарантированно небольшое падение напряжения через встроенную схему коррекции при различных условиях уровня тока и может регулировать точность выходного напряжения до 1%.Его скорость регулирования напряжения составляет 0,015%, скорость регулирования нагрузки составляет 0,01%, и он имеет защиту от ограничения энергопотребления.
Типичная схема применения LT1083:
Выпрямительный мост: он может пропускать максимальный ток 15 А и для работы должен быть оснащен радиатором. Радиатор можно приобрести в нашем магазине в зависимости от рассеиваемой мощности.
Резистор: Прецизионная металлическая пленка, 1% медный штифт.
Трехконтактная трубка регулятора напряжения: оригинальный LT1083 в разобранном виде может пропускать максимальный ток 7А.
Конденсатор основного фильтра: Совершенно новый, Южная Корея SAMYOUNG Электролитический конденсатор 50 В 10000 мкФ Гарантированное качество и производительность.(Если вам нужен конденсатор более высокого напряжения, обратитесь к официанту)
Конденсатор вспомогательного фильтра: новый JWCO 470 мкФ/63 В
Корректирующий конденсатор: 0,1 мкФ 100 В  Фильм
Размер печатной платы: 90 мм*45 мм,
Верхний и нижний слои печатной платы работают параллельно. Нет необходимости выполнять обработку оловянной прокатки при токе 3 А, этого тока достаточно.Расположение одной стороны микросхемы удобно для установки большого радиатора, и не будет никаких компонентов, блокирующих винты для затягивания радиатора.Там, где проходят большие токи, печатная плата предназначена для обработки оловянной прокаткой. Если проходит ток более 3А, медные провода рекомендуется залужить или припаять.Глупо утверждать, что тонкие дорожки некоторых плат выпрямителя могут выдерживать ток в несколько ампер.
