Общая электронная трубка передняя стадия высоковольтной регламентированной стабилизации
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Определение кремниевого моста с 7812
- Исправление желчи с 7812
- Исправление желчи с 7806
- Определение кремниевого моста с 7806
| Цвет: | Исправление желчи с 7806, Определение кремниевого моста с 7806, Исправление желчи с 7812, Определение кремниевого моста с 7812 |
Эту плату можно использовать в качестве обычного предусилителя или небольшого несимметричного источника питания. Входное напряжение удобно регулируется.Хорошая стабилизация напряжения и эффект фильтрации могут значительно уменьшить гул.Плата оснащена источниками высокого и низкого напряжения постоянного тока, необходимыми для лампового предусилителя. Высоковольтная часть может выдавать постоянный ток 90–300 В, 200 мА, а низковольтная часть может выдавать 1 А, 5–24 В постоянного тока (путем замены трехконтактной микросхемы стабилизации напряжения).
Инструкции по использованию компонентов:
◎Размер печатной платы: 10 см*7 см.
◎В версии выпрямителя желчи используется выпрямительная трубка Sugon 6Z4 и посеребренный держатель электронной трубки.В версии с каменным выпрямителем используется выпрямительный мост 4А600В и полевой транзистор IRF830 в качестве стабилизатора напряжения. Выходное высокое напряжение регулируется регулировкой подстроечного резистора.
◎ Используются все высокоостренные пленки из медных ног.
◎1*220 мкФ/450 В корейский высоковольтный конденсатор основного фильтра SAMYOUNG или японской марки, 1*4700 мкФ/25 В основной конденсатор фильтра накаливания Panasonic.
◎Мост накального выпрямителя 8А, трехконтактная трубка регулятора напряжения использует 7806 или 7812, которые могут обеспечить максимальный выходной ток 1А.Если вам необходимо выдавать напряжение 6,3 В постоянного тока для нити накала, используйте трехконтактную микросхему стабилизации напряжения 7806. Если вам необходимо выдавать напряжение 12,6 В постоянного тока для нити накала, используйте трехконтактную микросхему стабилизации напряжения 7812. Микросхема стабилизации напряжения оснащена радиатором.Рекомендуется, чтобы разница напряжений между входными и выходными клеммами микросхемы стабилизации напряжения не превышала 4 В. Выходное напряжение составляет 6,3 В постоянного тока, входное напряжение переменного тока составляет 8,5–10 В, выходное напряжение составляет 12,6 В постоянного тока, а входное напряжение переменного тока составляет 13–14 В. 7806 и 7812 импортные ST.Максимальный выходной ток одной микросхемы составляет 1,5 А (требуется достаточно большой радиатор, рекомендуется не превышать 1 А). Пожалуйста, рассчитайте общий ток накала лампы и не превышайте максимальный выходной ток ИС стабилизации напряжения.

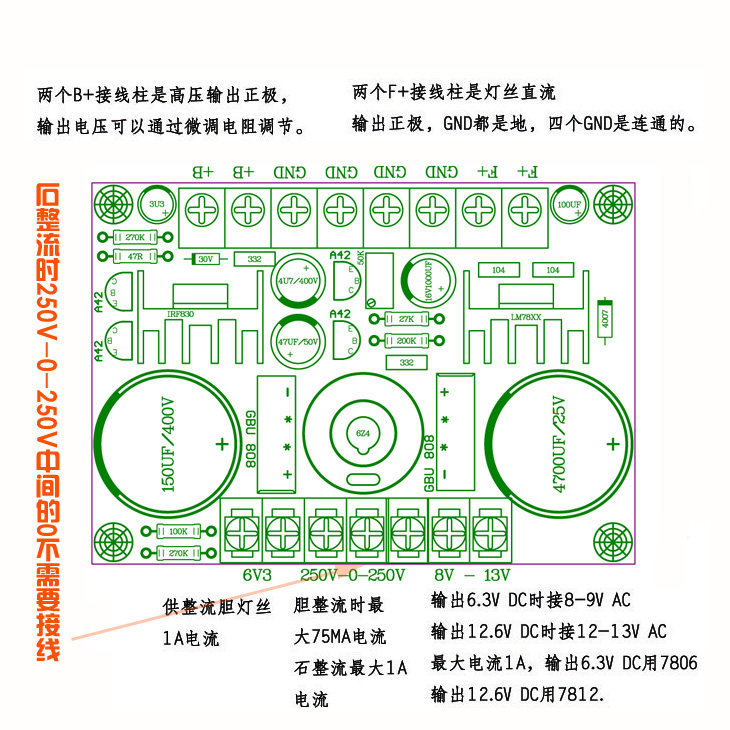

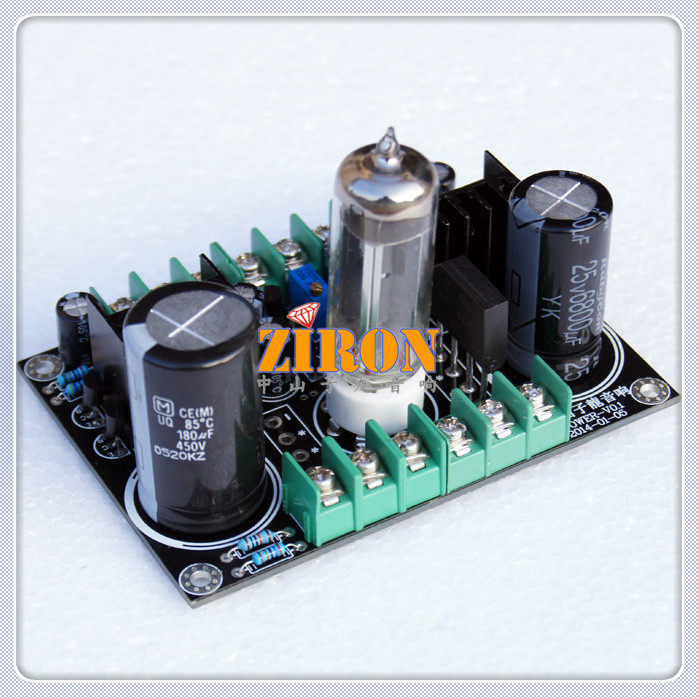

Исправленная версия Bile (в настоящее время цвет печатной платы зеленый):

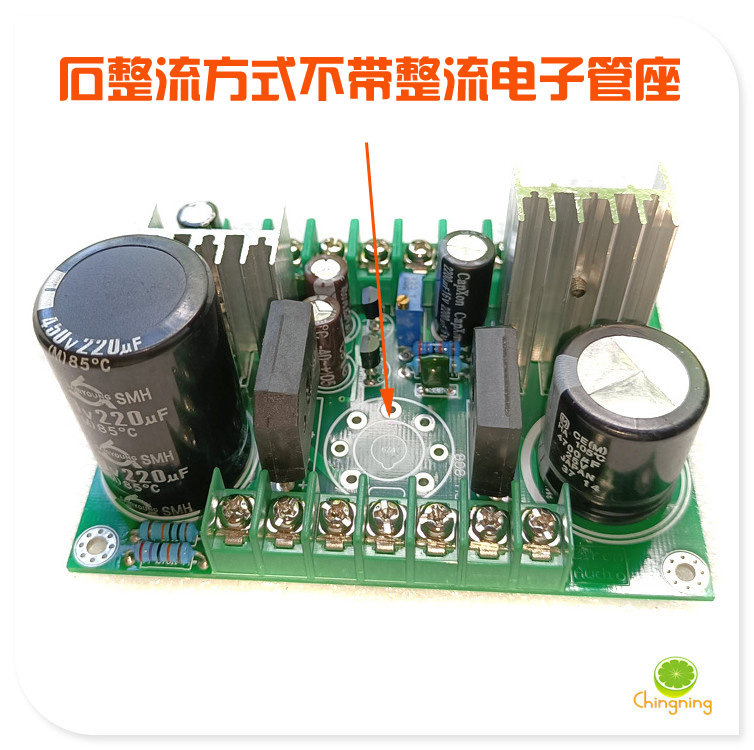

Исправленная версия мостового стека:

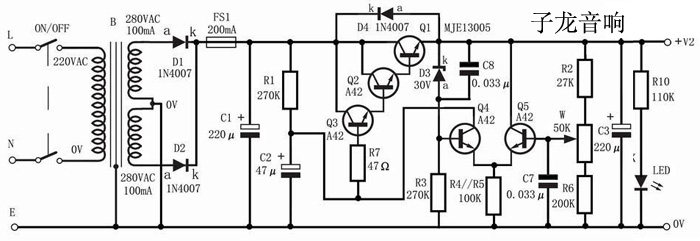

См. принципиальную схему, фактические параметры зависят от компонентов на плате:
