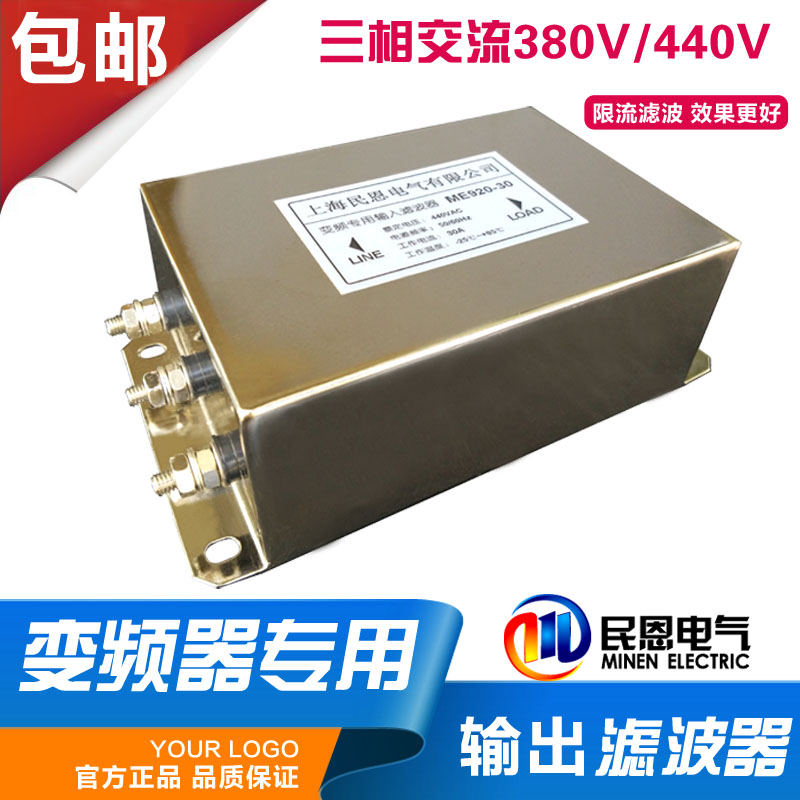

Оригинальный аутентичный 5,5 7,5 кВт инвертор Outsider 16A выходной терминал 380 В/440 В три этапа
Цена: 4 649руб. (¥220)
Артикул: 523911624188
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:liujinxuan910
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 55 52.251 105руб.
¥ 28 22465руб.
¥ 162 1292 726руб.
¥2004 226руб.
Вы можете сделать фотографию напрямую или связаться со службой поддержки клиентов, чтобы подтвердить технические параметры. Бесплатная доставка отдельных товаров осуществляется в определенные регионы.Пожалуйста, свяжитесь с клиентом, чтобы изменить цену!
принцип
Специальный фильтр преобразователя частоты предназначен для устраненияИнверторПри работе он специально разработан для создания помех компонентам спектра электросети и другого цифрового электронного оборудования и повышения электромагнитной совместимости преобразователя частоты.фильтр.
Специальный фильтр преобразователя частоты состоит из схемы фильтра нижних частот, состоящей из катушки индуктивности и конденсатора.Он пропускает ток полезных сигналов и имеет большее затухание сигналов помех с более высокими частотами.Поскольку существует два типа сигналов помех: дифференциальный и синфазный, фильтр должен ослаблять оба типа помех. Существует три основных принципа:
1. Используйте характеристики конденсатора для пропускания высокой частоты и изоляции низкой частоты, для подачи высокочастотного тока помех линии под напряжением и нейтральной линии в заземляющий провод (синий режим) или для подачи высокочастотного тока помех линии под напряжением в нейтральную линию (дифференциальный режим);
2. Используйте характеристики импеданса катушки индуктивности для отражения тока высокочастотных помех обратно к источнику помех;
3. Используйте феррит для подавления помех, чтобы поглощать сигналы помех в определенном диапазоне частот и преобразовывать их в тепло.Выберите подходящее ферритовое магнитное кольцо и магнитные шарики для подавления помех в соответствии с полосой частот определенного сигнала помех и поместите их непосредственно на кабель, который необходимо отфильтровать.
Классификация
Специальный фильтр преобразователя частоты, в зависимости от места использования, можно разделить наСпециальный фильтр для входа инвертораиСпециальный фильтр для выхода инвертора.
Особенности
1. Характеристики специального инвертора для входной стороны инвертора
1.1.Широкий диапазон характеристик затухания;
1.2. Малый ток утечки.
2. Характеристики специального фильтра на выходе преобразователя частоты.
2.1. подавление dv/dt, ограничение перенапряжения;
2.2. Уменьшите электромагнитные помехи преобразователя частоты;
2.3. Уменьшите потери преобразователя частоты и катушки двигателя.
приложение
в промышленных устройствах управленияМодуль питания, особенно инверторное оборудование, такое как: фильтры, преобразователи частоты,UPSПодожди.
Выбор
Номинальное напряжение
Оцененное напряжениеСпециальный фильтр преобразователя частотыРабочее напряжение, используемое при указанной частоте сети, также является максимально допустимым значением напряжения фильтра.Например, фильтр, используемый в однофазном источнике питания частотой 50 Гц, имеет номинальное напряжение 250 В; фильтр, используемый в трехфазном источнике питания частотой 50 Гц, имеет номинальное напряжение 440 В. Если входное напряжение фильтра слишком велико, внутренний конденсатор будет поврежден.
Рейтинг тока
Рейтинг тока(Ir) — максимальный продолжительный рабочий ток, допустимый при номинальном напряжении и заданных условиях температуры окружающей среды.
Поскольку температура окружающей среды увеличивается или рабочая температура превышает комнатную температуру по таким причинам, как потери в меди в проводе индуктора, потери в сердечнике и температура окружающей среды, трудно обеспечить эффективность вносимых потерь.Поэтому номинальный ток силового фильтра ЭМС следует выбирать исходя из фактически возможного максимального рабочего тока и рабочей температуры окружающей среды.
Вставить потерю
3.1.Определение вносимых потерь
Вставить потерюЭто один из важнейших технических параметров специального фильтра преобразователей частоты. Центральным вопросом, который рассматривают проектировщики и инженеры-разработчики приложений, является достижение максимально возможных вносимых потерь при обеспечении соответствия характеристик безопасности, защиты окружающей среды, механических свойств и надежности фильтра требованиям соответствующих стандартов.
Вносимые потери специального фильтра преобразователя частоты являются функцией частоты и выражаются в дБ (децибелах).
3.2.Потери в синфазном режиме и потери в дифференциальном режиме
Вносимые потери специального фильтра преобразователя частоты включают вносимые потери в синфазном режиме (выраженные как CM) и вносимые потери в дифференциальном режиме (выраженные как DM).
3.3. Факторы, влияющие на вносимые потери
Факторы, влияющие на вносимые потери специального фильтра преобразователя частоты, включают согласование импеданса и установку.В реальных приложениях импеданс на входе и выходе специального фильтра преобразователя частоты больше не равен измеренному значению 50.Ω, поэтому его затухание сигналов помех не будет равно вносимым потерям, указанным в стандартах на продукцию или инструкциях.Если структура сети и параметры специального фильтра для преобразователя частоты выбраны и правильно установлены, можно достичь вносимых потерь, которые лучше, чем указано в стандарте.Напротив, если конфигурация и параметры сети выбраны неправильно, и есть проблемы с установкой, вы можете не получить хорошего эффекта от применения, а получить противоположный эффект.
Другим влияющим фактором является рабочая температура и номинальный рабочий ток фильтра.В методе измерения вносимых потерь специального фильтра преобразователя частоты единогласно подчеркивается, что его вносимые потери должны измеряться в условиях нагрузки номинальным током. Это связано с тем, что в дросселе L фильтра используется феррит или другие магнитные материалы. При работе с высоким током состояние магнитного насыщения приводит к ухудшению характеристик. Между ними существует значительная разница.
Согласование импеданса
4.1.Причины согласования импеданса
Выбирая специальный фильтр для преобразователя частоты, в первую очередь следует выбрать тот, который подходит для вашего применения.Схема фильтраи характеристики вносимых потерь.
Причина выбора схемы фильтра в первую очередь заключается в том, что она отличается от традиционной концепции, согласно которой фильтры должны работать в соответствующих условиях. Так называемое согласование означает, что фильтру необходимо выполнить ожидаемую обработку или преобразование части спектра, сохраняя при этом амплитуду входного/выходного сигнала неизменной (или определенное фиксированное соотношение). Специальный фильтр для преобразователей частоты другой. Это фильтр нижних частот, который использует частоту сети в качестве объекта проводимости. Он работает в условиях несогласования, поскольку согласование не может быть достигнуто в практических приложениях, таких как входное сопротивление RI специального фильтра для преобразователей частоты.——Импеданс сетевого источника меняется в зависимости от количества потребляемой электроэнергии. Импеданс Rl (сопротивление нагрузки) выхода фильтра——Импеданс источника питания изменяется в зависимости от размера нагрузки источника питания.Для достижения идеального эффекта подавления необходимо соблюдать правильное согласование импеданса.
Независимо от того, насколько сложен фильтр, специфичный для инвертора, его сети синфазных и дифференциальных фильтров можно абстрагировать.
4.2. Анализ несоответствия импеданса
Как правило, в сети специального фильтра преобразователя частоты дроссель L рассматривается как компонент с высоким сопротивлением, а конденсатор C рассматривается как компонент с низким сопротивлением.Чтобы добиться лучшего эффекта фильтрации, в соответствии с принципом несоответствия фильтра, если фактическая нагрузка является индуктивной и имеет высокое сопротивление, выберите фильтр, выходная нагрузка которого является емкостной и низкоомной; Если фактическая нагрузка является емкостной и имеет низкое сопротивление, выберите фильтр, выходная нагрузка которого является индуктивной и имеет высокое сопротивление.Аналогично, что касается входного сопротивления фильтра и сопротивления источника сетки, фильтр также следует выбирать в соответствии с принципом несоответствия импедансов.
Для сигналов управляемых помех, когда импедансы на обоих концах специального фильтра преобразователя частоты находятся в несогласованном состоянии, сигнал ЭМС будет вызывать сильные отражения на входных и выходных портах.Таким образом, ослабление сигнала ЭМС специальным фильтром преобразователя частоты равно собственным вносимым потерям специального фильтра преобразователя частоты плюс потерям на отражение.При реальном использовании специальных фильтров для преобразователей частоты рассогласование импедансов можно использовать для более эффективного подавления сигналов ЭМС.
Вот почему при выборе специального фильтра для преобразователя частоты необходимо тщательно проанализировать правильное сочетание импеданса его порта, чтобы обеспечить максимально возможное отражение и добиться эффективного управления сигналами ЭМС.
рабочая обстановка
Одной из основных причин, влияющих на связь между рабочим током и окружающей средой, является специальный фильтр преобразователя частоты.Мягкий магнитныйМатериал. В специальных фильтрах преобразователя частоты обычно используются высокиеМагнитная проницаемостьМягкий магнитный материалМарганец-цинк-феррит, начальная магнитная проницаемостьμi=7000~10000, но температура точки Кюри невысокая, а высококачественная - всего около 130 ℃.Чем выше магнитная проницаемость, темЮристЧем ниже температура, тем быстрее магнитная проницаемость падает после прохождения точки Кюри, что приводит к падению значения индуктивности в силовом фильтре ЭМС, серьезно влияя на эффект фильтрации.
Поэтому необходимо правильно подобрать номинальный ток специального фильтра преобразователя частоты в соответствии с рабочей температурой или улучшить условия рассеивания тепла (рабочую среду) фильтра, чтобы обеспечить установку и использование фильтра.
Если не указано иное, номинальный ток, указанный в руководстве по эксплуатации специального фильтра инвертора, представляет собой значение при комнатной температуре +25°C (номинальная температура), а приведенные типичные вносимые потери или кривая также относятся к значению при +25°C.
Если климатический класс IEC 25/085 и указанная температура окружающей среды +40°C (номинальная температура), проверьте допустимые кривые рабочего тока при других температурах окружающей среды.
Специальная записка
Способность специального фильтра преобразователя частоты подавлять сигналы ЭМС зависит не только от 50ΩВносимые потери, измеряемые в системе, также зависят от правильного подключения сети фильтров к источнику сигнала ЭМС и нагрузке.Поэтому при выборе фильтра особое внимание следует уделить содержанию этикетки на специальном фильтре для преобразователя частоты, чтобы убедиться, что она точно указывает параметры и структуру сети фильтров.Очевидно, что тип фильтра, специфичного для инвертора, который не обеспечивает ни параметры сети, ни структуру сети, создает проблемы для правильного согласования и оптимизации приложений.
Кроме того, на некоторых этикетках фильтров, специфичных для инверторов, указаны источник питания и нагрузка. Это может быть установлено для конкретного электронного устройства и не имеет универсального значения. В лучшем случае это может быть только один из методов завершения, рекомендованных производителем.
При применении фильтра, специфичного для преобразователя частоты, необходимо специально проанализировать сетевую структуру фильтра, специфичного для преобразователя частоты, и эквивалентное сопротивление цепи доступа.Только путем подключения в соответствии с вышеуказанными принципами согласования импедансов можно правильно достичь ожидаемой цели.
Установить
1. Не может быть пути электромагнитной связи.
Оба вышеперечисленных метода являются неправильными.Суть проблемы в том, что между входным проводом фильтра и его выходным проводом существует очевидная электромагнитная связь. Таким образом, сигнал ЭМС, существующий на одном конце фильтра, не будет подавлен фильтром и будет напрямую связан с другим концом фильтра, не ослабляясь фильтром.
Кроме того, если два вышеупомянутых специальных фильтра для инверторов установлены внутри экрана оборудования, сигналы ЭМС во внутренних цепях и компонентах оборудования будут напрямую связаны с внешней средой оборудования из-за излучения на клеммном выводе (питание) фильтра, в результате чего экран оборудования перестанет подавлять излучение ЭМС, генерируемое внутренними компонентами и цепями.Конечно, если на фильтре (источнике питания) присутствует сигнал ЭМС, он также будет связан с компонентами и цепями внутри устройства из-за излучения, тем самым разрушая эффект подавления фильтра и экранирования сигнала ЭМС.
2. Не могу связать кабель одним кусочком
Вообще говоря, при установке фильтров ЭМС в электронном оборудовании или системах следует обратить внимание на то, что при связывании кабелей оборудования нельзя связывать вместе провода на конце фильтра (питания) и конце (нагрузки), поскольку это, несомненно, усугубит электромагнитную связь между входным и выходным концами фильтра, серьезно повредив способность фильтра и экранирования оборудования подавлять сигналы ЭМС.
3. Избегайте использования длинных заземляющих проводов.
Длина проводки входного и выходного концов специального фильтра инвертора, подключенного к источнику питания и двигателю, не должна превышать 30 см.
Поскольку чрезмерная линия наземной линии означает значительно повышенную индуктивность наземной индуктивности и сопротивление, она серьезно разрушит способность к подавлению CO -модели фильтра.Лучшим способом является исправление щита фильтра на оболочке входа питания оборудования с металлическими винтами и звездными пружинными подушками.
4. Вы должны соблюдать дистанцию
Входные и выходные линии специального фильтра преобразователя частоты должны быть разделены и не должны быть параллельны, чтобы избежать снижения эффективности фильтра.
5. Хороший контакт с поверхностью.
Металлический корпус специального фильтра преобразователя частоты и корпус шасси должны обеспечивать хороший контакт с поверхностью, а заземляющий провод должен быть хорошо подсоединен.
6. Желательно использовать витые пары.
Для входных и выходных соединительных линий специального фильтра преобразователя частоты лучше использовать экранированную витую пару, которая позволяет эффективно устранять некоторые сигналы высокочастотных помех.
