6E2 Cat Eye Elect Electronic Tube Drive Woard Комплект Двухканальный индикатор флуоресценции Усилитель мощности привод мощности DIY Модификация
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Двойной, Полный набор свободных частей (исключая медные колонны), Комплект, управляемый коровью, Комплект DC 12 В постоянного тока, DC-DC Boost Module (12V), Power NIU+ПЕРЕКЛЮЧЕНИЕ, Положительное маленькое 9 -футовое сиденье трубки |
Shuanglu 6e2 Cat e Eye Tube Tibe Pipe Tube проста в использовании с помощью подключения к летанию и материнской плате. Это удобнее в использовании новый дизайн досок минимизирует пространство на оккупационной машине как можно больше
1. Регулируемая амплитуда аудио входного сигнала  VR1 и VR3 для изменения амплитуды входного сигнала

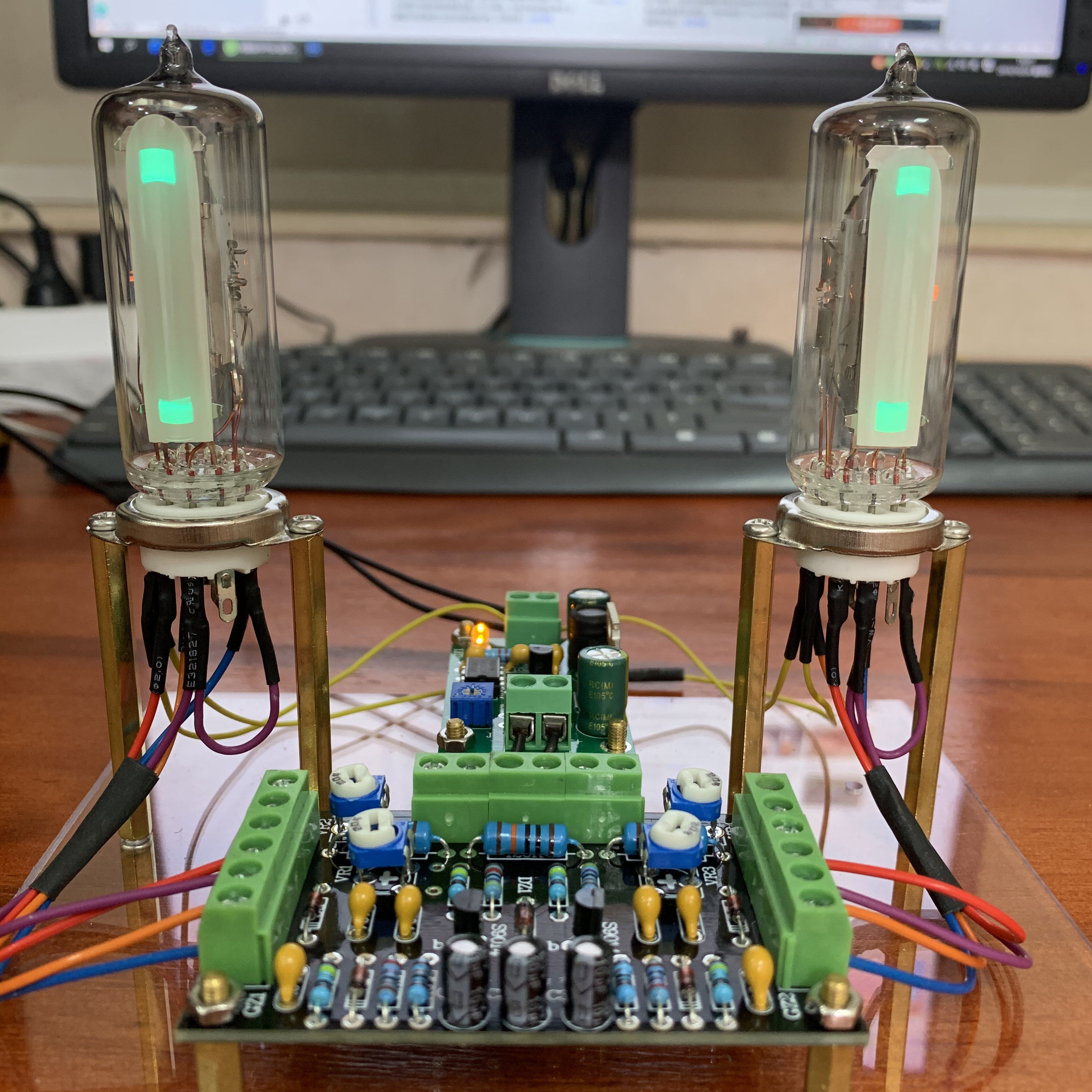

2. Этот комплект не является передней стадией и не имеет эффекта усиления мощности. Он использует флуоресцентные столбцы, чтобы показать изменения в амплитуде аудиосигнала.

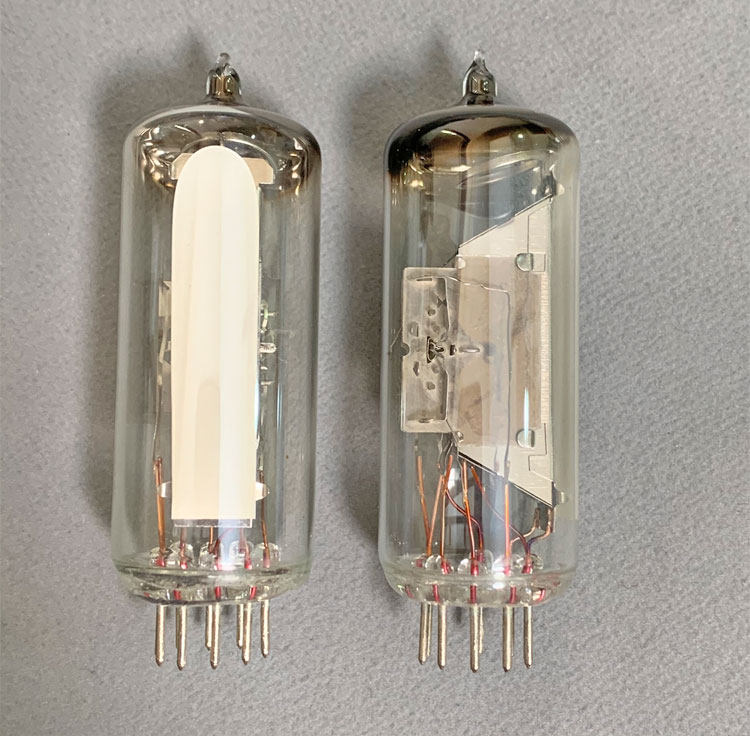

3. Из -за разницы между индивидуальными различиями между трубкой 6E2 две трубки непоследовательны  после зажигания флуоресцентная высота двух трубок различна, поэтому на приводной плате установлены два тонких резистора и VR4. двух трубок.

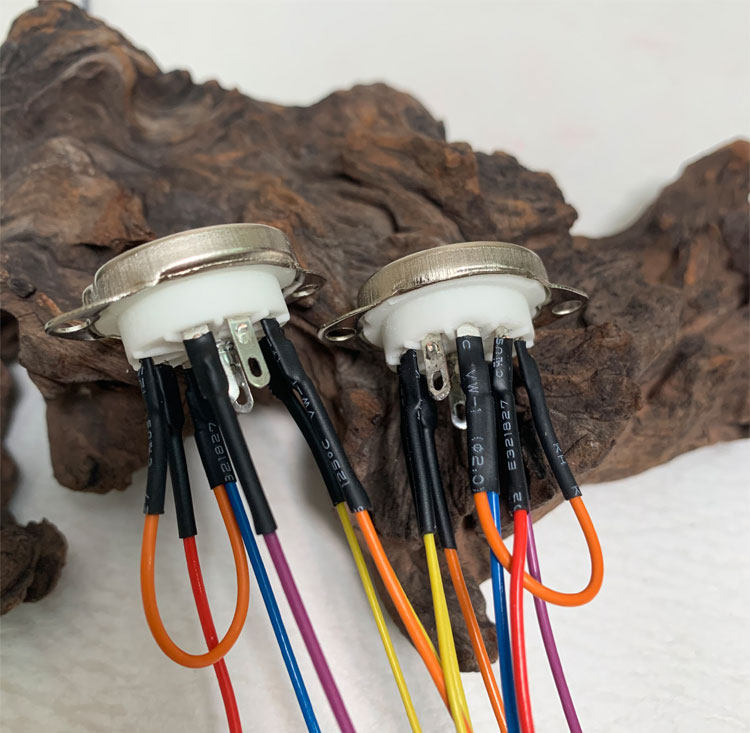

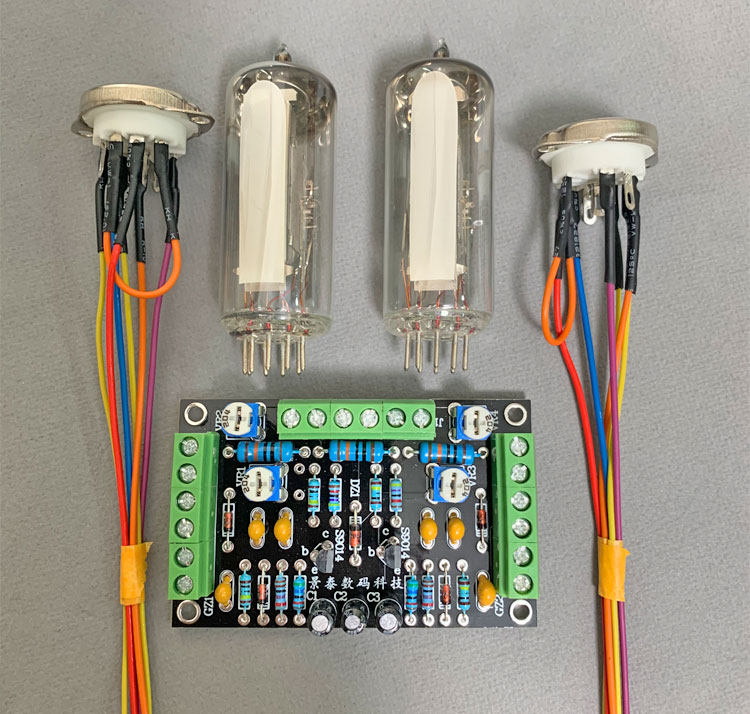

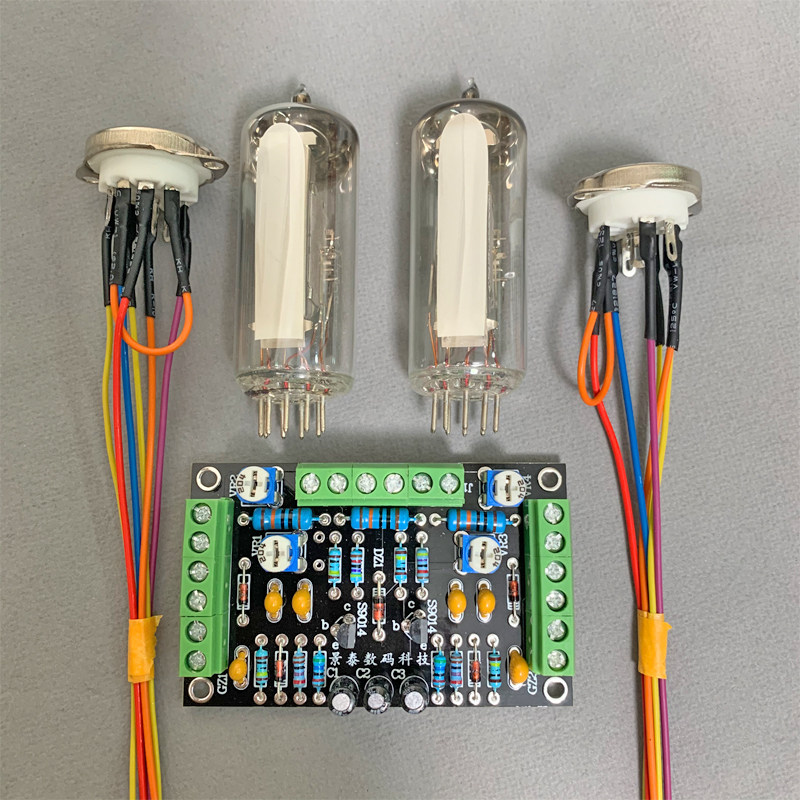

4,Проводка трубопровода: штифт трубы был приварен из линии удлинения и подключен к соответствующему номеру клеммы платы водителя в соответствии с цветом свинца (доставка инструкций по проводке)

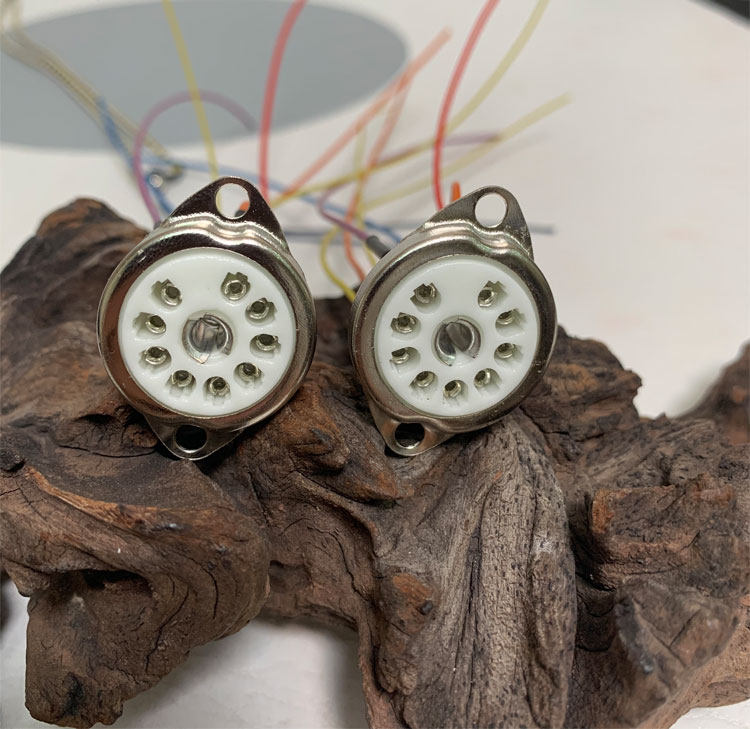

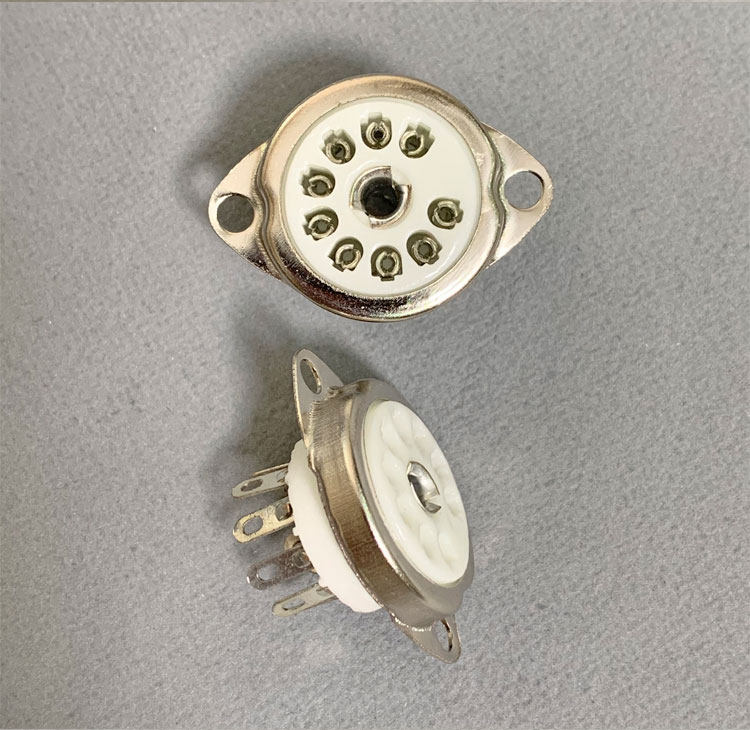

5. Сиденье трубы принимает универсальное маленькое девять -футовое керамическое сиденье керамической трубки и установленное расстояние отверстия 28 мм &Открытие панели NBSP; 18mm

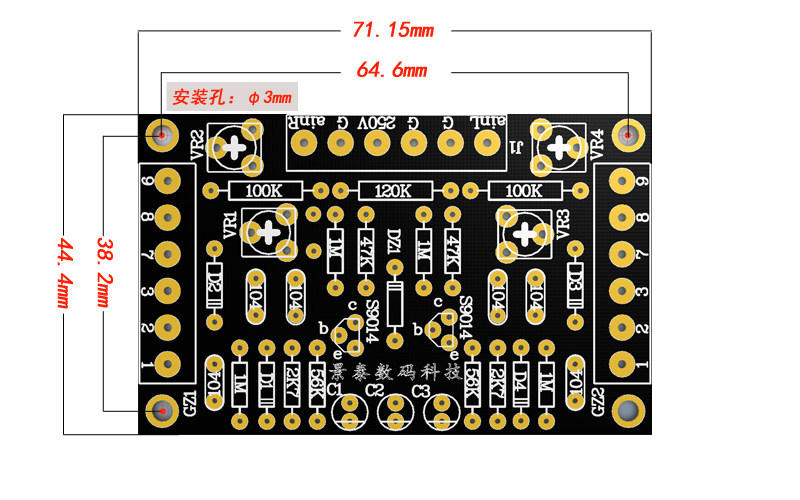

6. Проводка PCBA: ainr/ainl: вход звукового сигнала левого и правого канала
g: земля
  250V: (DC)

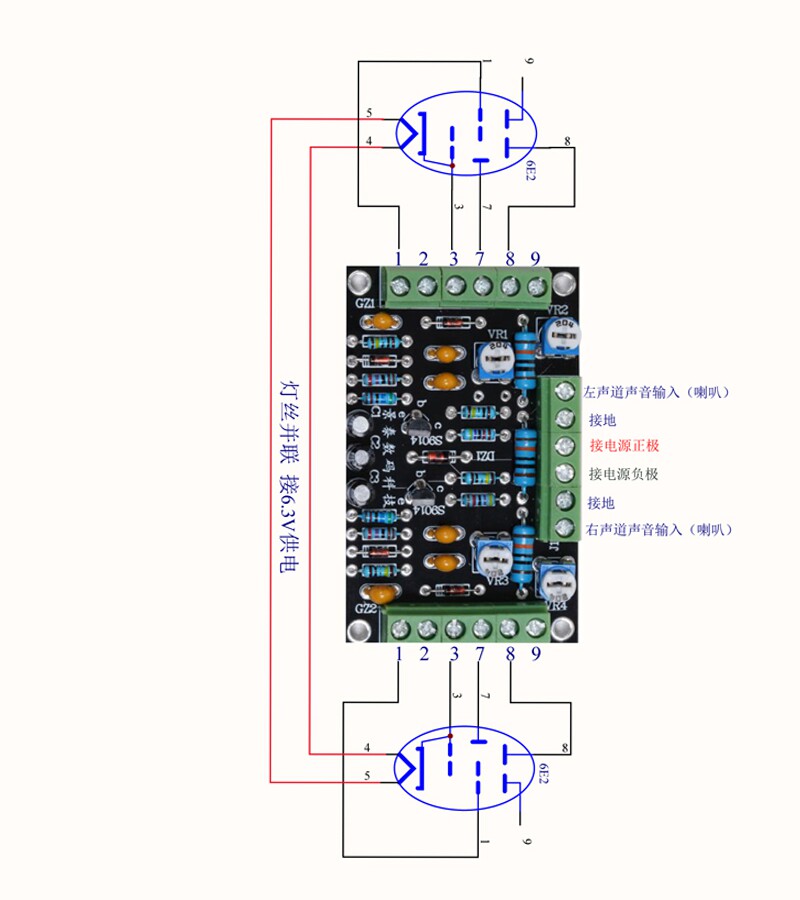

Серийный номер и инструкции терминалов проводов с левой и правой стороны:
1. Возьмите сетку, (6E2 Electronic Tube Signal Foot) заберите на сиденье 1 фут
3. Возьмите катод и заземление трубы, чтобы занять сиденье 3 фута
7. Управляйте сеткой и используйте ее для управления флуоресцентной высотой трубки, чтобы взять на себя 7 -й фут
8. Возьмите анод, 6E2 Electronic Tube Food Food, чтобы захватить 8 -й фут
4 или 5 футов сиденья трубы - малейшая нога питания (6,3 В.
Филат
  кандидаты в серии:

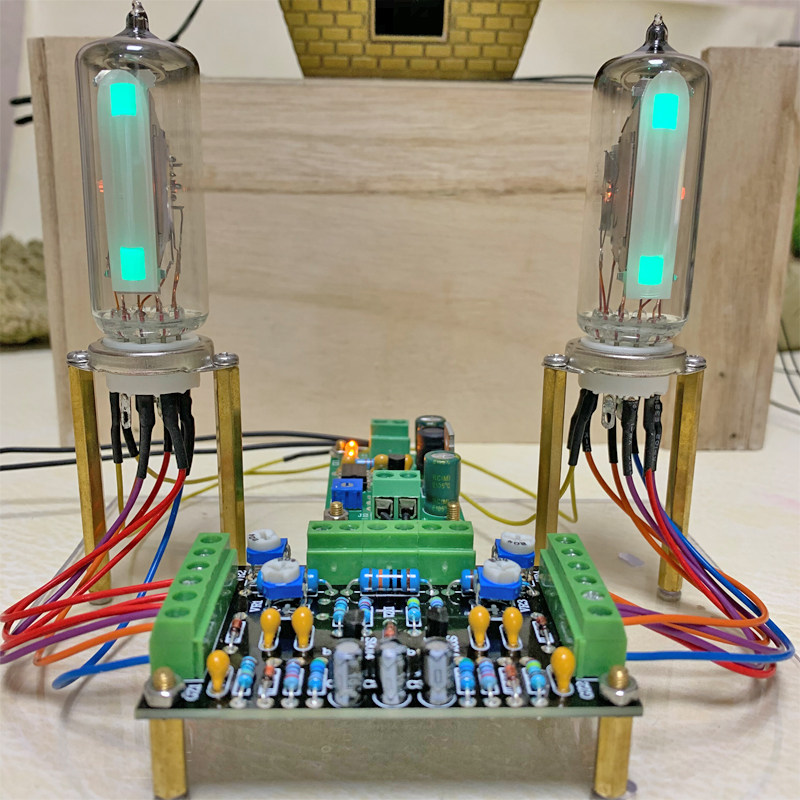

Кроншень и медный столбец на рисунке предназначены только для отображения

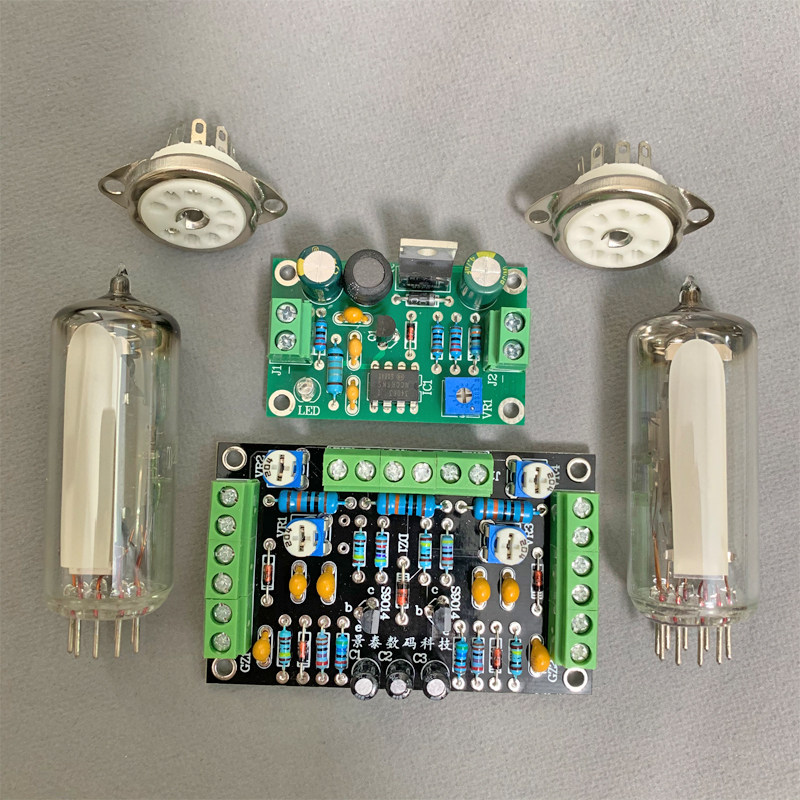

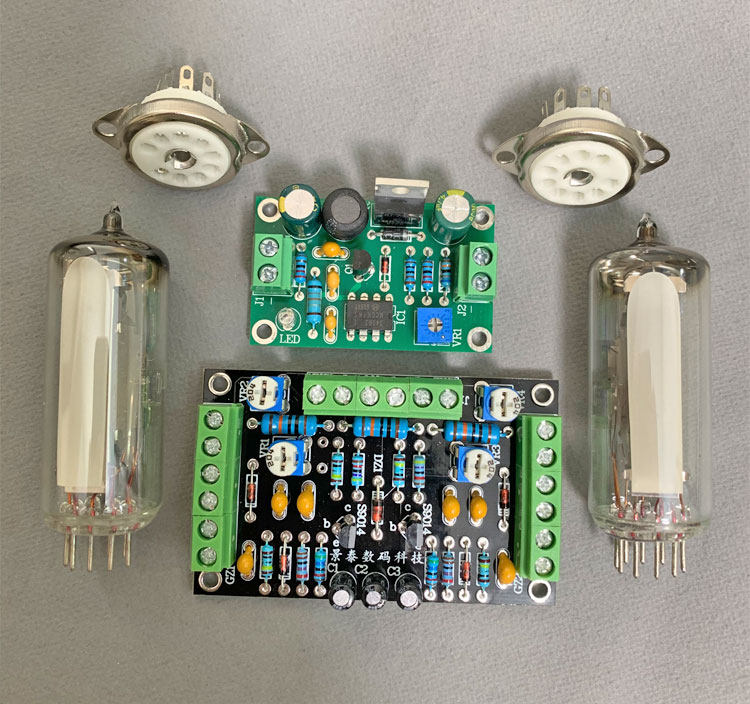

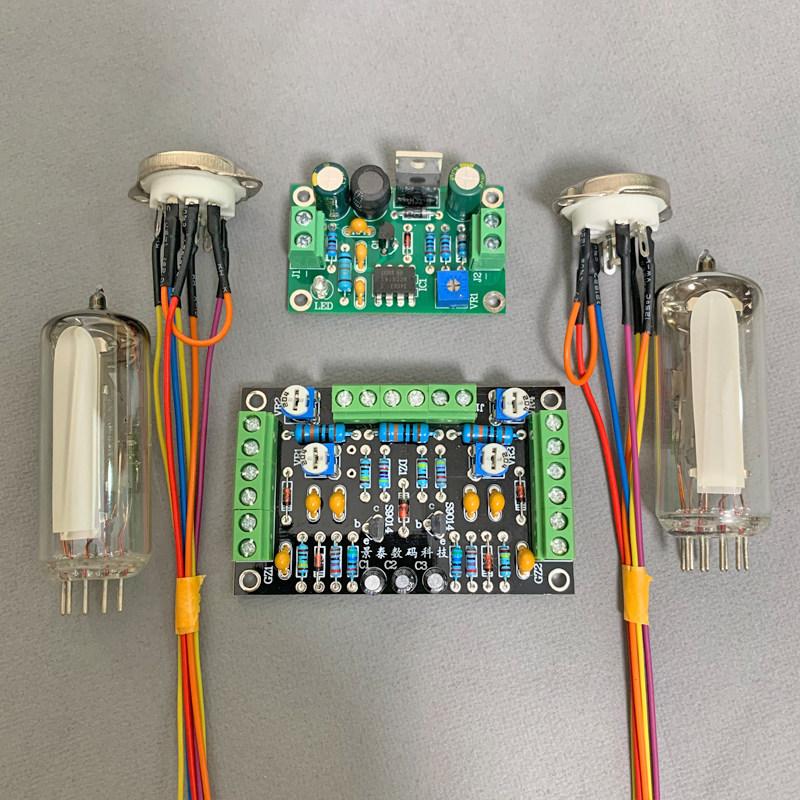

Комплект версии DC 12 В постоянного тока:

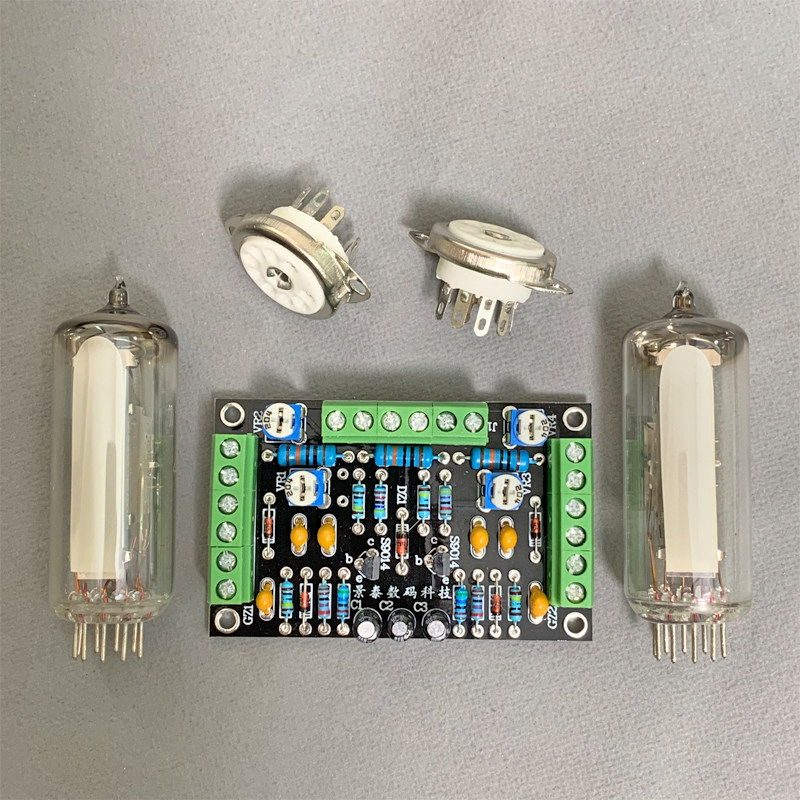

1: DC-DC Booster Poard: 1 блок (DC 12V Ускорение до 250 В регулируется)

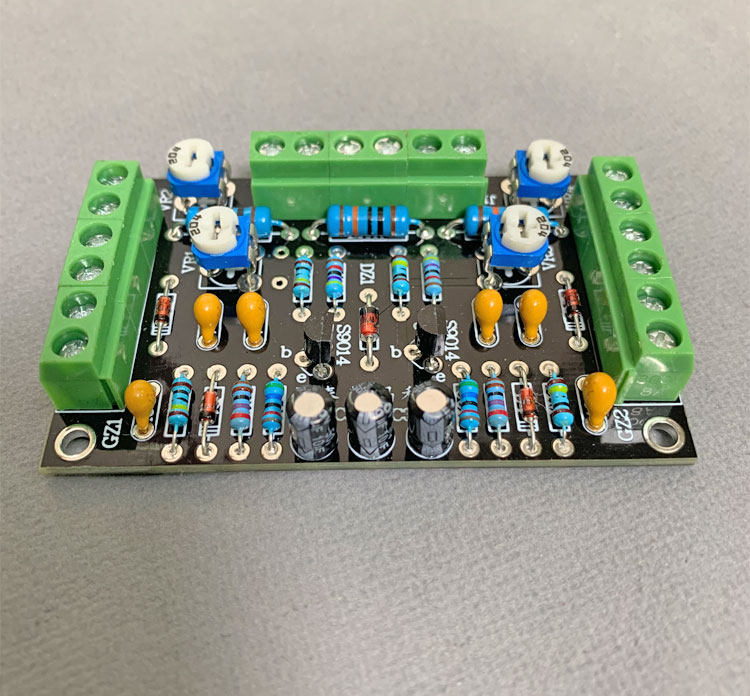

2: Double Road 6e2 Доска водителя: 1 шт.
3: 6E2 Электронная трубка: 2
4: сиденье трубки (с расширенным свинцом): 2
5: Питание: (адаптер, чтобы принести 12V2A)

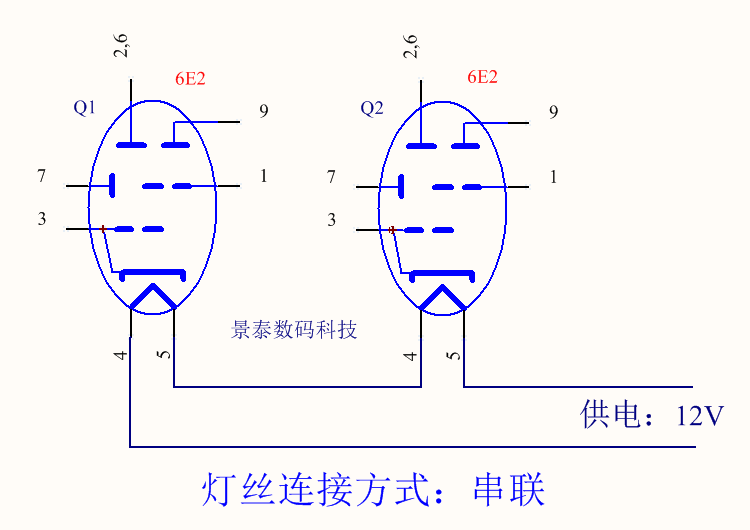

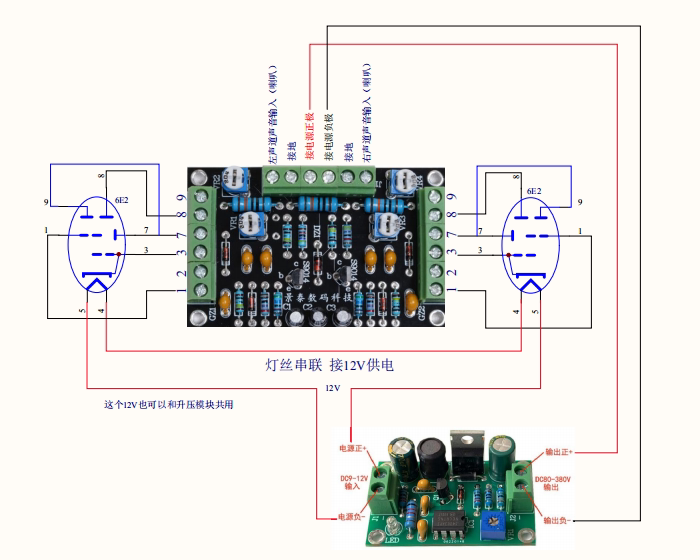

  DC 12V (питание 12 В после двух трубок нитей и Booster Boards)
  DC 12V сигнал проводки драйвера

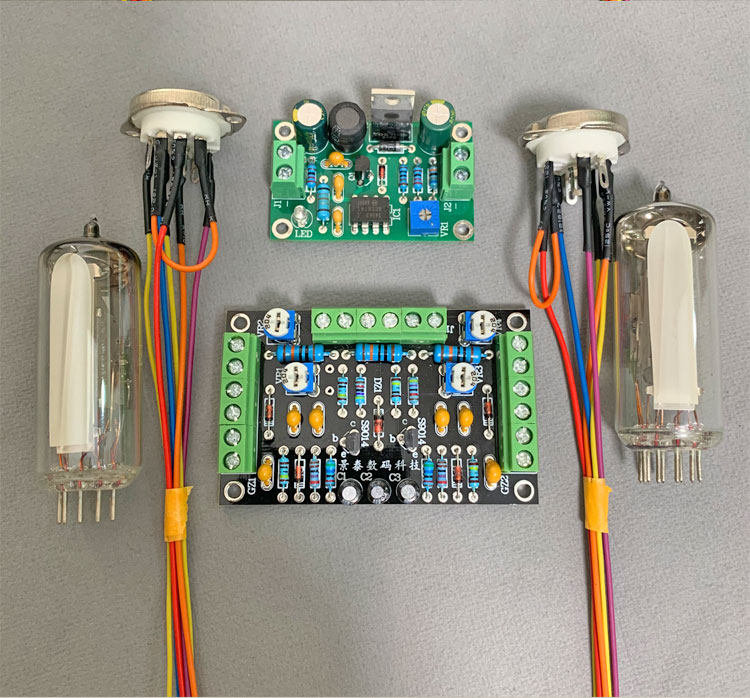

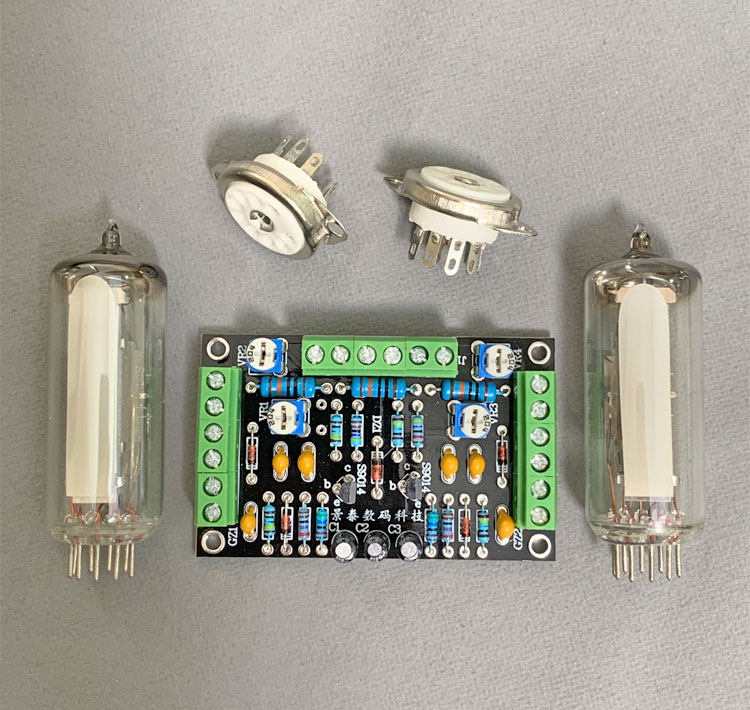

Power NIU водительский комплект:
1: Double Road 6e2 Доска водителя: 1 штука
2: 6E2 Электронная трубка: 2
3: сиденье трубки (с расширенным свинцом): 2
4: Источник питания: Power NIU (продажа для магазина) должна быть приобретена отдельно
>Exchange 180V исправьте DC 250V после исправления

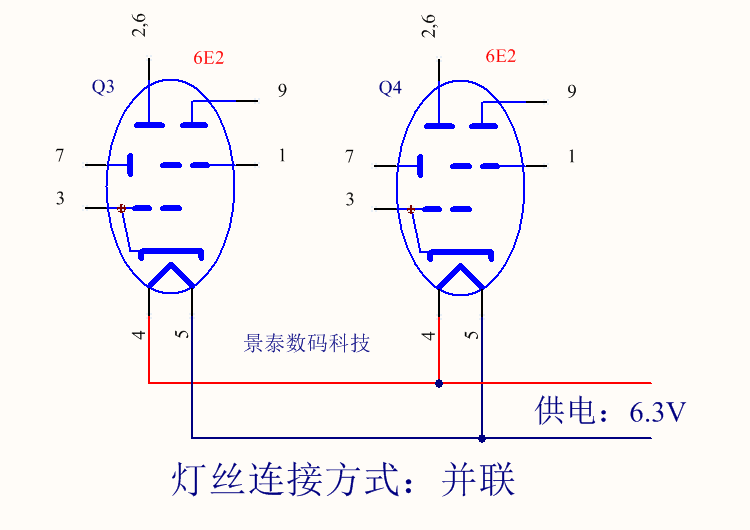

>6.3V
  сигнал проводки драйвера трансформатора
