Dynaco 6p14 EL84 10WX2 Пятковая пластина пластины пластины ecc83 ecc83
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Заготовленная плата не содержит электронных труб

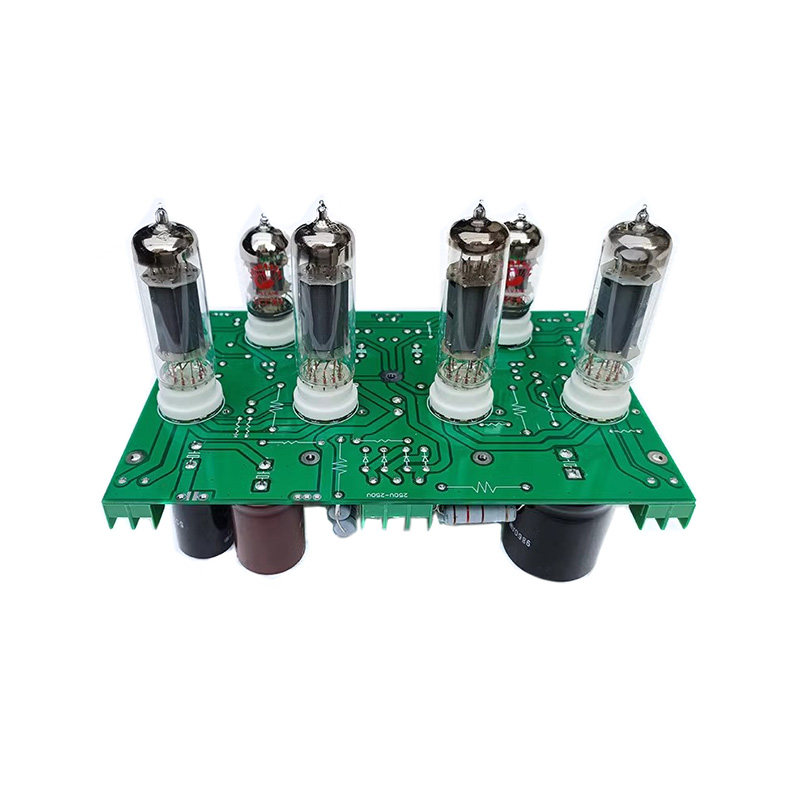

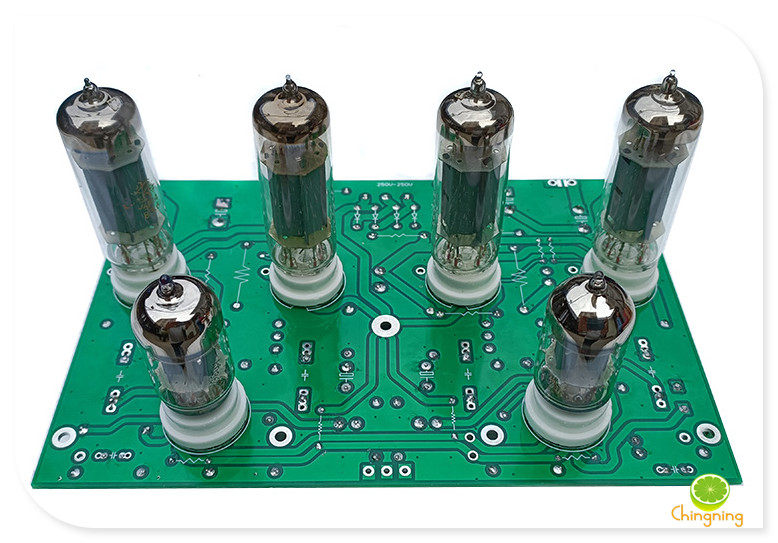

- Заготовленная плата содержит 6P14x4 ECC83X2
| Цвет: | Заготовленная плата не содержит электронных труб, Заготовленная плата содержит 6P14x4 ECC83X2 |

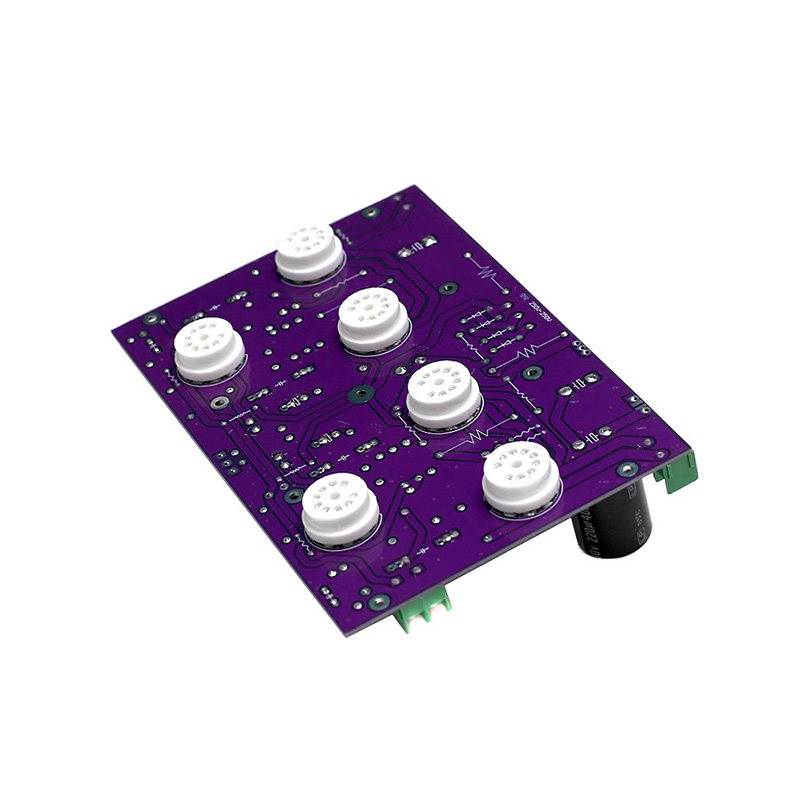

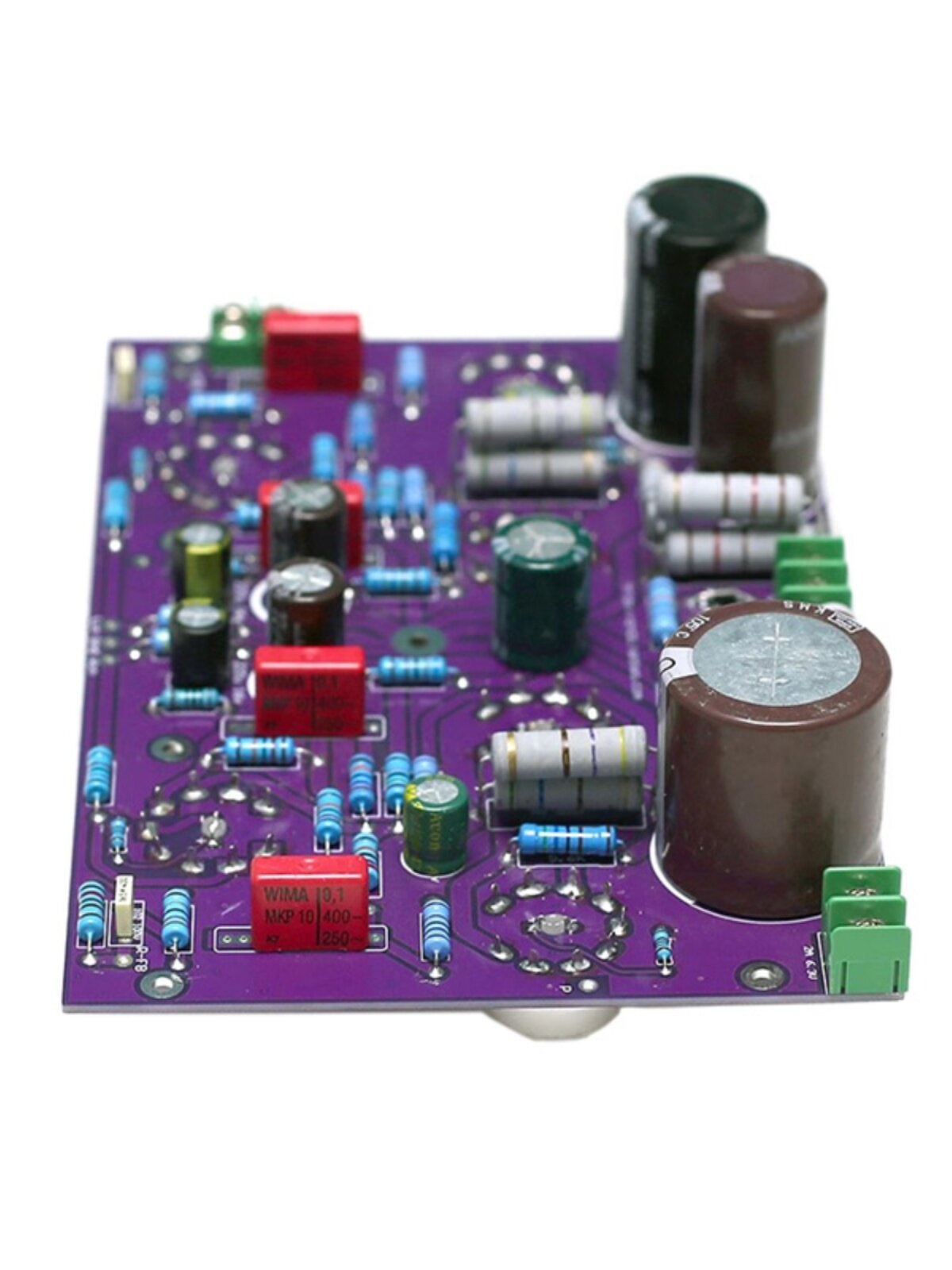

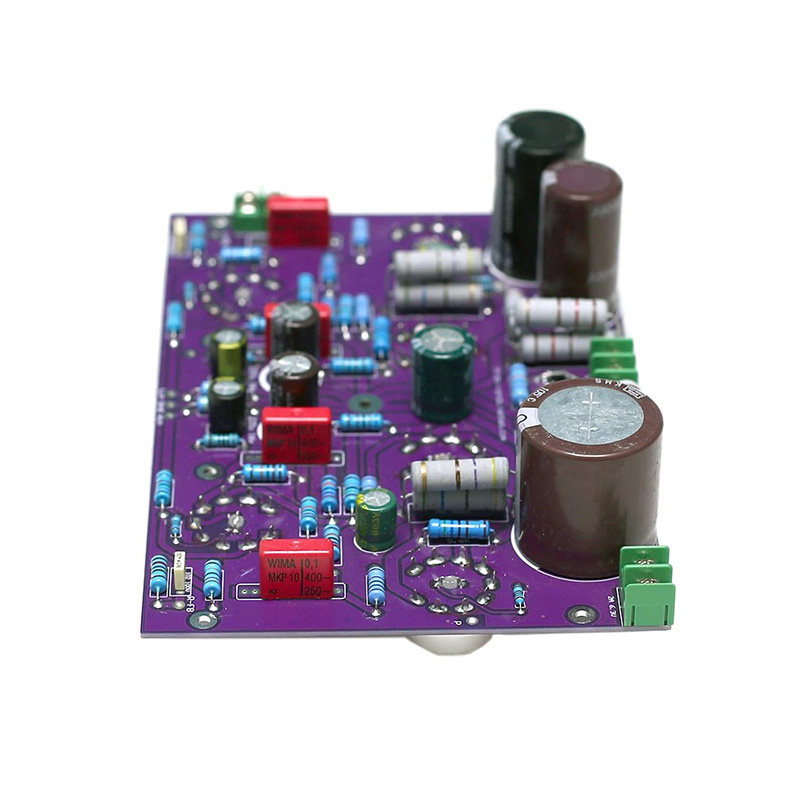

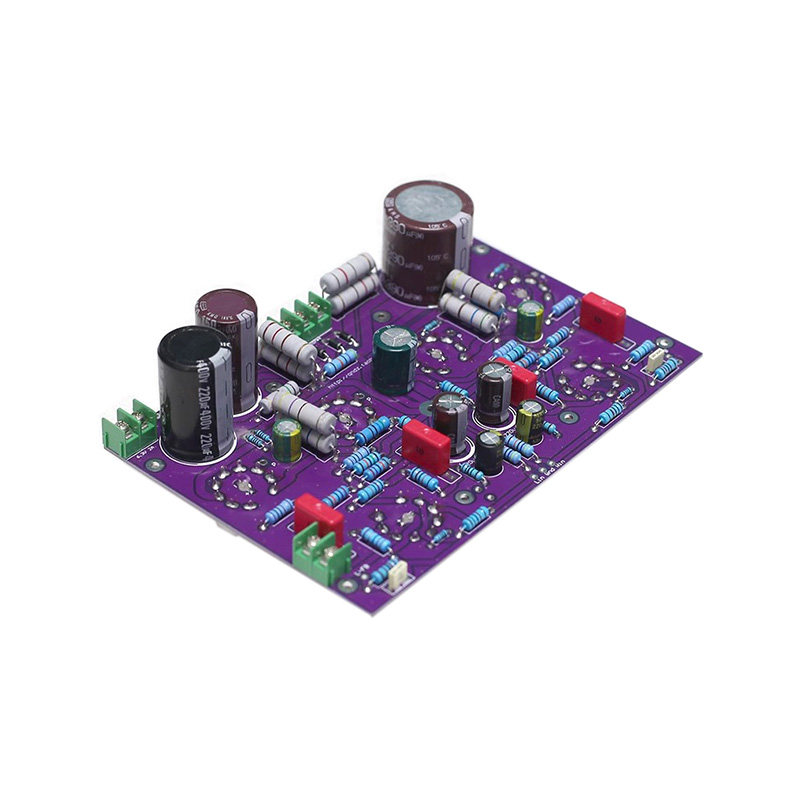

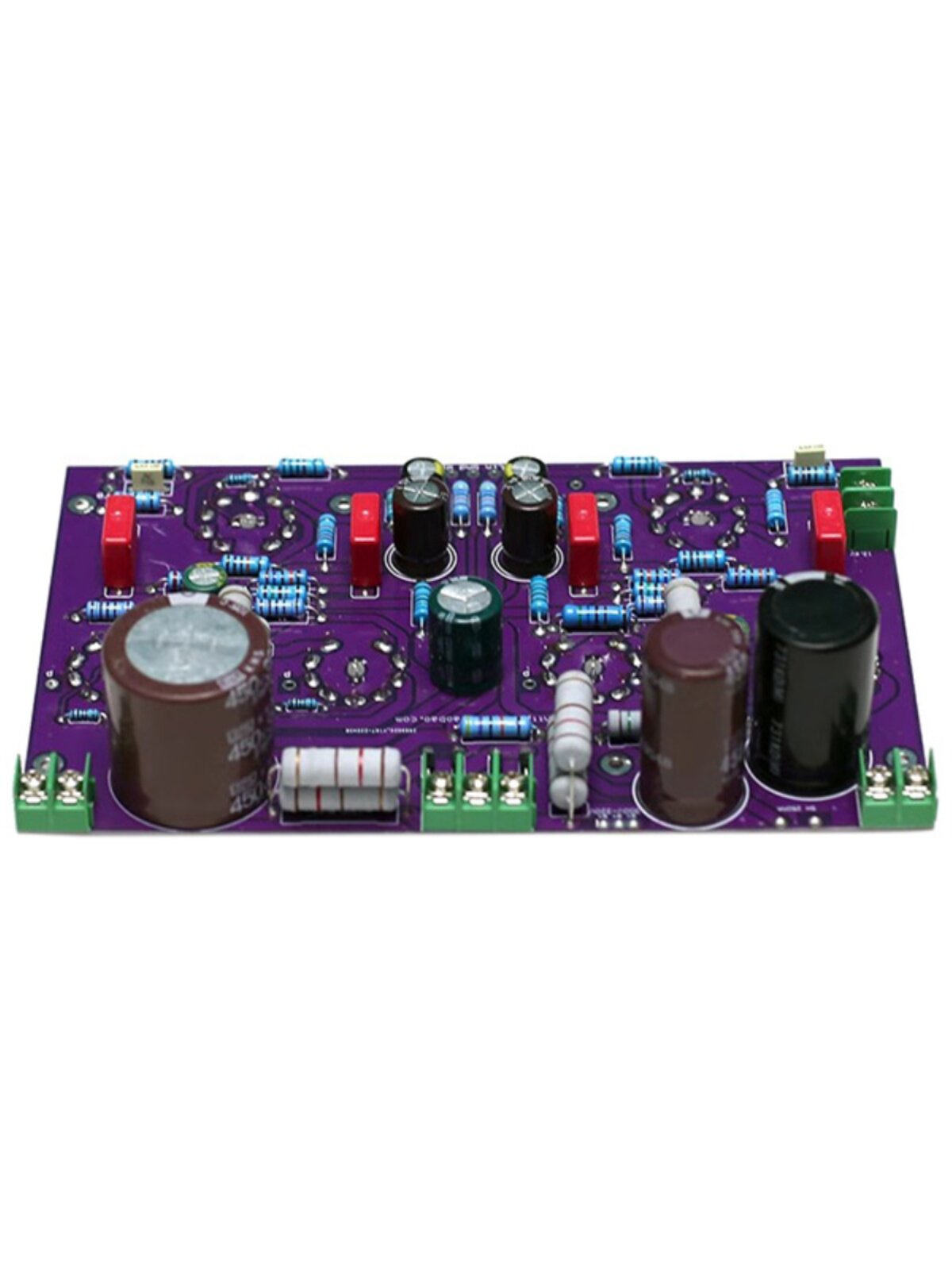

Примечание. В настоящее время цвет платы PCB фиолетовый, а не зеленый.
Модель: 6P14 (EL84) PUSH 10W*2 Стерео -саунд -лихорадка желчье трубопровод
Размер: 192 мм*126 мм, толщина пластины составляет 1,6 мм, двойная оловянная пластина, толщина меди 1 ампер.
Конструкция этой платы строго следует за принципом заземления линии заземления и тщательной макету. Даже если линия проволоки AC на плате находится на плате, шум очень мал.В случае отсутствия выбора динамики с большим объемом чувствительности 90 дБ не могут слышать шум.(Клиенты, которые любят сравнивать цену одну за один, чтобы рассчитать деньги на торговлю, пожалуйста, не беспокоить, технология также является ценностью)
Эта плата может работать с электронными трубками, доступа к трансформаторам питания, задохнутыми кругами (необязательными) и выходными трансформаторами.

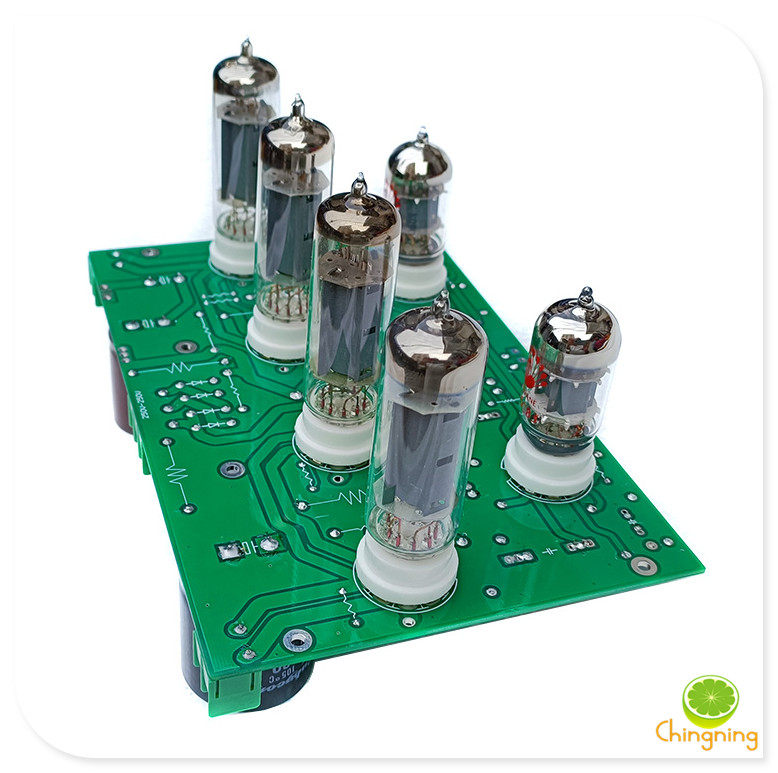

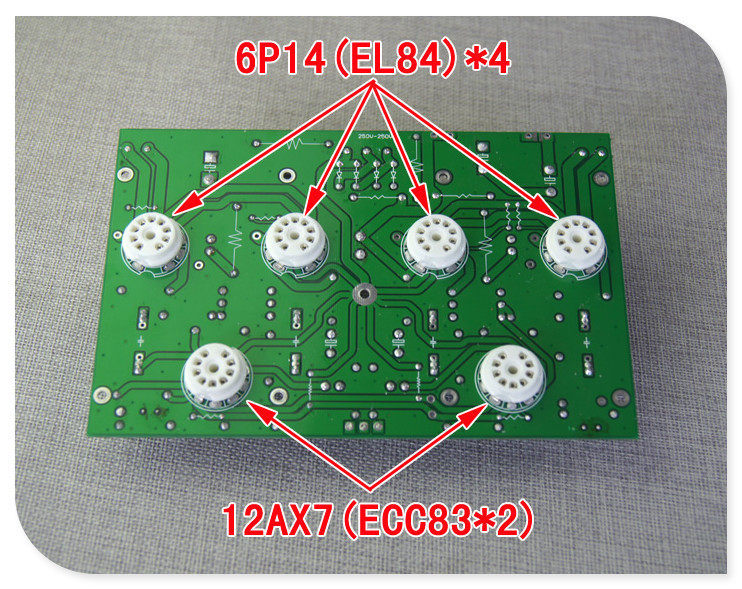

Пакет, содержащий электронную трубку: 4 6P14 Power Tribes, и голос двух дворян ECC83 (может быть заменен на 12AX7 непосредственно) для продвижения трубки.
4H 250 мА УГРАНИЧЕНИЕ КРУГНА Адрес: https://item.taobao.com/item.htm?
150W Power Transformer
Требования к напряжению и току:250 В 0,35А;
30w push -pull Вывод
Требования к параметрам вывода трансформатора: 8K push -pull, 20 Вт или более, без суперлинейного.
Ссылка на схему (только для справки, все параметры отмечены на плате как преобладающая, и этот магазин не предоставляет полную схематическую диаграмму. Не консультируйтесь. Метод соединения. Не желчье исправление)
Схема Dynaco 6p14 Push -Pull очень умна. Это две позиции от 12Ax7 в одном теле. Это как усиление напряжения, так и автоматическое баланс. Сопротивление 1K -это последнее прикосновение. Вторичное из выходного трансформатора представляет собой хвост на хвостовом уровне. , и это также отрицательное сопротивление обратной связи кольцевой цепи!Одним из них является три позиции, которые не только экономит детали, но также уменьшает дополнительный шум и искажение частей.Уровень мощности принимает гиперлинейную (UL) структуру, которая учитывает баланс эффективности и искажения. После небольшой модификации выходная мощность может достигать 10 Вт THD = 0,4%, а демпфирование превышает 4,0. При таком Простая линия, такие показатели действительно превосходны!Некоторые улучшения в источнике питания сделали некоторые улучшения, изменившись на фильтрацию CRC третьего уровня, и вся машина S/N может достигать -107DB Фон с таким низким шумом (160uv от остаточного напряжения шума) представляет собой плотный динамик уха, чтобы остановиться до небольшого шума.

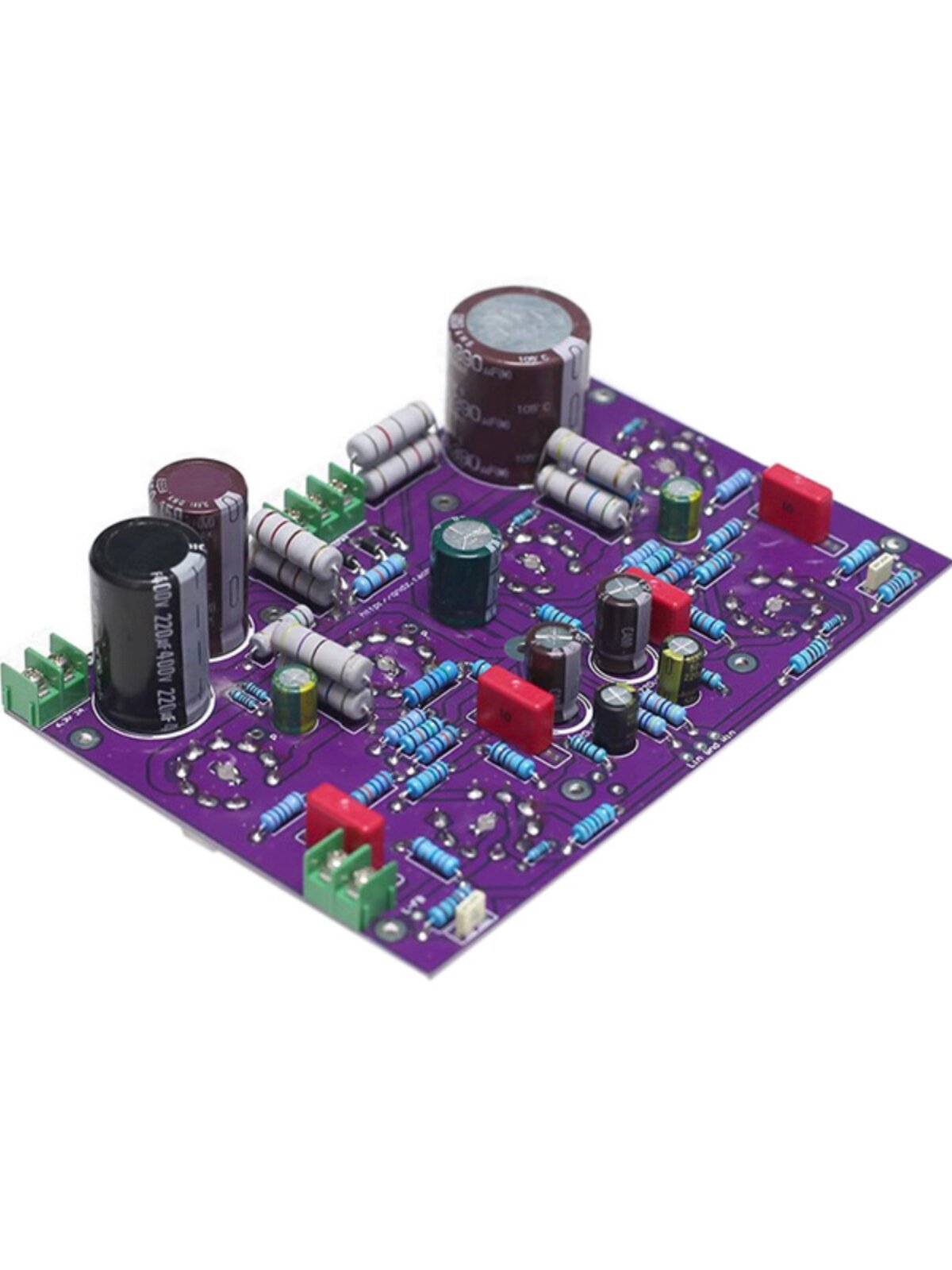

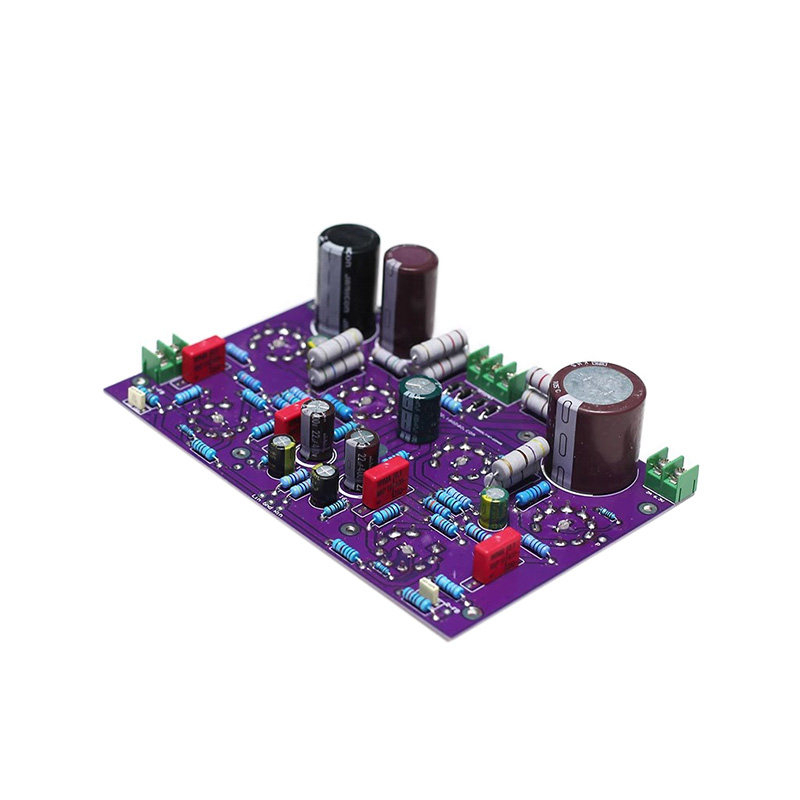

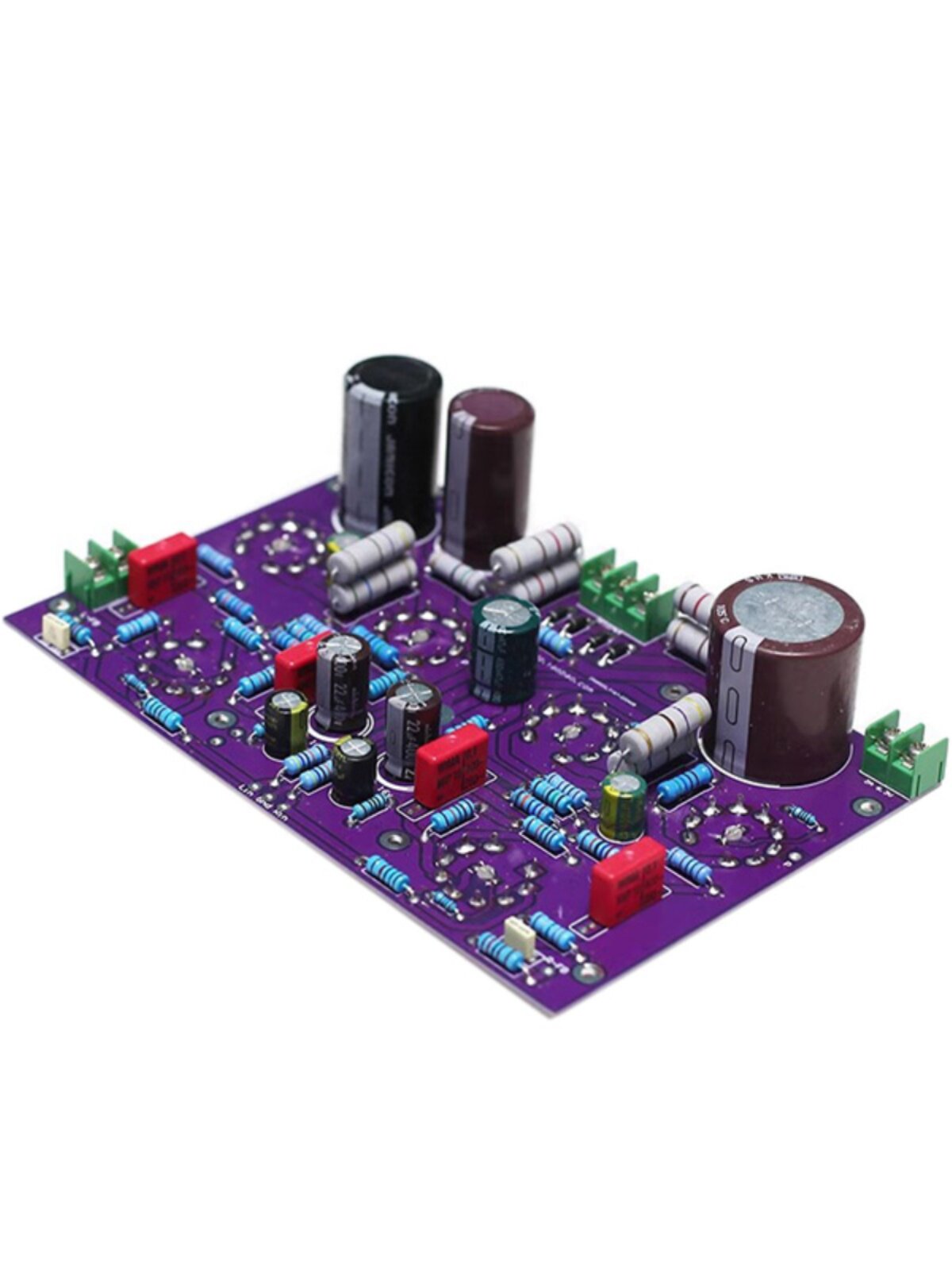

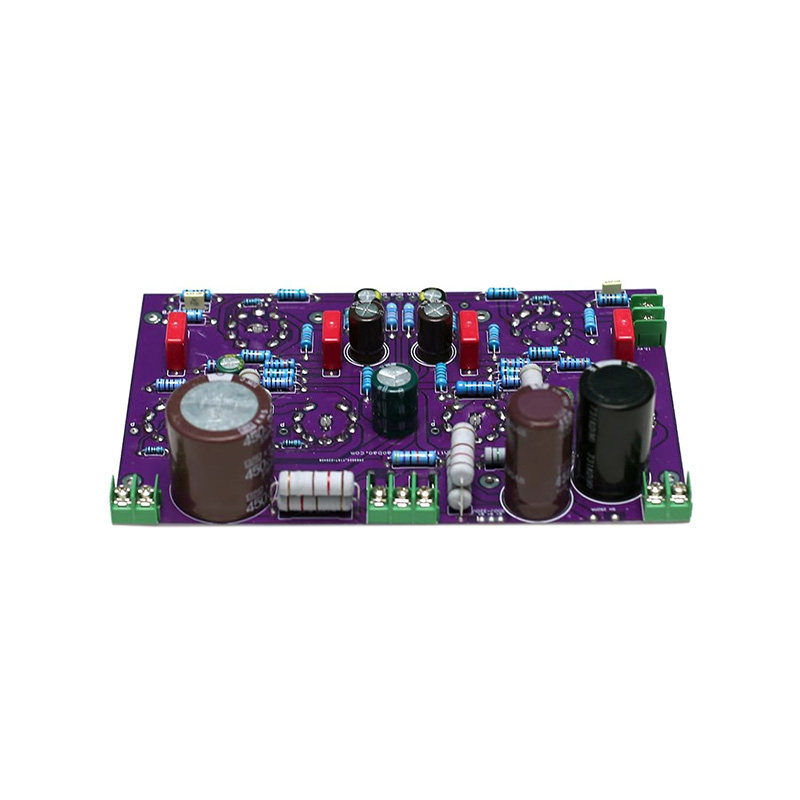

В основном используйте импортируемую сборку компонентов:
RF107*4 быстро восстанавливает определение диода, как близко к эффекту желчного пузыря.
390U/450V Японский рубиновый электролитический фильтр*1;
WIMA 0,1 UF/400 В уровня конденсатора MKP соединяется*4
Большое количество точных медных ног сопротивления металлических мембран, небольшой тепловой шум.
Серебряная керамическая трубка, с оранжевым светом, чтобы осветить дно электронной трубы
Эта плата превосходна. Конденсаторы, используемые на приведенных выше изображениях, предназначены только для справки. Если проблема изменений партии покупки, мы не уведомим его отдельно, но заменим ее на тот же компонент.

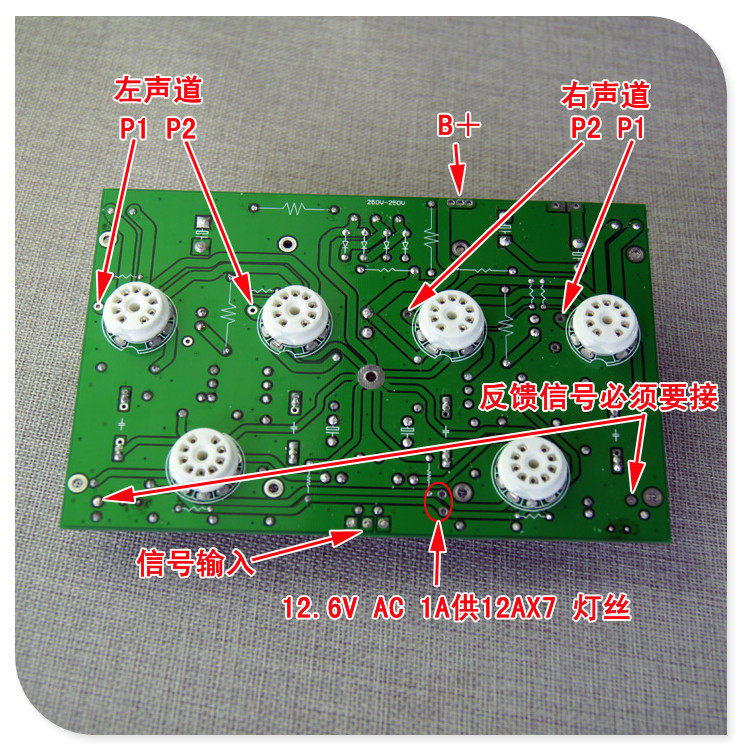

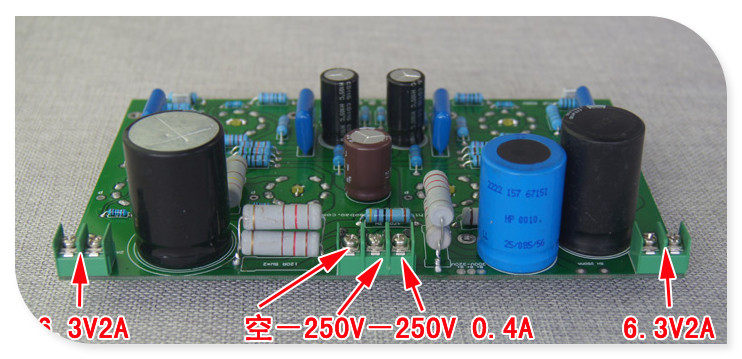

[Схема схема проводки следующим образом]

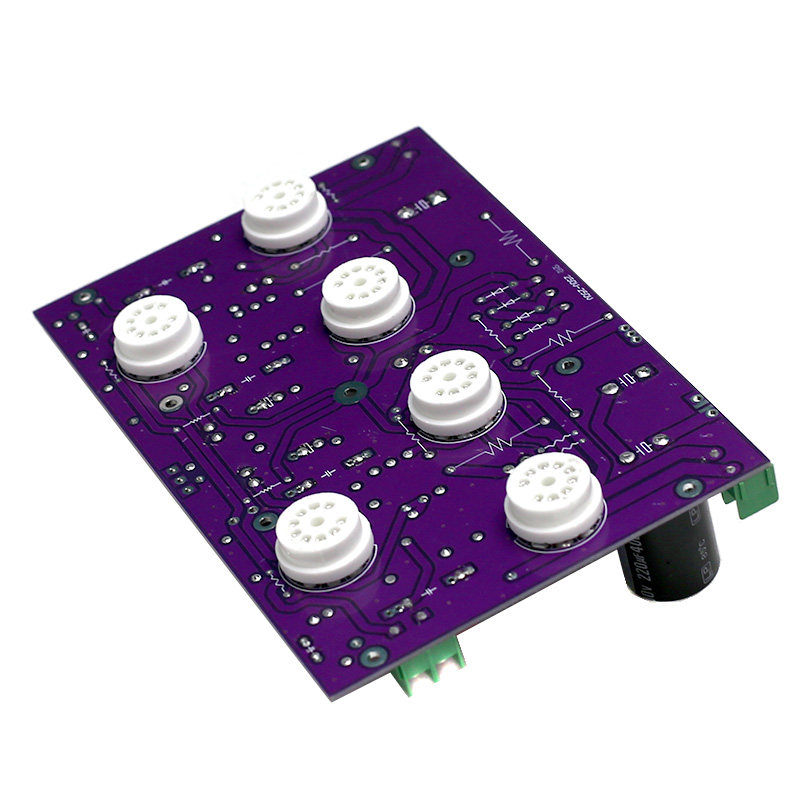

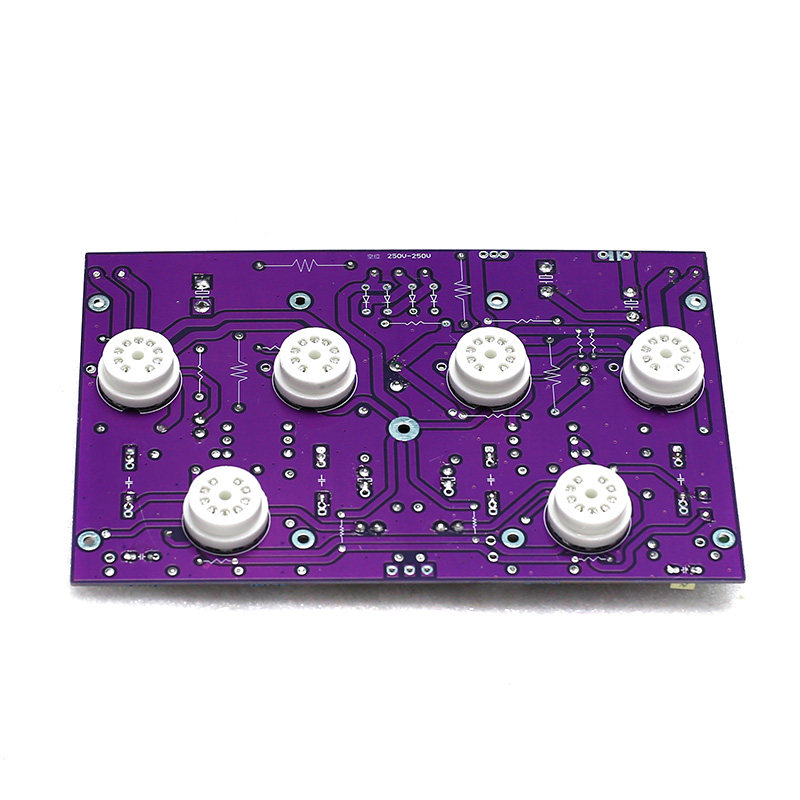

Две стороны этой платы Электронная трубка и другие компоненты могут выделить электронную трубку для установки ее за пределами шасси. Видмозации следующие:
Если изображение неясно, сохраните его на компьютере и проверьте.Если вы не понимаете диаграмму подключения, сделайте снимки после подключения провода, а затем подтвердите, что вы можете позвонить.Поместите тест на рог или поддельную нагрузку во время тестирования, в противном случае его будет легко сжечь или скот.

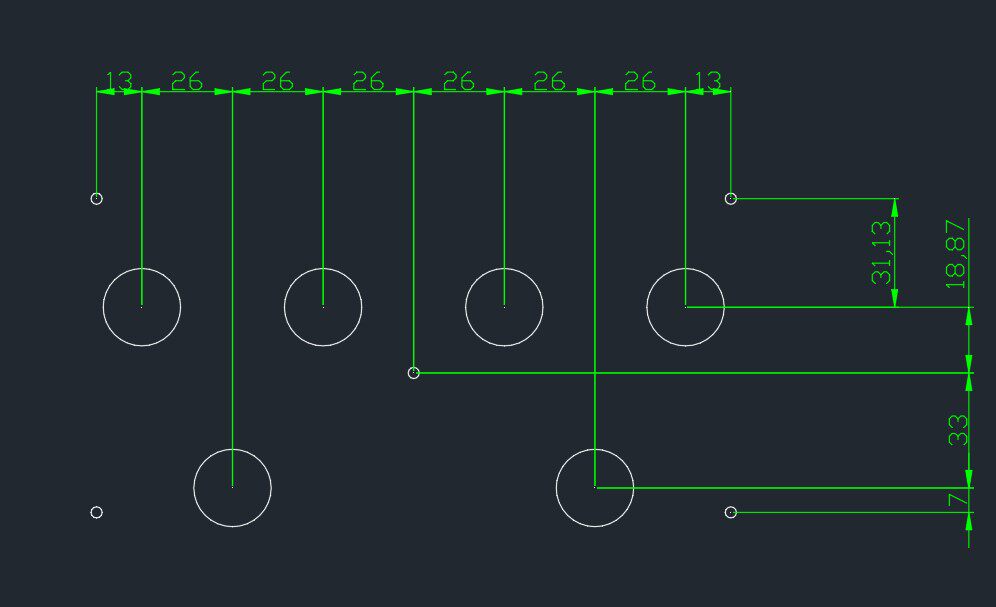

【Открыть карту размера -отверстия】
