6N3 5670 SRPP BLEAVE ПЕРЕДНЯЯ ПАЛКА 5Z4P Выпрямитель 6E2 Индикатор кошачьего уровня глаз
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Защита от пайки с электронной трубкой GE5670
- Позитивная сварка электронной трубкой 6Н3
- Позитивная сварка с помощью электронной трубки GE5670
- Обратная пайка электронной лампой 6Н3.
| Цвет: | Позитивная сварка с помощью электронной трубки GE5670, Защита от пайки с электронной трубкой GE5670, Позитивная сварка электронной трубкой 6Н3, Обратная пайка электронной лампой 6Н3. |
Ссылка на поддержку трансформатора:https://item.taobao.com/item.htm?id=524353689384
(Трансформатор можно устанавливать горизонтально, вертикально, горизонтально и т. д. Трансформатор необходимо приобретать отдельно, в цену не входит трансформатор)
информация о продукте
Все компоненты в этом продукте являются оригинальными, простыми и невинными и чистыми качеством; использование высококачественных оригинальных деталей не только гарантируется качеством безопасности и длительным сроком службы. Также важнее, чтобы реальная производительность достигла сильной гарантии целей дизайна.
■Использование оригинальных новых компонентов
■Высокое напряжение источника питания фильтруется с использованием метода CLRC (конденсатор-индуктор-сопротивление-конденсатор), и на плате вообще нет транзистора. В выпрямителе используется 5Z4P или 5U4C, что обеспечивает достаточный запас по току.Для схемы требуется ток менее 20 мА, а 5Z4P обеспечивает ток 150 мА. Дроссель не является обязательным, а уровень шума очень мал, даже когда он не используется.Нить накаливания использует источник питания переменного тока и повышает вероятность снижения шума, а звук получается живым и не скучным.В качестве конденсатора высоковольтного фильтра используются два конденсатора PHILIPS емкостью 150 мкФ из Нидерландов.
■выводКонденсатор муфты использует гонконгскую пленку TE 1UFMKP, а катодная емкость использует TE MKP 1UF+Siemens 4700p.
■Точность сопротивления&Plusmn; 1%Пять -Трирующая металлическая мембрана сопротивление, сильная стабильность.
■Печатная плата изготовлена из двухсторонней платы толщиной 1,6 мм, меди толщиной 2,0 унции и полностью оловянного напыления, чтобы обеспечить хорошую пропускную способность больших и малых токов.Качество печатной платы.В проводке печатной платы используется одна точка заземления, что обеспечивает хорошее соотношение сигнал/шум для платы.
■ Потенциометр использует японский Alps 16 A100K Plum Stalk Potentiometer.

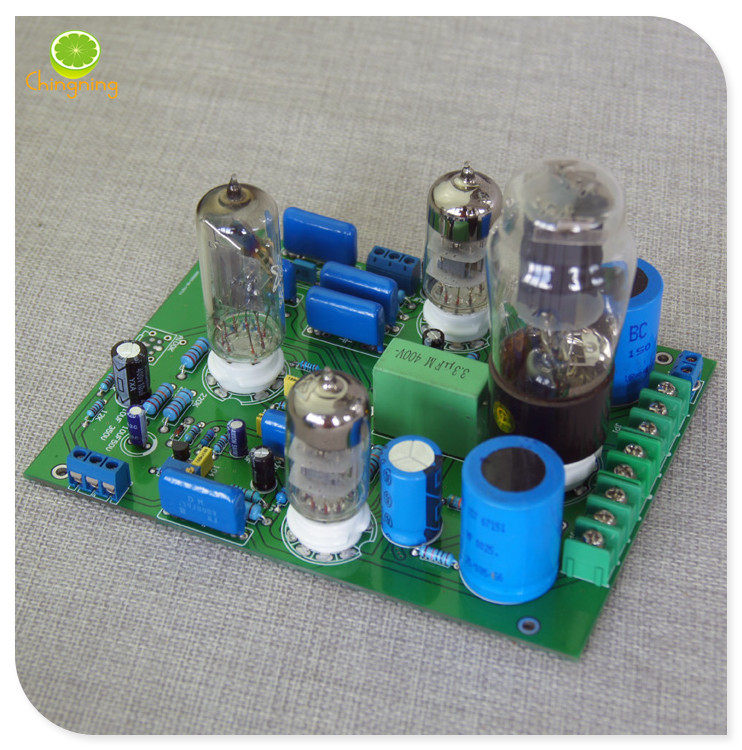

■В комплект поставки по умолчанию входит одна выпрямительная трубка Sugon 5Z4P, одна индикаторная трубка Shanghai 6E2, две слюдяные трубки Beijing 6N3-J или две слюдяные трубки GE5670 2. Пожалуйста, выберите в зависимости от упаковки, какая трубка вам нужна.Положительная пайка электронной трубки означает, что компонент и электронная трубка находятся на одной стороне, а обратная пайка означает, что компонент и электронная лампа находятся на обеих сторонах печатной платы.
■Размер платы: 160 мм * 120 мм, высота 110 мм (верхняя высота 5Z4P), 6N3 и 6E2 оснащены желтыми светодиодами внизу, а эффект ночного свечения также весьма очарователен.Вы можете выбрать синие, красные, зеленые, желтые или оранжевые светодиоды.Вам нужно оставить сообщение.Если вы не оставляете сообщение, оно по умолчанию излучает желтый свет. Сообщения, оставленные в чате, не соответствуют действительности.
■Рабочее напряжение: 230В-0-230В 40МА (допустимо 240В или 250В, необходимо увеличить сопротивление R1); 6,3В 1А; 5В 2А , если дроссель не используется, клеммы L-L необходимо закоротить.
■Применимо к любому усилителю задней мощности.
[Технические характеристики]]
1. Чувствительность ввода (чувствительность ввода): 200 МВ
2. Выход напряжения: 2 В (RMS THD<0,03%)-25В, прирост напряжения относительно большой, примерно в 13 раз.
3. Соотношение сигнала и шума (отношение S/N): 95 дБ
4. Частотная характеристика (частотная реакция): 10 Гц-40 кГц (-0,5 дБ)
5. Входной импульс: 100 кОМ
6. Выходной импеданс: 600OM
7, Изоляция канала: 65 дБ
Справочная принципиальная диаграмма: (См. Его архитектуру схемы, параметры компонентов подлежат фактическому объекту платы)
