15W Одиночная говядина 1K 2,5K 3K 3K 3K 4K 4,2K 5K Электронная трубка выходной трансформатор OP864201
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 5K
- 1K
- 4.2K
- 4K
- 3K
- 2.5K
- 3.5K
- 3.3K
| Цвет: | 3K, 2.5K, 3.3K, 3.5K, 4K, 4.2K, 1K, 5K |

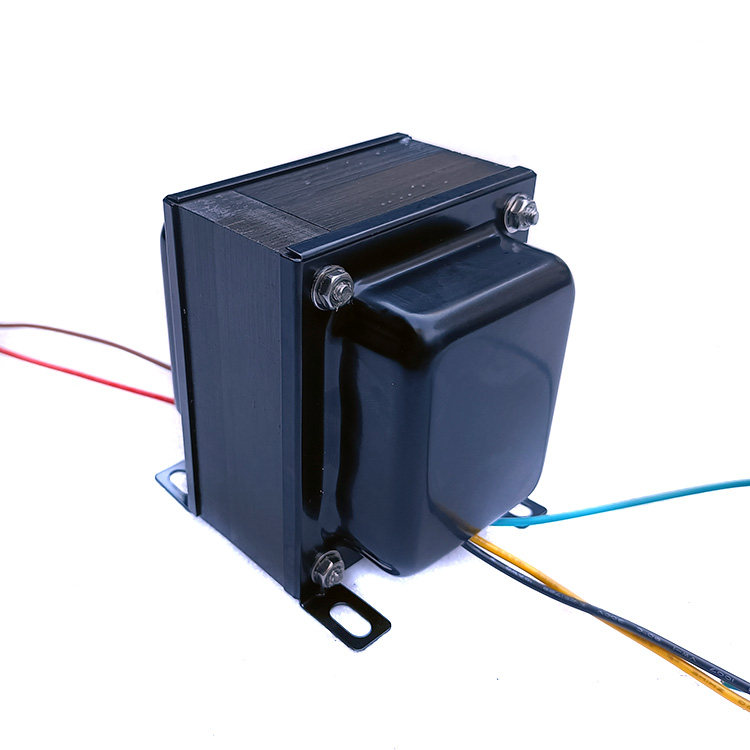

Несимметричный выходной трансформатор усилителя 15 Вт EI86*42 (150 юаней за одно устройство, 300 юаней за пару) с различными входными сопротивлениями на выбор или по индивидуальному заказу.Выходное сопротивление 0-4-8 Ом
Размер ядра: ширина языка 28,5 мм * толщина стека 42 мм.
Способ намотки: 3 зажима 2, краска, погружённая в вакуум, бумажная прокладка между слоями (не слой за слоем)
[Следующие данные основаны на входном импедансе 4,2 К в качестве справки, и измеренные значения различных импедансов будут разными.】
Количество индуктивности: l> 35H@100HZ
Первичное сопротивление постоянного тока<:338Ом
Входное сопротивление: 4,2 К (любое значение сопротивления можно настроить)
Выходное сопротивление: 0-4-8 Ом (любое значение сопротивления можно настроить)
Материал сердечника: изоляционный отожженный лист Z11 толщиной 0,35 мм, импортированный из Японии.
Материал эмалированного провода: чистота 99,9% QZ-2, двухслойная бескислородная медь, устойчивая к высоким температурам, произведенная в Цзянмэнь, провинция Гуандун, с сопротивлением напряжению 1000 В. Провод QZ-2 намного прочнее эмалированного провода прямой пайки QA-1.Провод QA легко сломать и закоротить. Преимущество в том, что нет необходимости удалять краску вручную, что экономит трудозатраты, и ее можно паять непосредственно паяльником.
Метод экранирования: вертикальное боковое экранирование.Если вам нужны другие способы установки, свяжитесь с официантом. Поддерживается любой метод установки.
Вес: 2 кг
Полоса пропускания: 30 Гц-20 кГц (если индуктивность ниже, чем у нас, а полоса пропускания и низкая частота ниже, чем у нас, это будет хвастовство)
Метод изоляции: погружение в изолирующую краску (если лист кремниевой стали необходимо почернить, добавьте 5 юаней, теперь вы видите исходный цвет листа кремниевой стали)

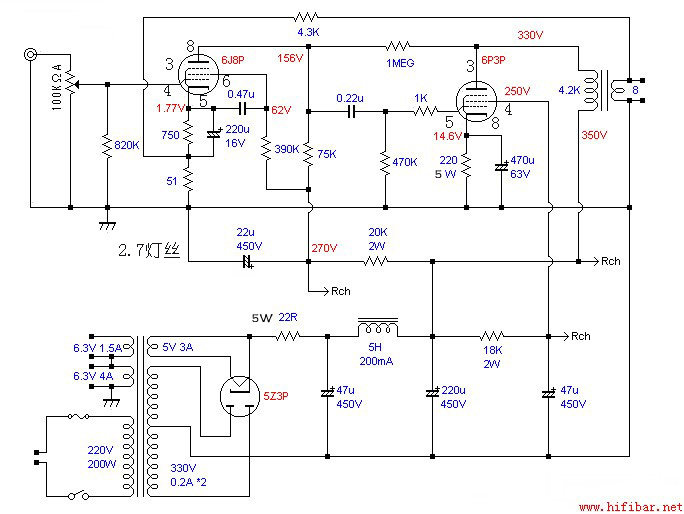

Принципиальная схема приложения:
Печатная плата и полная машина этой схемы доступны в нашем магазине.
Для установки можно выбрать различные боковые крышки, кронштейны и другие методы.Пожалуйста, найдите“86”
Все выходные трансформаторы в нашем магазине наматываются на полностью автоматических электромонтажных станках с ЧПУ (отдельные модели наматываются вручную), чтобы соответствовать требованиям аудиотрансформаторов с хорошими частотными характеристиками в диапазоне высоких частот.Индуктивность рассеяния и распределенную емкость пакета обмоточных проводов стараемся сделать как можно меньшими. По этой причине в производственном процессе мы используем послойную сегментацию и многопроволочную параллельную обмотку для пакета проводов первичной стороны, чтобы уменьшить индуктивность рассеяния и распределенную емкость трансформатора.
