[BC1 圆盘瓷盘可调电阻50W 50R滑动变阻器 大功率可变电位器50欧]

Цена: 592руб.    (¥28)
Артикул: 527237289567

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市杰顺达电子商行
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
  • Информация о товаре
  • Фотографии

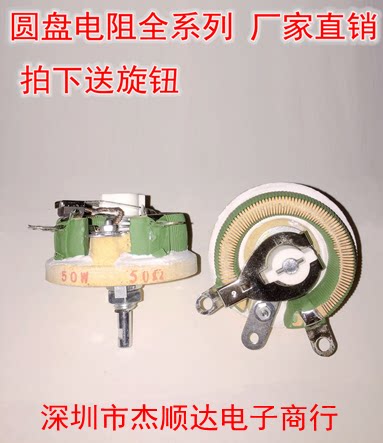

[BC1被釉瓷盘线绕可调电阻器]
[型　　号： BC1]
[特　　点： 采用旋臂式手动操作，电阻值可调，自然冷却，表面被釉，耐潮湿，功率大、过载能力强、耐高温]
[应　　用： 适用于交流电压不超过380V，直流电压不超过220V的电力设备和电路中作电压和电流的调节]
[使用环境： 额定功率温度(+70℃)；使用用温度范围(-55℃～+315℃)]
[结构形式： 旋臂式手动可调，接线端子引出]
[适用标准： GB/T5729-2003　GB5732-85]
[5R 10R 20R 30R 50R 100R 200R 300R 500R 1K 以上阻值均有现货 当天发出，特殊阻值请联系客服。]
[产品为BC1型旋臂滑线式变阻器具有二联三联四联三种型式，额定功率自25W至2000W八种规格]
[本产品采用康铜（线或带）、镍铬线作为电阻材料绕于圆形陶器骨架上，电阻材料除接触表面外均涂以耐高温珐琅涂料粘合]
[于陶器底盘上，中心配以转轴带动刷握和电刷的滑动从而获得变化的电阻值。]
[■ 外观尺寸及主要技术指标]

[型　号]

[额定功率](W)

[阻值范围](Ω)

[外 型 尺 寸](mm)

[阻值精度](%)

[温度系数]

Amax

Bmax

D

E

Fmax

G

BC1-25

25W

5Ω[～]2KΩ

44

40

6

50

25

±10%

±250ppm

BC1-50

50W

5Ω[～]2KΩ

66

42

6

75

25

BC1-100

100W

5Ω[～]4KΩ

84

44

6

102

25

BC1-150

150W

5Ω[～]4KΩ

106

54

6

120

25

BC1-300

300W

5Ω[～]4KΩ

158

90

10

145

170

45

BC1-500

500W

5Ω[～]4KΩ

206

90

10

192

215

60

BC1-50×2

50W×2

5Ω[～]4KΩ

85

110

6

75

52

BC1-100×2

100W×2

5Ω[～]8KΩ

115

145

6

102

52

BC1-150×2

150W×2

5Ω[～]8KΩ

135

155

6

120

52

BC1-300×2

300W×2

5Ω[～]8KΩ

180

165

10

145

170

38

BC1-500×2

500W×2

5Ω[～]8KΩ

220

165

10

192

215

38

BC1-150×3

150W×2

5Ω[～]12KΩ

135

220

10

100

120

25

BC1-300×3

300W×2

5Ω[～]12KΩ

180

275

10

145

170

38

BC1-500×3

500W×2

5Ω[～]12KΩ

220

295

10

192

215

38

[■ 主要检验项目、试验方法及性能要求]

[检验项目]

[性能要求]

[试验方法]

[　　电阻温度系数]

≤±250(×[10-6/℃)]

[-55℃/+20℃][20℃/+125℃]

[　　引出端强度]

R≤±(1%R+0.05Ω)

[拉力]20N

[　　耐电压]

[无击穿或飞弧]

2500V DC[，]1min

[　　可焊性]

[焊料能自由流动并与引出端浸润]

235±[5℃]2±0.5s

[　　耐焊接热]

ΔR≤±(1%R+0.05Ω)

260±[5℃]10±1s

[　　短时过负荷]

ΔR≤±(2%R+0.05Ω)

10[倍额定功率，]5s

[　　温度快速变化]

ΔR≤±(1%R+0.05Ω)

[-55℃/+125℃ 5][次循环]

[　　振动]

ΔR≤±(1%R+0.05Ω)

10[～]500Hz98m/s2

[　　长期负荷]

ΔR≤±(2%R+0.05Ω)

+70±[2℃ VR 1000h]

[　　不燃性]

[不燃烧]

1[～]6[倍额定功率，]5[分仲]

[　　表面温升]

≤[350℃]

[施加额定功率]

[　　绝缘电阻值]

1000MΩ

1000V DC

[　　稳态湿热]

ΔR≤±(2%R+0.05Ω)

+40±[2℃][　湿度]95[～]98% 240h
