Описание товара
Теперь я разместил вам учебник с фотографиями и текстами. Я предлагаю, чтобы покупатели посмотрели, прежде чем фотографировать, а затем фотографировать после их прочтения.
Прежде всего, позвольте мне объяснить здесь, что после этого не было подсказки, когда этот пакель вставлен в компьютер. Пока настройка верна, нет заявления о признании.
Инструкции по кабелю данных (и подключению материнской платы):Поскольку цвета кабеля данных различаются в разных партиях покупки, в настоящее время существует два цвета кабелей данных, желтого, коричневого и красного, коричневого и черного.Желтый или красный соответствует источнику питания +5V, коричневый соответствует сигналу SPDIF, черный соответствует GND
Недавно многие покупатели не знают, как подключить проводку после ее покупки. Я в депрессии. Теперь я разберу два общих интерфейса здесь. Пожалуйста, обратитесь к этому.

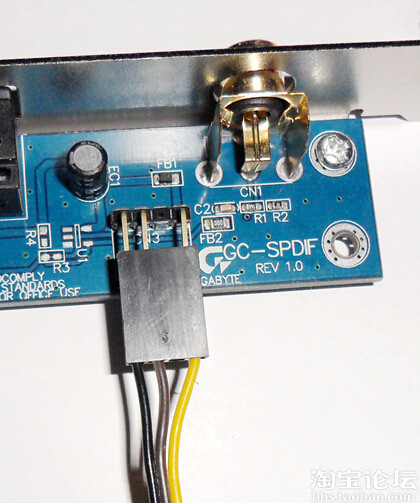

один, во -первых, конец дочерней карты (желтая линия соответствует отдельной игле), как показано на картинке

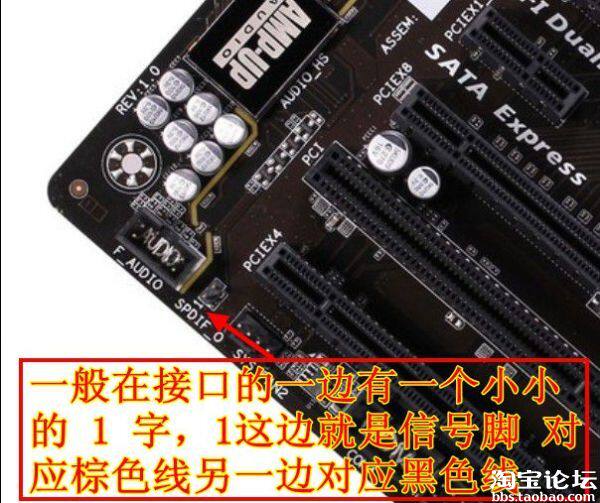

два, конец материнской платы, наиболее распространенным для материнских плат с гигабайтами является двухконтактный интерфейс (SPDIF-O), который обычно имеет небольшую на одной стороне интерфейса. 1 Слово 1 соответствует коричневой линии, а другая сторона соответствует черной линии, как показано на рисунке ниже

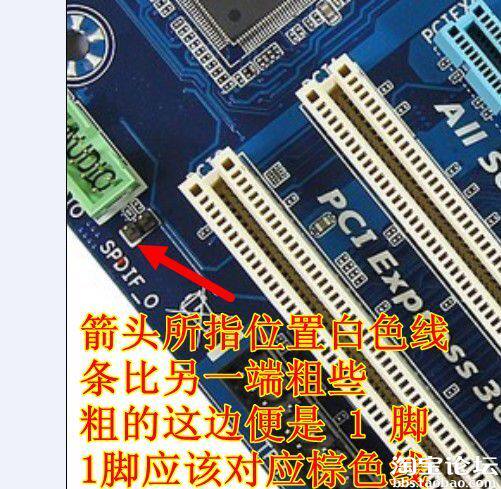

триЕсть также некоторые интерфейсы материнской платы, которые не имеют этого слова рядом с ним, так что это зависит от опыта. Как правило, печать экрана 1-футового на интерфейсе будет толще, чем другие ноги. Вы можете сказать с первого взгляда. Следующий рисунок

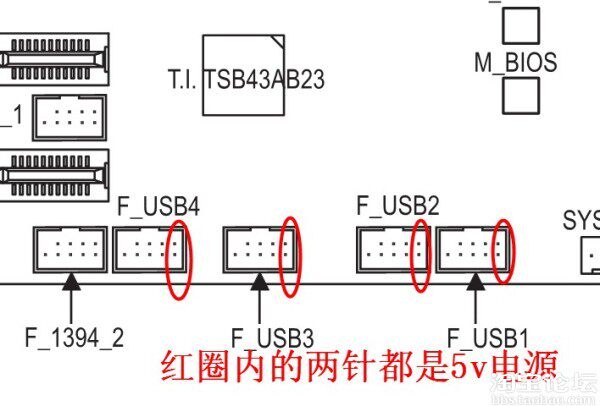

Когда мы приедем сюда, все спросят, где подключен желтый провод?Желтый кабель представляет собой шнур питания 5 В. Если вы используете коаксиальный кабель, вы не можете подключить его. Если вы хотите подключить его с оптическим волокном, желтый шнур питания разделяется. Просто потяните его осторожно и откройте. Вы можете подключить желтый кабель к 1 или 2 контактам USB -порта Как правило, материнская плата имеет один или два бесплатных USB -порта. USB-порт обычно помечается как F-USB1 Как показано ниже
Просто вставьте желтую нить в любую иглу в красном круге.

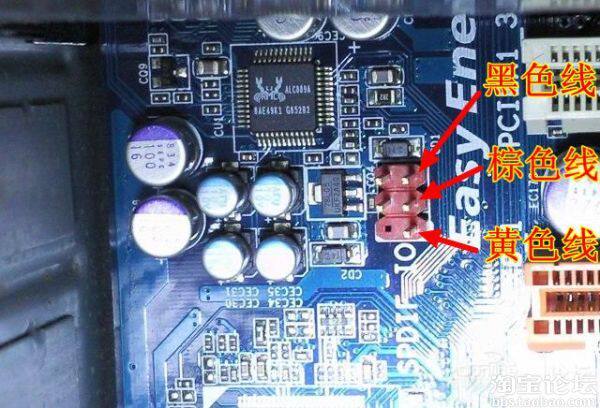

Четыре, Давайте поговорим о пятиконтактном разъеме ниже
На 5-контактном интерфейсе есть два контакта, которые являются цифровыми входами, поэтому мы не можем их использовать. Вам нужно подключить только три булавки.
Есть несколько других трехконтактных разъемов на материнских платежах Gigabyte Для трехконтактного разъема вы можете вставить переднюю и назад в порядке желтого, коричневого и черного. Как вставить клетчатку и светящуюся, это правильно. Вы также можете связаться со мной. Дочерняя карта имеет защиту от обратной связи. Не стреляй больше. Не волнуйся, вставь это!
