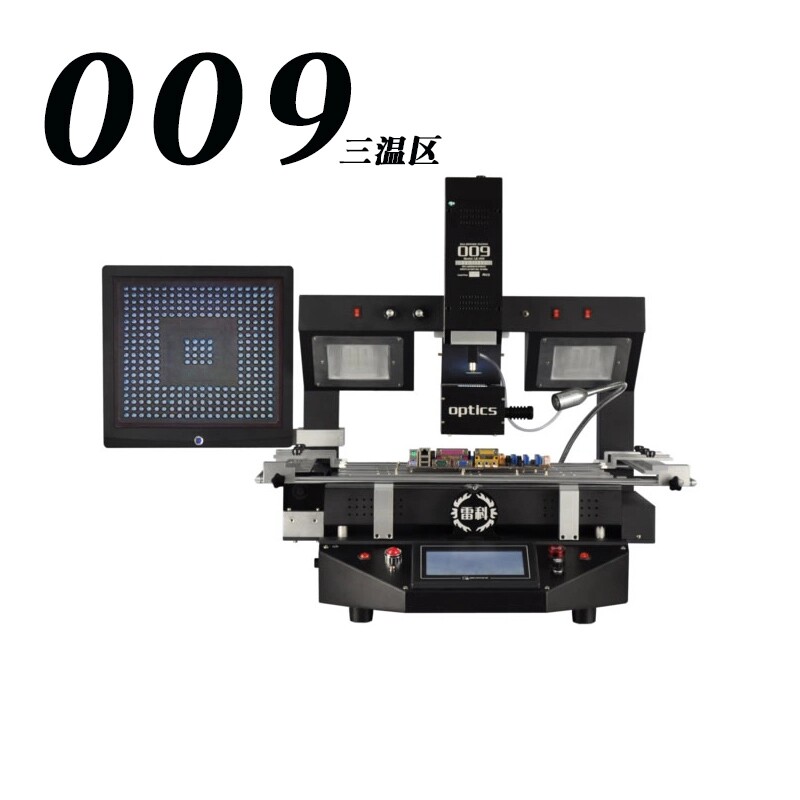

RETO 009 BGA возвращается на ремонтную станцию, оснащенную системой оптического спаривания







Используйте 27 раз оптическое зум, 12 -кратное число

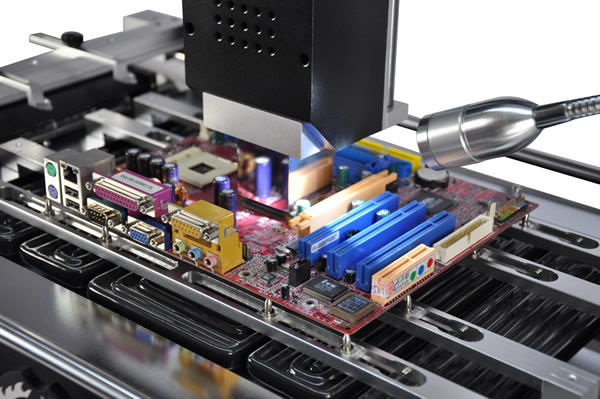

Платформа предварительного нагрева оснащена четырьмя высококачественными стержнями поддержки платы






Каждая машина оснащена четырьмя алюминиевыми опорами из сплава, чтобы разместить плату платы

Опорная стержень может двигаться плавно и вперед взад и вперед

Четыре маленьких ползунка каждой опоры могут плавно двигаться влево и вправо

Каждый маленький ползунок установлен с помощью опорного винта

Кончик поддерживающего гвоздь всегда горизонталь

Пратовая плата не будет выпукать и не депрессию



Мощная гарантия: никогда не деформируйтесь




 Обработка на опорной стержне“T”Канавка

Слайд может следовать“T”Двигаться плавно слева и вправо

Легко избегать компонентов

Например, на обеих сторонах ноутбука есть много элементных устройств.

Эта структура поддержки особенно подходит


В нижней части винта есть нити

Вращающиеся винты могут изменить высоту точки опоры

Диаметр точки опоры винта составляет 0,25 мм

Не соскребает плату



Нагревающие кирпичи, которые не нужны в настоящее время, можно отключить отдельно

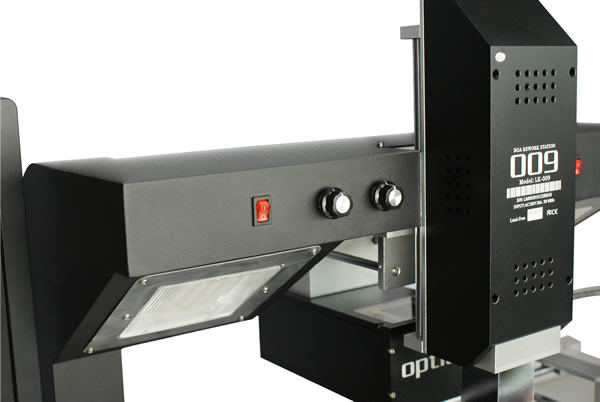

Gao Liang Light, убедитесь, что света достаточно



Ветровой рот адсорбируется на нагревающей головке с магнитом, и он может вращаться при 360 градусах при 360 градусах


На картинке выше является основное устройство возвращающейся станции BGA—Нагреватель

Высококачественная конструкция термической сердечника является разумным, тонкое изготовление, симметричное, длительный срок службы

Температура равномерна после прохождения через сердечниковое ядро

Скорость ветра мирна и трудно накапливать пыль

После многих лет использования

Производительность все еще может быть гарантирована



Новый ремонтник BGA Recok полностью используется в немецких импортных материалах, с превосходной производительностью

1. Единообразное время, убедитесь, что четыре угловые сварные швы таяния одновременно расплавляются

2. Точная температура, а не запеченные плохие фишки

3. Не нужно сушить плату и чип перед сваркой чипом

4. Срок службы очень длинный, срок службы дизайна 10 лет



Проблема нижнего нагревающего ядра:

1Ветер неровный, и после сварки чип сварен во время таяния.

2После сварки виртуальные сварки некоторых припоев виртуальной сварки

3После отремонтирования платы, снова приваренной в течение короткого периода времени

4Во время сварки чип согнут, выпуклый, депрессия, пена, ненормальный шум

5Переворот до сварки должна быть сухой, в противном случае уровень успеха сварки не может быть гарантирована

6Срок службы короткий и легко сжигать, вам нужно регулярно заменить его

Нажмите, чтобы просмотреть:http://www.bgafx.com/044/044.htm

Сравнение различных производительности ядра отопления.СущностьСущностьЭто так важно, не смотрите на это!





На картинке выше -сеть ветряной стали

Размер стальной сетки тщательно рассчитывается, среднее отверстие мало, а поры большие.

Эта конструкция заставляет горячий воздух дуть с ветра, температура в середине примерно на 5 градусов ниже, чем температура вокруг.

Эти характеристики горячего воздуха очень способствуют защите чипов и избеганию короткого замыкания в результате взрыва чипа.

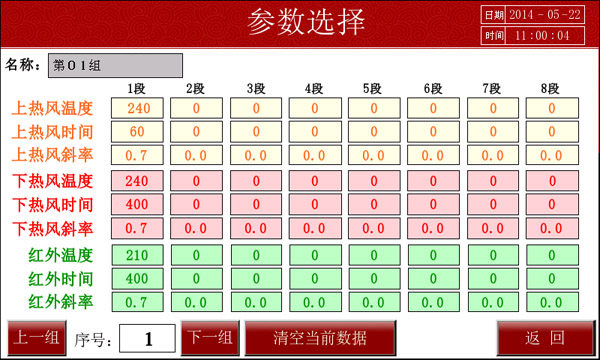

HD 7 -INCH TOCKER ECREEN RECOUNCE Китайский интерфейс проста


Экран может отображать кривую температуру прозрачную и интуитивно понятную




Каждая область температуры может быть разделена на 8 секций функции нагрева мощность

Его можно хранить в 10 000 групп гарантии кривой температуры!ПересечениеПересечение


Машина с электрической вакуумной всасывающей ручкой



Пользователи нашей фабрики во всем мире

Техническое обслуживание и техническое обслуживание

Особенно удаленное обслуживание и техническое обслуживание

Очень важно




На основе

Весь дизайн машины принимает модульную структуру

В случае неудачи

Мы выразим соответствующий модуль пользователю

Требуются только простые инструменты обслуживания в соответствии с чертежами

Обычные пользователи могут быстро заменить модуль

Все машины можно быстро отремонтировать




Этот режим обслуживания

Очень быстро и эффективно

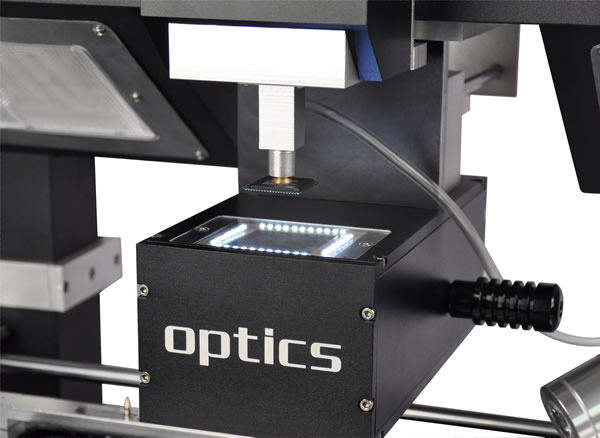

Принцип работы системы оптического спаривания

Через оптическую систему

Реализуйте подушечки BGA Chip и PCB Surface Pads одновременно на высокопроизводительных промышленных ПЗС

Наблюдайте через дисплей через дисплей

Линейные направляющие с высоким разрешением заставляют пасту с головой точным движением

Таблица хранения может быть произвольно отрегулирована с x, y и угла

Убедитесь, что BGA -чип расположен точно


Оптическая конфронтация технический индикатор:

27 раз оптическая амплификация (F = 1,6, F = 3,9 мм-85,8 мм)

12 раз увеличение электронов

Увеличение линзы может быть заменено в соответствии с потребностями объектива

Рабочее напряжение DC 12V

Устройство визуализации 1/4"SONY CCD

Эффективный пиксельный приятель: 782 (h)×582(V)S

Сигнальный приятель

Видеоперхот 1.0VP-P75Ω(BNC)

Система фокуса: автоматический фокус

ПРИМА Размер: 60*60 мм

Применимый чип: 2 мм×2mm-56mm×56mm

Применимая площадь Прайс: 500×670mm

Точность патча:± 10um

Источник света: два -корровое светодиодное освещение, область чипа используется с белым светодиодным освещением, а на панелях печатной платы используется красное светодиодное освещение

Минимальная освещение 1.0-0.02lux

Напряжение источника светодиодного света: 24В

Сила: 15 Вт

автофокус

Встроенный -в промышленном насосе в качестве источника газа

ЖК -монитор размер: 15 дюймов

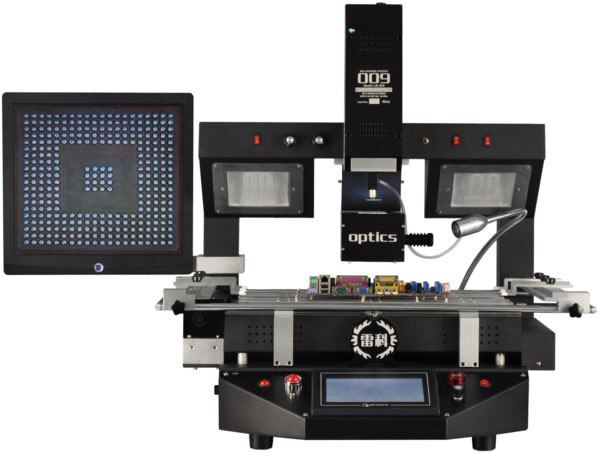

BGA скидка индикаторы производительности и параметры спецификации:

Эта возвращающаяся станция подходит для материнской платы ноутбука, материнской платы настольного компьютера, материнской платы сервера, Xbox-360 и других платковых плат.

Три теплых участка не зависят от отопления, верхний горячий воздух составляет 800 Вт, нижний горячий воздух составляет 800 Вт, а нижнее инфракрасное предварительное нагревание составляет 2400 Вт.

Моторная нагревательная головка движется, и точность высока.

С двумя высокими светильными освещениями, чтобы гарантировать, что рабочая среда достаточно яркая.

7 -дюймовый сенсорный экран -это граница человека -мачин, а кривая температуры трех теплых областей в режиме реального времени отображается в режиме реального времени

Конечно, контролируйте температуру сварки, температурная ошибка составляет всего около 1 градуса.

8 -Сегмент Температура+8 Секция постоянного контроля температуры может хранить 10 000 наборов кривой температуры.

009 стандартной конфигурации может достичь идеального эффекта сварки только одного участка температуры и постоянной температуры, то есть простой и надежной.

Быстрая охлаждающая плата при высокой мощности.

После сварки функция звуковой сигнализации завершена.

Электрическая вакуумная всасывающая ручка сосание BGA Chip.

Структура опорной платы разумной, а площадь сварки никогда не будет вогнутой.

Инфракрасная нагревательная доска может контролировать лихорадку отдельно.

Нижняя часть представляет собой платформу предварительного нагрева, чтобы гарантировать, что плата печатных плат не деформируется, а максимальная плата может быть предварительно нагреть на 500*670 мм.

Возвращение к ремонтной платформе с 6 ртами ветра, до 775 CPU, которые могут быть сварены до 775 CPU.

Стандартный размер: длиной 690 мм×Шириной 550 мм×600 мм высотой.

Используйте питание: 220V 50/60 Гц.

Эффективная мощность: 3600 Вт.

Вес машины: 52 кг.


Уровень успеха сварки может достигать почти 100%
