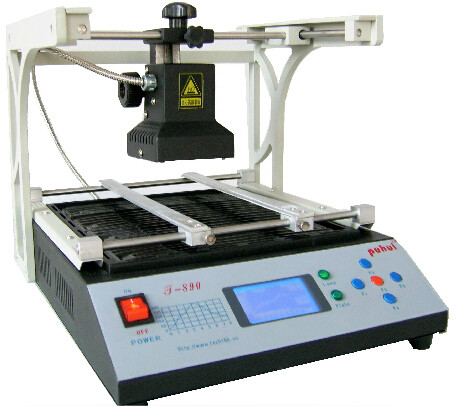

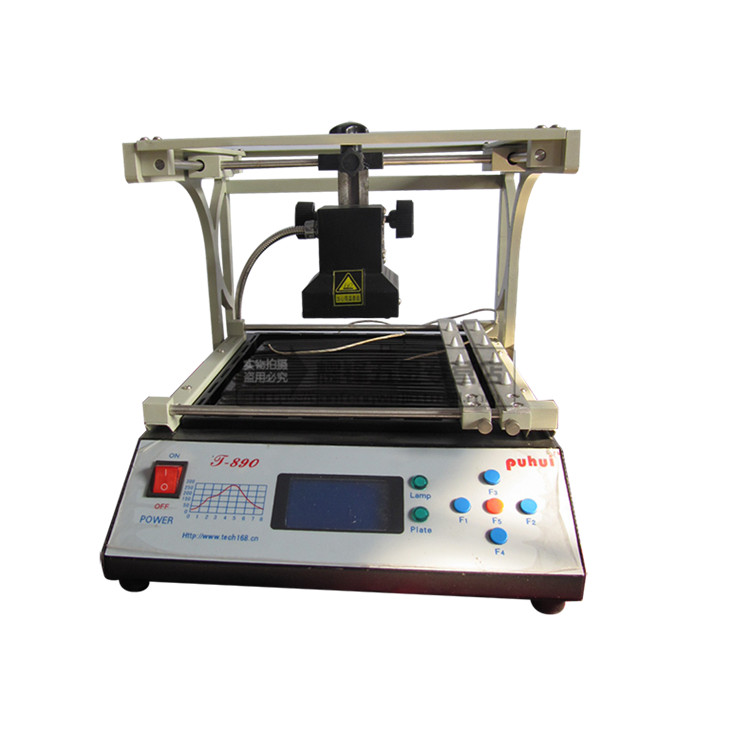

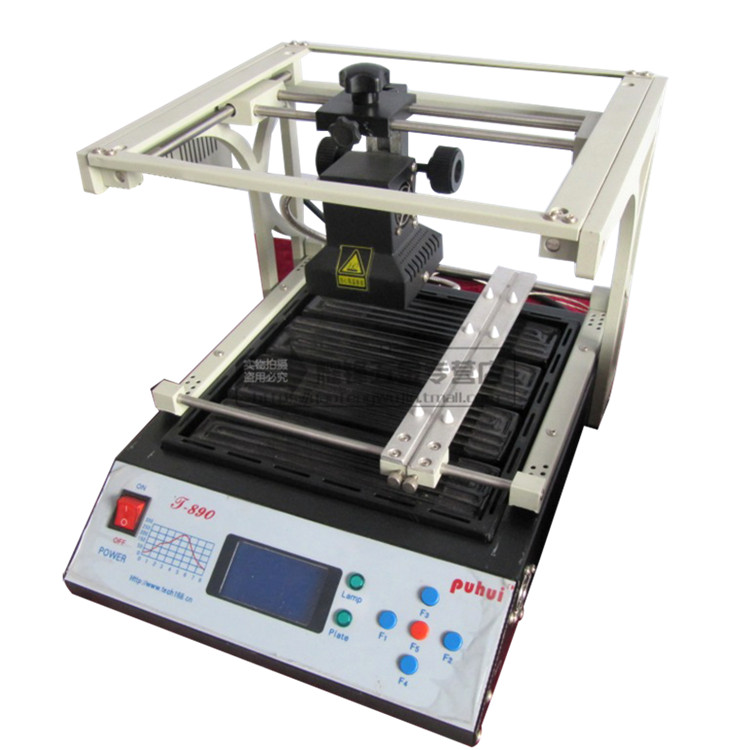

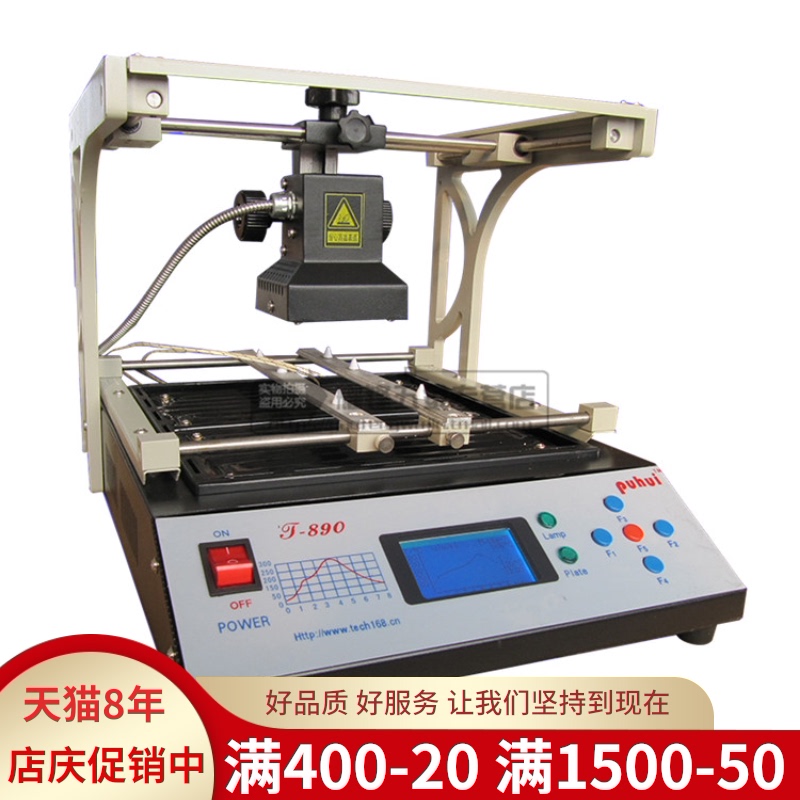

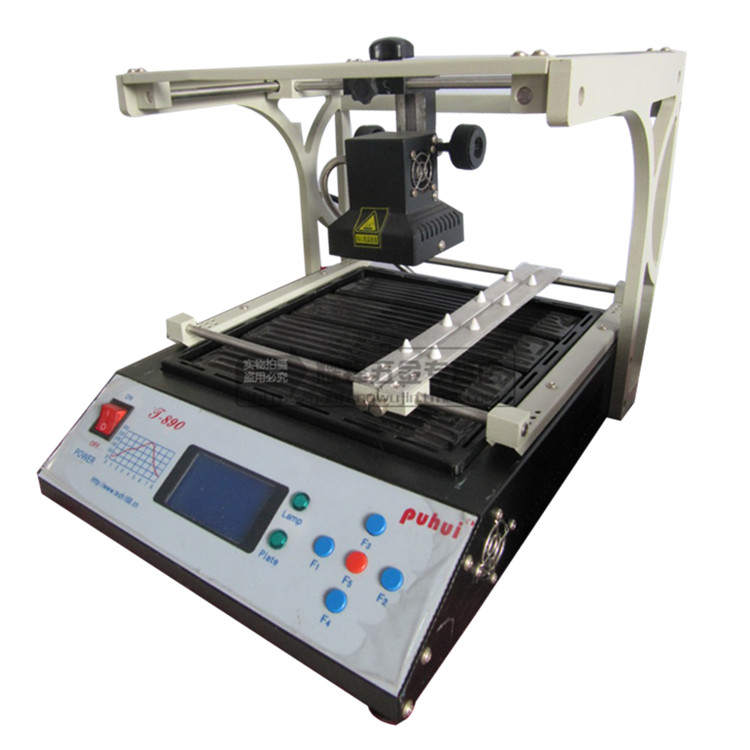

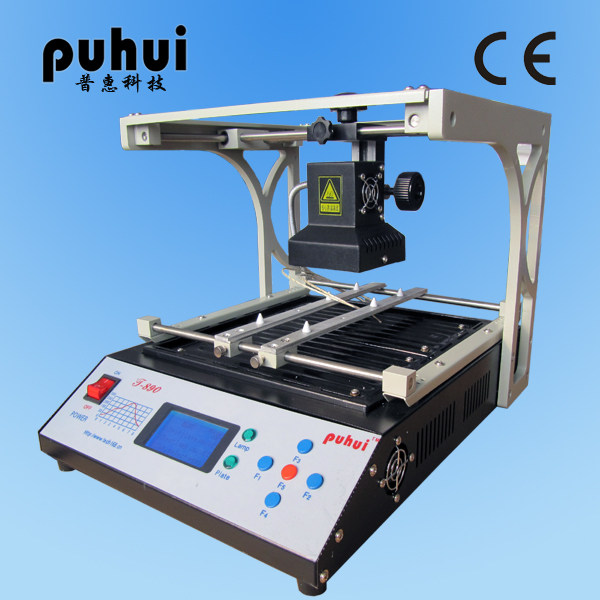

Инфракрасная инфракрасная версия T-890 Вернись к ремонту канала T890 BGA Repair BGA Repair BGA Platform 60*60
Цена: 56 241-59 158руб. (¥2700)
Артикул: 39191728275
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:耀锋五金专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:5712
Положительных:5712
Выберите вариацию / цвет
- Выставление счетов
- Открытая квитанция
Добавить в корзину
Другие товары этого продавца
¥219745 764руб.
¥1377.528 832руб.
¥325067 698руб.
¥378078 738руб.
| Цвет: | Открытая квитанция, Выставление счетов |
1. Характеристики продукта
1. Мощный и идеальный функциональный выбор, восемь температурных кривых памяти, пользователи могут выбрать произвольно нагревательные кривые в соответствии с требованиями спроса;
2. Интеллектуальная кривая нагревается.
3. Трехмерный трехмерный регулирующий корпус лампы, который может быть телескопической скользящей системой, которая подходит для сварки любых угловых компонентов.
4. Интеллектуальная технология управления температурой PID, контроль температуры является более точной, кривая более совершенна, что может эффективно избежать быстрого нагрева или непрерывного нагрева и вызвать повреждение чип -платы или платы;
5. Супер -высокая мощная предварительная система плавления клея и принятие независимо разработанных инфракрасных теплогретительных устройств, имеет сильное проникновение, однородное отопление и более точный контроль температуры.Эксклюзивная сварка или ремонт BGA, SMD, CSP, LGA, QFP, PLCC и BGA, различные гнезда ряд и розетки (такие как розетки на процессоров и интерполяции GAP), могут полностью удовлетворить компьютеры, ноутбуки, игры Viole и т. Д. /Требования к ремонту особенно подходят для северного моста компьютера;
6, дружественный человек -махин -интерфейс, идеальный ЖК -дисплей, весь процесс нагрева заставляет вас видеть с первого взгляда;
7, решительный внешний вид, легкий объем, отражает технологии, ориентированную от начала до конца.Режим размещения столешницы позволяет иметь большее пространство;
2. Технические параметры
Суммарная мощность | 1500W |
Номинальное напряжение и частота | AC 110-230 V 60/50Hz |
Инфракрасная лампа мощность корпуса | 300 W |
Инфракрасное предварительное нагревание власти шасси | 1200 W |
Рабочая таблица размер | 320 X 330 mm |
Эффективное нагревание корпуса инфракрасной лампы | 60 X 60 mm |
Разогрейте теплый шасси с теплым | 245 X 260 mm |
Разогрейте температуру шасси может быть отрегулирована | 0 ℃ -350 ℃ |
Размеры | 316mm X 410mm X 290mm |
вес нетто | 9.3 kg |
Основные компоненты
Сварная таблетка | 1 |
Инфракрасная лампа | 1 |
Гантри | 2 |
силовой кабель | 1 |
Руководство по использованию пользователя (CD) | 1 |
Четыре , ОПИСАНИЕ ОПИСАНИЕ
1. Работа устройства
① Поместите эту машину на платформу, подключите источник питания, датчик и инфракрасную лампу, включите первую панель питания.
② Нажмите кнопку F1, услышите тикающий звук, электрический нагревательный диск начинает работать, затем нажмите клавишу F1, услышите звук тикания, а электрический нагревательный диск перестает работать.③ Нажмите клавишу F2, услышите тикающий звук, начинает работать корпус инфракрасной лампы, а затем нажмите клавишу F2, чтобы услышать тикающий звук, и корпус инфракрасной лампы перестает работать.
2. Выберите настройку температуры и кривой
① Нажмите клавишу F3 и введите интерфейс настройки при температуре и кривой.Во -первых, установите температуру предварительного нагрева инфракрасного предварительного нагрева (например, установить температуру предварительного нагрева до 113 градусов), и нажмите кнопку F3/F4 для перемещения/вниз.
② Нажмите клавишу F2, чтобы ввести кривую, чтобы выбрать интерфейс «Настройка»
③ Нажмите кнопку F2, чтобы выбрать различные кривые температуры (есть восемь кривых температуры, чтобы выбирать из порядка).④ Нажмите кнопку F2 и услышите тикающий звук.
⑤ После завершения обработки она автоматически вернется к интерфейсу загрузки.Если вам нужно остановиться во время обработки, нажмите клавишу F2 для обязательного завершения и вернитесь к основному интерфейсу работы.
3. Настройки программы Callete
① Нажмите клавишу F3 и введите интерфейс настройки при температуре и кривой.Сначала установите температуру предварительного нагрева электрического нагревателя (например, установите температуру предварительного нагрева до 113 градусов), нажмите клавишу F3/F4, перемещайте температуру вверх/вниз и нажмите клавишу F1, чтобы сохранить его Сохранение успешно
② Нажмите клавишу F2, чтобы ввести кривую, чтобы выбрать интерфейс «Настройка»
③ Нажмите кнопку F2, чтобы выбрать различные кривые температуры;④ На требуемом интерфейсе кривой нажмите клавишу F4, чтобы выбрать точку, которую вы хотите установить, и нажмите клавишу F5, когда в точке появляется мигающая сетка.Нажмите клавишу F3/F4, перемещайте/вниз по температуре вверх/вниз, нажмите клавишу F1/F2, уменьшите/плюс время и нажмите клавишу F5, чтобы подтвердить (вспышки исчезают и переключитесь на исходную вспышку), Затем нажмите клавишу F4, чтобы прыгнуть по следующему абзацу, конкретный метод редактирования такой же, как и выше.Нажмите клавишу F1, чтобы сохранить текущую кривую, нажмите клавишу F3, чтобы вернуться к основному операционному интерфейсу, и редактирование кривой завершено.
⑤ Нажмите кнопку F2 и услышите тикающий звук.
4. Цель каждой кривой температуры заключается в следующем:
Кривая 1, подходит для сварной сварной сварной воды;   70SN/30PB и т. Д.;
Кривая 2, подходящая для разборки сварных швов, содержащих меньше свинца;   70SN/30PB и т. Д.;
Кривая 3, подходит для сварных сварных швов с большим количеством свинца;   60SN/40PB и т. Д.;
Кривая 4, подходит для разборки сварных материалов с большим количеством свинца;   60SN/40PB и т. Д.;
Кривая 5, подходящая для сварки сварки сварки; Sn/Ag4.0/Cu.5  SN95.5/AG3.8/CU0,7;
Кривая 6, подходящая для сварных швов с высокой точкой, например: sn/ag3.5; Sn/Ag4.0/Cu.5
Кривая 7, подходит для свинца, сварка в точке сварки;
Кривая 8, подходящая для свинцовых припоев во время разборки;
4. Специальное напоминание
① При разборке чипа, в соответствии с требованиями к процессу сварки чипа, выберите соответствующую кривую, чтобы достичь пикового значения заданной температуры или диска олова чипа, расплавленного вакуумными ручками или пельмени для удаления чипа.
② При установке кривой температуры инфракрасного света отношение температуры к времени не может быть превышает 2 ℃/с, а значение настройки каждого периода времени не может превышать 250 секунд.
③ Нажмите клавишу F1 и клавиши F5 одновременно перед включением, а затем включите общий переключатель питания.Восстановите за фабричную ценностьСущность
④ Существует много типов сварного производства и использования, и каждая компания очень отличается.В ответ на эти причины продукт, запущенный компанией, может предварительно установлен на восемь кривых.Используйте клиентов, чтобы установить кривую нагрева от температуры нагрева и времени, необходимого приповным.
Шесть, основание настройки кривой
1. Принцип и кривая температуры обратной сварки
Когда печатная плата попадает в зону нагрева (сухость), растворители и газ в сварочной пасту испаряются, и в то же время сварные прокладки, конец компонента и штифты в сварных крема Покрытые сварки сварки изолируют прокладки и компоненты и кислород; Температура быстро повышается, чтобы сварка расплавлена.
Кривая температуры является ключом к обеспечению качества сварки.Скорость нагрева до 160 ° C контролируется примерно при 1 ° С. Если скорость нагрева слишком быстрая, с одной стороны, компоненты и печатную плату нагреваются слишком быстро, что легко повредить компоненты и легко вызывать деформацию печатной платы. С другой стороны, растворитель в сварочной пасте слишком изменчив, легко брызгая металлические ингредиенты, производя сварные шарики.Пиковая температура обычно устанавливается на 20 ° С выше, чем температура плавления сварки— около 40 ° C, время возврата составляет 10 с.— 60S, низкая пиковая температура или короткий период времени, вызовут недостаточную сварку и вызовут сварку пасты в тяжелых случаях; чрезмерный пик или длительное время возврата приведет к окислению металлического порошка, влияет на качество сварки и даже повреждение мета -устройства и эссенции печатной платы
2. Настройки кривой температуры
Установите в соответствии с кривой температуры сварочной пасты и принципом сварки, предоставленным выше.Сварная паста с различным металлическим содержанием использует различные кривые температуры, а конкретная температурная кривая сварки сварки должна быть установлена в соответствии с кривой температуры, предоставленной производителем сварной пасты.Кроме того, температурная кривая также связана с нагретой платой, плотностью и размером компонента.При нормальных обстоятельствах температура сварки без свинца должна быть примерно на 40 ° С выше, чем в температуре плавления.
Семь: инструкции по использованию
1. Проверьте и запустите проверку
Проверьте корпус инфракрасной лампы, датчик температуры и шнур питания перед загрузкой.
2. Регулировка и подготовка перед сваркой/перед ремонтом
① Поместите и отрегулируйте плату печатной платы:
Аккуратно вытащите раздвижный кронштейн, затяните руховое колесо кронштейна -ротора, отрегулируйте кронштейн с платой линейки, чтобы доска печатных плат была нацелена на слот на кронштейне, расположена на кронштейне платы печатной платы и плотно плотно плотно скребки платы печатной платы. Плотно крепко устойчиво, почините плату PCB;
② Регулировка головки инфракрасной лампы
Корпус с разряженной лампой затягивает ручное колесо и перемещает световое колесо корпуса, так что лазер корпуса инфракрасной лампы должен быть устранен и отремонтирован в центре чипа чипа, замок. Желательно сохранить высоту головки лампы и сварочных объектов 20-30 мм.
③ Отрегулируйте местоположение датчика температуры инфракрасных огней
Поместите датчик температуры инфракрасного света на чип или вблизи чипа, а затем отрегулируйте положение датчика температуры предварительного нагрева платы PCB, чтобы сделать плату PCB предварительно нагреть датчик температуры и предварительно разогреть шасси. Температура измерена более точной, помогая сварке сварки.
3. Процесс сварки/ремонта
Рабочий процесс разборки обычно: фиксированная плата PCB, регулировка положения платы печатной платы и световой головки, лазер инфракрасных огней, чип, который необходимо удалить, регулируя высоту инфракрасного света, датчик температуры инфракрасного света, покрытия сварки и установления предварительного нагрева температуры шасси, выберите кривую температуры инфракрасного света, включите предварительное нагревание шасси, включите инфракрасный свет, чтобы нагреть чип в соответствии с предварительной температурой и кривой температуры и После того, как пик или расплавлена с фишковой оловом расплавится, удалите чип с вакуумной всасывающей ручкой или твитером, инфракрасной инфракрасной инфракрасныйПосле того, как хост полностью охлаждается, выключите питание.
Обычно процесс работы сварки:
Процесс эксплуатации в основном такой же, как процесс разборки.Разница в том, что сначала очистите подушечки и оловянные шарики, предварительно разогреть платы печатных плат, правильно положить чип и приваривать жестяной шарик для сварки, чтобы предварительно нагреть, вернуть сварку и охладить.
Различные розетки с рядами и иглы (такие как розетки процессора и интерпретации зазоров): розетки процессора):
Общая операция: сначала покройте плату печатной платы, чтобы быть приваренной нагреванием тепла, а не поучиженное устройство с помощью алюминиевой бумаги, а затем зафиксируйте плату печатной платы, которая будет приваривана на плате PCB. 180 ° C. Датчик температуры помещается рядом с сварочным устройством, а предварительное нагревание включается, 3-5 точек или дольше.Специальные из них могут включить верхний инфракрасный свет, чтобы помочь нагреванию, что может быстро сварить устройства.
Для двойных панелей вы можете сначала использовать более низкую температуру предварительного нагрева, чтобы предварительно разогреть плату печатной платы, а затем дополнить ее верхним нагревом
4. Меры предосторожности и связанные с ними инструкции во время сварки/ремонта
① Когда чип покрыт твердым уплотнением, можно использовать другие меры, такие как твердая вода.Во время процесса сварки особое внимание уделяется контролю температуры, чтобы предотвратить сдвиг датчика и сделать измерение температуры неточным.
② При сварке/отремонтированном чипе платы PCB, такой как: компьютерная плата, материнская плата Xbox360, вы должны полностью подготовить предварительную выровнку для нагрева всей платы. Виртуальная сварка и угол чипа, созданные им.
③ Для простого упаковочного чипа рекомендуется положить алюминиевую фольгу в центр чипа (расположение кремниевой пластины), чтобы предотвратить перегрев и разрыв кремниевой пластины.Размер алюминиевой фольги лучше, чем кремниевая пластина, и она не должна быть слишком большим, в противном случае она повлияет на эффект сварки чипа.Во время сварки/ремонта вся пластиковая заглушка -в области, где инфракрасные огни облучаются алюминиевой фольгой (но не все посылки) используются для предотвращения выпечки или повреждения с помощью высокотемпературной инфракрасной.
④ После сварных/отремонтированных плат печатных плат очищаются и сухие, тестируются;Больше не повторяйте весь процесс.
8. Ежедневное обслуживание
1. После использования его на некоторое время рекомендуется очистить нижнюю часть нижней части головки лампы безводным спиртом!
2. Протрите скользящую часть стержня подключения, направляющий стержень, легкий стержень и т. Д., И регулярно протрите ее маслом!
3. После завершения работы не сразу выключайте мощность, чтобы вентилятор полностью охлаждал кузов света и продлил срок службы.
Девять, меры предосторожности
1. Будьте осторожны, работайте при высокой температуре, обратите внимание на безопасность.
2. Если вы не используете его в течение длительного времени, вам следует удалить заглушку!
Десять, гарантийные обязательства:
 Срок службы дизайна инфракрасной лампы составляет 1000 часов, и он гарантируется в течение трех месяцев.Предоставьте мгновенные сетевые онлайн -вопросы и технические консалтинговые услуги.
Отказ от ответственности: различные места между руководством по эксплуатации пользователя и реальными продуктами основаны на реальных продуктах.
