Бесплатная доставка Hantai CC65 Осциллограф -ток зонд AC/DC Cross -Current DC измеренный ток зажимы CAR Ремонт CC650

Цена: 13 447-18 699руб.    (¥0.01)
Артикул: 717258757789

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:小兵兵商店66
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.011руб.
¥77816 346руб.
¥0.011руб.
¥59812 564руб.
  • Информация о товаре
  • Фотографии
Цвет: CC65 (Pickuper), CC65 плюс BNC Turn Head, CC650 (сидящий осциллограф), CC650 Plus BNC Turn Head, [9]

[https://item.taobao.com/item.htm?id=544907093445]&ns=1&abbucket=9

[普通两路虚拟示波器，20M带宽]
280.00
[两路虚拟示波器，带逻辑分析仪功能，20M带宽，399元]
399.00
[四通道虚拟示波器，70M-250M带宽，高性价比]
888.00
[可连手机/电脑示波器可无线WIFI，70M两通示波器]
840.00
[小手持示波器，便携，40M-70M带信号发生器]
588.00
[70M-250M示波器，精度高，带信号发生器，各功能有升级]
2100.00
[汉泰正品CC65示波器电流探头AC/DC交直流测量电流钳汽车修]
260.00
[示波器汽车高压点火探头（HT25系列 ）汽车测试配件]
70.00

[承诺所售仪器均为全新原厂行货，享有厂家正规保修！][请您放心！]

[CC65/CC650默认发接示波器BNC头，如果想要示波器和万用表都可以用，可以加配BNC接头][。][如果单独要接万用表，可联系客服备注发接万用表橡胶头的。]

[电流钳促销，有需要的朋友抓紧抢购。由于CC65/cc650接头有两款，一种是接示波器BNC接头，一种是接万用表橡胶头，拍下时请告知选购哪种接头，谢谢！此款特价，不议价的哦.温馨提示：此款厂家配置无电池，需自备万用表9V电池。]

[示波器 交/直流电流探头CC-65]

[示波器 交/直流电流探头，交/直流电流钳/电流传感器，带宽20kHz，1mV/10mA]

[1.下载：]

[ 【说明书下载】]
[2.基本配置：]

2.[ 接示波器BNC头电流钳可接BNC转头既可以接示波器用，又可以接万用表用。]

[3.可选配置:]


[5．特点：]

[• 直流/交流 – 20 kHz]
[ • 可测电流范围20 mA to 65 A ]
[ • 可配合示波器看电流波形，可配合万用表看电流数据。由坡莫合金 和霍尔元件组成的电流传感器，将直流或交流电流线性地转换为直流或交流电压，可以通过BNC接头接到示波器上，观察电流波形；也可以通过香蕉接头接到万用表上，得到电流数据。]

[6．应用：]
[ • 电源电路测量和故障分析]
[ • 变频器等电机驱动测量]
[ • 功率电子设备测量]

[7.技术指标:]

[直流电流]

1 mV /10mA

±(1.5%±5mA) 10mA ~ 20A

1mV/100mA

±(2%±20mA) 100mA ~ 40A

±(4%±0.3A) 40A ~ 65A

[交流电流]

1mV/10mA

±(2%±30mA) 100mA ~ 10A (40Hz ~ 2KHz)

±(4%±30mA) 100mA ~ 10A (2KHz ~ 10KHz)

±(6%±30mA) 100mA ~ 10A (10KHz ~ 20KHz)

±(8%±30mA) 10A ~ 15A (40Hz ~ 20KHz)

1mV/100mA

±(2%±30mA) 200mA ~ 40A (40Hz ~ 1KHz)

±(4%±30mA) 200mA ~ 40A (1KHz ~ 2KHz)

±(6%±30mA) 200mA ~ 40A (3KHz ~ 5KHz)

±(8%±0.3A) 40A ~ 65A (40Hz ~ 20KHz)

[测量导体直径]

[9毫米]

[低电量指示]

[红灯亮]

[工作温度]

0[℃][到]50[℃],70%R.H.

[保存温度]

-20[℃][到]+70[℃],80%R.H.

[电池类型]

9V DC,NEDA 1604,6F22,0006P

[电池使用时间]

[典型碱性电池为100小时]

[重量]

[典型值为250克]

[尺寸]

195[毫米（长）]×[70毫米（宽）]×[33毫米（高）]

[输出]

BNC[或 香蕉头可选]

[简介]

[万用表通过交直流电流钳可以直接测量不大于]65[安培的交直流电流，其测量频率可以达到]20KHz[。通过该款电流钳测量电流时，无需破坏电流回路或剥开绝缘层。]

[电流钳不仅适用于电路中可能存在的漏电情况的检测或是监测，并且其延伸出的钳口可以在较小的间隙中进行测量。要注意的是，在测量直流电流时需要通过操作外壳上的蓝色按钮进行零点调整。]

[使用流程]

  1. [将黑色的香蕉插针插入到万用表的]COM[端，红色的香蕉插针插入到]V-[Ω端。要注意的是，所用万用表的输入阻抗小应为]10K[欧姆。]
  2. [设置电源开关从“][OFF”][状态到测量电流所需的挡位，即推动开关滑块指向]1mV/10mA[挡或是]1mV/100mA[挡。当电流钳正常供电后，绿色的电源指示灯会点亮。]
  3. [当测量的电流不大于]2[安培，请将电流钳设置在]1mV/10mA[挡，同时根据被测量的电流类型，在万用表上选择交流]200mV[挡或是直流]200mV[挡。]
  4. [当测量直流电流时，需要在测量之前进行调零操作。即按住电流钳的调零按钮直到万用表上的读数为]0[，然后放开调零按钮即可。]
  5. [用电流钳的钳口夹住载流导体，并按照以上三步操作。]
  6. [当选择电流钳的]1mV/10mA[挡时，通过万用表测量出来的数据乘以]10[即为实际的电流值，该电流值的单位为]mA[。例如，当前万用表测得的数值为]10mV[，则当前被测载流导体实际的电流值为]10×10=100mA[。]

[当选择电流钳的]1mV/100mA[挡，通过万用表测量出来的数据乘以]100[即为实际的电流值，该电流值的单位为]mA[。例如，当前万用表测得的数值为]5mV[，则当前被测载流导体实际的电流值为]5×100=500mA[。]

[注意事项]

  1. [测量直流电流时，当直流电流从电流钳的正向端流向负向端时输出为正。红色香蕉端子的末端为正。]
  2. [当进行直流电流测量时，由于滞后效应的影响电流钳可能未达到正确的零点。为了消除这种影响，您需要先使电流钳的钳口正常的开合几次，然后通过调整调零按钮使其达到零点。]

[操作安全]

  1. [电流钳测量的导体的电压需小于]300V DC or 240V rms AC[。]
  2. [为了避免对人体造成伤害，禁止测量裸露的导体和绝缘层破裂、磨损的导体。]

[规格]

[概要]

[可测量导体的直径：]9[毫米]

[低电量指示：红灯亮]

[工作温度：]0[℃到]50[℃],70%R.H.

[保存温度：]-20[℃到]+70[℃],80%R.H.

[电池类型：]9V DC,NEDA 1604,6F22,006P

[电池使用时间：典型碱性电池为]100[小时]

[重量：典型值为]250[克]

[尺寸：]195[毫米（长）]×70[毫米（宽）]×33[毫米（高）]

[输出：带直式香蕉插头的卷缆]

[电气特性（]23±5[℃],70%R.H.[限度）]

[有效测量范围]

1mV/10mA:10mA[到]2A[，][万用表处于]DC[或是]rms AC 200mV[挡]

1mV/100mA:10mA[到]20A[，万用表处于]DC[或是]rms AC 200mV[挡]

20A[到]65A[，万用表处于]DC[或是]rms AC 2V[挡]

[精确度]

[系统精确度：][电流钳的精确度与数字万用表的精确度的和]

[例如，如果被测量的导体传送着]100mA[的电流，则设置电流钳置于]1mV/10mA[挡，输出信号为]10mV[。假设精确度为]1.5%[，则输出的值为]10.15mV[，小为]9.85mV[。]

[若电流钳连接的数字万用表在]200mV[挡上],[假如其精度为]0.5%[，则数字万用表显示的值为]10.20mV[，小为]9.80mV[。（]10.15mV×(1+0.5%)=10.20mV[，]9.85mV×(1-0.5%)=9.80mV[）]

[电流钳的精度]

[直流电流：]1 mV /10mA

±(1.5%±5mA) 10mA ~ 20A

[直流电流：]1mV/100mA

±(2%±20mA) 100mA ~ 40A

±(4%±0.3A) 40A ~ 65A

[交流电流：]1mV/10mA

±(2%±30mA) 100mA ~ 10A (40Hz ~ 2KHz)

±(4%±30mA) 100mA ~ 10A (2KHz ~ 10KHz)

±(6%±30mA) 100mA ~ 10A (10KHz ~ 20KHz)

±(8%±30mA) 10A ~ 15A (40Hz ~ 20KHz)

[交流电流：]1mV/100mA

±(2%±30mA) 100mA ~ 40A (40Hz ~ 1KHz)

±(4%±30mA) 100mA ~ 40A (1KHz ~ 2KHz)

±(6%±30mA) 100mA ~ 40A (3KHz ~ 5KHz)

±(8%±0.3A) 40A ~ 65A (40Hz ~ 20KHz)

[负载电阻：][典型值为]10K[Ω]

[温度系数：]0.1×[（指定精度）温度系数。（]0[℃到]18[℃],28[℃到]50[℃）]

[安全信息]

[产品遵从]EN 61010-1[标准中的]class II[、过压]CAT II[和]EN 61010-2-032[标准。按照]IEC 664[室内应用要求，该产品的污染等级为]2[级。若没有按照产品使用说明中指出的方式使用，产品的相应标准会降低。]

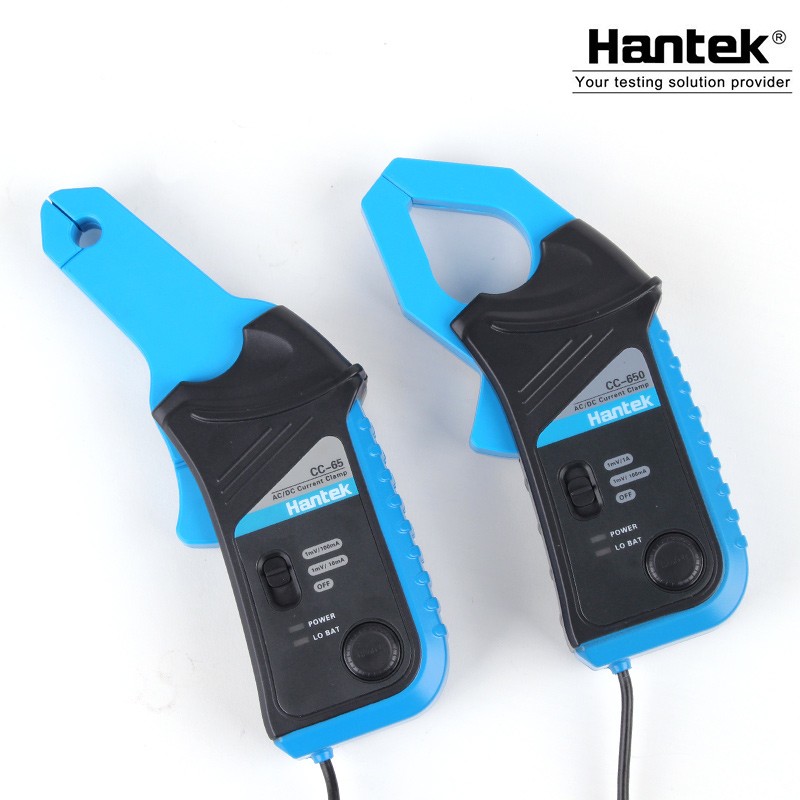

[CC650描述：]

[示波器 交/直流电流探头CC-650]

2.[ 接示波器BNC头电流钳可接BNC转头既可以接示波器用，又可以接万用表用。]

[特点：]

[直流/交流0 – 400Hz]
[可测电流范围20 mA to 650 A ]
[可配合示波器看电流波形，可配合万用表看电流数据。由坡莫合金 和霍尔元件组成的电流传感器，将直流或交流电流线性地转换为直流或交流电压，可以通过BNC接头接到示波器上，观察电流波形；也可以通过香蕉接头接到万用表上，得到电流数据。]

[简介]

[交直流电流钳能够配合万用表/示波器测量电流，可测量交直流电流为650安，响应频率可达400Hz通过该款电流钳测量电流时，无需破坏电流回路或剥开绝缘层。]

[使用说明]

1.[当与万用表连接时，][将黑色的香蕉插头插进万用表的com口，将红色的香蕉插头插进V-Ω口。（万用表的小输入阻抗为10kΩ。）与示波器连接时，电流钳BNC插头与示波器BNC头连接。与示波器连接的电流钳配带的是BNC头连接器，不是香蕉插头。]

2.[推动电源开关从“OFF”端指向“ON”，绿色的LED指示灯亮，表示电流钳已经正常供电。][选择电流钳的1mV/1A档时，通过万用表或示波器测量出来的数据（单位为mV）][就是测得的电流值][（单位为A）][。][选择电流钳的]1mV/100mA[档][时，通过万用表或示波器测量出来的数据（单位为mV）][除以10就是测得的电流值][（单位为]A[）][。1mV/100mA][档][能测量的电流是直流200A,交流160A.]

3.[连接示波器测量交流电流时，可以使用示波器的测量功能测量交流信号的峰峰值和有效值，具体请参考相应示波器的使用手册。根据电流钳的档位，按照上面的电压和电流的对应关系得到交流电流的峰峰值和有效值。通常交流电流的大小用有效值来表示。]

4.[当测量直流电流时，需要在测量之前进行调零操作。即按住电流钳的调零按钮直到万用表上的读数为0，然后放开调零按钮即可。当连接示波器测量直流电流时，示波器选择直流耦合，测量之前按住电流钳的调零按钮直到示波器辉线回到基准位置，然后放开调零按钮即可。]

5.[将电流钳夹到带电导体上，按照第二步读数。]

[注意事项]

1.[测量直流电流的时候，][当电流从电流钳的上边流到下边，输出电流为正极性。红色的香蕉插头是正极。]

2.[测量直流电流的时候，总会出现滞后现象，因此电流钳的准确调零是很难做到的。为了消除滞后效应的影响，应当连续开合电流钳钳口多次，然后再进行调零操作。]

3.[当有一个强烈的孤立磁场存在时，使电流钳和被测导体距离该磁场]2[到]4[英尺。在这个距离下，被测导体就不会受到磁场的影响。这时再将电流钳夹到被测导体上，测量其电流。]

4.[一个好的测量小电流的习惯是将适当匝数的输入电线穿过钳口。实际的电流值是测量值除以穿过钳口的电线匝数。]

[更换电池]

[除去电流钳背面电池盖处的螺丝钉，取下电池，再换上满电量的]DC +9V[、]NEDA1604[型号的电池。]

[常规特性]

[可测导体尺寸：][直径]30mm

[低电量指示：][红色]led[灯闪烁]

[工作温度范围：]0[℃]to50[℃],70% R.H.

[存放温度范围：]-20[℃]~+70[℃],80% R.H.

[重量：] 290gm[（典型）]

[尺寸：] 178 mm (H) x 70 mm (W) x 33 mm (D)

[电气特性（]23±5[℃],70% R.H.[）]

[精度：]

[直流电流：]

0[到]650A,±(3%[读数]+ 2A)

[交流电流（]50Hz[到]400Hz[）：]

0[到]500A,±(3%[读数]+ 2A)

500A[到]600A,±(6%[读数]+ 2A)

600A[到]650A,±(8%[读数]+ 2A)

[负载阻抗：]10K[Ω（典型值）]

[输出比例：]

0[到]650mV (AC / DC)[对应]0[到]650A[（]1mV/1A[档）；]

0[到]1.6V (AC / DC)[对应]0[到]160A[（]1mV/100mA[档）；]

[电池寿命：][典型的碳锌电池为]100[小时。]

[应用：]

[电源电路测量和故障分析]

[变频器等电机驱动测量]
[功率电子设备测量]
