MAX II CPLD DEVELOMST BOARD STM32F103RCT6 Совет по развитию EPM240 & ARM ETREE
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Плата разработки
- 1
- u - 2, а е т.
- Набор 3
| Цвет: | Плата разработки, Пакет 1, Пакет 2, Набор 3 |
| Пакет 1 | Макетная плата + камера MT9V011 |
| Пакет 2 | Макетная плата + камера MT9V011 + сенсорный экран 2,8 дюйма |
| Набор 3 | Макетная плата + камера MT9V011 + 2,8-дюймовый сенсорный экран + загрузчик USB-Blaster |
1. Ресурсы Совета директоров
- CPLD: EPM240T100C5Предметы
- ARM CM3: STM32F103RCT6
- 4ЧашкаLED(CPLDсторона)Предметы
- Эффективный пчелиный твит(CPLDсторона)Предметы
- 4независимые кнопки(CPLDсторона)Предметы
- Кнопка сброса
- VGAинтерфейс(CPLDсторона)
- CMOSИнтерфейс датчика изображения(CPLDсторона, может использоваться для внешнегоDVPИнтерфейс к модулю датчика изображения или другому модулю)
- Цифровая трубка(CPLDсторона)
- зуммер(CPLDсторона)
- JTAGЗагрузить интерфейс(CPLDсторона)
- SWЗагрузить интерфейс(STM32сторона)
- USBRe -Chanting Port(STM32сторона, опуститьUSBК кабелю последовательного порта можно использовать для питания карты платы)Предметы
- USB2.0Полный -скорость интерфейса(STM32сторона, может использоваться для питания платы)
- TFTИнтерфейс ЖК -экрана(STM32боковой, сенсорный экран)
- GPIOинтерфейс(CPLDсторона,STM32сторона)
2. Поддержка учебных пособий
Оригинальные вспомогательные руководства, которые помогут вам начать работу и продвигаться вперед!
3. Презентация дела
Случай 1: STM32 измеряет уровень вывода ввода-вывода CPLD.
Случай 2: STM32 настроен с камерой MT9V011. CPLD принимает данные MT9V011 и отправляет их в STM32 для управления ЖК-дисплеем через параллельный ввод-вывод после простой обработки.
Случай 3: декодирование изображений STM32 на SD/TF-карте (BMP).&JPEG), а затем отображается на 2,8-дюймовом ЖК-экране.
Случай 4: STM32 настроен с камерой MT9V011, и CPLD отображается на экране компьютера через интерфейс VGA (отображение 640*480 @ 60 кадров).
4. Бесплатные видеоуроки Verilog
В комплект входит видеоурок Verilog профессора Ся Ювэня.

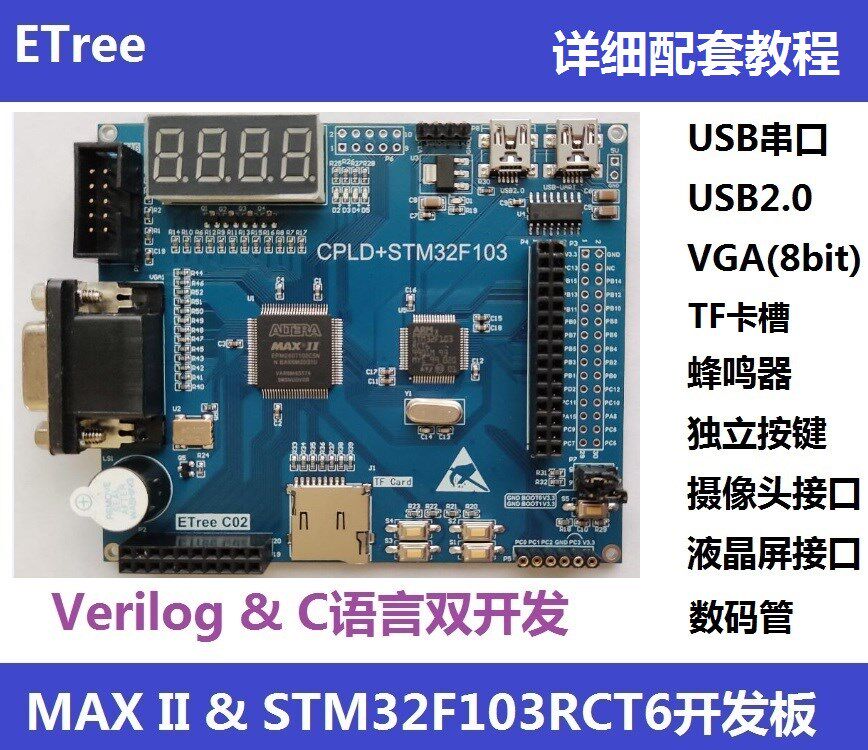

5. Физическая плата
Плата CPLD&Двухъядерный процессор ARM, вывод ввода-вывода, удобный для расширения других внешних модулей.
6. Список доставки
- CPLD&Плата разработки STM32
- Один кабель MINI USB (может питаться напрямую от USB)
- модуль камеры (Необходимо выбрать соответствующий пакет)
- Модуль сенсорного экрана 2,8 дюйма (Необходимо выбрать соответствующий пакет)
- 4 медных столбца
- Информация о плате разработки будет отправлена в виде сетевого диска (отправляется после расписки о получении)
Примечание. Загрузчик USB-Blaster (используется для загрузки CPLD) и загрузчик JLINK-OB (используется для загрузки и отладки STM32) необходимо приобретать в магазине отдельно.
Загрузчик USB-Blaster:
Эмулятор JLINK-OB:
7. Техническая поддержка
Профессиональные инженеры предоставят вам онлайн-техническую поддержку.
----------
