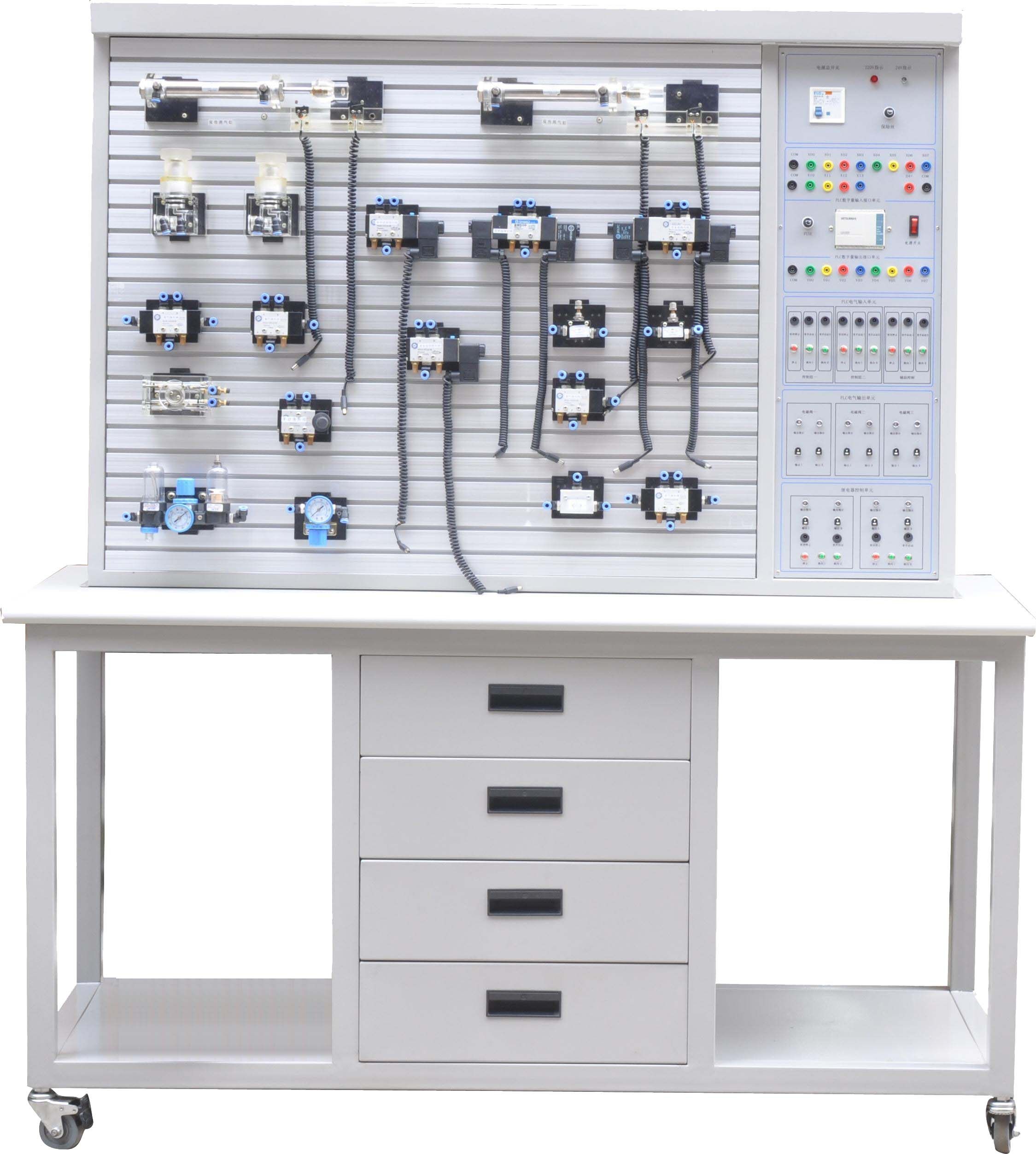

YM -QD01 Пневматическое устройство управления ПЛК, обучающий инструмент, экспериментальный стенд

Цена: 241 628руб.    (¥11600)
Артикул: 523298825340

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:浙江荣科教具
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥170035 581руб.
¥881 860руб.
¥285059 366руб.
¥2455 177руб.
  • Информация о товаре
  • Фотографии



1. Основные технические параметры

1, Входная мощность: 220 В. Пособие±l0%, 50 Гц;

2, емкость устройства:≤2кВА;

3, Температура рабочей среды: -5℃～40℃;

4, Работая влажность:≤90% (при 40℃);

5,Размеры:1500mm×650mm×1750mm

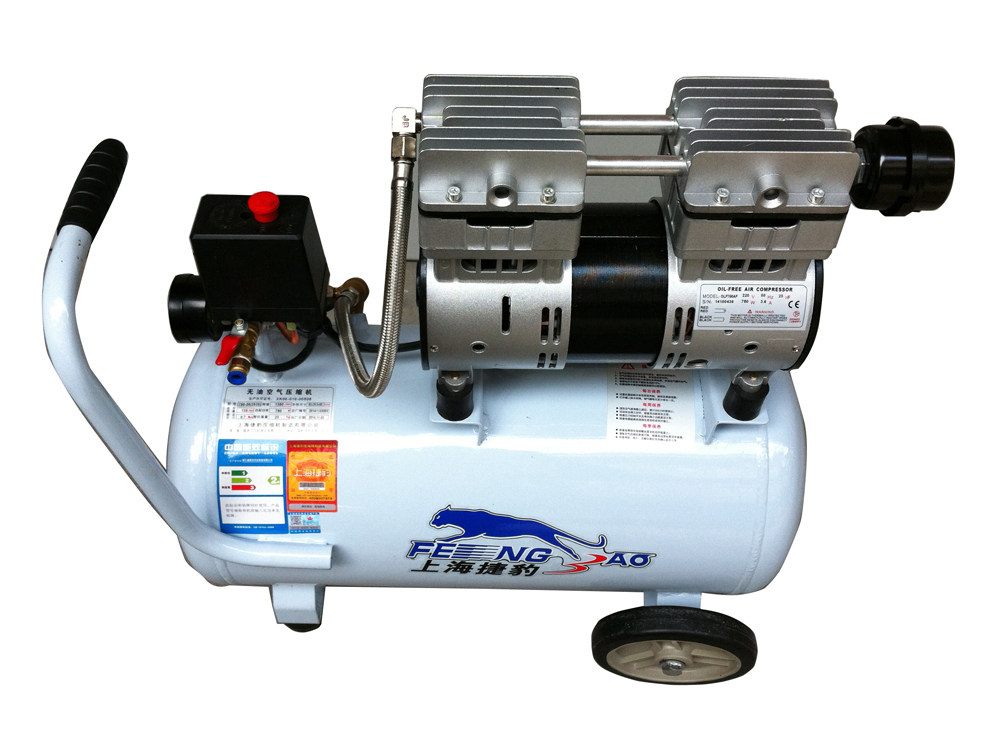

6, Бесшумный и безмасляныйВоздушный компрессор: рабочий источник питания: 220 В переменного тока; мощность двигателя: 680 Вт, номинальная емкость 24 л;

   Номинальное выходное давление воздуха 1 МПа

7, Хост-модуль ПЛК: Хост использует Mitsubishi FX1S-20MR с 12 коммутационными входами и 8 релейными выходами.

8, Оснащен модулями управления: модуль питания, модуль управления ПЛК, модуль управления реле, кнопка управления

Модули, независимые модули для пневматических компонентов и т.д.

2. Основные характеристики

1, Пневматическое и ПЛК учебное оборудование в основном состоит из учебных столов и учебных столов, пневматических компонентов и электрических устройств управления,

Он состоит из программируемого контроллера (ПЛК) и других компонентов.

2, Тренировочный стол и тренировочная платформа изготовлены из железа с двухслойной матовой структурой, окрашенной распылением с плотным рисунком. Гидравлический блок хранится в шкафу учебного стола.

кусочки и т. д.

3,Каждый пневматический компонент разделен на независимые модули и оснащен опорной плитой с эластичными штифтами, которые можно удобно и произвольно соединять.

Компоненты размещаются на обучающей панели (панель с“T”Структура профиля из алюминиевого сплава в виде пазов). возвращение

В дорожном соединении используются быстросменные соединения с гибкой компоновкой, удобной и быстрой разборкой и подключением.

4, используя бесшумный воздушный компрессор, чтобы обеспечить лучшие условия для тренировок в тренировочном зале.

5, Давление источника тренировочного воздуха низкое, а номинальное давление системы составляет 0,8. Mpa,Электрическое управление использует постоянный ток низкого напряжения.

24Vисточник питания;Тренировочный воздушный тракт и схема управления безопасны и надежны.Оснащен ручным управлением, пневматическим управлением, электронным управлением и другими функциями управления.

6,Блок управления обучением может использовать независимый блок релейного управления для электрического управления или управление ПЛК. Посредством сравнения будут подчеркнуты превосходство и усовершенствование программируемого управления ПЛК, а также будут углублены понимание и мастерство программиста ПЛК.

7, Это устройство объединяет различные реальные пневматические компоненты, блок управления реле, ПЛКПрограммирование иТехнология мониторинга интегрирована в одну систему с мощными функциями и широкими возможностями адаптации.



3. Базовая схема пневматической тренировки.

1, реверсивная схема цилиндра одностороннего действия

2, реверсивная схема цилиндра двустороннего действия

3, схема регулирования скорости цилиндра одностороннего действия

4, Цилиндр двустороннего действия, схема регулирования скорости в одну сторону

5, Цилиндр двустороннего действия, двусторонняя схема регулирования скорости

6, схема переключения скорости

7, буферная схема

8, контур регулирования вторичного давления

9, схема преобразования высокого и низкого напряжения

10, счетная петля

11, цикл задержки

12, схема защиты от перегрузки

13, блокировочная петля

14, одноцилиндровый, одиночный контур управления возвратно-поступательным движением

15, одноцилиндровая схема непрерывного возвратно-поступательного действия

16, линейный цилиндр, схема последовательного действия поворотного цилиндра

17,Многоцилиндровая схема последовательного действия

18, двухцилиндровый, синхронная схема действия

19, четырехцилиндровая рычажная схема

20, разгрузочный контур

 21или схема применения челночного клапана затворного типа

22, Схема применения клапана быстрого выпуска





Четыре,Список конфигурации устройства обучения управлению пневматическим ПЛК

Серийный номер

имя    сказать

типНет.

количество

Примечание

1

Тренировочный стол



1Чжан



2

Тренер



1Тайвань



3

PLCМодуль хоста

Митсубиси FX1S-20MR

1кусок



4

Модуль питания



1кусок



5

Модуль управления реле



1кусок



6

PLCмодуль кнопок управления



1кусок



7

Бесшумный безмасляный воздушный компрессор



1Тайвань



8

цилиндр одностороннего действия

QGX25Мрачный100

1только



9

Двойной цилиндр

QGX25Мрачный100

2только



10

Вращающийся цилиндр



1только



11

Три соединения

AC2000

1только



12

Редукционный клапан (с манометром)

AR2000

1только



13

Ручной обменной клапан

H210—08

1только



14

Одиночный электромагнитный распределитель (двухпозиционный трехходовой)

3V210-8

1только



15

Одинарный электромагнитный распределитель (двухпозиционный пятиходовой)

4V210-8

2только



16

Двойной электромагнитный распределитель (двухпозиционный пятиходовой)

4V220-8

1только



17

Двойной электромагнитный распределитель (трехпозиционный, пятиходовой)

4V230-8

1только



18

Газораспределитель одинарный (двухпозиционный пятиходовой)

4A210—08

2только



19

Распределитель газовый двухпозиционный (двухпозиционный пятиходовой)

4A220—08

2только



20

Ходовой клапан (управление машиной)

MOV—2

1только



21

Ходовой клапан (кнопка)

MOV—3A

1только



22

Ходовой клапан (кнопка с замком)

MOV—3

1только



23

Или челночный клапан затворного типа

KV—08

2только



24

Быстрый выхлоп

QE—02

2только



25

Односторонний клапан дроссельной заслонки

ASC-08

2только



26

Дроссельная заслонка одностороннего действия (установлена на блоке цилиндров)

JSC601

7только



27

Один клапан

1/4

2только



28

Последовательный клапан



1только



29

Газ



1только



30

глушитель

1/8

2только



31

глушитель

1/4

1только



32

Три ссылки (Tтипа тройник)

Ø 6

4только



33

Три ссылки (Yтипа тройник переходной)

Ø 8—Ø 6

1только



34

Четыре

Ø 6

2только



35

трахея

PU6Мрачный4

20рис



36

Переключатель хода (установлен на цилиндре)



2только



37

Кабель для программирования (переходник)

Мицубиси

1полоска



38

инструмент



1набор



39

Заглушка воздушного отверстия

Ø 6

10только



40

Инструкции по пневматическому обучению



1книга



41

Программное обеспечение для программирования ПЛК Mitsubishi, программное обеспечение

компакт-диск

1тарелка
