Почему 100 000 оборудования, почему пассивное устройство Zhu Xiaming и другие Peking University Press

Цена: 1 505руб.    (¥71.2)
Артикул: 647102382377

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:木垛旗舰店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥54.321 148руб.
¥9.61204руб.
¥298.116 300руб.
¥42.31895руб.
  • Информация о товаре
  • Фотографии


Основная информация
Название продукта:Сто тысяч «почему» аппаратного обеспечения (пассивные устройства)формат:16
Автор:Чжу Сяоминг и т. Д.Количество страниц:
Цены:89Время публикации:2021-07-01
Номер ISBN:9787301321812Время печати:2021-06-01
Издательство:Пекинский университетИздание:1
Типы продукта:книгиВремя печати:1
Об авторе:
У Чжу Сяомина, основателя общедоступного аккаунта WeChat «Сто тысяч почему аппаратного обеспечения», около 200 000 поклонников аппаратного обеспечения.Когда-то он работал менеджером по оборудованию Huawei, менеджером по техническому обслуживанию, менеджером по продуктам, планировщиком продуктов и системным проектировщиком.Имея почти 20-летний опыт исследований и разработок аппаратного обеспечения, он участвовал в проектировании и обслуживании широкого спектра аппаратных продуктов, включая аппаратные платформы военно-морского оборудования и телекоммуникационного оборудования, системы мониторинга и безопасности, серверы, интеллектуальные терминалы и т. д.
    Ван Юхао, доктор философии, профессор второго уровня, научный руководитель, научный сотрудник IET, старший член IEEE, член Китайского общества коммуникаций, один из первых наставников инноваций и предпринимательства, заслуженный профессор «Jinggang Scholars», выбранный для проекта «Сто тысяч талантов» провинции Цзянси, директор Исследовательского центра инженерных систем встраиваемых систем Цзянси, президент Института промышленных исследований искусственного интеллекта Университета Наньчан и вице-президент Shangrao Normal Университет.
    Фу Шиюнг, технический директор компании «Сто тысяч почему аппаратного обеспечения», был инженером аппаратных систем в Huawei и экспертом в области технологии PoE. Как член IEEE, он участвовал в разработке стандарта IEEE802.3bt (стандарт PoE высокой мощности).Компания имеет более 20 китайских патентов на изобретения и семь американских патентов на изобретения.
    Чжоу Хуэйлинь, доктор философии, профессор, основное направление исследований — распространение радиоволн и его инженерные приложения. Он руководил двумя проектами на провинциальном и министерском уровне или выше, а также участвовал в ряде исследовательских проектов Фонда естественных наук, 863 и других проектов.
    Цзян Сюго, менеджер по технической поддержке EDA компании Keysight Technologies (China) Co., Ltd., имеет более чем 10-летний опыт разработки высокоскоростных продуктов.Хорошо подходит для моделирования целостности сигнала и целостности питания, проектирования и тестирования высокоскоростных цифровых схем.Основатель паблик-аккаунта WeChat Signal Integrity.
    Юань Йипенг, бывший инженер Huawei Hardware и инженер по цифровому аппаратному обеспечению Nokia Siemens (Hangzhou) Co., Ltd.Хорошо в проектировании системы аппаратной системы.
    Ян Ченг, аналитический инженер Ruijie Network Co., Ltd.Хорошо построено разрушительный физический анализ электронных компонентов (DPA), надежность электронных компонентов и анализ отказа (FA) и строительство пула электронных компонентов.
    Фэн Мэйвэнь, менеджер по аппаратному обеспечению Hangzhou Hard Ten Technology Co., Ltd., разработал национальное решение для дронов на чипе и платформу IoT с открытым исходным кодом Hard Ten.
Краткое содержание:
Электронные компоненты являются основой схемотехники, а резисторы, конденсаторы и катушки индуктивности обычно используются в схемотехнике.В этой книге объясняются принципы реализации этих трех типов компонентов на физическом уровне, чтобы помочь читателям лучше понять электрические характеристики этих трех типов электронных компонентов и их применение в схемах.
    Эта книга разделена на три части, каждая из которых соответствует типу электронных компонентов, и содержит подробное объяснение принципов и использования трех типов компонентов в форме вопросов и ответов.Каждая статья также включает спецификации выбора компонентов, которые помогут читателям быстро понять принципы выбора компонентов.
    Содержание этой книги простое и легко понимать. Он анализирует скучные принципы с помощью богатых примеров. Он подходит для инженеров, связанных с большинством студентов колледжа и работы по проектированию.

......

Оглавление:
Глава 1 Сопротивление 1
1Как резисторы в схеме реализуют «сопротивление» в физическом понятии?2
2 Почему сопротивление требует нескольких типов?5
3 Как классифицируется сопротивление?7
4 Каковы переменные резисторы?11
Какой материал сделан из 5 -линейной раностойкости?Могу ли я использовать обычные линии медного направляющего?13
6. Как резистор из металлической фольги достигает «высокой точности»?15
7 Каковы различия между сопротивлением пленки и толстой мембраной?20
8 Какова взаимосвязь между сопротивлением пленки, устойчивостью к толстой пленке, сопротивлением металлической мембраны, устойчивостью углеродной мембраны и сопротивлением оксидной пленкой металла?двадцать один
9 Почему мы используем резистентность к патчам больше, а не напрямую?двадцать три
10Почему вставные резисторы используются для обозначения сопротивления?26
11Как определить сопротивление резистора?26
12 Что означает цвет сопротивления?29
13 Почему значение сопротивления часто 33, 47, 68?29
14 Как символы, напечатанные на сопротивлении патча, представляют сопротивление?33
15 Почему фактическое значение резистора и номинальное значение всегда отклоняется?37
16 Каков режим отказа и механизма отказа сопротивления?38
17Почему универсальные резисторы боятся «серы»?40
18 Какие факторы влияют на надежность сопротивления?43
19 Как долго длится срок службы сопротивления?47
20 Почему резистор не имеет фиксированной номинальной температуры окружающей среды?48
21 Почему номинальная сила резистора должна быть использована?49
22 Резисторы имеют «номинальную мощность», зачем им «рабочее напряжение»?50
23 Каково влияние волн на сопротивление?51
24 Каковы требования к сопротивлению?53
Какова взаимосвязь между 25 потенциометрами и переменными резисторами?56
Каковы типы потенциометра?60
27 Можно ли использовать потенциометр вместо сопротивления?61
28Почему бы не использовать исключение?62
29 Зачем мне использовать сопротивление 0 Ом?63
Какие цепи используются в основном для 30 резисторов?65
31 Каковы эффекты сопротивления тяги и сопротивления падения в цепи?73
32 Почему схема подключения питания может улучшить целостность сигнала?81
33 Как выбрать тандемное сопротивление в подключенной стороне сопротивления между целостностью сигнала и электромагнитной совместимостью?88
34Почему резисторы сопротивлением 220 Ом иногда включают в цепи последовательно?89
35 Действительно ли индуктивность без ощущения сопротивления 0?91
36 Как выбрать серию ограниченного сопротивления потока при управлении светодиодом с GPIO?93
Каков процесс производства устойчивости мембраны толщиной 37 -типа?95
38 Спецификация сопротивления 101
Глава 2 Конденсатор 104

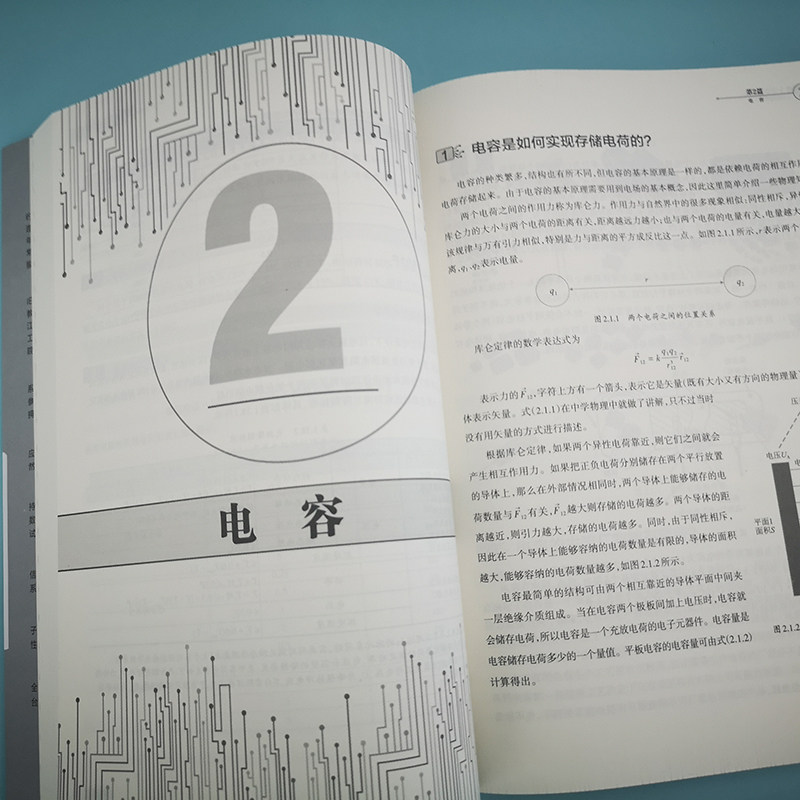

1 Как емкость реализует плату за хранение?105
2 Каковы основные производители конденсаторов?107
3 Какие виды конденсаторов?111
4 Почему так много типов конденсаторов?118
5 Какие параметры вам нужны, чтобы обратить внимание при выборе?122
6 Каковы различия в ключевых параметрах и сценариях применения различных конденсаторов?127
7 Какова связь между конденсаторами Дагги, фарфоровыми конденсаторами и керамическими конденсаторами?130
Какова внутренняя структура 8MLCC?132
9 Почему значение конденсатора становится меньше после того, как керамический конденсатор применяется к напряжению постоянного тока?139
10 Как проверить характеристики парциального давления MLCC?142
11 Каковы влияние температуры на MLCC?148
12 Почему некоторые MLCC называются NP0, также известным как C0G?150
13 Почему это обычно не печатает на керамической емкости планшета?152
Почему 14MLCC легко производить Crack 153
Как 15MLCC избегает сбоя стресса?155
Какой вред принесет 16MLCC пьезоэлектрический эффект?156
Почему 17MLCC кричит?157
Каковы причины 18MLCC?159
Какая часть ESR 19MLCC состоит из?162
20 Как определить подлинность MLCC?163
Каков производственный процесс 21MLCC?167
Каковы различия между несколькими электролитическими конденсаторами?169
23 Какова внутренняя структура алюминиевых электролитических конденсаторов?172
24 Анодная фольга алюминиевой электролитической емкости грубой?174
25 Почему алюминиевые электролитические конденсаторы не могут иметь обратное напряжение?177
26 Каков производственный процесс алюминиевых электролитических конденсаторов?179
27 Как оценить жизнь алюминиевых электролитических конденсаторов?181
28 Каков режим отказа и механизм сбоя алюминиевых электролитических конденсаторов?184
29 Каков внутренняя структура и принцип работы конденсаторов?187
Каков производственный процесс 30 生产 емкость?189
31 В каком сценарии вам нужно выбрать конденсатора?194
32 失 Каков режим отказа и механизм сбоя конденсаторов?196
Каков процесс изготовления танталовых конденсаторов 33MnO2?197
Каковы полимерные полимеры в 34 полимерном полимерном конденсаторе?198
Какова структура и характеристики алюминиевой емкости полимерного полимера (полимер)?200
Каковы 36 пленковых конденсаторов?Где они используют?202
37 Могу ли я стать горячим при работе?205
38 Зачем обращать внимание на значение Q конденсатора?209
Каковы эффекты 39 конденсаторов?211
Как паразитные параметры 40 емкости влияют на целостность мощности?214
41 Применение емкости в Power Design 216
42 Как выбрать входную емкость питания переключения?221
43 Каков принцип работы отделенного конденсатора?224
44 Зачем 220V питания необходимо выбрать емкость безопасности?227
45 Как рассчитать номинальное напряжение после параллельных струн конденсатора?231
46 Почему конденсатор имеет такую большую емкость?234
47 Применение и перспективы конденсаторов 238
Как разместить емкость в течение 48pcb дизайна?240
49 Принцип заряда и сброса и применение емкости 243
50 емкость в РЧ -цепи 245
51 Могут ли конденсаторы, инкапсулированные в 0603, заменили конденсатор, упакованный 0402?248
52 Как измерить и имитировать конденсаторы с высоким частотой?251
53 Спецификация снижения емкости 254
54 Спецификация выбора емкости 258
Статья 3 Электронно 262
1 Что такое индуктивность?263
2 Как классифицировать индуктивность?265
3 Что следует использовать для использования индуктивности?268
4 Каковы модели, спецификации и название основных индукторов?269
5 Каковы общие магнитные ядра?270
6 Какова взаимосвязь между цветом магнитного кольца и материалом?274
7 Оценка тока индуктивности мощности есть ли два типа?275
8 Каковы различные эффекты магнитных шариков и индукторов?278
9 Каково значение Q индуктивности?282
10 Почему индуктивность кричит?283
11 Как решить индуктивность вою?284
12 Каковы принципы со -модулярной индуктивности?286
13 Как разработать обычно используемые индукторы устройства?289
14 Кодекс сокращения индуктивности 293
15 Спецификация выбора UDM 294
16 Спецификация выбора волшебных бусин 296
17Каковы подводные камни встроенных индукторов?298
Каковы общие проблемы при использовании индукторов в использовании?300

......

Цвет страница:
1Как резисторы в схеме реализуют «сопротивление» в физическом понятии?Существует две концепции того, что мы обычно называем «сопротивлением»: одна — физическая концепция, то есть физическая величина, описывающая проводящую способность объекта; другой относится к резистору.
    Сопротивление — это распространенное физическое понятие, которое мы изучаем в средней школе.Сопротивление проводника электрическому току называется сопротивлением проводника.Сопротивление — это физическая величина, которая в физике представляет собой сопротивление проводника электрическому току.Чем больше сопротивление проводника, тем больше сопротивление проводника протеканию тока.Разные проводники обычно имеют разные значения сопротивления. Сопротивление – это свойство самого проводника.Сопротивление проводника обычно обозначается буквой R. Единицей сопротивления является ом, называемый омом, и обычно обозначается омом.
    В одной и той же цепи ток, проходящий через определенный проводник, прямо пропорционален напряжению на проводнике и обратно пропорционален сопротивлению проводника. Это закон Ома.Существует метафора закона Ома: давление воды используется как напряжение, водопроводная труба используется как сопротивление, а величина потока воды используется как ток, как показано на рисунке 1.1.1.
    Рисунок 1.1.1 Метафорическое представление закона Ома Ниже подробно представлены концепции, упомянутые выше.
    (1) Напряжение: физическая величина, которая измеряет разницу энергий, создаваемую единичным зарядом в электростатическом поле из-за разных потенциалов.Его величина равна работе, совершаемой единичным положительным зарядом, перемещающимся из точки А в точку Б под действием силы электрического поля. Направление напряжения определяется как от высокого потенциала к низкому потенциалу.Напряжение эквивалентно давлению воды в водопроводной башне.
    (2) Сопротивление: эквивалентно толщине водопроводной трубы.
    (3) Ток: С научной точки зрения количество электричества, проходящего через любое поперечное сечение проводника в единицу времени, называется интенсивностью тока или для краткости током, что эквивалентно потоку воды в водопроводной трубе.
    Закон Ома рассматривает ток как результат, напряжение как внешнюю причину, приложенную к цепи извне, а сопротивление как внутреннюю причину цепи.Если трубопровод остается неизменным, то чем выше водонапорная башня, тем больше давление воды (напряжение) и больше расход воды (ток); если давление воды (напряжение) остается неизменным, то чем толще водопровод (чем меньше сопротивление), тем больше расход воды (ток).
    Формула закона Ома: (1.1.1) Сопротивление, как физическое понятие, – это способность препятствовать протеканию тока. Это компонент, используемый для обеспечения функции «деления напряжения» или «ограничения тока». Название этого компонента — резистор, а сопротивление, которое мы рассчитали при ответе на вопрос, — это способность резистора блокировать поток тока.
    Как физическая величина, сопротивление — это способность, которой обладают все вещи в жизни, включая, помимо прочего, металлические провода, деревья, человеческие тела и резиновые перчатки.
    Если вам нужно сравнить «сопротивление» с другими физическими понятиями, вы можете сравнить его с «массой» или «инерцией». Объект имеет массу независимо от того, где он находится. Аналогично, независимо от того, находится объект под напряжением или нет, он имеет сопротивление.Однако не каждый предмет можно назвать резистором.
    Итак, как же резистор реализует необходимую нам физическую величину сопротивления?Резисторы в повседневной жизни обычно называют напрямую резисторами. Внешний вид часто используемых резисторов показан на рисунке 1.1.2.
    Рисунок 1.1.2 Внешний вид обычно используемых резисторов Резисторы обычно имеют два контакта и их сопротивление фиксировано.Когда резистор включен в цепь, он ограничивает силу тока, протекающего через ветвь, к которой он подключен, в соответствии с законом Ома.Резистор, сопротивление которого нельзя изменить, называется постоянным резистором, а резистор, сопротивление которого является переменным, называется потенциометром (Potentiometer или Potential Meter) или переменным резистором (Variable Resistor). Идеальный резистор линеен, то есть мгновенный ток через резистор пропорционален приложенному мгновенному напряжению.Переменный резистор, используемый для деления напряжения, имеет от 1 до 2 подвижных металлических контактов, прижатых к его открытому корпусу резистора.Положение контактов определяет сопротивление между любым концом корпуса резистора и контактом.
    Сопротивление резистора зависит от таких факторов, как материал, форма, объем и окружающая среда проводника.Удельное сопротивление – это параметр, который описывает электропроводность проводника.Для цилиндрического однородного проводника, изготовленного из определенного материала, его сопротивление R прямо пропорционально длине L и обратно пропорционально площади поперечного сечения S, то есть (1.1.2) где ρ — коэффициент пропорциональности, а его величина определяется материалом проводника и окружающей температурой, называемой удельным сопротивлением.
    Система единиц (СИ) удельного сопротивления — Ом.·метры (Ом·м).При нормальной температуре зависимость удельного сопротивления обычных металлов от температуры имеет вид (1.1.3) где – удельное сопротивление при 0°С; α – температурный коэффициент сопротивления (ТКС); t — температура, °С.
    Удельное сопротивление полупроводников и изоляторов отличается от сопротивления металлов и не изменяется линейно с температурой. При повышении температуры их удельное сопротивление резко уменьшится, демонстрируя нелинейное изменение.
    Поэтому, когда мы хотим достичь определенного значения сопротивления под воздействием скользящего реостата, учебного пособия, предоставляемого учителями в средней школе, мы обычно думаем о том, чтобы отрегулировать длину провода для достижения желаемого значения сопротивления.Скользящий реостат показан на рисунке 1.1.3.
    Из уравнения (1.1.2) видно, что после определения материала и площади поперечного сечения желаемое значение сопротивления можно получить, регулируя длину проводящего материала. Проводящий материал, который мы можем легко получить, — это проволока.Используя провода разной длины, мы, естественно, можем получить разные значения сопротивления.Однако при использовании проводов для реализации сопротивления, поскольку провод не может рассыпаться в цепи, его наматывают вокруг изоляционного каркаса, что удобно при использовании, монтаже, транспортировке и хранении.
    Проволочный резистор — это тип резистора, образованный путем намотки резистивного провода вокруг изолированного каркаса и его последующей герметизации, как показано на рисунке 1.1.4.Резистивный провод обычно изготавливают из никель-хромовых, марганцево-медных и других сплавов с определенным удельным сопротивлением, а изолирующий каркас обычно изготавливают из керамики, пластика или металлических каркасов, покрытых изолирующим слоем.Проволочные резисторы являются одним из многих типов резисторов и обладают характеристиками малого температурного коэффициента и высокой точности.Среди проволочных резисторов есть мощный проволочный резистор, в котором в качестве каркаса используется керамика, а внешний слой резистора покрыт глазурью или другими термостойкими и хорошо рассеивающими тепло изоляционными материалами.Этот проволочный резистор отличается большой рассеиваемой мощностью, до сотен Вт. В основном он используется в качестве нагрузки большой мощности и может работать в среде от 150 до 300°C.
    Рисунок 1.1.3 Скользящий реостат Рисунок 1.1.4 Резистор с проволочной обмоткой Среди резисторов с проволочной обмоткой имеется также регулируемый резистор.Он оснащен подвижным стопорным кольцом в качестве контактной клеммы на внешней стороне проволочной обмотки. На слое глазури (краски) оставляют узкое окошко, чтобы обнажить контактный канал обмотки. Величину сопротивления можно регулировать, перемещая стопорное кольцо на контактном канале через точку контакта, таким образом, это переменный резистор. Существует два распространенных типа: глазурованные резисторы с проволочной обмоткой и окрашенные резисторы с проволочной обмоткой.
    Эмалированные резисторы (глазурованные проволочные резисторы) представляют собой разновидность проволочных резисторов.На керамическую трубку наматывается марганцево-медная проволока или проволока из никель-хромового сплава с большим коэффициентом сопротивления, а ее наружный слой покрывается эмалью в качестве слоя термостойкой глазури для защиты.Эмалевые резисторы обладают характеристиками высокой стабильности, высокой точности, низкого уровня шума и высокой мощности. Обычно они выдерживают номинальную мощность от 1 до 500 Вт и могут нормально работать при высокой температуре 150°C. Температурный коэффициент может быть менее 10 ppm/°C (1 ppm = 0,0001%), а точность выше, чем±0,01%.
    Недостатками проволочных резисторов являются то, что они имеют относительно большую паразитную индуктивность и распределенную емкость, большой объем и низкое сопротивление. Они не подходят для использования в высокочастотных цепях выше 2 МГц. Они подходят только для использования в качестве резисторов деления напряжения или фильтрующих резисторов в цепях, требующих мощных резисторов, или в условиях работы при высоких температурах.На рисунке 1.1.5 показан типичный мощный проволочный резистор (глазурованный силовой проволочный резистор).
    Конечно, проволочные резисторы — это лишь один из многих способов реализации резисторов.Существует много способов реализации сопротивления, например, резисторы из металлической фольги, резисторы из металлической пленки, резисторы из углеродной пленки и т. д.
    2Почему нам нужно несколько типов резисторов?В реальных проектах, помимо использования проволочных резисторов, в различных сценариях могут использоваться резисторы различных процессов, такие как металлопленочные резисторы, металлооксидные пленочные резисторы и углеродные пленочные резисторы.Поскольку проволочные резисторы уже можно реализовать путем намотки проводов, зачем нужно так много разных типов резисторов?Это связано с тем, что сопротивление, объем, стоимость, точность, мощность, высокочастотные характеристики и шумовые характеристики резисторов, реализованных по разным процессам и принципам, различны.Когда требуются разные характеристики, требуются резисторы, изготовленные с использованием разных методов производства, поэтому для удовлетворения потребностей различных сценариев необходимы различные резисторы.
    1. Сопротивление и объем. Хотя разные желаемые значения сопротивления могут быть достигнуты с помощью проводов разной длины, поскольку сопротивление металлической проволоки все еще относительно невелико, для достижения разных диапазонов сопротивления следует использовать разные процессы обработки материалов.При этом во многих сценариях размер резистора не может быть особенно большим.Таким образом, особенно предпочтительными являются процессы обработки материалов, позволяющие добиться небольшого объема и высокого сопротивления.
    2 Стоимость. Разные материалы имеют разную стоимость, и разные производственные процессы также приводят к разным затратам.При одинаковой стоимости производственных материалов, чем больше объем отгрузки, тем ниже стоимость.Важно отметить, что общее использование материала в обществе также приведет к различиям в затратах.
    3. Точность.Основной причиной, по которой высокоточные резисторы отличаются от обычных резисторов, является погрешность сопротивления и температурный коэффициент.Описание классификации следующее: Для резисторов со значением сопротивления выше 1 Ом по сравнению с маркированным значением сопротивления,±Резисторы с погрешностью сопротивления в пределах 0,5% можно назвать прецизионными резисторами, а высокоточные резисторы могут достигать точности 0,01%.Как правило, только тонкопленочные резисторы и резисторы из металлической фольги могут обеспечить высокую точность.Точность обычных серий резисторов со значениями сопротивления выше 1 Ом составляет±При значении выше 5% наиболее распространенными резисторами в электронных изделиях являются прецизионные резисторы 5%, которые не попадают в диапазон прецизионных резисторов.Резисторы со значениями сопротивления ниже 1 Ом обычно могут достигать±Если точность находится в пределах 1%, его можно назвать прецизионным резистором.Поскольку погрешность также составляет 1%, то чем меньше база значения сопротивления, тем меньше значение сопротивления, соответствующее 1%, и тем выше технологические и технические требования.Высокоточные резисторы могут сделать±В пределах 0,5%, но технологические и технологические требования высоки, а стоимость резистора очень высока.Следовательно, в сценариях высокоточного применения, чтобы сбалансировать затраты, можно использовать другие методы для достижения желаемого значения сопротивления.
    4 Мощность Почему номинальная мощность разных процессов различна? Получается, что часть тепла, выделяемого током, протекающим через резистор, непосредственно рассеивается через поверхность резистора, а часть передается основанию резистора (керамической трубке) и рассеивается через металлические колпачки с обоих концов, медные выводы и даже печатную плату (PCB).Теплопроводность основного материала высокая, а номинальная мощность резистора большая.Базовым материалом для изготовления обычных (нормального размера) резисторов является разновидность каменного фарфора, состоящего из оксида алюминия (Al2O3) и диоксида кремния (SiO2); в то время как основным материалом для изготовления резисторов малых размеров является специальный глиноземный фарфор с содержанием оксида алюминия от 80% до 93%.Чем выше содержание глинозема в основном материале, тем лучше его теплопроводность и тем больше номинальная мощность получаемого резистора.
    5 Высокочастотные характеристики.Высокочастотная схема замещения резистора представлена ​​на рисунке 1.2.1.
    По высокочастотной схеме замещения резистора легко вычислить полное сопротивление всего резистора, а именно (1.2.1) где Ср — паразитная емкость; Lp – паразитная индуктивность; ω – угловая частота, ω = 2πf (f – частота рабочего сигнала).
