Трехмерная цифровая пусковая установка, модуль, беспроводной микрофон, схема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Прочитайте перед покупкой:
<1>: Этот модуль имеет длительный срок, много инвентаря, пожалуйста, возьмите переговор, чтобы купить образец. Спасибо за сотрудничество!Есть скидки на пакетные покупки, и вы можете присоединиться к продаже.

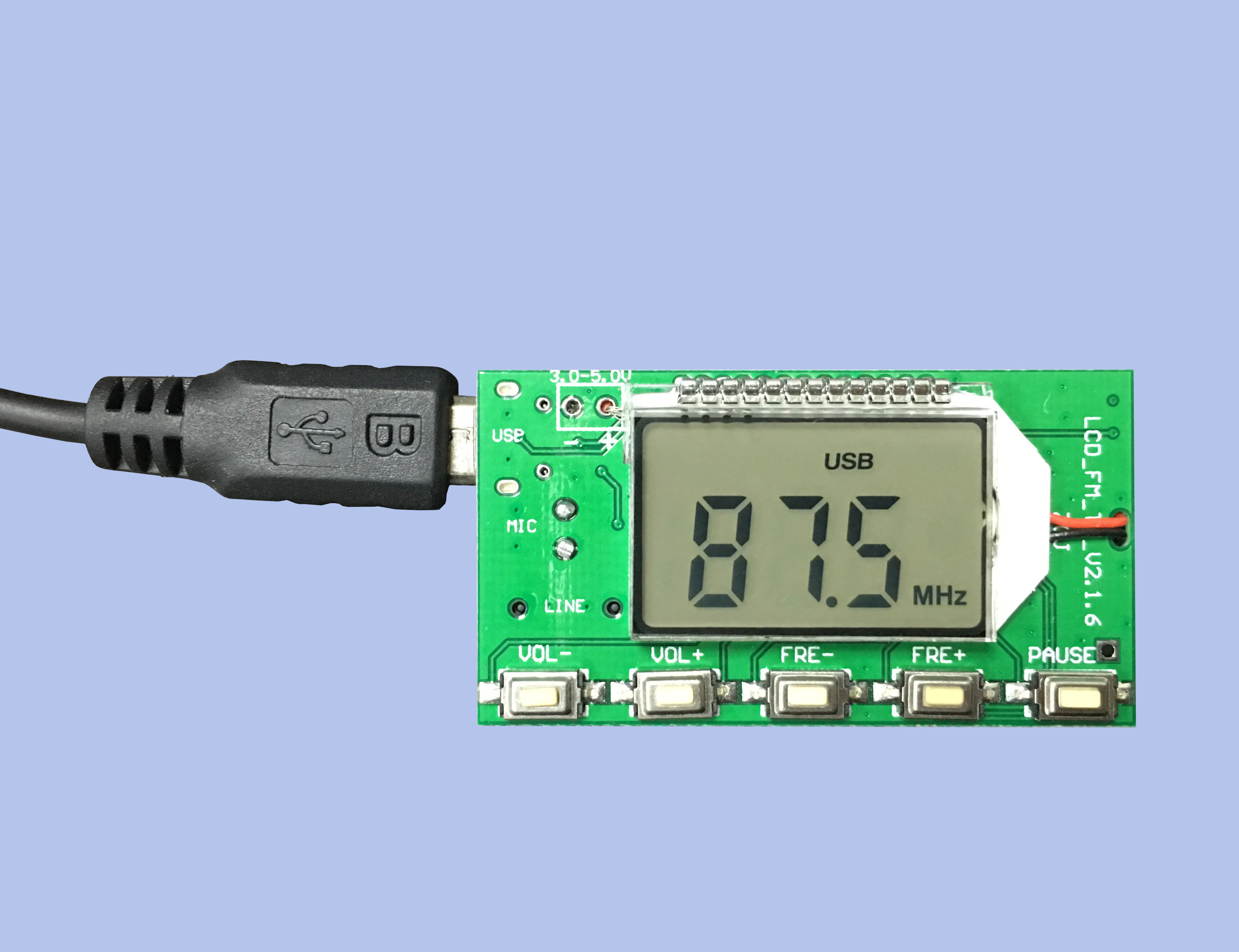

<2>: Этот продукт представляет собой плату для установленных аксессуаров, показанных на основном рисунке.
<3>: Не существует схематической диаграммы/диаграммы печатных плат и исходной программы для покупки этого продукта. Представлены только технические консультации, встречающиеся в процессе использования.
<4>: Клиенты, которым нужны индивидуальные функции, пожалуйста, свяжитесь с нашим обслуживанием клиентов (индивидуальные функции для клиентов с пакетными заказами).

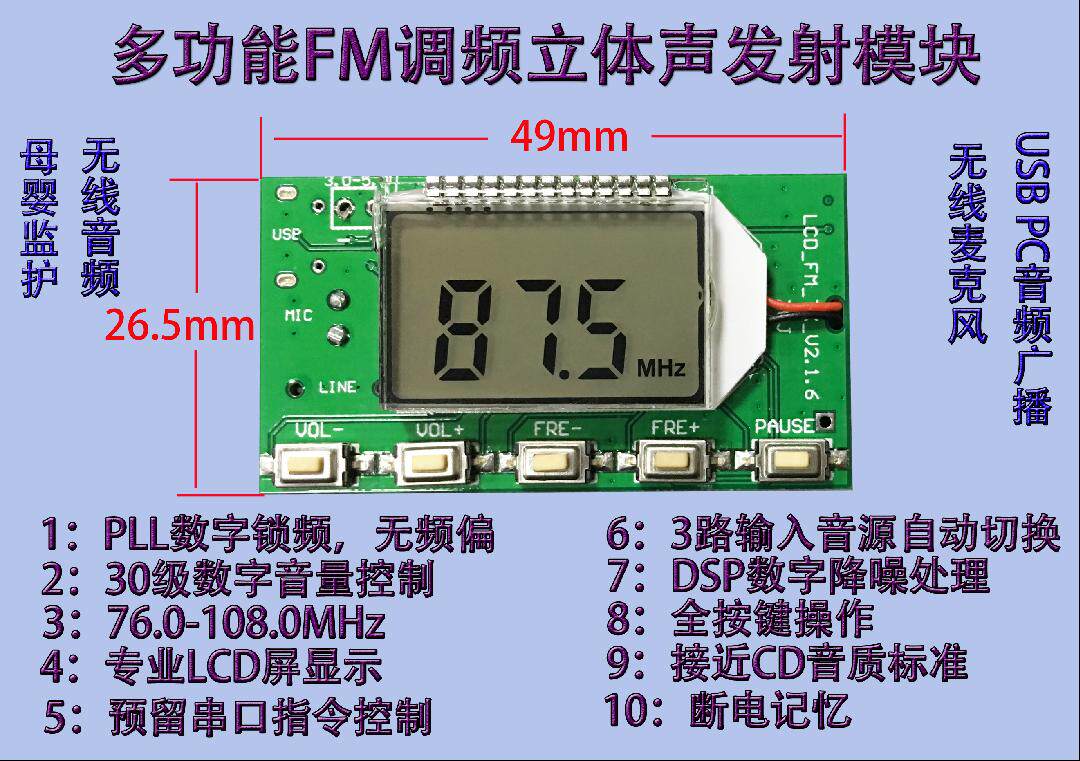

&NBSP; 1: Используйте передовые технологии обработки цифровых аудио -сигналов (DSP) и технологию регулирования фазы FM -блокировки (PLL), чтобы сделать качество звука более реалистичным, более стабильным производительностью и не смещено в течение длительного времени.
&NBSP; 2: ЖК -дисплей является более интуитивно понятным и точным, с чрезвычайно низким энергопотреблением и очень маленькими помехами шума.
&NBSP; 3: встроенный -в цифровой регулировке цифрового объема уровня 30, операция ключа может быть легко завершена.
&NBSP; 4: громкость и частота автоматической памяти автоматической памяти электроэнергии и частоты частоты
&NBSP; 5: многоэтажный источник звука автоматический переключение ввода
&NBSP; 6: Используйте высокий характер Плачковой кварцевый кристаллический кристаллический
&NBSP; 7: Поддержка контроля последовательных инструкций
Параметры продукта:
&NBSP; выходная мощность: 100 МВт
&NBSP; Audio Частая ярость: 50 Гц-18 кГц
Частота передачи:
&NBSP; Close Campus трансляция87,0 МГц-108,0 МГц, начало в кампусе трансляция76.0MHz-108.0MHz
&NBSP; Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (клавиша длинная нажмите)
&NBSP; Режим модуляции: стандартная регулировка частоты FM
&NBSP; канал: канал Line/USB (стерео), микрофонный канал (один канал)
эквивалентный шум:&GE; 30 дБ (Качество звука близко к качеству звука CD)
&NBSP; напряжение питания: DC 3.0V-5.0V
&NBSP; рабочий ток: 35 мА
&NBSP; Антенна запуска: 75 см антенны Tidders
&NBSP; Расстояние запуска: FM -модуль передачи соединяет стандартную антенну 75 см, радио для радио, Широко измерено радиус 100 метров.(Примечание: расстояние запуска предназначено только для справки, потому что различная среда окружающей среды немного отличается)
Другие аксессуары приобретите мастер:
Вам нужно купить антенну и нажать здесь:
&NBSP; необходимо использовать компьютер для управления модулем с помощью последовательных инструкций, вам необходимо указать точку USB на модуль преобразования уровня TTL здесь
Вам нужен батарея точки 5 здесь здесь
ОДИН: Использовать инструкции
<1>:источник питания
&NBSP; Модуль соответствует портам-,+подключить отрицательный и положительный электрод источника питания (батарея), соответственно. Руководитель питания рекомендуется использовать батарею или трансформатор для уменьшения мощности напряжения напряжения напряжения.Вы не можете использовать блок питания переключения без фильтра (например, зарядное устройство для мобильного телефона, зарядка сокровищ, переключение источника питания DC-DC), в противном случае высокочастотные помехи, генерируемые источником питания, повлияют на обычную работу этого модуля.Обычное рабочее напряжение этого модуля составляет 3,0-5,0 В. Обратите внимание, чтобы не превышать сферу действия.
<2>:кнопка
&NBSP; том +/-: Короткий пресс-объем +/- 1, длинное пресс непрерывное +/-
частота +/-:Короткая нажающая частота +/-&NBSP; 0,1 МГц, длинная пресса непрерывная +/- 1 МГц
тишина: короткая нажатия S тихо/не -мутант
<3>:антенна
&ANT -порт NBSP; используется для подключения антенны FM, для лучшегоэмиссияFM -сигнал, рекомендуется подключить 75 -см длины антенны рычага, и нет никаких препятствий для препятствия, насколько это возможно, возле антенны.
<4>: USB Audio Connection
&NBSP; Если вам нужна функция аудиовещания USB в этом модуле, вам также необходимо подключить USB -кабель для подключения к компьютеруСущностьUSB -порт и обычный мобильный телефон совместимы, поэтому вы можете использовать USB -кабель мобильного телефона для подключения модуля и компьютера.Поскольку компьютер USB поставляется с выходом 5V, компьютер USB -подключения может напрямую использовать USB -порт для обеспечения питания для модуля.&После подключения к компьютеру USB этот модуль автоматически вводит в режим аудиовещательной передачи ПК. ЖК -экран отобразит ПК."CD002"Устройство звуковой карты включено в настройках звука компьютера и включено"CD002"Аудио оборудование, аудио компьютерной системы может быть запущено по частоте FM по частоте FM, а радиоучение поблизости регулируется на постоянную частоту этого модуля.
<5>: Линейное аудио подключение
&NBSP; Если вам нужен канал Line (Line Input) этого модуля в качестве источника звука, вам нужно только вставить аудиокабель в один конец этого модуля 3,5 мм аудиоразъем например, мобильный разъем для наушников), этот модуль автоматически переключается на канал линии в качестве источника звука FM.Пока ближайшие радиостанции регулируются на постоянную частоту этого модуля, вы можете услышать звук с мобильного телефона.
<6>: FM беспроводной микрофон
&NBSP; Если вам нужен микрофон этого модуля в качестве источника звука, вам нужно только отключить линию линии и USB -кабель (то есть ни линия, ни USB). Знаменитый микрофон может быть применен к беспроводным микрофонам, материнскому и младенческому мониторингу и т. д. по мере необходимости.При использовании обратите внимание на корректировку объема этого модуля, чтобы достичь наилучшего эффекта пикапа.
<7>: Управление серийным портом(Не нужно контролировать эту часть без серийного управления функцией)
&NBSP; модуль оставляет за собой интерфейс управления последовательным портом уровня TTL. Связь между последовательным портом TTL и этим модулем требует UART_RX, UART_TX и GND модуля. Вы можете использовать внешний MCU (одно -хип -машина) или компьютерный порт. Чтобы заменить ключи для управления модулем.ПРИМЕЧАНИЕ. Поскольку серийный уровень компьютера не является уровнем TTL, вам необходимо подключить уровень RS323 к уровню для передачи устройства или использования последовательного модуля USB -уровня TTL при подключении компьютера для связи с этим модулем.Поскольку модуль управления последовательными инструкциями требует определенного количества компьютерной экспертизы, покупателям, которые не понимают, не нужно бросить, и используют кнопку для непосредственного эксплуатации модуля.См. Инструкции по дебютам. Вся информация, а обслуживание клиентов не предоставляет технические рекомендации в этой области.
Два: пользовательские настройки:
1: Настройки светодиодного режима подсветки
&NBSP; под состоянием отключения энергииДолго нажимайте сверху, включите радиосвязь, покажите, что B1 означает, что подсветка часто яркая, а B0 означает, что подсветка выключается в течение 20 секунд.ПерезапускПараметрВступить в силуСущность(Фабрика по умолчанию на подсветку на 20 секунд задержка отключения).
2: Открыть/выключить группу вещания кампуса
&NBSP; нажмите VOL+, Vol-Key после выключения питания, а затем питание на ЖК-дисплею C1. C1 указывает, что открытие трансляции кампуса C0 указывает на то, что полоса вещания в кампусе выключена, и она устанавливается после перезапуска.(Фабрика собирается по умолчанию, чтобы закрыть группу вещания кампуса).
3: Настройки режима режима Stereo/Single -Sound
&NBSP; задняя часть модуля имеет два припоя M, G, и две точки передаются в двухточечной единой формуле, и эти две точки прерываются в трехмерный запуск на основе звука.(Фабрика по умолчанию на трехмерный запуск на основе звука).Примечание. При стереосистеме источник звука, который должен быть введен в модуль, является стерео, а радио также является стереоэффектом.(Не берите ни одного динамика (однообменного) радио или аудиосигнала, введенного в модуль как один канал, говорящий, почему нет стереоэффекта !!!).
Три: примечание:
&NBSP; 1: Пожалуйста, подтвердите, что полярность источника питания и напряжения питания являются правильными, а вход напряжения превышает 5V или положительные и отрицательные электроды источника питания могут привести к постоянному повреждению модуля.
&NBSP; 2: Вы не можете коснуться заднего компонента модуля во время работы, чтобы не влиять на нормальную работу этого модуля.
Четыре: перед покупкой:
&NBSP; 1: Все продукты этого магазина предоставляют 7 дней безусловного обмена. Если вы не удовлетворены продуктами, которые вы получаете, вы можете подать заявку на возврат.Возврат и обмен требуют, чтобы покупатель несет доставку почтовой рассылки. Магазин не принимает обмены, которые оплачивается доставка!
&NBSP; 2: Этот модуль представляет собой плату, установленную в компоненте, которая должна быть подключена к работе.Покупатели нуждаются в определенном количестве знаний в области электронных операций.Для покупателей, которые не понимают электронные технологии, не рекомендуется покупать этот модуль!
&NBSP; 3: Этот магазин обеспечивает только ограниченную техническую поддержку. Пожалуйста, четко смотрите описание продукта перед использованием.
&Nbsp; 4: из -за различных столкновений на насилии во время процесса экспресс -транспорта, хотя каждый продукт был проверен и отправлен вам до доставки, а упаковка была для сейсмического лечения, неизбежно, что отдельные пакеты будут подвергаться существованию при условии&Ldquo; внутренняя травма”.При получении товара, пожалуйста, проверьте, является ли посылка неповрежденной перед курьером, является ли товары нетронутыми, и нет ущерба.Подпишите после подтверждения, что ошибки нет!
Этот модуль представляет собой плату, которая устанавливает компоненты. Покупатели должны обладать определенными знаниями в области электронных операций.Покупатели просят увидеть, как ребенок ясно объясняет. Там, где вы не понимаете, сначала попросите определить, что он способен работать перед покупкой. Для покупателей, которые не понимают электронные технологии, не рекомендуется покупать этот модуль !Чтобы не бросить, не вина, ребенок не прав!Спасибо за ваше сотрудничество!
Применение приложения: FM Wireless Audio, USB -аудиовещательная трансляция, беспроводной микрофон, мониторинг матери и ребенка.

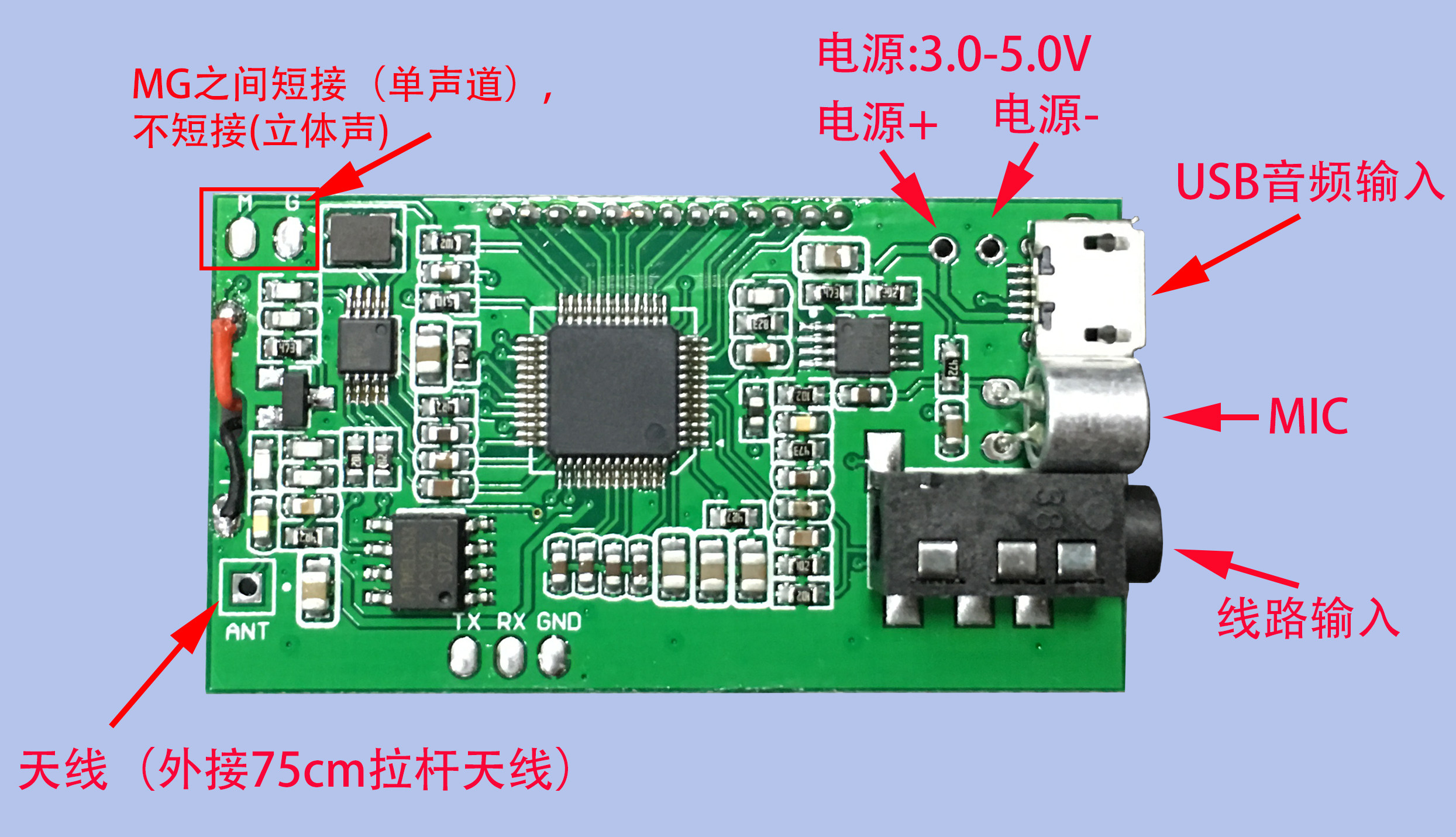

Инструкции по проводке модуля (пожалуйста, строго следуйте дизайну ниже):

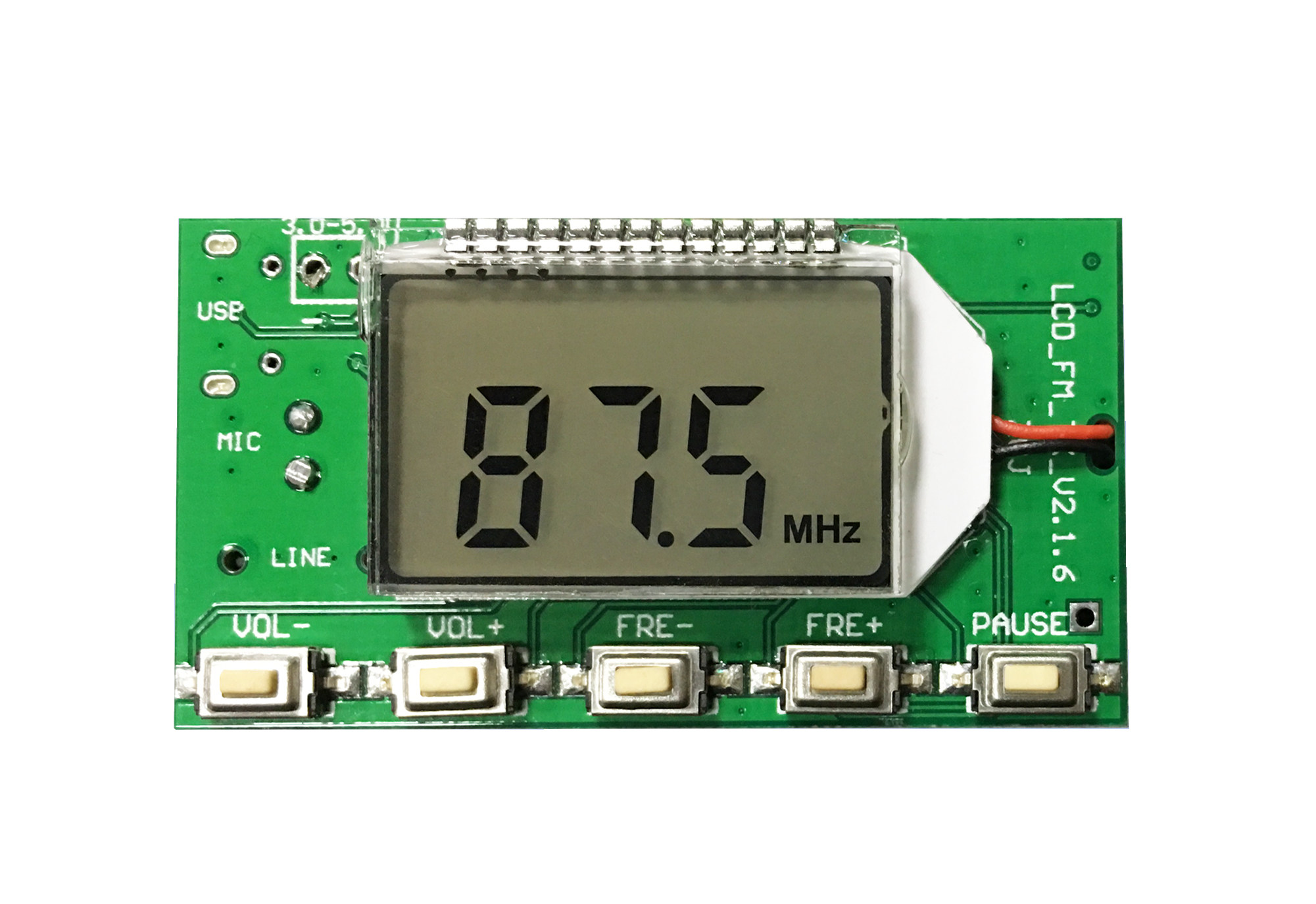

Нажатие функции расположение:
Когда задний свет яркий:
Ввод линии:
Загрязнение подсветки: (аудиовещательная передача USB)
Ниже приведена информация этого модуля через последовательный порт компьютера:
(Из -за определенной компьютерной экспертизы вам не нужно обращать внимание на следующие детали для покупателей, которые не понимают, и используют вашу кнопку для непосредственного управления модулем.

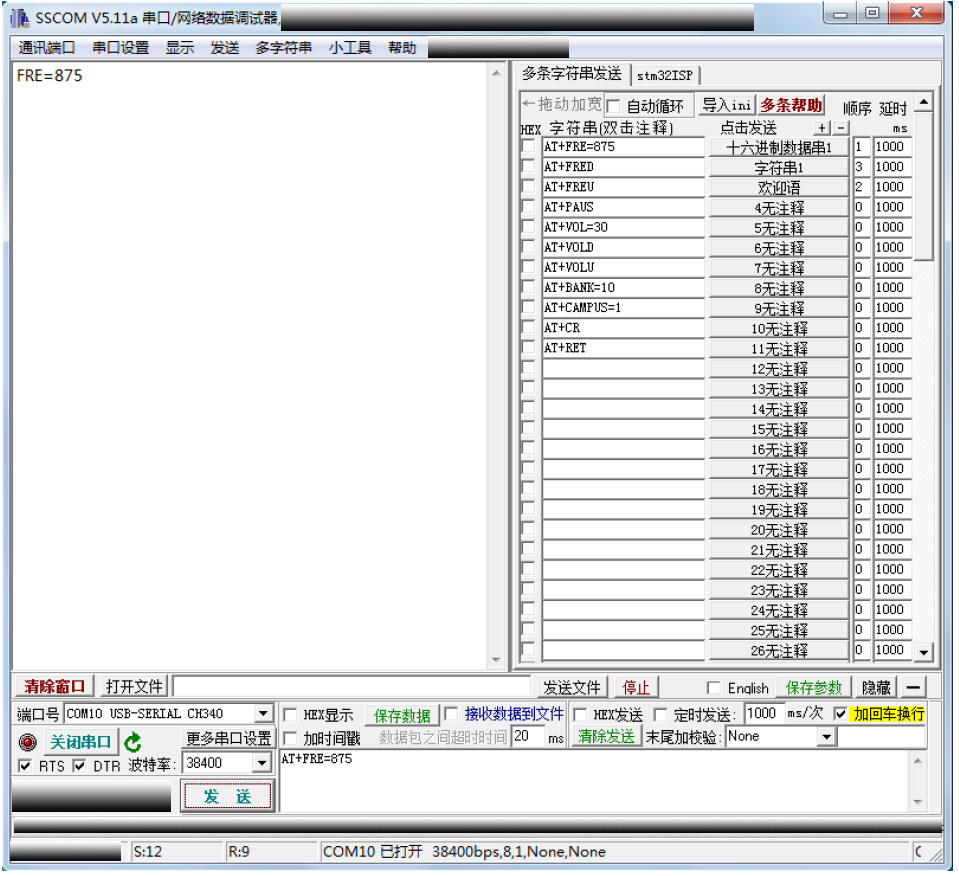

Пример и конфигурация серийного выхода:
Пример:PCСерийный помощник отправитьAT+FRE=875(Установите частоту приема87.5MHZ), Модуль возвращает текущую частотуFRE=875Как следует
FMэмиссияМодульATИнструкция
