Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

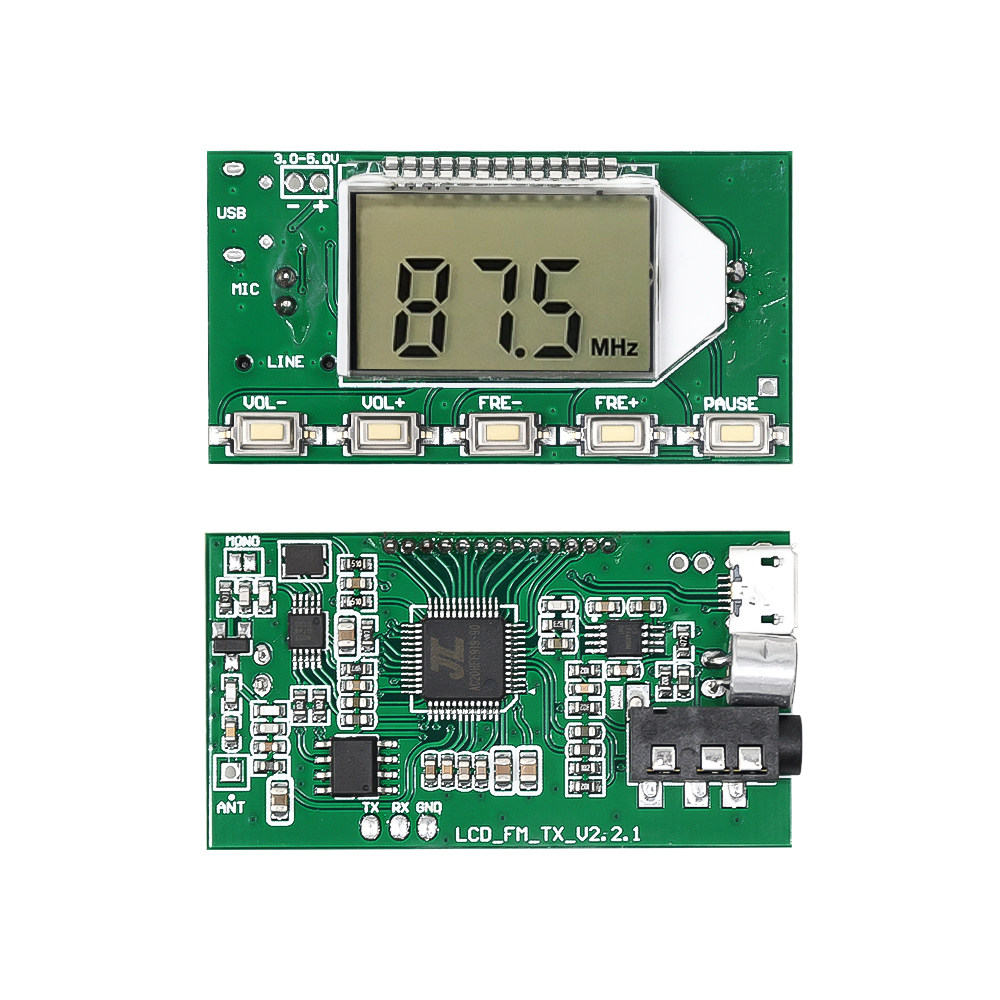

Описание товара
один,Функции:
1: Использование технологии расширенной технологии обработки цифровых аудиосигналов (DSP) и технологии модуляции кольца FM -кольца (PLL) делает звук более реалистичным, производительность более стабильна, а длительная работа не имеет смещения.
2: ЖК -дисплей является более интуитивно понятным и точным, с чрезвычайно низким энергопотреблением и очень маленькими помехами шума.
3: встроенный -В цифровой регулировке цифрового объема уровня 30 операция ключа может быть легко завершена.
4: Данные перед питанием -memory, автоматическая память
5: Многоэтажный источник звука. Автоматическое переключение
6: Используйте Quartz Crystal Устойчивую частоту, частота передачи температуры больше не дрейфовать
7: Поддержка контроля серийных инструкций
два,Параметры продукта:
Выходная мощность: 100 МВт
Частые звуковые диапазоны: 50 Гц-18 кГц
Частота передачи:
Закройте трансляцию кампуса 87,0 МГц-108,0 МГц, Начните трансляцию кампуса 76,0 МГц-108,0 МГц
Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (кнопка длинное нажатие)
Режим модификации: стандартный FM FD
Проход: канал Line/USB (стерео), микрофон (одноканальный)
Эквивалентный шум: ≥30 дБ (качество звука близко к качеству звука CD)
Напряжение питания: DC 3.0V-5,0 В
Работа Тек: 35 мА
Запуск антенны: 75 -см
Расстояние запуска: модуль трансмиссии FM подключен к антенне стандартной связки 75 см, радио использует Desheng PL-660, а фактический измеренный радиус составляет 100 метров.(Примечание: расстояние запуска предназначено только для справки, потому что различная среда окружающей среды немного отличается)
три,Область применения:
FM Wireless Audio, аудиовещательная передача USB -ПК, беспроводной микрофон, уход за матери и уход за детьми.
Инструкции по проводке модуля (пожалуйста, строго следуйте дизайну ниже):
Четыре,Инструкции по использованию:
<1>:источник питания
Модуль соответствует портам-,+для подключения отрицательных и положительных полюсов питания (батарея) соответственно. Руководство питания рекомендуется использовать аккумулятор или другой источник питания напряжения.Вы не можете использовать источник питания коммутатора без фильтра (например, зарядное устройство для мобильного телефона и другой источник питания с низким переключением), в противном случае помехи, генерируемые источником питания, повлияют на обычную работу этого модуля.Обычное рабочее напряжение этого модуля составляет 3,0-5,0 В. Обратите внимание, чтобы не превышать сферу действия.
<2>:кнопка
Громкость +/-: короткое нажатие тома +/- 1, длинное нажатие непрерывного +/-
Частота +/-: Краткая частотная емкость +/- 0,1 МГц, длинное нажатие непрерывного +/- 1 МГц
Тишина: короткая нажатия квадрата/не -мунита
<3>:антенна
Порт ANT используется для подключения антенны FM. Чтобы лучше излучать FM -сигнал, рекомендуется подключить длину 75 см антенны рычага, и у антенны нет препятствия для препятствия на пути к антенне.
<4>: USB Audio Connection
Если вам нужна функция аудиовещания USB этого модуля, вам также необходимо подключиться к USB -кабелю для подключения к компьютеру.USB -порт и обычный мобильный телефон совместимы, поэтому вы можете использовать USB -кабель мобильного телефона для подключения модуля и компьютера.Поскольку компьютер USB поставляется с выходом 5V, компьютер USB -подключения может напрямую использовать USB -порт для обеспечения питания для модуля.После подключения к компьютеру USB этот модуль автоматически введет режим аудиовещательной передачи ПК."CD002"Устройство звуковой карты включено в настройках звука компьютера и включено"CD002"Аудио оборудование, аудио компьютерной системы может быть запущено по частоте FM по частоте FM, а радиоучение поблизости регулируется на постоянную частоту этого модуля.
<5>: Линейное аудио подключение
Если вам нужен канал Line (Line Input) этого модуля в качестве источника звука, просто вставьте аудиокабель в один конец этого модуля 3,5 мм аудиоразъем Другое. Автоматически переключитесь на линейный канал в качестве источника звука для FM.Пока ближайшие радиостанции регулируются на постоянную частоту этого модуля, вы можете услышать звук с мобильного телефона.
<6>: FM беспроводной микрофон
Если вам нужен микрофон этого модуля в качестве источника звука, вам нужно только отключить линию линии и USB -кабель (то есть как линии, так и USB), и модуль автоматически передается в микрофон в качестве источника передачи FM. Микрофон может быть применен к беспроводным микрофонам, материнскому и младенческому мониторингу и т. Д. По мере необходимости.При использовании обратите внимание на корректировку объема этого модуля, чтобы достичь наилучшего эффекта пикапа.
<7>: Контроль кандидатов (без серийного управления портом, не нужно контролировать эту часть)

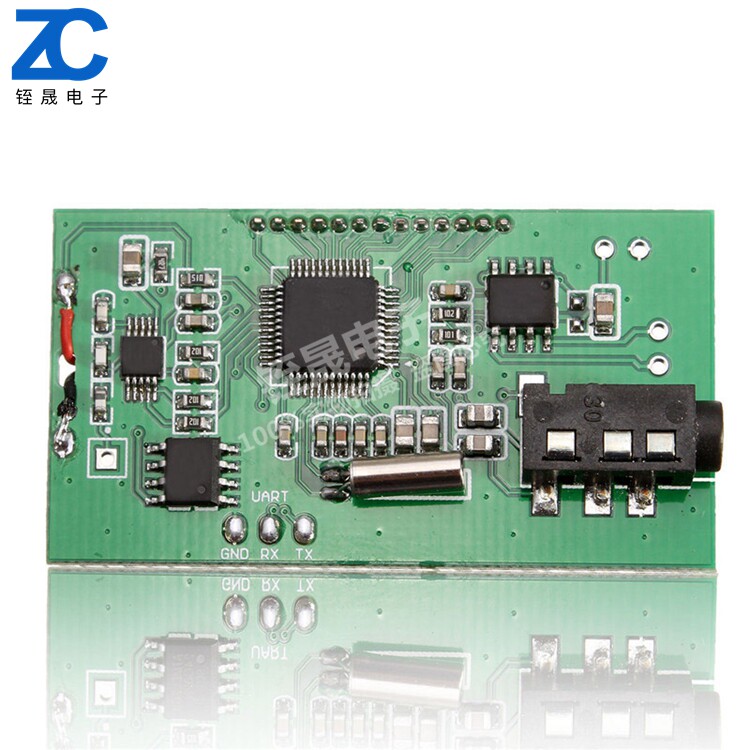

Модуль оставляет за собой интерфейс управления последовательным портом уровня TTL. Связь между последовательным портом TTL и этим модулем требует UART_RX, UART_TX и GND модуля. Вы можете использовать внешний MCU (одно -хип -микрокомпьютер) или компьютерный серийный порт для Управляйте соответствующими функциями модуля.ПРИМЕЧАНИЕ. Поскольку серийный уровень компьютера не является уровнем TTL, вам необходимо подключить уровень RS323 к уровню для передачи устройства или использования последовательного модуля USB -уровня TTL при подключении компьютера для связи с этим модулем.Поскольку модуль управления последовательными командами требует определенного количества компьютерных экспертов, покупателям, которые не понимают, не нужно бросить.См. Инструкции по дебютам. Вся информация, а обслуживание клиентов не предоставляет технические рекомендации в этой области.
Пользовательские настройки:
1: Настройки светодиодного режима подсветки
Нажмите питание в то же время под состоянием отключения мощности и одновременно включите радиосвязь, покажите, что B1 указывает, что подсветка часто яркая, B0 означает, что подсветка выключается в течение 20 секунд, а настройка эффективен после перезапуска.(Фабрика по умолчанию на подсветку на 20 секунд задержка отключения).
2: Открыть/выключить группу вещания кампуса
Нажмите VOL+в состоянии выключения питания. После того, как Vol-Key помещается на питание, ЖК-дисплей C1 указывает, что открытие трансляции кампуса C0 указывает на то, что полоса вещания кампуса закрыта и устанавливает эффективное после перезапуска.(Фабрика собирается по умолчанию, чтобы закрыть группу вещания кампуса).
3: Настройки режима режима Stereo/Single -Sound
На задней панели модуля есть две паяльные точки M и G. Короткие соединения между двумя точками запускаются по одному пути, и эти две точки прерваны в трехмерный запуск на основе звука.(Фабрика по умолчанию на трехмерный запуск на основе звука).Примечание. При стереосистеме источник звука, который должен быть введен в модуль, является стерео, а радио также является стереоэффектом.(Не берите ни одного динамика (однообменного) радио или аудиосигнала, введенного в модуль как один канал, говорящий, почему нет стереоэффекта !!!).
5. Меры предосторожности:
1: Напряжение питания строго запрещено, чем диапазон напряжений питания этого модуля.
2: Не прикасайтесь к задней части модуля на работе, чтобы не влиять на нормальную работу этого модуля и не вызвать короткий модуль сжигания.
шесть,пользовательские настройки:
Этот модуль может установить статус подсветки в соответствии с конкретным использованием пользователя и выслушать вещательную группу кампуса. Метод настройки заключается в следующем.Нажмите VOL+в состоянии выключения питания. После того, как Vol-Key помещается на питание, ЖК-дисплей C1 указывает, что открытие трансляции кампуса C0 указывает на то, что полоса вещания кампуса закрыта и устанавливает эффективное после перезапуска.Установите состояние подсветки, нажимайте и нажимаете на состояние отключения мощности одновременно, нижняя радиосвязь включается, показывая, что B1 указывает, что подсветка часто яркая, B0 означает, что подсветка выключается в течение 20 секунд, и и и Настройки устанавливаются после перезапуска.Измените состояние настройки и повторите этот шаг на переключение.Фабрика единообразно не открывать группу вещания в кампусе, а подсветка погашена в течение 20 секунд.
