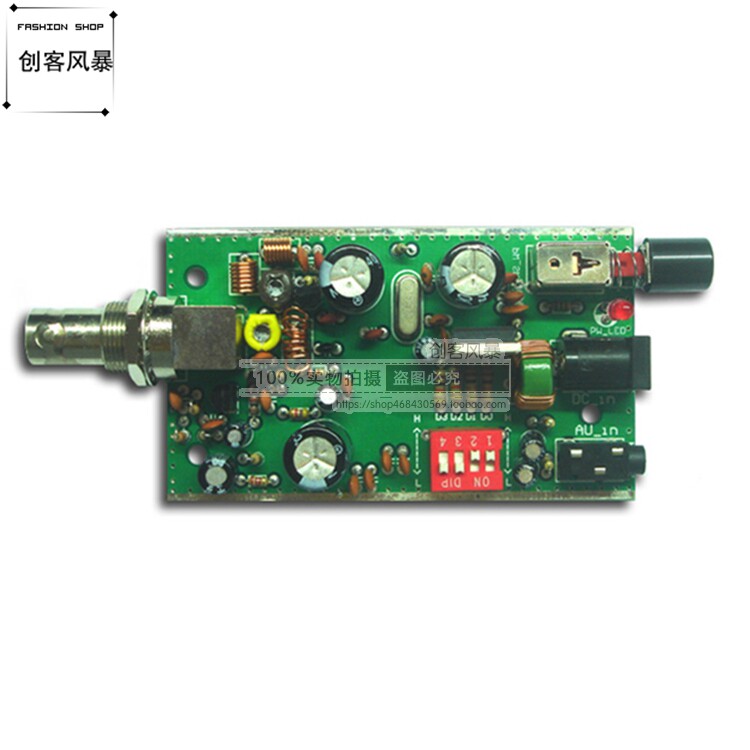

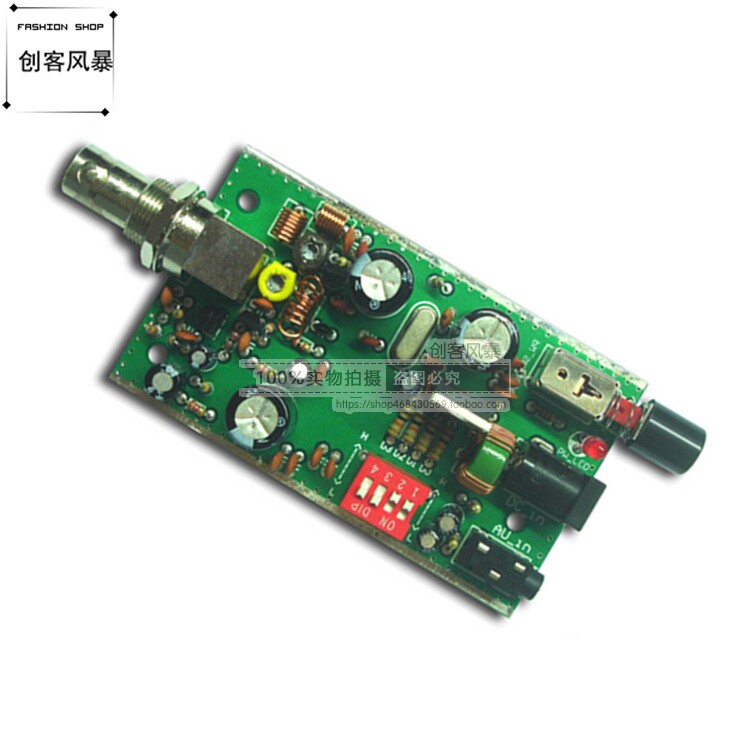

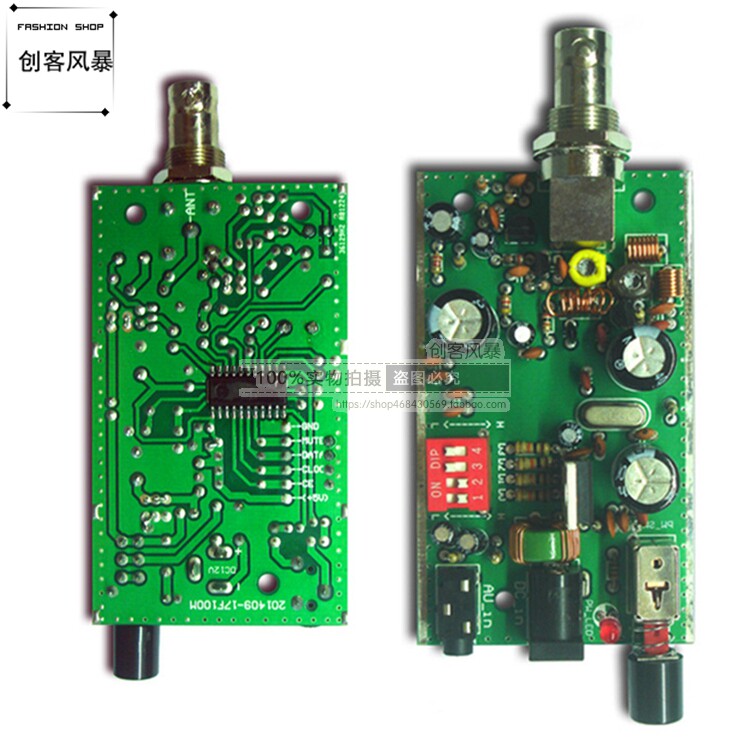

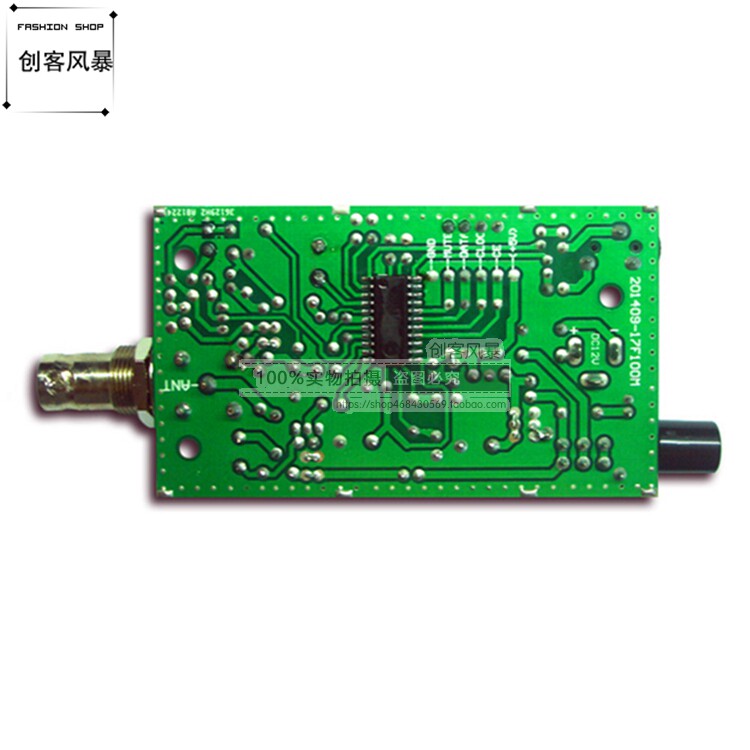

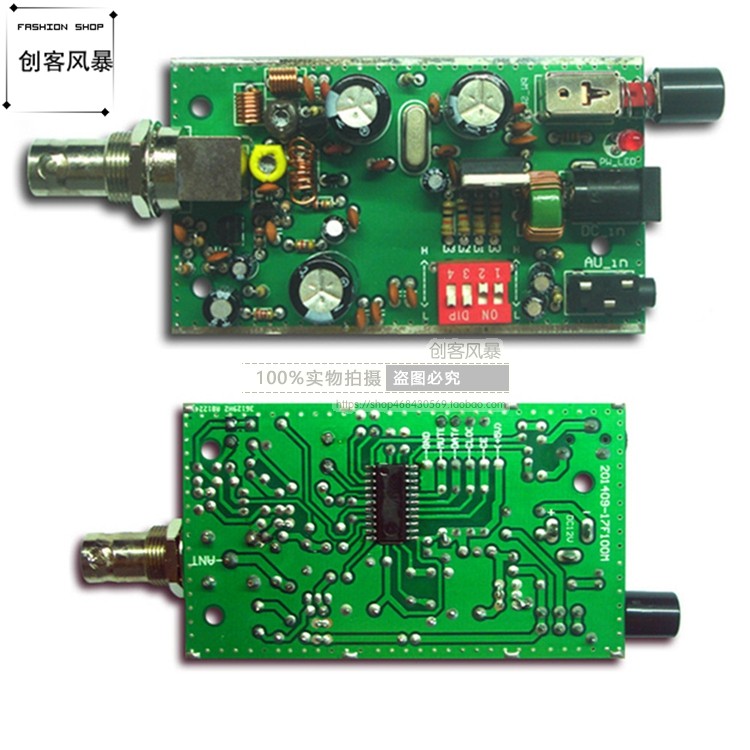

BH1417F FM Запуск Радио Отправить модуль 5V12V PLL Стерео трансляция беспроводной радио DIY
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
100 % нового высокого качества.
ПРИМЕЧАНИЕ. Плата имеет версии питания 12 В и 5 В на выбор. Конфигурация по умолчанию - версия 12 В. Если вам нужно 5 В, оставьте сообщение или сообщите нам.
Плата передатчика использует изысканные двойные панели и отличное качество. Использует высококачественные специальные электронные компоненты высокого качества.
Особенности продукта: введите ввод стерео аудио -сигнала в FM -радиоприемник с помощью FM -волнового излучателя, чтобы реализовать функцию беспроводной передачи стереосигналов и стереопередатчик FM частотной системы.
Высокочастотная схема использует интегрированную цепенную схему PLL FM -передатчика BH1417F (или заменяет BH1416F самостоятельно). Рабочая частота довольно стабильна. Поскольку тело не создает дрейф частоты индукции, рабочая частота контролируется дип -переключателем. Если BH1416F, частота передачи может быть отлажена семь частотных низких 76,8,77,0,77,2,77,4,77,6,77,8,78,0,0,77,2,77,4,77,6,77,8,78,0 Необязательно или опционально высокой 88,0,88,2,88,89,8, 89,0, 89,2 СЕГОВРЯ. Один метр антенна остается в обширной площади. Около 100 метров; если BH1417F, частота передачи может отлаживать на низкой или высокой частоте 87,7,7,87,9,88,3,38,5,88,7,88,9 Seven 106,7,106,9,107,3,107,5, 107.9 Параметры. Просто измените код для кода DIP Switch.Подходит для преподавания или школьных консультантов, чтобы собраться для энтузиастов радио -радио, установки и отладка полных спецификаций (включая схемы, сборку), и не содержат линии аудиопроводной передачи.
Модель: BH1417F
Размер: 80x45 мм
Рабочее напряжение: 9-12V (Совет: Если вам нужно 4-6 В (5V), пожалуйста, свяжитесь со мной, 5 В, вы можете использовать питание USB-порта)
Длина водного водного: 1м
Расстояние передачи: 50-100 метров (открытое пространство)
14 частота работы можно выбрать через переключатель DIP:
1 L L L L 87.7MHZ
2 H L L L 87.9 MHZ
3 L H L L 88.1 MHZ
4 H H L L 88.3 MHZ
5 L L H L 88.5 MHZ
6 H L H L 88.7 MHZ
7 L H H L 88.9 MHZ
8 L L L H 106.7 MHZ
9 H L L H 106.9 MHZ
10 L H H H 107.1 MHZ
11 H H L H 107.3 MHZ
12 L L H H 107.5 MHZ
13 H L H H 107.7 MHZ
14 L H H H 107.9 MHZ
Этот пакет также может быть применен к IC BH1415F. Контрольная часть MCU должна быть разработана только покупателем.Используйте практическое опыт BH1415F. Ссылка: сначала используйте схему BH1417F, чтобы успешно отлаживать BH1417F, и поместите BH1415F под сварку DIP -переключателя в часть схемы соединения. Это обеспечит, чтобы аппаратная часть была нормальной. BH1415F должен быть сварен.
