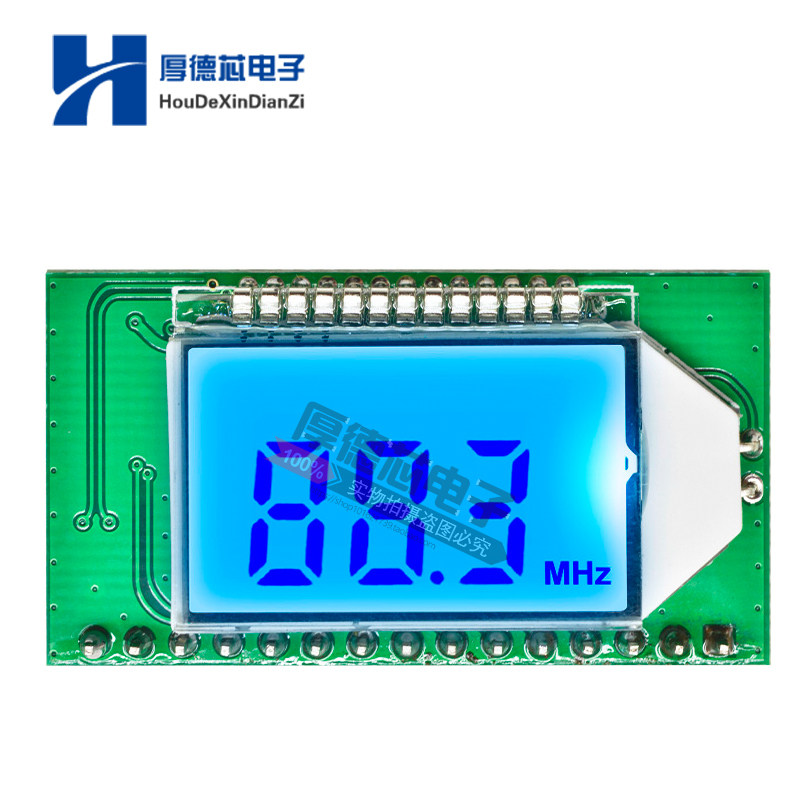

Пусковая установка, трехмерный цифровой модуль, звуковая система
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Преимущества продукта:

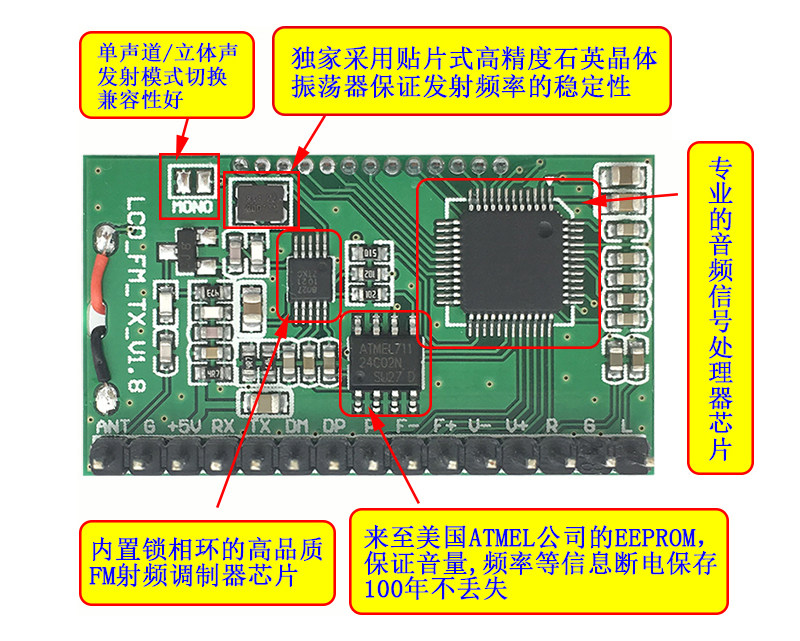

1. Используя технологию передовой технологии обработки цифровых аудиосигналов (DSP) и технологии модуляции кольца FM -блокировки (PLL), чтобы сделать качество звука более реалистичным, производительность более стабильна, а долгосрочная рабочая частота не имеет смещения.

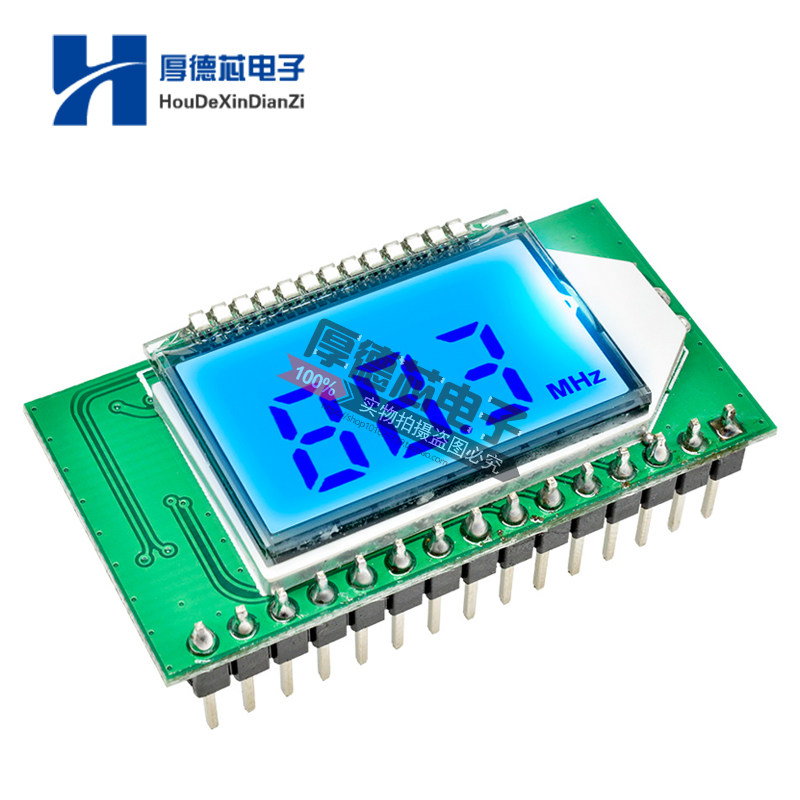

2. ЖК -дисплей является более интуитивно понятным и точным, с чрезвычайно низким энергопотреблением и небольшими помехами шума.
3. Иметь функцию автоматического поискового радио и радиоприемника и простых в использовании.
4. Встроенный -В 16 -уровневой цифровой регулировке громкости операция может быть легко завершена.
5. Данные до питания -memory.
6. Поддержка последовательного порта при управлении инструкциями.
7. Плачковые кристаллы с высоким уровнем качества используются для постоянной частоты, а частота температуры и изменений напряжения не будет дрейфовать.
2. Параметры продукта:
1. Выходная мощность: 100 МВт
2. Частые звуковые круглые диапазоны: 50 Гц-18 кГц
3. Частота запуска:
4. Закройте трансляцию кампуса 87,0 МГц-108,0 МГц, Начните трансляцию кампуса 76,0 МГц-108,0 МГц
5. Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (клавиша длинная нажмите)
6. Режим модификации: стандартный FM FM
7. Эквивалентный шум:≥ 30 дБ (качество звука близко к качеству звука CD)
8. Напряжение источника питания: DC 3.0V-5,0 В
9. Рабочая ток: 35 мА
10. Запуск антенны: 75 -сантиметровая антенна.
11. Расстояние запуска: модуль передачи FM соединяет 75-сантиметровую антенну Tiddles, радио использует De Sheng PL-660, а фактическое измерение радиуса составляет 100 метров.(Примечание: расстояние запуска предназначено только для справки, потому что различная среда окружающей среды немного отличается)
Область приложения: FM Audio Launch (Line Input), запуск компьютерного аудио (подключение компьютера через USB -порт).
Примечание. Этот модуль представляет собой радио -чувствительное устройство, и помехи от источника питания или поблизости может повлиять на нормальную работу модуля.Следовательно, источник питания для модуля рекомендуется использовать стабильное напряжение, полученное с помощью аккумуляторной или промышленной частоты.Вы не можете использовать питание коммутатора (например, зарядное устройство для мобильного телефона и любой другой источник питания переключения), зарядное сокровище, и не может быть оборудование D, микроволновая печь и другое оборудование, которые работают поблизости.В противном случае помехи, создаваемые этими устройствами, повлияет на нормальную работу этого модуля.
В -третьих, инструкции для использования:

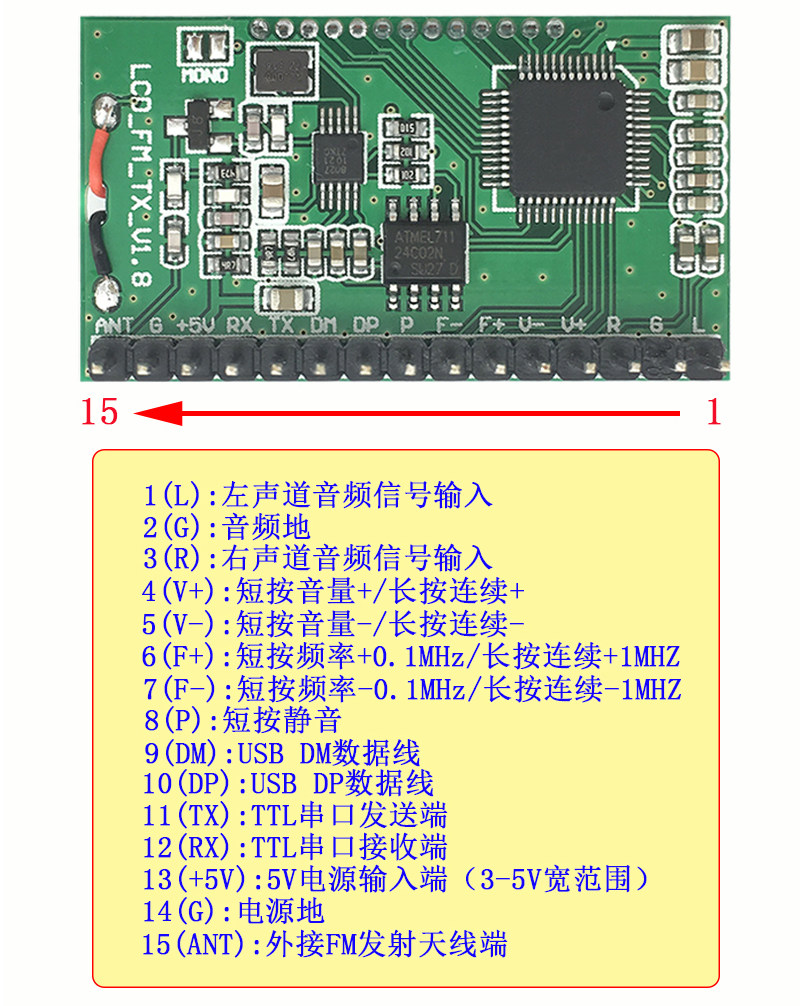

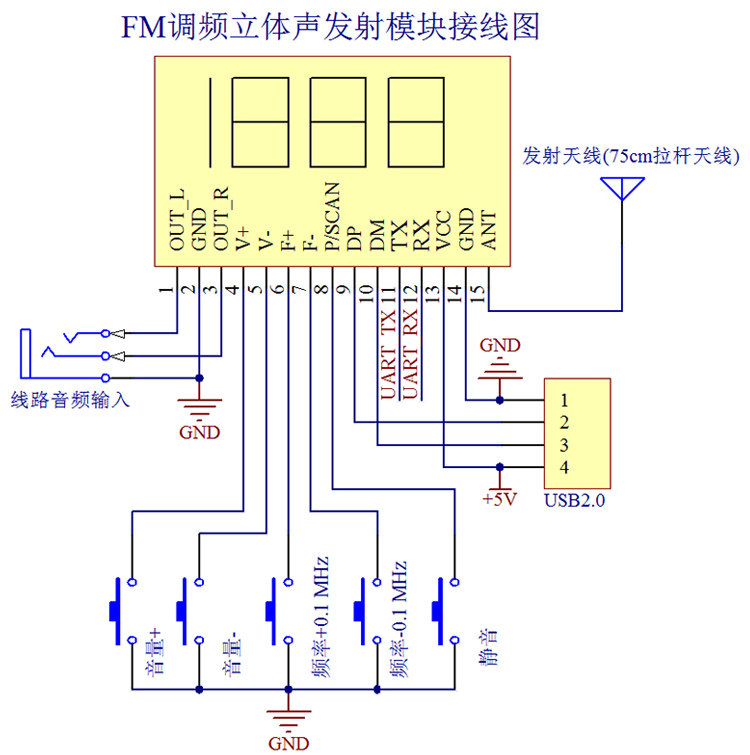

ОДИН: Линейное соединение
Все выходные выводы этого модуля оставляет за собой внешний порт подключения. Пользователи должны подключить соответствующий линейный модуль для нормальной работы.
<1>: Аудио -кабель
Модуль соответствует порту, выводу R и выводу L, соответственно, левый звук аудио проигравшего, левого, правого канала.
<2>: Линия электричества
Модуль соответствует порту GND, а VCC соединяет отрицательный и положительный электрод питания (батарея) соответственно.Обычное рабочее напряжение этого модуля составляет 3,0-5,0 В. Обратите внимание, чтобы не превышать сферу действия.
<3>: Поднять кнопку
Все ключи в этом модуле приводят к порту, и клиенты могут получить доступ к соответствующим функциональным клавишам по мере необходимости.Клавиши могут использовать обычную сенсорную кнопку, один конец подключает соответствующий порт клавиши этого модуля, а другой конец подключен к модулю GND или Agnd End.Некоторые клавиши имеют длинную функцию нажатия (например, громкость +/- нажмите на непрерывную +/- объем), долгое время нажимает более 2 секунд.
<4>: Соединяющая антенна
Порт ANT используется для подключения антенны FM. Для лучшего запуска (получения) сигнала FM рекомендуется подключить длину 75 см антенны завязки, и нет никакого препятствия для препятствия вблизи антенны.
<5>: Подключите линию USB
Если вам нужна функция аудиовещания USB в этом модуле, вам также необходимо подключиться к USB -кабелю для подключения компьютера.Порт USB имеет четыре кабели, соответствующие четырем портам VCC, USB_DM, USB_DP и GND, которые подключены к этому модулю.Поскольку компьютер USB поставляется с выходом 5 В, компьютер USB -соединения может напрямую использовать USB -порт для обеспечения питания.
<6>: Подключите последовательный порт (без контроля последовательного порта, нет необходимости подключать)
Модуль оставляет за собой интерфейс управления последовательным портом уровня TTL. Связь между последовательным портом TTL и этим модулем требует UART_RX, UART_TX и GND модуля. Вы можете использовать внешний MCU (одно -хип -микрокомпьютер) или компьютерный серийный порт для Управляйте соответствующими функциями модуля.ПРИМЕЧАНИЕ. Поскольку серийный уровень компьютера не является уровнем TTL, вам необходимо подключить уровень RS323 к уровню для передачи устройства или использования последовательного модуля USB -уровня TTL при подключении компьютера для связи с этим модулем.Поскольку модуль управления последовательными командами требует определенного количества компьютерных экспертов, покупателям, которые не понимают, не нужно бросить.См. Инструкции по дебютам. Вся информация, а обслуживание клиентов не предоставляет технические рекомендации в этой области.
ОДИН: Аудио радио ПК
После подключения к компьютеру USB этот модуль автоматически введет режим аудиовещательной передачи ПК."CD002"Устройство звуковой карты включено в настройках звука компьютера и включено"CD002"В аудио оборудовании системный звук может выделять аудио через регулировку частоты FM, а ближайший радиоуборник корректируется на постоянную частоту этого модуля.
В -четвертых, меры предосторожности
1: Напряжение питания строго запрещено, чем диапазон напряжений питания этого модуля.
2: Не прикасайтесь к задней части модуля на работе, чтобы не влиять на нормальную работу этого модуля и не вызвать короткий модуль сжигания.
5. Настройки пользователя:
Этот модуль может установить статус подсветки в соответствии с конкретным использованием пользователя и за запуском трансляции кампуса. Метод настройки заключается в следующем.Нажмите VOL+, Vol-Key на состоянии распределения энергии, и C1 показывает, что C1 указывает, что открытие трансляции кампуса C0 указывает на то, что полоса вещания в кампусе закрыта, и он устанавливается после перезапуска.Установите состояние подсветки, нажимайте и нажимаете на состояние отключения мощности одновременно, нижняя радиосвязь включается, показывая, что B1 указывает, что подсветка часто яркая, B0 означает, что подсветка выключается в течение 20 секунд, и и и Настройки устанавливаются после перезапуска.Если вы хотите изменить состояние установки, повторите этот шаг для переключения.Фабрика единообразно не открывать группу вещания в кампусе, а подсветка погашена в течение 20 секунд.

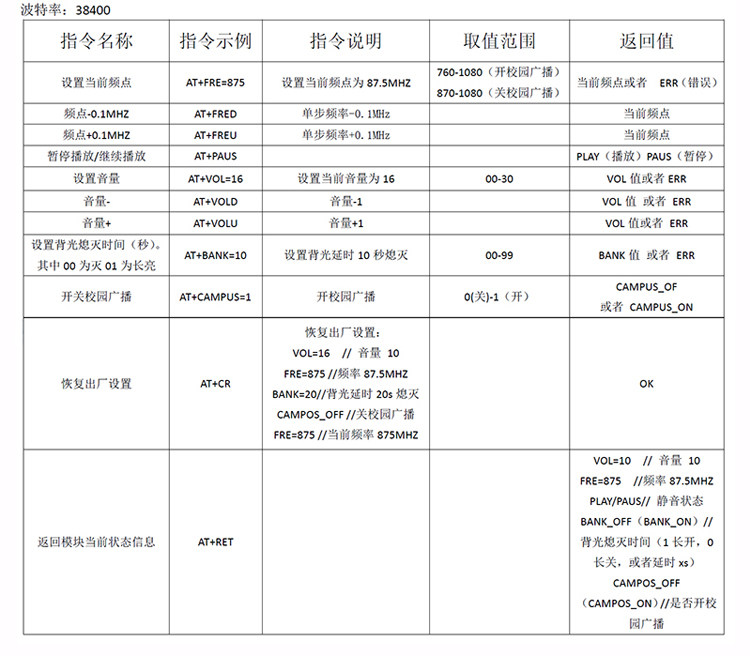

Пример и конфигурация серийного выхода:

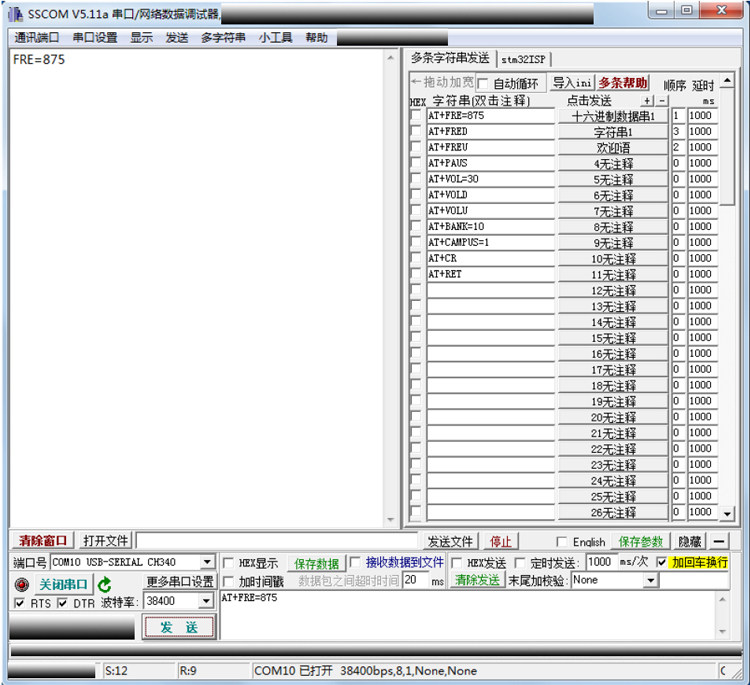

Пример: последовательный помощник ПК отправляет AT+FRE = 875 (настройка частоты приемного приема составляет 87,5 МГц), а модуль возвращает текущую частоту FRE = 875 следующим образом.
- -_- -_- -
&NBSP; FM -модуль эмиссии при описании инструкции
