ЦАП CS4398 с USB -коаксиальным валом 24/192K Чип декодера был приварен с готовыми предметами на выбор
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Пост был приварен, а другие ненасыщенные свободные предметы полностью установлены.

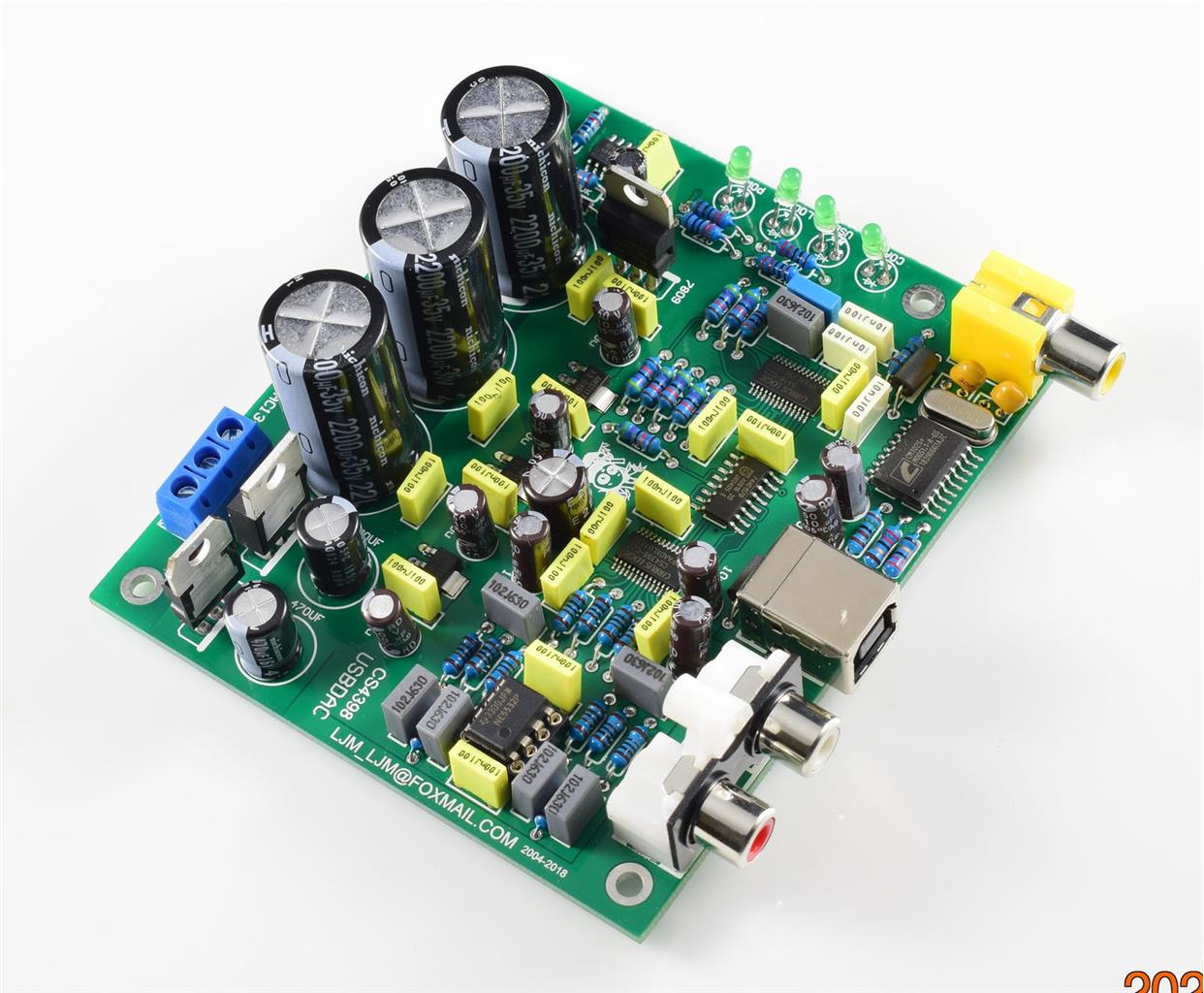

- Все детали сварены и протестировали готовую доску

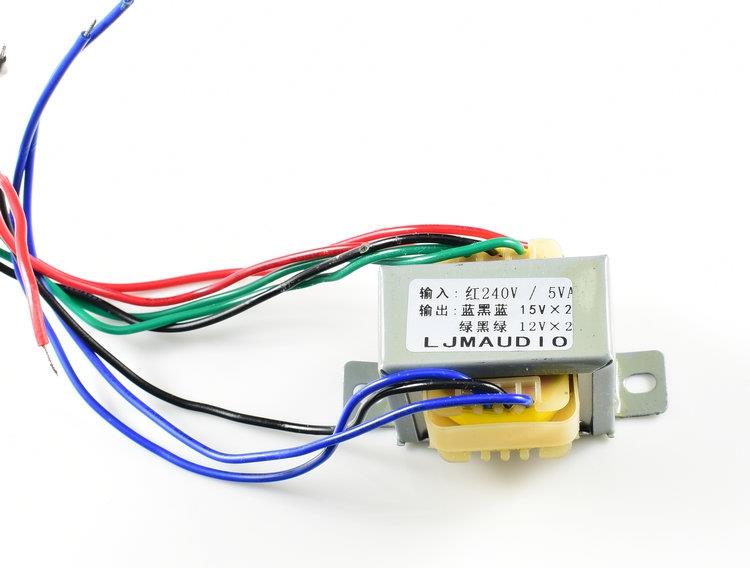

| Цвет: | Пост был приварен, а другие ненасыщенные свободные предметы полностью установлены., Все детали сварены и протестировали готовую доску, Поддержка трансформатора EI типа 5VA, Поддержка высококачественных материалов Offc USB -линия, Алюминиевый хост -оболочка готовый кольцевой трансформатор, Алюминиевый хост -оболочка готовая машина EI -типа трансформатор, Главные отверстия для фиксации оболочки черной панели должны быть самостоятельными., Поддержка трансформатора кольца 15VA |
Если нет антистатического паяльника, купите готовую доску.Все части сварки должны быть сварены уровнем 936.Избегайте электростатического чипа повреждения.
Введение в DAC: цифровой прием использует 8416 цифровой чип CS Company, поддерживаемый выходом 192 кГц.Декодирующий микросхема DAC использует текущий CS4398. Чип обладает тонким эффектом и очень высоким разрешением. Многие бренды CD, такие как британские аккорды (аккорды) и Maranz, и серия CD Sbucks используется. Превосходная производительность не сопоставима с Обычные чипы. С точки зрения параметров, все параметры CS4398 превысили WM8740 по той же цене ЦАП.Встроенный -в получении USB и 24 -битном независимом декодировании ЦАП. При использовании USB для подключения компьютера функция DAC эквивалентна внешней звуковой карте с высоким уровнем.USB -вход и коаксиальный вход автоматический выбор.

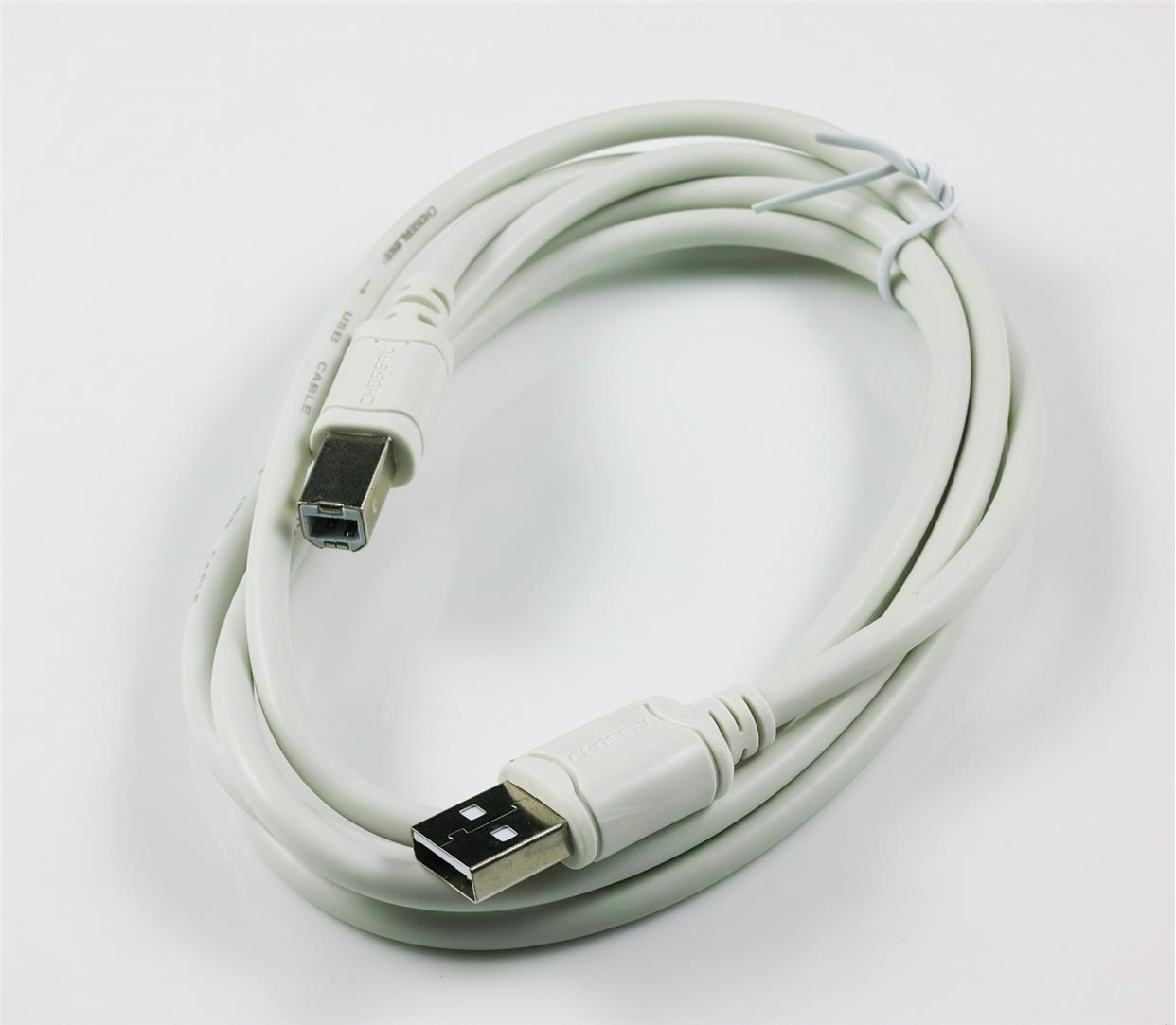

Также можно использовать OTG к кабелю данных Printer USB B Подключает телефоны Android, используемый в качестве цифрового сигнала передачи сигнала для мобильного телефона.
Поскольку цифровые сигналы не искажены, CS4398 USBDAC может позволить обычным мобильным телефонам достигать аналогичного качества звука традиционных настольных компакт -дисков.
Параметр:
Размер площади: 86*100 мм
PCB использовать 2MM Толстая плата

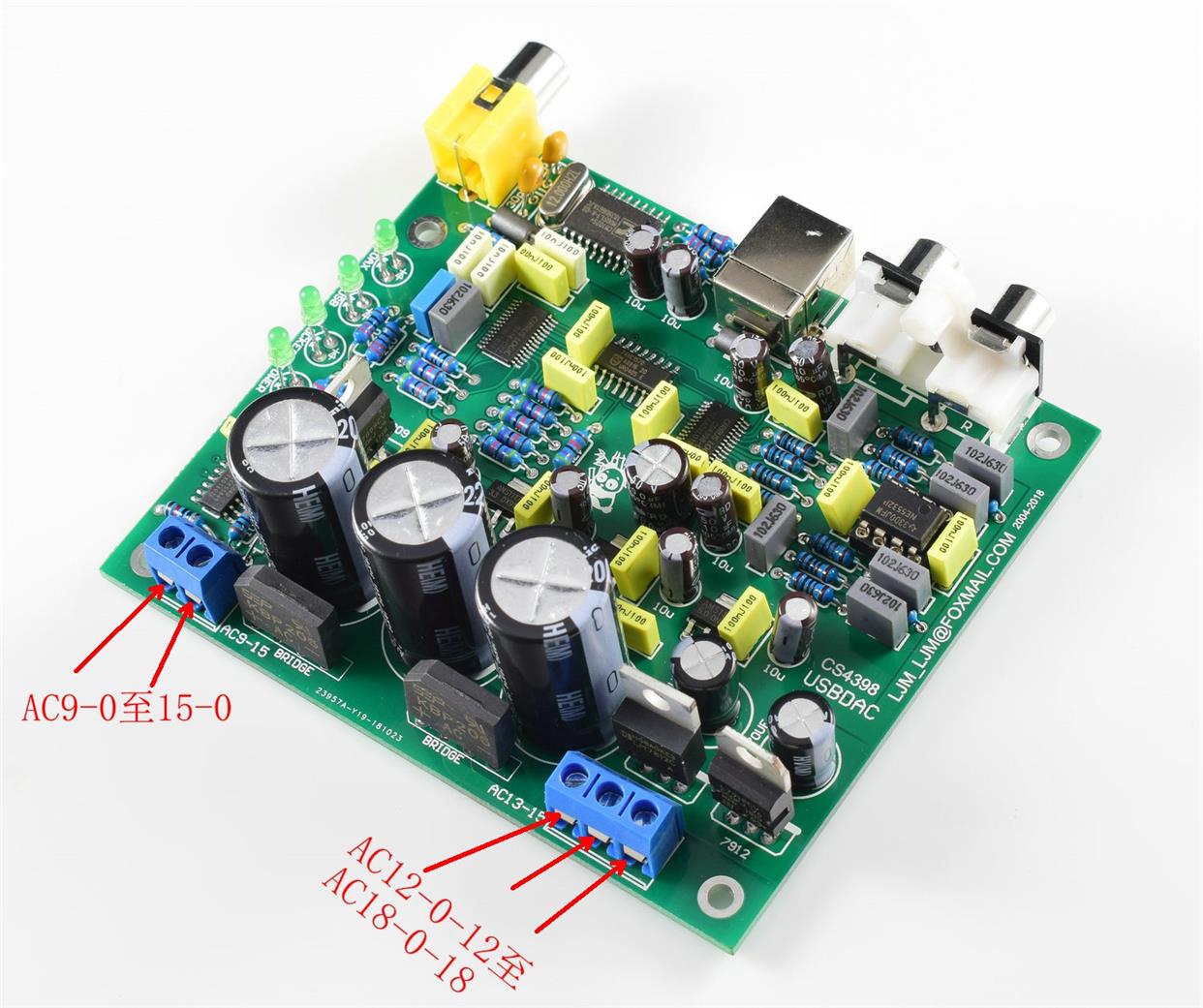

Входное напряжение : AC12-0-12 Двойное 12 общения.Вы можете использовать AC18-0-18V.
добавлять AC один 9-0V Напряжение.Вы можете использовать AC18-0V.
Входной порт
Цифровой ввод: COA (коаксиальный) USB каждую группу.
Частота отбора проб поддержки: 32K -192K/24BIT (где вход USB поддерживает только 16 -битный/44,1K и 48K)
Светодиод питания.
Индикатор блокировки блокировки сигнала (заблокированный) светодиод
Коаксиальный входной канал выбирается
Выбор выходного канала USB USB
Основной чип
Цифровое получение: CS8416IC поддерживает 192K/24BIT SPI&I2S Сигнал Выход.USB поддерживает 16 -битные/48 тысяч сигналов.
Цифровой прием: CM102 Эта машина использует выход сигнала SPDIF.
D/A преобразователь (декодер): CS4398 120DB Динамический диапазон поддерживает 24 -битный/192K отбор
Тестовая диаграмма
Тестовая среда: коаксиальный вход
Тестовое оборудование: AP Sys 2
AP 2 серии аудио -тестового оборудования Введение:
Главная особенность
• Непревзойденная производительность, распознанные стандарты аудио -тестирования
• Выделенная схема моделирования может обнаружить минимальный остаточный шум и общие гармонические волны, которые реализованы (THD+N)
Audio PrecisionТипичный остаточный THD+N из 2 серий продуктов меньше или равна 115 дБ при 2,0 VRM.Даже если аудиоточная точность консервативно предусматривает это Это -12 дБ, а продукты серии 2700 по -прежнему являются бесспорными лидерами с высокой производительностью в отрасли.
Высокая производительность симуляции
Аналоговая схема звука имеет высокую производительность, и ни один цифровой преобразователь на том же уровне не может превышать ее.Продукты серии 2700 имеют низкий шум, и ни один другой анализатор на одном уровне (даже с аналоговыми компонентами) сопоставим с ним.
AP 2 Фактический тест USBDAC использовать 48K и 96K коаксиальный ввод сигнала.
THD+N<0.001%,20HZ-20KHZ
THD+N<0.0006% 2 0HZ-6K HZ
Thd+n:
Если только AC 12-0-12 V V трансформатор.Там нет отдельного AC9-0V.
Вы можете забрать только AC 12-0-12 Трехгененный розетка, а затем подключитесь к задней части задней части возле моста выпрямителя.
Монтаж:
Пожалуйста, используйте анти -статическое железо, чтобы избежать повреждения IC.
Кроме того, чип был приварен, а тест в порядке. Пожалуйста, не приходите штифт IC паяльным железом.
----------------------------------------------------------------------------------------------------------------

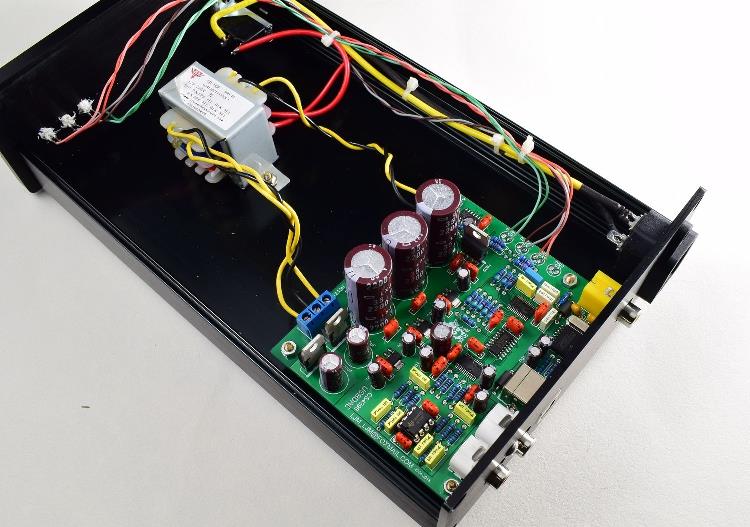

Есть 2 типа готовых машин, а цена одного из квадратных трансформатора EI - 350 юаней
Еще одно использование R -обработанных трансформаторов, цена 400 юаней
Эффекты двух точно одинаковы, потому что трансформатор только передает источник питания,
Выпрямители будут отфильтрованы сзади, а затем будет регулироваться источник питания.
Рядом с чистым напряжением постоянного тока, как аккумулятор.Независимо от разницы между любым трансформатором.Тем не менее, трансформатор R -типа стоит выше, поэтому вся машина дороже и тяжелее.
Черная панель шасси показано на рисунке:
