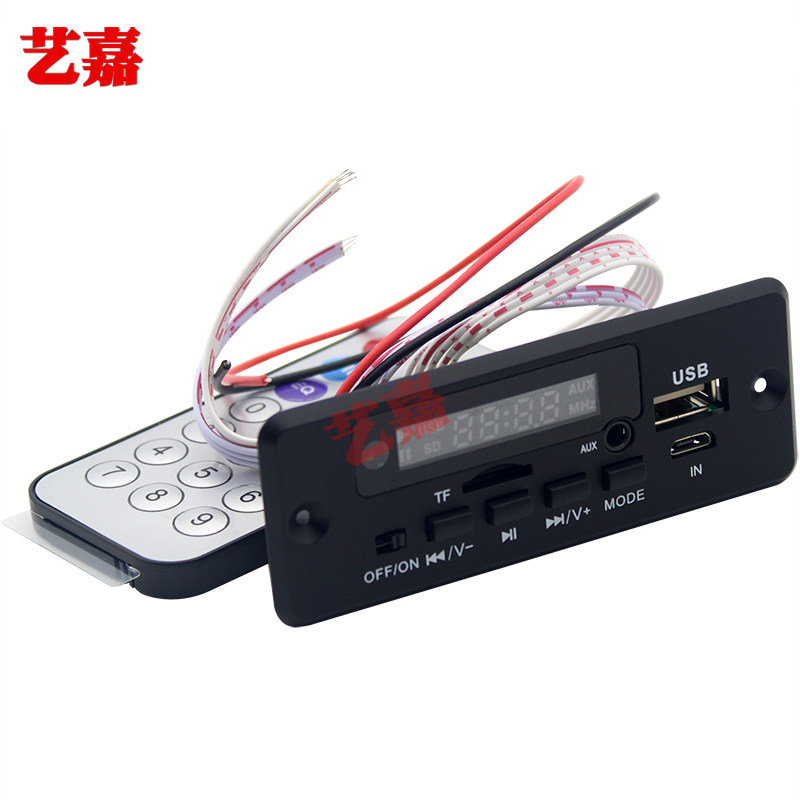

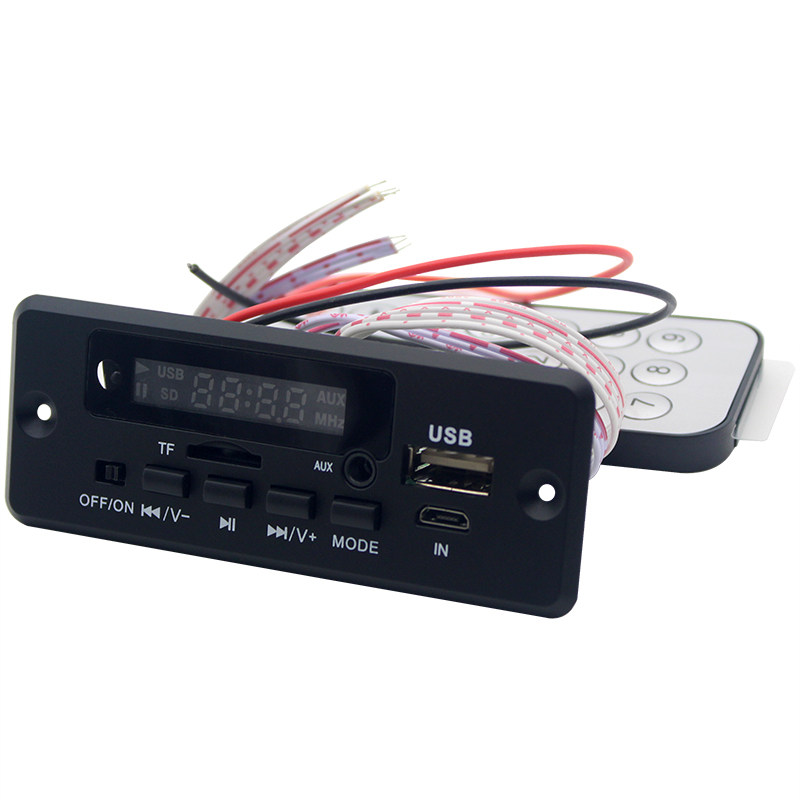

MP3 Decoding Board FM Radio TF Card U Disk Aux Player DIY Audio не -протя
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Параметры продукта:
Рабочее напряжение: DC DC 5V/12V (необязательно)
Рабочая ток: 600 мА-800 мА
Выходная амплитуда:>700mV

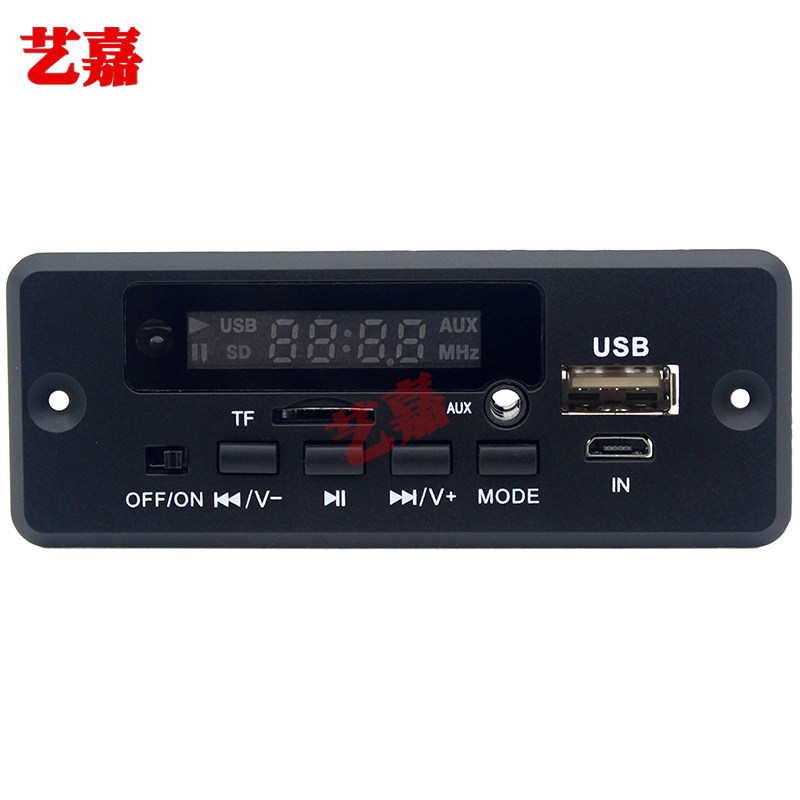

Размер панели: 92x35*31 Deep MM,
Размер открытого отверстия: 75*27*31 мм,
Фиксированное расстояние между отверстиями: 80 мм

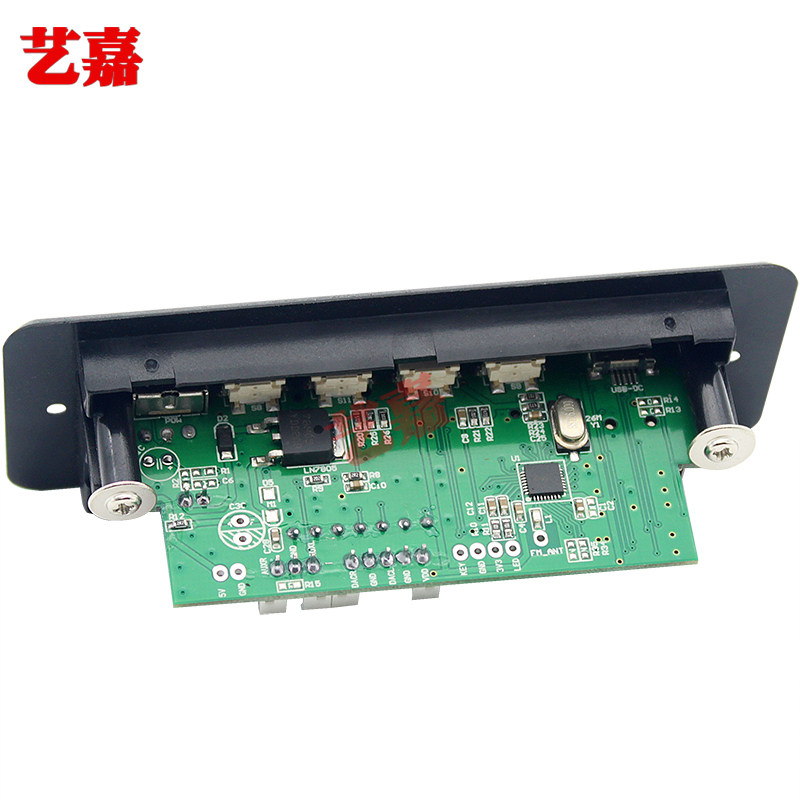

Спецификация PCBA: 72*31*20 мм
Характеристики модуля:
Поддержка внешнего сигнала Aux напрямую переключается.
Поддержка электронных часов
Поддержите USB/TF/FM/Line/Switch.Модуль содержит MP3/WMA/не -давно -разветвление WAV Decoding Chip.
Воспроизведение папки (удобно для различных музыкальных классификаций, чтобы выбрать воспроизведение: в состоянии воспроизведения, устройство дистанционного управления имеет режим длительного нажима, а на экране будет отображаться режим «F01» «F01».
Support 2.0 USB/SD Переключение карты, предыдущая песня, следующая песня, регулировка громкости, уравнение, воспроизведение/пауза, сингл/полная песня/случайная/папка повтор, отключение, выключение, песни с прямым выбором.
Поддержите дисковую систему FAT2.0U.
Поддержка MP1 Layer3, MP2 Layer3, MP3 Layer3 Песни.Mp3 Song 32-320KBPS Песни.Несабозованный WAV -это двухканал 1411 кбит / с,
Поддержите функцию памяти Power -Off: песни и громкость, воспроизводимые от отключения памяти.
Воспроизведение режима петли поддержки (Long Press Player): один цикл (один)/цикл папок (fol)/Full Song Cycle (все); если он нажимает (fol) под текущей игрой папок во всем цикле песни
обращать внимание:

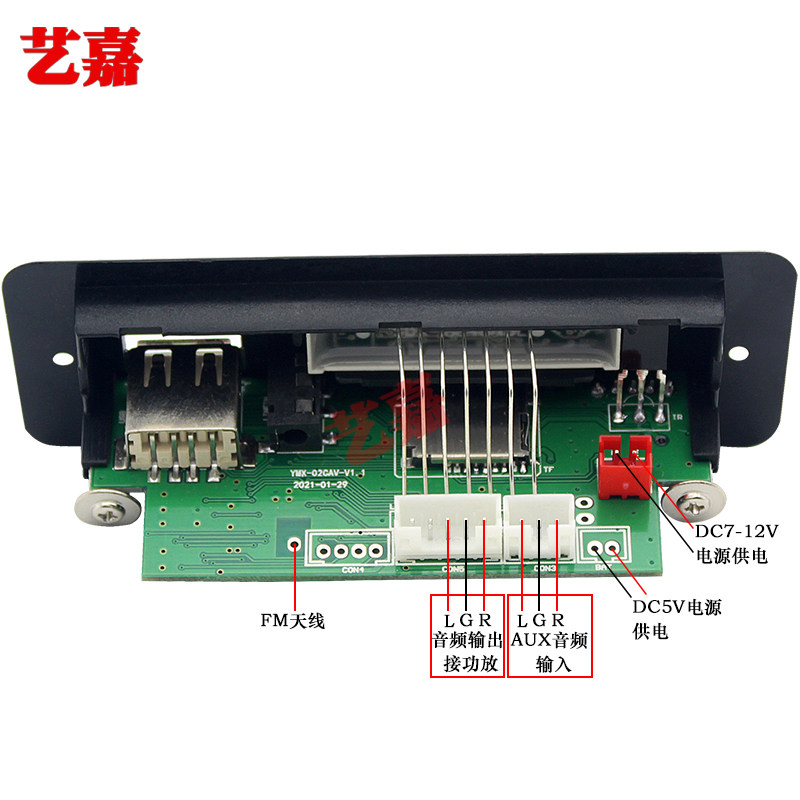

1. DC12 (7-12) V Метод подключения: 2p игольчатое сиденье на линейной плате 12 В (заземление GND,+12 В положительно)!
DC5V (3,7V-5V) Метод соединения: Сварная конфуция без игольных сидений в линейной плате (GND Ground Lound, 5V соединение 5V+положительное)!
Ток составляет 600 мА-1А, и у тека не будет достаточно пропусков или удаленного управления (если у вас есть эта проблема, проверьте свою силу);
См. Рисунок выше, обратите особое внимание на продукт, нельзя подключить к двум наборам мощности (5 В/12 В, чтобы выбрать один) одновременно!Пересечение
Напряжение не может быть выше, чем максимальное напряжение, необходимое для продукта, в противном случае оно повредит основной чип и связанные компоненты!Пожалуйста, обрати внимание.
2. FM: Ant Welding Hape Подключите FM -радио антенну;
3. Аудио Выход: 5p линии подключены к аудио -выводу R/L/GND в соответствии с рисунком; подключитесь к вашему усилителю мощности R/L/GND.Или получить входное отверстие AUX
4. Аудио вход (AUX): 3P гребля на рисунке для подключения аудио входного L-IN/GND/R-In (Audio 3P-загрузка позади платы (потому что он похож) (потому что он подключен)
5. Перед отправкой мы добавим защиту от питания против защиты от соединения, и источник питания не повредит продукту в течение короткого периода времени.
6. Если при изменении на автомобиле, найдите линию аудиосигнала в машине компакт -диска, какая линия не уверена, какая линия представляет собой аудио вход. Защитите выходной выход декодирования аудио.(Те, кому нужен конденсатор, пожалуйста, оставьте сообщение бесплатно;
Принцип установки доски декодирования:

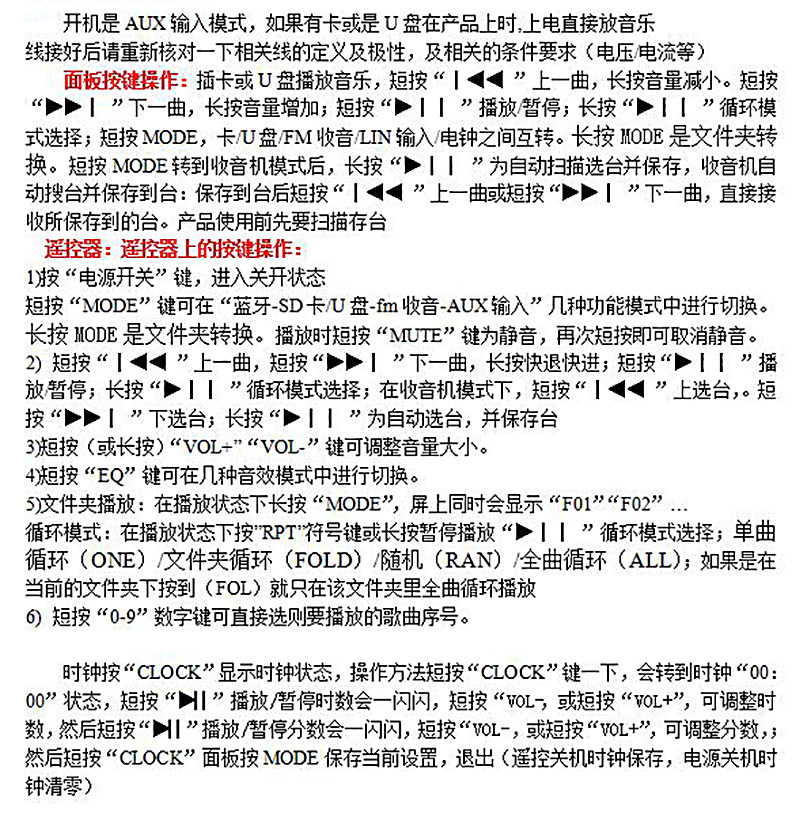

Инструкции:
