Dir9001 AK4118 AK4114 CS8416 WM8804 CS8422 Перенос CS8412 3623 Модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | DIR9001 до CS8412 50 Юань 1 кусок, AK4118 к CS8412 Shen Jin версии 300 Yuan 1 Piece, WM8804 Ride CS8412 55 Юань 1 кусок, CS8412 Пластик поверните непосредственно 15 юань 1 кусок, CS8416 Кольцо CS8412 55 Юань 1 таблетка, DIR9001 до YM3623 65 Юань 1 кусок, CS8422 до CS8412 60 Юань 1 кусок |
Модернизация оружия CS8412 для легкого достижения обновления CS8412 ... Анализ и плотность звука значительно улучшены по сравнению с CS8412 ...
Схема интерфейса входного интерфейса относится к последней фигуре диаграммы дисплея. Для некоторых плат декодирования, пожалуйста, измените ее самостоятельно ... (Примечание: AK4118 и WM8804.

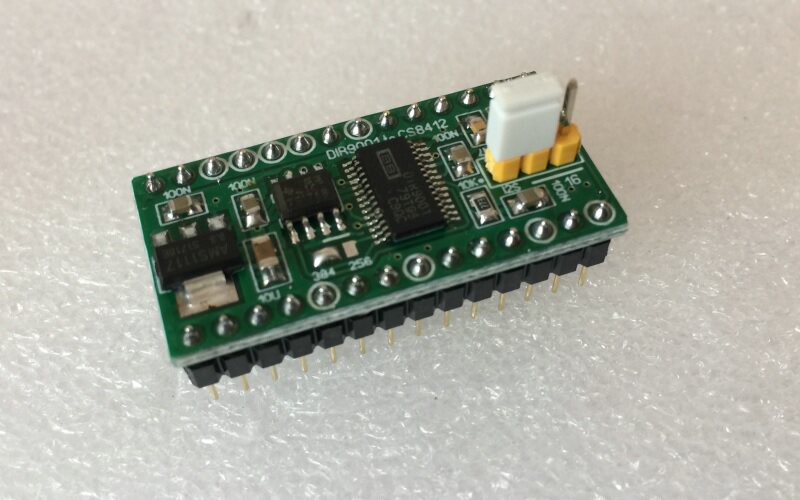

Dir9001 до CS8412:

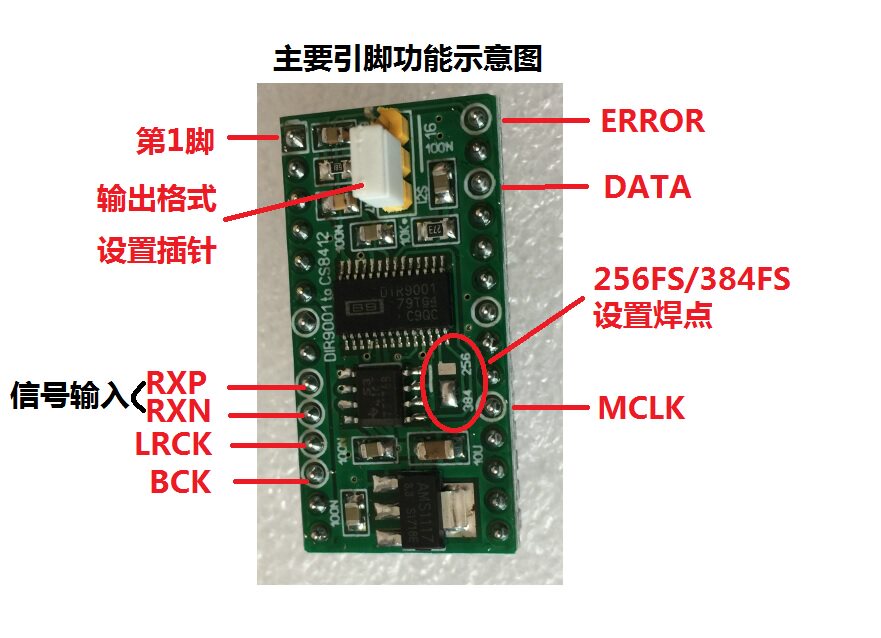

*Основные часы MCLK составляет 256FS или 384FS (можно установить через сварную точку на плате)
*Максимальная поддержка 96 тыс.
*Выходной формат может быть установлен на 2 наиболее часто используемые форматы по булавкам:
1,16-битный, MSB-PRIRST, вправо, подходит для DF1700, SM5813 и т. Д.
2. I2S, подходит для TDA1541, SAA7220, PCM1794 и т. Д.
-----------------------------------------------------------------------------------------------------

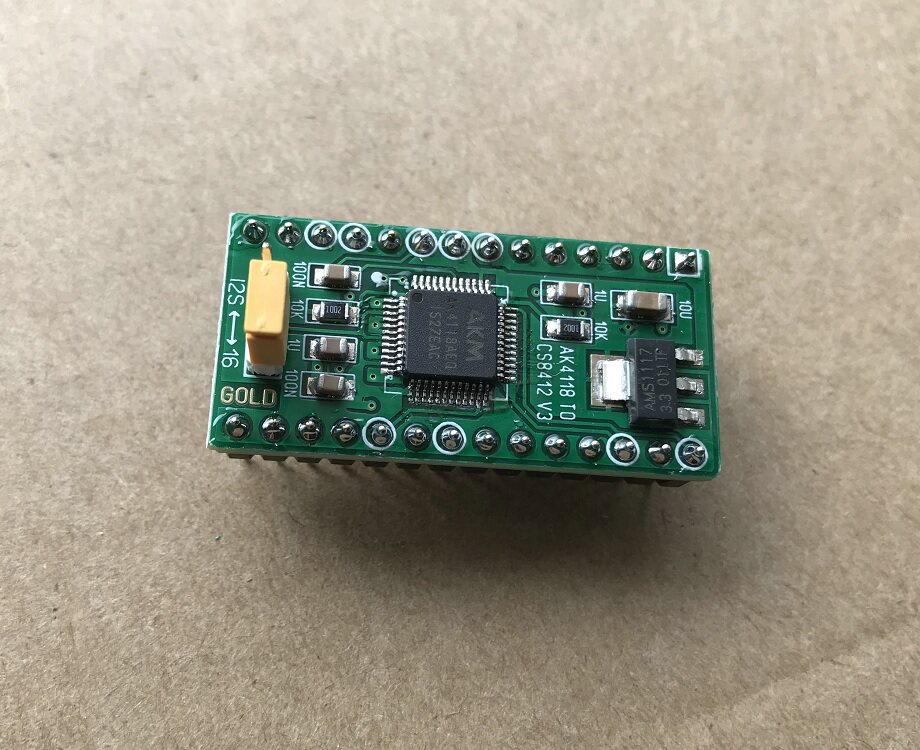

AK4118 до CS8412:(Новая версия PCB Shen Gold Edition) Старый ландшафт предназначен только для справки, а доставка подлежит новой версии.
*Главные часы Mclk - 256fs
*Максимальная поддержка 192 тыс.
*Выходной формат может быть установлен на 2 наиболее часто используемые форматы по булавкам:
1,16-битный, MSB-PRIRST, вправо, подходит для DF1700, SM5813 и т. Д.
2. I2S, подходит для TDA1541, SAA7220, PCM1794 и т. Д.
обращать внимание:
1. Вход сигнала небольшой платы представляет собой 9 -й вывод. При замене части платы декодирования CS8412 обратите внимание, чтобы проверить следующее соответствие входной цепи.
2. Если некоторые доски декодирования CS8412 напрямую подключены к цифровым трансформаторам, старая версия AK4118 составляет 9 -е место для подключения 0,01 ~ 0,1U DC -конденсаторов.
Новая версия AK4118 в CS8412CP Схематическая схема
-----------------------------------------------------------------------------------------------------

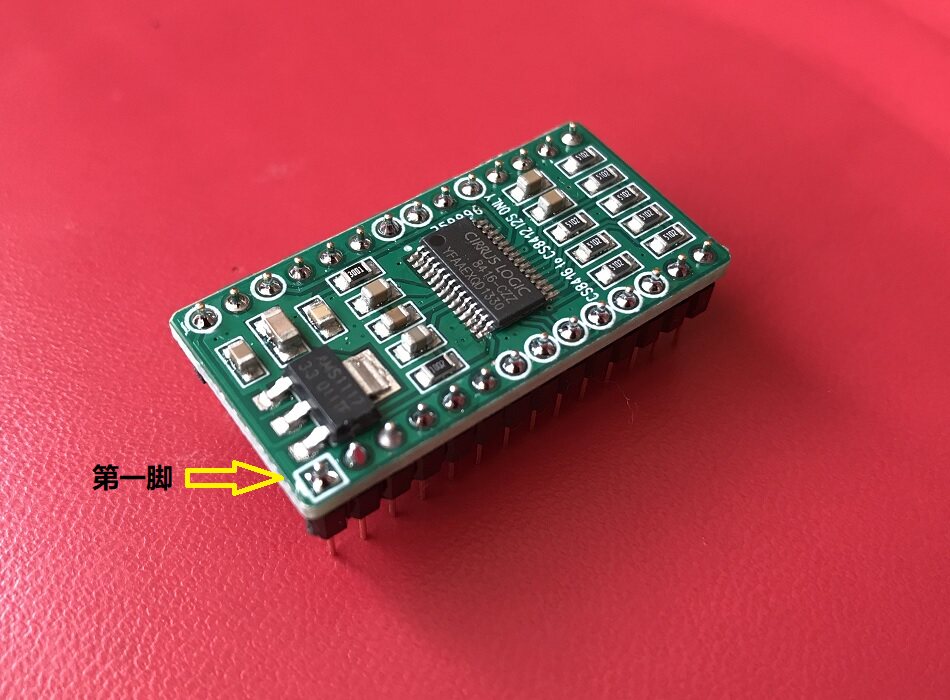

CS8416 ROTOR CS8412:
*Фиксированная настройка основных часов MCLK до 256FS
*Настройки фиксации формата вывода на i2s
*Поддержка 44,1K ~ 192K Скорость выборки
Добрые советы:
1. При получении сигнала скорости дискретизации 192K основная частота выходной частоты 256FS достигает 49,152 МГц. Пожалуйста, обратите внимание…Друзья, которым нужно изменить 128FS, пожалуйста, отметьте инструкции…
2. Плата за декодирующую плату с заявлением CS8412+SM5813/DF1700 с платой магазина NOS.…
-----------------------------------------------------------------------------------------------------

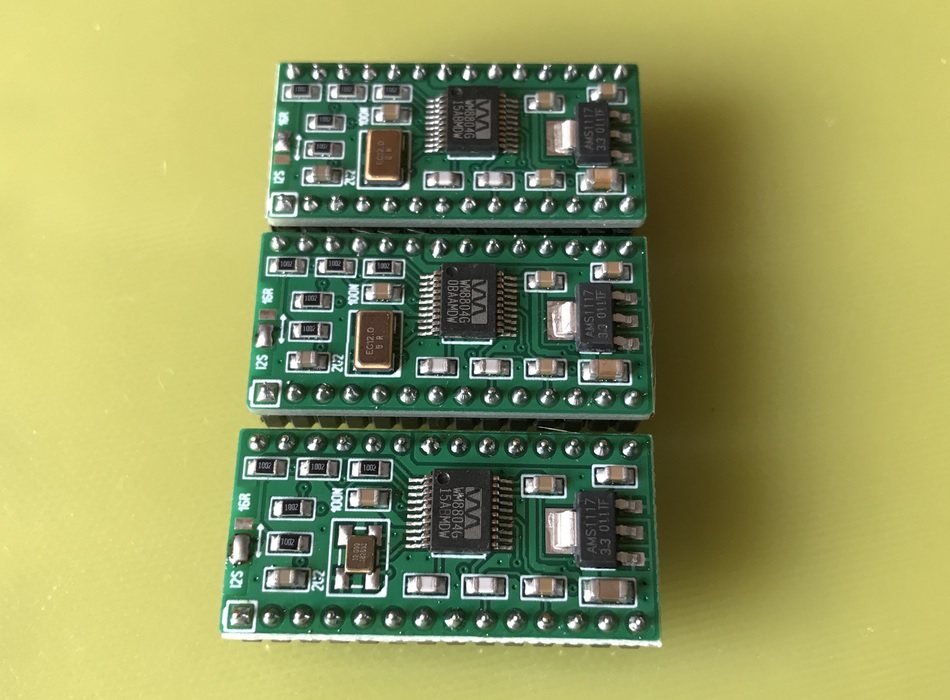

WM8804 Ride CS8412:
*Главные часы Mclk - 256fs
*Максимальная поддержка 192 тыс.

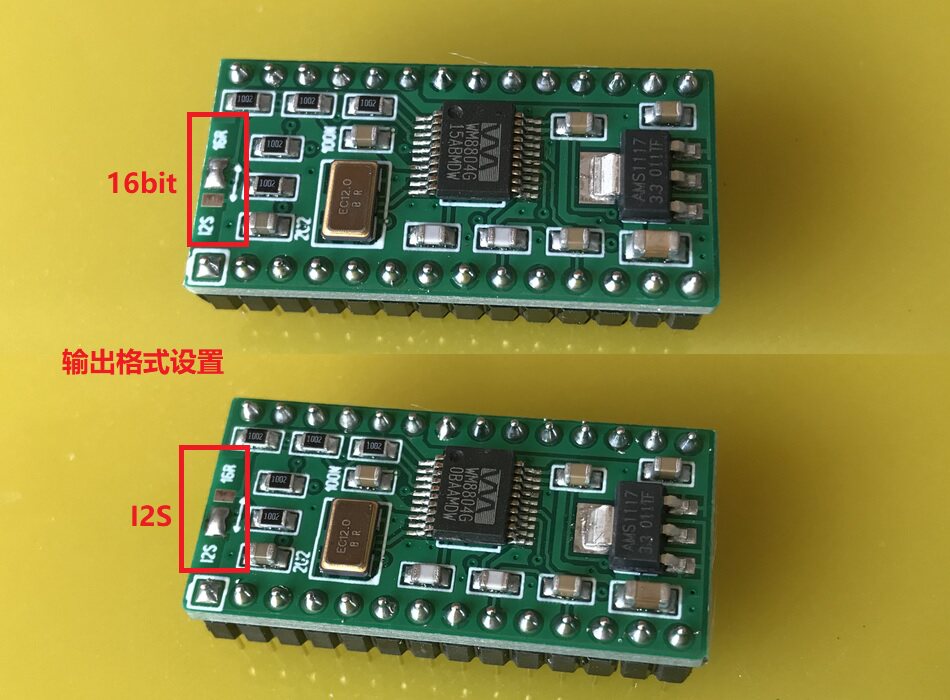

*Выходной формат может быть установлен на I2S или 16-битный, MSB-PRIRS
Примечание:
1. 28 -й вывод этой платы управляет ошибкой.
2. Он подходит только для обновления аппаратного режима и декодирования CS8412 основного режима.
3. Пластины, которые отправляются путем, гарантируют, что все они были проверены нормально.
Из -за различных технических уровней или эксплуатационных ошибок, чип может быть поврежден, поэтому Правление продается, не принимая никаких причин замены, и друзья, которые их принимают, будут фотографировать.
Переплата оплачивается, а цена не договорится.
