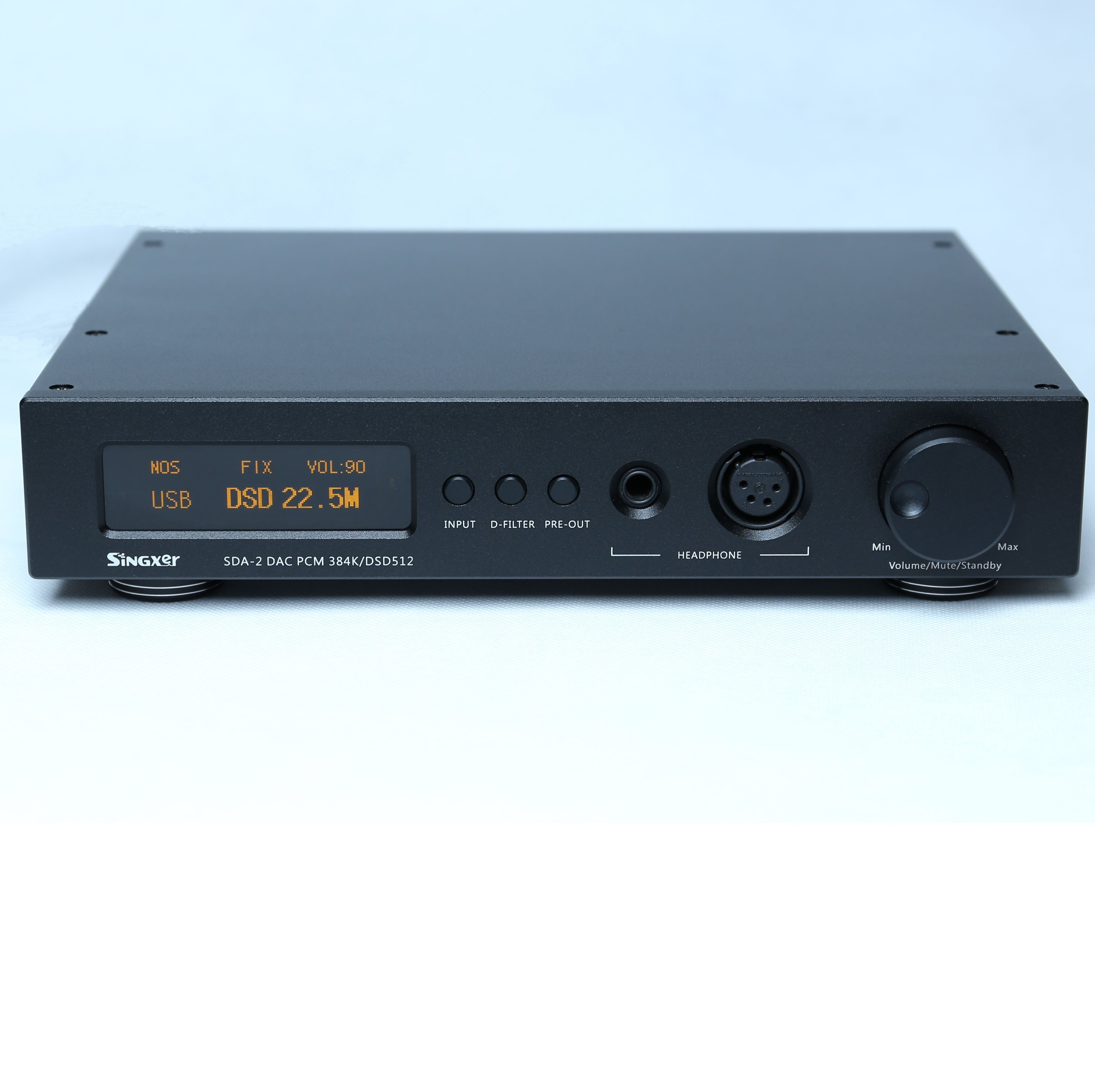

Singxer Ship SDA-2 SDA1 Предварительный декодирование Otopal All-in-One
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- SDA-2C Black 230V версия
- SDA-2C Black 115V версия
| Цвет: | SDA-2A Black 230V версия, SDA-2A Black 115V версия, SDA-2C Black 230V версия, SDA-2C Black 115V версия |
SDA-2 имеет две версии, стандартные версии и высококлассные версии, а доставка по умолчанию является стандартной версией.
Стандартная версия: SDA-2A, официальная розничная цена 3688 юаней, а зарубежная розничная цена-620USD.
Высококачественная версия: SDA-2C, официальная розничная цена-4088 юаней, а розничная цена за рубежом-680USD.
Две версии других деталей одинаковы.
Декодер SDA-2-это высокопроизводительный аудио, разработанный нашей командойДекодирование передней части сахарногоПоследний чип серии XCORE-200 используется в качестве USB Audio Solution. AK4497 ЦАП третьего поколения AKM используется в качестве чипа преобразования DA, а AK4118 используется в качестве цифрового звукового чипа. Обработка системы часов. и цифровой аудио -поток.Оталы разработаны с полной балансировкой 4 -пути, и используется независимый отдельный тип диска Aerrodia; Имеет богатые интерфейсы ввода и выходных данных, включая стандартный интерфейс ввода USB22 .0, коаксиальные SPDIF и вход баланса AES, моделируемый сбалансированный вывод XLR, моделируемый выход RCA.
Максимальная поддержка PCM поддерживает 384 кГц, DSD использует нативную технологию прямых решений, самая высокая поддержкаDSD512Все интерфейсы поддерживают декодирование DSD.
Чип ЦАП использует флагманский DAC AK4497EQ;
SDA-2-это первый продукт, разработанный нами до уровня, в основном с использованием следующих четырех основных технологий:
1. USB -деталь использует нашу первую технологию изоляции: метод изоляции Singxer, технология SCIT -это технология полной изоляции (изоляция на земле). ;
2. Технология источника синхронизации и технология пластической хирургии FPGA для повторного использования сигнала I2S после изоляции; тем самым устранение добавления полового дрожания, вызванного чипом изоляции;
3. Система часов, разработанная независимо, использует кристаллы Flying Blossom в качестве локальных эталонных часов;
Класс 4 и 4 класса А отдельные оборопиклы, усиление полного баланса, состоящее из 8 кристаллов патча на дорогу.
Кроме того, чтобы гарантировать, что машина, полученная каждым пользователем, является новой машиной (магазин не поддерживает 7 дней без причины, поэтому не будет возврата второй машины), продукты, продаваемые нашим магазином. Поддержите прослушивание в течение семи дней без причины, чтобы вернуть товар.
Мы запустим специальные услуги прослушивания в нужное время.
Только когда упаковка не разобрана или возникают проблемы с качеством продукта, она поддерживает семь дней без причины для возврата товара.Если упаковка демонтирована, вы не можете вернуть товар в течение семи дней.Спасибо за Ваше понимание.
Больше информации, медленно дополняет.
Ниже приводится временная фотография, сделанная прототипом:
Технический индикатор:
Скорость дискретизации, поддерживаемая каждым входным интерфейсом:
PCM: 44.1KHz,48KHz,88.2KHz,96KHz,
176.4KHz,192KHz,352.8KHz,384KHz
[Среди них USB и I2 поддерживают все показатели отбора проб, S/PDIF поддерживает до 192 кГц]
DSD: 2.8 MHz (DSD64) - DoP,native
5.6 MHz (DSD128) - DoP,native
11.2 MHz (DSD256) - DoP,native
22.5792 MHz (DSD512) - native
[Среди них USB и I2s поддерживают все форматы DSD, S/PDIF и AES/EBU Support DSD64 Mode]
Ширина бита: максимум 32 бит на выход I2S
Максимум 24 бит по сравнению с S/PDIF
Каждый интерфейс электрические стандарты:
1. USB-входной розетка является стандартным сиденьем мать USB-B, а диапазон источника питания USB составляет 4,5 В-5,1 В;
2. Сигнал S/PDIF входного стандарта интерфейса SPDIF, входной импеданс составляет 75 Ом, входной импеданс AES составляет 110 Ом;
3. Вход источника питания составляет 115 В/ 230 В. Внутреннее использование пользовательского трансформатора 30 Вт O -типа используется для источника питания;
4. Вход I2S является уровнем LVDS в форме интерфейса HDMI, который совместим с интерфейсом SU-1;
Производительность выхода моделирования:
Уровень вывода (0DBFS):
PCM: RCA Single -End Выход составляет 2 В среднеквадратичный средний, сбалансированный выход xlr равен 4 В среднеквадратично
DSD: RCA Single -END Выход составляет 1,8 В среднеквадратичных средств, сбалансированный выход xlr составляет 3,6 В среднеквадратичных средств
Выходной импеданс: 22 Ом (RCA Single -end)/44 Ом (баланс XLR)
Частотная характеристика: 20-20 кГц +/- 0,2 дБ
Соотношение сигнала: 125db
Характеристики выцветания:
THD+N (1kHz, 0dBFS) 0.0002% at fs=44.1Khz(PCM)
THD+N (1kHz, 0dBFS) 0.00023% at DSD256
Динамический отклик (1 кГц, -60dbfs) 125dB
Разделение левого и правого канала >125dB
Сбалансированный выходной фундамент: 2,2V RMS
Максимальная выходная мощность уха составляет 3480 МВт при 30 Ом, 0DBFS
Мощность нагрузки
30 Ом 3480mW
75 Ом 1640mW
150 Ом 920mW
300 Ом 440mW
600 Ом 220mW
Искажение выхода балансировки YEL, 0DBFS,fs=44.1Khz(PCM)
Нагрузка 75 Ом THD+N -110dB
Нагрузка 600 Ом THD+N -111dB
Ниже приведены измеренные данные AP, все из которых представляют собой сбалансированный режим вывода DAC, режим фильтра Sharp,fs=44.1Khz(PCM)
1. Очень чистый 1K FFT, только 2-5 гармоник, без высоких гармоник и другие полосаты
2. Ультра -нижний нижний шум, около 2,0В.
3,20-20 тыс. Частотная характеристика, очень простая
4. Отличная производительность искажения, тест на частоту THD+N сохраняется ниже 0,00033%
5. Превосходное соотношение сигнала к -ниуз, измеренный SNR составляет 125,6 дБ
6. Быстрый динамический отклик, DNR достигает 126 дБ
Совместимость системы:
1, Windows 7, Windows 8, Windows 10; 32/64 бит, требуется выделенный драйвер
2. Native MacOS 10.6, а затем используйте систему для управления
3, Native Linux с ядром, соответствующим UAC2, использует систему для управления (тестируется на Ubuntu и Daphile Systems, на основе платформы Intel X86)
4, Android OS 4.2 или выше, устройство должно поддерживать функцию OTG. Вообще говоря, система Android 5.0 является поддержкой по умолчанию. Рекомендуется использовать специальных игроков для ее использования.
Интерфейс I2S использует вход гнезда HDMI:
1. Дифференциальный сигнал LVDS с уровнем 3,3 В;
2.I2S Интерфейс, совместимый со многими определением выходных сигналов I2S, FPGA создал -IN PCM/DSD -сигнал автоматического идентификационного алгоритма;
3. DSD на сигнале также может быть определен сам по себе. DSD на сигнале может быть введен в PIN13, 14, 15, 16 -контакт сокета;
4. Фаза PIN1-3 и PIN7-9 может быть скорректирована. Пользователи могут настроить эти две пары выходной фазы через переключатель.
SDA-2 можно настроить через SW Switch, чтобы адаптироваться к различным стандартам I2S.
Размер и упаковка Мсроста:
Длина, ширина и высота шасси: 262 мм*220 мм*46 мм, за исключением высоты ноги и выдающейся части заглушки -в шасси.
Одиночный вес: 3 кг.
Длина, ширина и высота картонной упаковки: 330 мм*310 мм*110 мм.
Вес упаковки доставки: 3,4 кг
Аксессуары: USB -линия и шнур питания
