Singxer Ship Su-Su-6 USB Digital Interface XMOS XU208 FITTLOSE Clock Interface CPLD Интерфейс

Цена: 49 972-97 485руб.    (¥2399)
Артикул: 566883371364

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • SU-1 Black Standard 220V напряжение
  • 1 серебро, 220v
  • SU1+лихорадочный шнур+монокристаллическая медная USB -проволока
  • SU-1 Black 110V напряжение
  • 1 серебро, 110v
  • 【Флагманская версия】 DIGINATE SU-6 Digital Interface
  • [Высокая стоимость] цифровой интерфейс SU-2
Добавить в корзину
Другие товары этого продавца
¥5988124 731руб.
¥1984 184руб.
¥15317руб.
¥42888руб.
  • Информация о товаре
  • Фотографии
Цвет: SU-1 Black Standard 220V напряжение, 1 серебро, 220v, SU1+лихорадочный шнур+монокристаллическая медная USB -проволока, SU-1 Black 110V напряжение, 1 серебро, 110v, 【Флагманская версия】 DIGINATE SU-6 Digital Interface, [Высокая стоимость] цифровой интерфейс SU-2



Внедрение продукции:



   SU-1Цифровой интерфейс -это высокая эффективность, разработанная нашей командойUSBЦифровой аудио -интерфейс, используемыйXMOSновыйxCORE-200Сериал чип.SU-1Это супер -разработанный суперВстряхнутьСистема часов (Серия Crysek's CCHD-575, достигая ультра-низкого дрожания на уровне полета),иметьстандартныйUSB2.0 интерфейс ввода,Богатый выходной интерфейс, включая сбалансированный выход xlr, коаксиальныйRCA и BNC,Использование вывода гнезда HDMII2SИнтерфейс, Word Clock вывод WCLK.



      SU-1Длина исследований и разработок составляет почти год, и есть много поворотов и переменных.



      SU-1Это первое целое машинное оборудование, разработанное нами. Он расположен как интерфейс среднего уровня. В основном он использует следующие три основные технологии:

     1. Полная технология изоляции (выделение линии наземной линии) с полным чипом изоляции 150 Мбит / с, который может полностью изолировать помехи от ПК;

     2. Технология источника синхронизации и технология пластической хирургии CPLD для повторного использования сигнала I2S после изоляции; тем самым устранение добавления полового дрожания, вызванного чипом изоляции;



     3. Система часов развивалась независимо, используя кристалл Crysttek с высоким уровнем высокого уровня, низкий фазовый шум, низкий джиттер.



       Статус продукта: текущий инвентарь жесткий. Пожалуйста, сделайте фотографию после консультации. Надеюсь, вы можете многое понять, спасибо.



  •

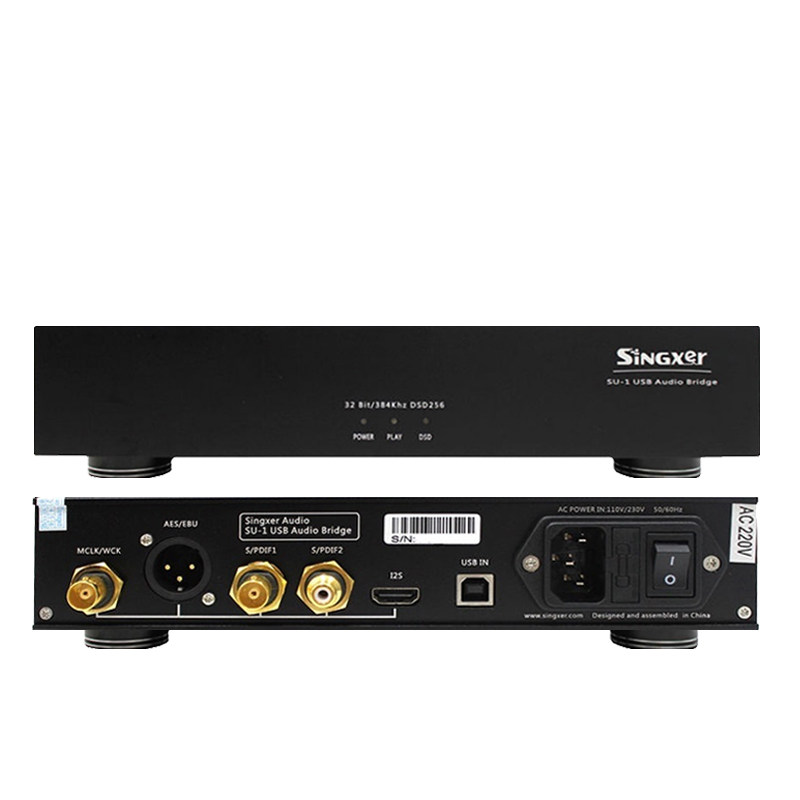

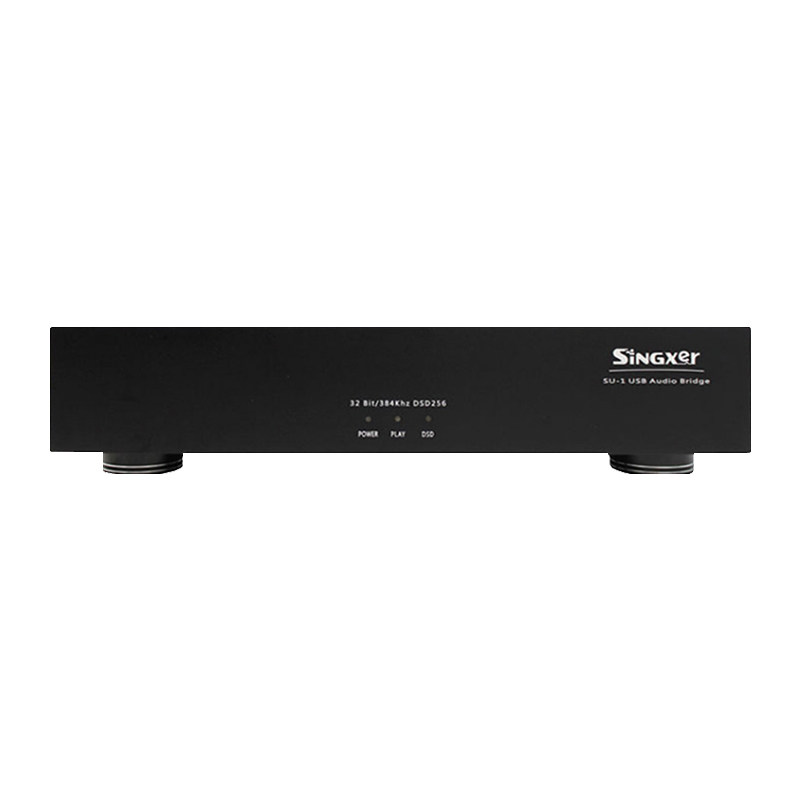

  • Ниже приведена фотография новой версии корпуса:

Технические характеристики:

1,SU-1Он используется в КитаеXMOSновыйxCORE-200Высокая часть серииUSBПродукты цифрового интерфейса.Новое поколениеXMOSЧип, принимает более продвинутую технологию процесса, обладает большей производительностью, чем старая модельU8Чип удвоился и достиг1000MIPSСпособность обработки.



2Как мы все знаем, ядро ​​цифрового аудио - это алгоритм.Наша команда много лет работала в области цифрового аудио и в то же времяXMOS FAEСильная поддержка команды сделала ряд технических улучшений и оптимизации алгоритма на основе оригинальной прошивки.





Есть также серебряное шасси. Количество серебряных версий не большое. Пожалуйста, проконсультируйтесь перед покупкой.







Технический индикатор:



Скорость выборки поддерживается каждым выходным интерфейсом:

PCM: 44.1KHz,48KHz,88.2KHz,96KHz,

   176.4KHz,192KHz,352.8KHz,384KHz

   [Среди нихI2S outПоддерживать все ставки выборки,S/PDIFВысокая поддержка192KHz]

DSD: 2.8 MHz (DSD64)  - DoP,native

   5.6 MHz (DSD128) - DoP,native

   11.2 MHz (DSD256) - DoP,native

   [Среди нихI2S outПоддержка всехDSDФормат,S/PDIFиAES/EBUподдерживатьDSD64 DOPмодель]

Большая ширина: высокая32 bit over I2S output



   высокий24 bit over S/PDIF





Каждый интерфейс электрические стандарты:

1,USBВведите розетку в качестве стандартаUSB-BМать место,USBИсточник питания4.5V-5.1VПредметы

2,RCAСтандарт вывода интерфейсаS/PDIF Сигнал, уровень550mV(Стандартная нагрузка сливы),Выходной импеданс75ом;

3, вход мощности составляет 115 В/ 230 В и использует импортный трансформатор TALEMA для источника питания внутри.

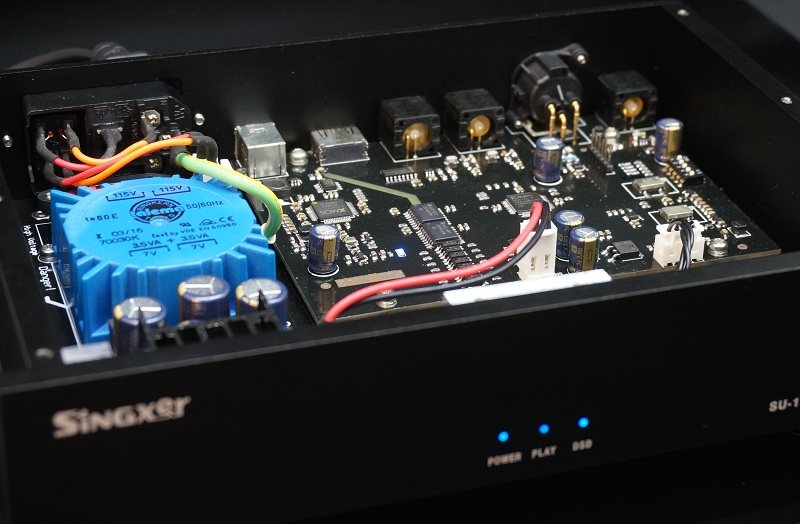

Ниже приведена внутренняя фотография прототипов, которые мы сделали. В версии массового производства будут некоторые улучшения.









Планируйте детали:

1, Реализовать концепцию дизайна матери электроэнергии, придают значение проектированию цепи питания, используйте высокую производительность, низкий шум и быстрый откликLDOКак основной источник питания.Вся тарелка принятаМногоНезависимость дорогиLDOПитания, часовая часть даже используетсяADIУльтра -нижний шумLDOОн заложил прочную основу, чтобы обеспечить производительность выходной продукции.

2,PCBУсыновление материнской платы4Проектирование платы слоя, чтобы гарантировать, что существуют полные плоскости заземления и уровни мощности, и используйте высокоскоростные методы цифрового проектирования, чтобы обеспечить целостность сигнала и целостность мощности всей пластины.Специальная обработка тактового сигнала, используя конструкцию сумки и точный контроль импеданса, тем самым обеспечивая качество сигнала часов и улучшая его способность против интерференции.Входные и выходные сигналы следуют стандартной конструкции, особенноUSBПринят сигнал с высокой скоростью90ОМ -дифференциальный импеданс контроль.



Совместимость системы:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, требуется выделенный драйвер

2. Native MacOS 10.6, а затем используйте систему для управления

3, Native Linux с ядром, соответствующим UAC2, использует систему для управления (тестируется на Ubuntu и Daphile Systems, на основе платформы Intel X86)

4, Android OS 4.2 или выше, устройство должно поддерживать функцию OTG. Вообще говоря, система Android 5.0 является поддержкой по умолчанию. Рекомендуется использовать специальных игроков для ее использования.



Интерфейс I2S использует выходной выход HDMI:

1. Дифференциальный сигнал LVDS с уровнем 3,3 В;

2.dsd на сигнале, мощность 5 В (небольшой ток), обработанность сигнала отключения сигнала.

3. DSD на сигнале может быть определен сам по себе. DSD на сигнале может быть выведен в контакт13, 14, 15 и 16 разъем.

4. Фаза PIN1-3 и PIN7-9 может быть скорректирована. Пользователи могут настроить эти две пары выходной фазы через переключатель.





Гибкая конфигурация вывода HDMI-I2S:
       SU-1 может настроить HDMI-I2s через дополнительный переключатель, а переключатель 1-4 соответствует выводу PIN13-16 сокета HDMI.Тянуть наПоложение штифта HDMI имеет функцию DSD_ON.
       Переключатель 5 - это режим конфигурационного вывода.
       Переключатель 6-это фаза HDMI PIN1-3 и PIN7-9. Когда он включен, это положительная фаза, а выключение противоположна.(Примечание: когда вы есть, вы можете сравниться с декодером Ge Shide; вы можете соответствовать аудио PS, когда выключены).
       Если вашим декодером является Ge Shide, вытяните переключатель 3 и переключатель 6 в положение включено, в другой выключен; если ваш декодер является аудиос выключенный.
       Switch 7 и Switch 8 используются в качестве запасного, и в настоящее время нет никакого эффекта.

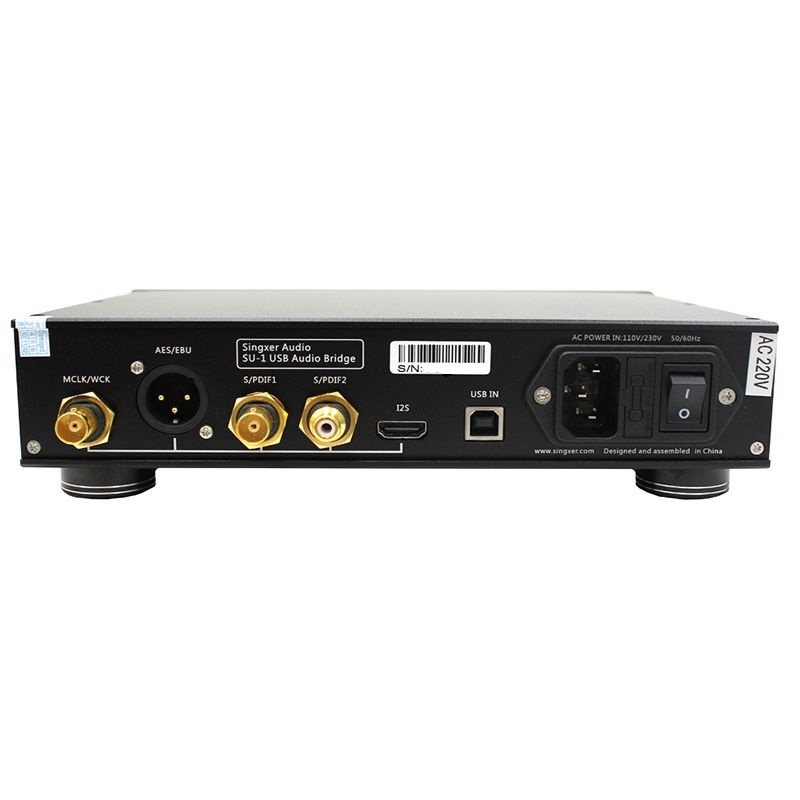

       Ниже приведено массовое производствоВерсия шасси, этот переключатель находится на задней части шасси. Вы можете настроить его без открытия шасси.
       Все переключатели выключены по умолчанию.



SU-1 может быть настроен через SW Switch, чтобы адаптироваться к различным стандартам I2S.

Но, насколько нам известно, HDMI-I2s каждого производителя отличается. Для большинства производителей HDMI-I2 является частным соглашением.

Итак, извините, SU-1 не может адаптироваться ко всем машинам HDMI-I2S, поэтому он не принимает возврата из-за несовместимых интерфейсов I2S.

Тем не менее, в настоящее время мы можем дать HDMI-I2 следующих различных производителей. Среди этих производителей нет проблем для проверки части ЦАП.





Размер и упаковка Мсроста:



Длина, ширина и высота шасси: 238 мм*170 мм*46 мм, за исключением высоты ноги и выдающейся части штепсельного заглушки в шасси.

Одиночный вес: 1,8 кг.

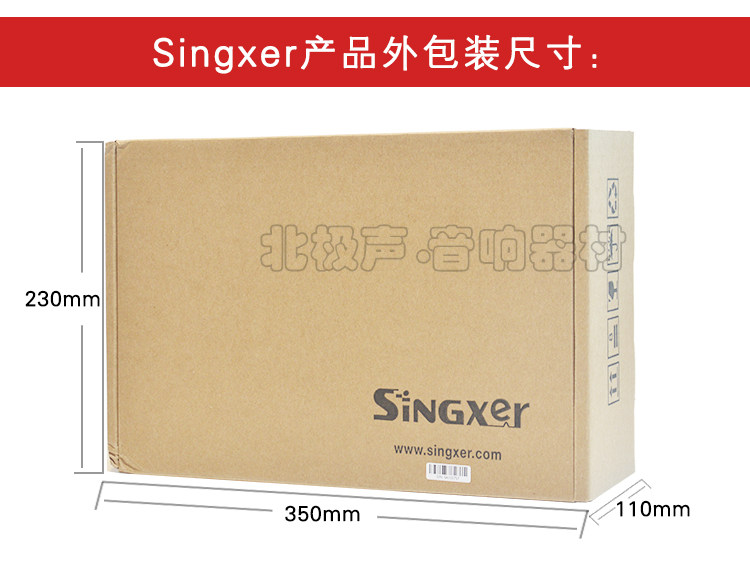

Длина, ширина и высота картонной упаковки: 350 мм*230 мм*110 мм.

Вес упаковки доставки: 2,3 кг

Аксессуары: USB -кабель.(Доставка по умолчанию является неэнергетической линией распределения)



-----------------------------------------------------SU-6 ВВЕДЕНИЕ-----------------------------------------------





Официально опубликован интерфейс USB SU-6 интерфейса Singxer Ship (зарегистрированный товар для китайцев). В настоящее время преференциальное бронирование займет около 3-4 недель.

Из -за стремительного времени официальные фотографии не были сделаны хорошо. Фотографии, отправленные временно, - это все фотографии шлака, сделанные мобильными телефонами. Пожалуйста, простите меня.
Официальная розничная цена SU-6 составляет 4390rmb, а зарубежная цена составляет 690USD; текущая цена бреннирования преференциального бронирования составляет 3950rmb.
Double 11 начинает бронировать в тот же день, а предпочтительная 10 % скидка для бронирования пользователей; количество новых продуктов в первой партии новых продуктов ограничено, и они хотят купить как можно скорее. Когда цена возвращается К нормальной жизни, это когда бронирование окончено.(Наши старые пользователи у нас есть эксклюзивные скидки, это необходимо подробно запросить владельца)

Кроме того, чтобы гарантировать, что машина, полученная каждым пользователем, является новой машиной (магазин не поддерживает 7 дней без причины, поэтому не будет возврата второй машины), продукты, продаваемые нашим магазином. Поддержите прослушивание в течение семи дней без причины, чтобы вернуть товар.
Мы запустим специальные услуги прослушивания в нужное время.
Только когда упаковка не разобрана или возникают проблемы с качеством продукта, она поддерживает семь дней без причины для возврата товара.Если упаковка демонтирована, вы не можете вернуть товар в течение семи дней.Спасибо за Ваше понимание .
Больше информации, медленно дополняет.

Внедрение продукции:

 Цифровой интерфейс SU-6-это высокопроизводительный USB-интерфейс USB-интерфейс New Generation, разработанный командой Singxer. Он использует последнюю серию XCORE-200 и высокопроизводительный масштаб PGA с XMO.SU-6 является цифровым интерфейсом системы постоянной температуры.Цифровой интерфейс SU-6 использует стандартный входной интерфейс USB2.0. В то же время SU-6 имеет богатые выходные интерфейсы, включая вывод S/PDI с помощью оптического волоконного/коаксиального RCA и BNC, XLR сбалансированного AES/EBU, RJ45 и HDMI взаимодействует выходные i2s (включая DSD на сигнал), вывод часов поддерживает основные часы Mclk и часы WCLK Word.

Технические характеристики:
1. SU-6-это продукт цифрового интерфейса USB с использованием новой серии XCORE-200 от XMOS.Новое поколение фишек XMOS принимает технологию процесса с более высоким уровнем уровня, которая удваивает производительность, чем старый чип U8, чтобы достичь обработки 1000 MIPS.
2. Используя высокоскоростную конструкцию изоляции, он может быть очень чистым, чтобы изолировать помехи шума между компьютером и интерфейсом.SU-6 использует очень схему конструкции и использует высокоскоростную PGA для реорганизации цифрового аудиосигнала после изоляции, так что на сигнал после реорганизации полностью влияет встряхивание самого чипа изоляции.
3. Внутренняя материнская плата SU-6 использует технологию часов синхронизации единой источника. Внутренний PGA использует специальный алгоритм для строгого управления тактовым сигналом и цифровым звуковым сигналом. Существует дополнительное искажение.
4. Ультра-низкие часы на уровне температуры (Filtlloki) внутри SU-6, две кристаллические вибрации CCHD-957 от Crytek.

5. Как мы все знаем, ядро ​​цифрового аудио - это алгоритм.Команда Singxer работала в области цифрового аудио в течение многих лет и одновременно получила сильную поддержку от команды XMOS AE. Мы выполнили ряд технических улучшений и оптимизации алгоритма на основе оригинальной прошивки Полем

Технический индикатор:
Скорость выборки поддерживается каждым выходным интерфейсом:

PCM:44.1KHz,48KHz,88.2KHz,96KHz,

   176.4KHz,192KHz,352.8KHz,384KHz

  [Среди них I2S Out и WCLK поддерживают все показатели отбора проб, S/PDI и AES/EBU поддерживают до 384K, из которых оптическое волокно поддерживает до 192K]

DSD:2.8 MHz (DSD64) - DoP, native

  5.6 MHz (DSD128) - DoP, native

  11.2 MHz (DSD256) - DoP, native

  22.5 MHz (DSD512) - native

  [Среди них I2S OUT поддерживает все форматы DSD, S/PDI и AES/EBU Support DOP -режим DOP, из которого оптическое волокно поддерживает до DOP64]

Ширина бита: максимум 32 бит на выход I2S

   Максимум 24 бит по S/PDI, AES/EBU



Каждый интерфейс электрические стандарты:

1. USB-входной розетка является стандартным сиденьем мать USB-B, а диапазон источника питания USB составляет 4,5 В-5,1 В;
2. Входной сокет постоянного тока использует сокет DC2.1 и поддерживает вход DC 7.5V-9 В (требования к питанию 3А).
3. Сигнал S/PDI интерфейса BNC и выходной стандарт интерфейса RCA, уровень составляет 550 мВ (стандартная нагрузка), а выходной импеданс составляет 75 Ом;
4. Сигнал AES/EBU из выходного стандарта интерфейса XLR, уровень составляет 3,3 В (стандартная нагрузка), выходной импеданс составляет 110 Ом;
5. Выход Word Clock (WCLK) использует интерфейс BNC, уровень -TTL (не -загрузка), а выходной импеданс составляет 75 Ом;
Сигнал HDMI-I2S выводит через гнездо HDMI. Выходной четырехсторонний сигнал включает в себя сигналы MCLK, BCLK, LRCLK, SDATA. Стандартный дифференциальный уровень LVDS используется для управления импедансом при 100 Ом.Среди них PIN13-15 гнета HDMI является сигналом DSD_ON. Высокая мощность обычно работает в режиме DSD, а уровень-LVTTL; PIN18-5-В слабая выходная мощность (выходной ток меньше 20 мА). Он может использоваться в качестве инструкции подключаемого модуля интерфейса. Порядок линии I2S одинаков.
7. Выход сигнала I2S с помощью RJ45-I2S представляет собой одноверенный сигнал CMOS (5V). Выход с низкой устойчивостью. Выходной четырехсторонний сигнал включает в себя сигналы MCLK, BCLK, LRCLK, SDATA.
8. Стандарты выходного сигнала оптического сигнала для порта оптического волокна.

Планируйте детали:
1. Реализуйте концепцию дизайна матери звука, обратите внимание на проектирование цепи питания, применить внешний ввод постоянного тока, встроенный в суперкапацитратный источник питания, с высокопроизводительным, низким шумом и быстрым откликом LDO.Вся пластина использует независимый источник питания LDO до 6 лет, а часть материнской материнской платы -второй источник питания LDO на втором уровне. вывода.
2. Чтобы обеспечить превосходную производительность электрической передачи, Socket XLR использует швейцарский продукт Neutrik, USB-B сокет используется для TE, коаксиальных розеток на уровне лихорадки и RCA-это пользовательские продукты для Taiwan. Litteluse Model.
3. Аудио -материнская плата разработана с 4 -слойной платой, чтобы гарантировать, что существует полная поверхность заземления и слой питания. Способ цифрового проектирования с высокой скоростью используется для обеспечения целостности сигнала и целостности мощности всей пластины.Специальная обработка тактового сигнала, используя конструкцию сумки и точный контроль импеданса, тем самым обеспечивая качество сигнала часов и улучшая его способность против интерференции.
4. Входные и выходные сигналы следуют стандартной конструкции, особенно USB -сигнал с высоким уровнем скорости использует управление импедансом 90 Ом, а также установлен внутренняя схема защиты от статических телевизоров; независимый драйвер LVDS.


Совместимость системы:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, требуется выделенный драйвер
2. Native MacOS 10.6, а затем используйте систему для управления
3, Native Linux с ядром, соответствующим UAC2, использует систему для управления (тестируется на Ubuntu и Daphile Systems, на основе платформы Intel X86)
4, Android OS 4.2 или выше, устройство должно поддерживать функцию OTG. Вообще говоря, система Android 5.0 является поддержкой по умолчанию. Рекомендуется использовать специальных игроков для ее использования.

HDMI -I2S Интерфейс Вывод:
1. Дифференциальный сигнал LVDS с уровнем 3,3 В;
2.dsd на сигнале, мощность 5 В (небольшой ток), обработанную PGA SIGNE -сигнала, и сигнал отключения не требуется;
3. DSD на сигнале может быть определен сам по себе. DSD на сигнале может быть выведен в контакт13, 14, 15 и 16 разъем.
4. Фаза PIN1-3 и PIN7-9 может быть скорректирована. Пользователи могут настроить эти две пары выходной фазы через переключатель.

Гибкая конфигурация I2S и часов:
1. Переключатель 1-4 PIN13-16 в PIN13-16, соответствующем гнездому HDMI.Если вы тянетесь к позиции, это означает, что у подножия выводится выходная функция сигнала DSD_ON;
2. Переключатель 5 и 6 - это режим вывода часов конфигурации:

  Когда переключатель 5 выходит из тактовой частоты из MCLK, вывод часов WCK, когда он включен;

  Переключение 6 Частота MCLK. Когда O составляет 22,5792 м/24,576 м, когда он включен 45,1584 м/49,152 м;

  Конфигурация переключателя 6 эффективна для CLK Out, RJ45-I2S, HDMI-I2S.

3. Переключатель 7 может установить левые и правые каналы в режиме DSD в сигнале I2S отдельно.
4. Переключатель 8 может установить порядок линии BCLK в сигнале I2S; когда O, PIN4 IS BCLK+, PIN6 IS BCLK-;
5. Переключатель 9 может установить порядок линии LRCLK в сигнале I2S; когда O, PIN7 IS LRCLK+, PIN9 IS LRCLK-;
6. Переключатель 10 может установить порядок линии данных в сигнале I2S; когда O, PIN1-это DATA+, а PIN3-это DATA-;

   ПРИМЕЧАНИЕ. Коаксиальная ось, волокно, вывод AES/EBU не влияет на количество переключателей выше; порядок линии RJ45-I2 должен адаптироваться к различным интерфейсам, и пользователям необходимо самостоятельно настроить сетевой кабель.

Размер и упаковка Мсроста:
Длина, ширина и высота шасси: 238 мм*170 мм*46 мм, за исключением высоты ноги и выдающейся части штепсельного заглушки в шасси.
Одиночный вес: 1,6 кг.
Длина, ширина и высота картонной упаковки: 350 мм*230 мм*110 мм.
Вес упаковки примерно: 2,0 кг
Аксессуары: линия USB, адаптер подачи (Universal, поддерживает AC100V-240V), шнур питания
