LT1963/ LT1764/ LT3042 Напряжение
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Оранжево-красный
- Каппа р А н с скупой,
| Цвет: | Красный, Оранжево-красный |
LT1963 используется в качестве стабилизатора напряжения первого уровня, LT3042 используется в качестве стабилизатора напряжения второго уровня, а для расширения тока добавляется силовая лампа PNP третьего уровня. Ток может достигать не менее 1,5А. Если LT1963 заменить на LT1764, выходной ток может достигать 3А.

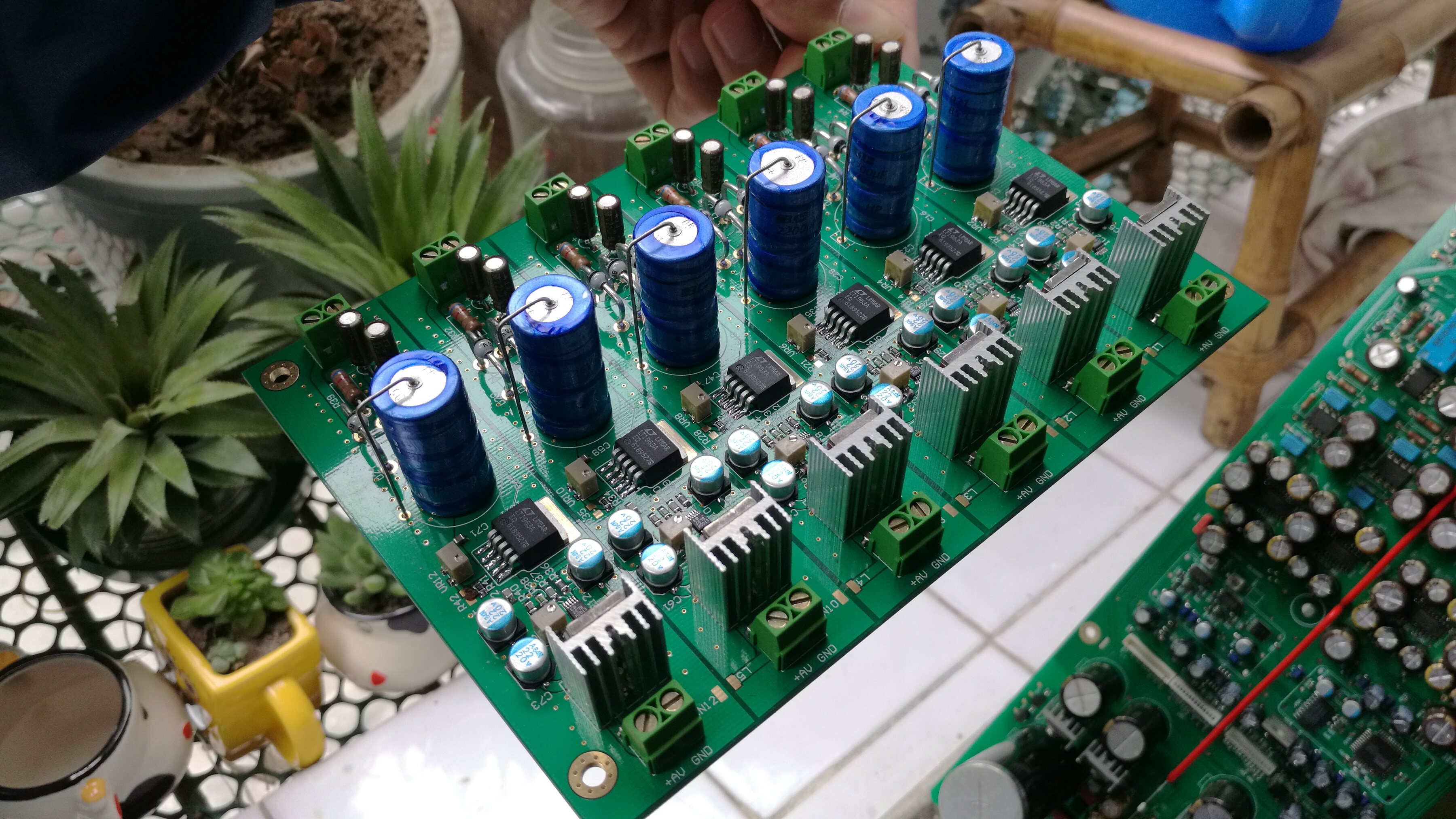

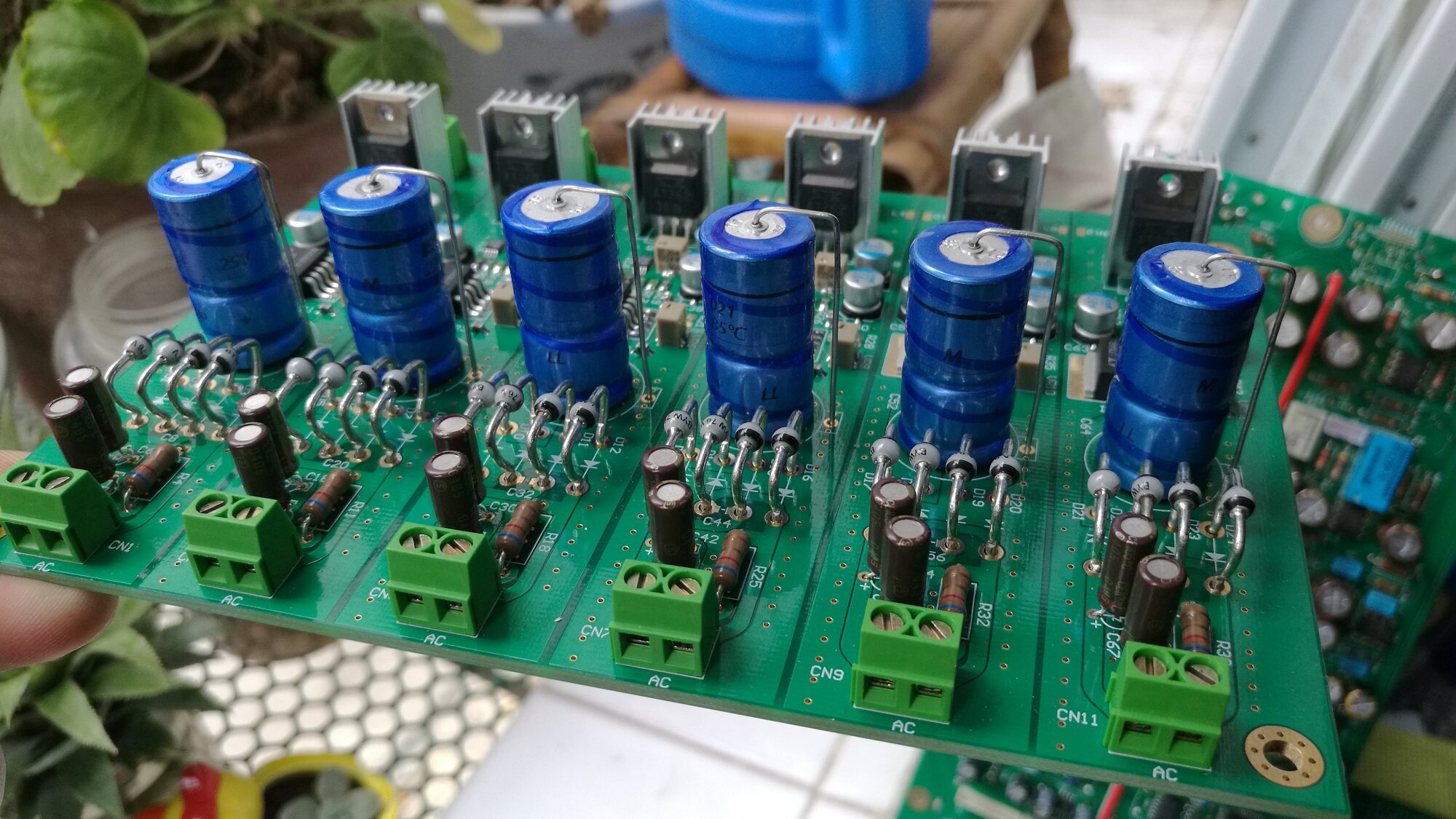

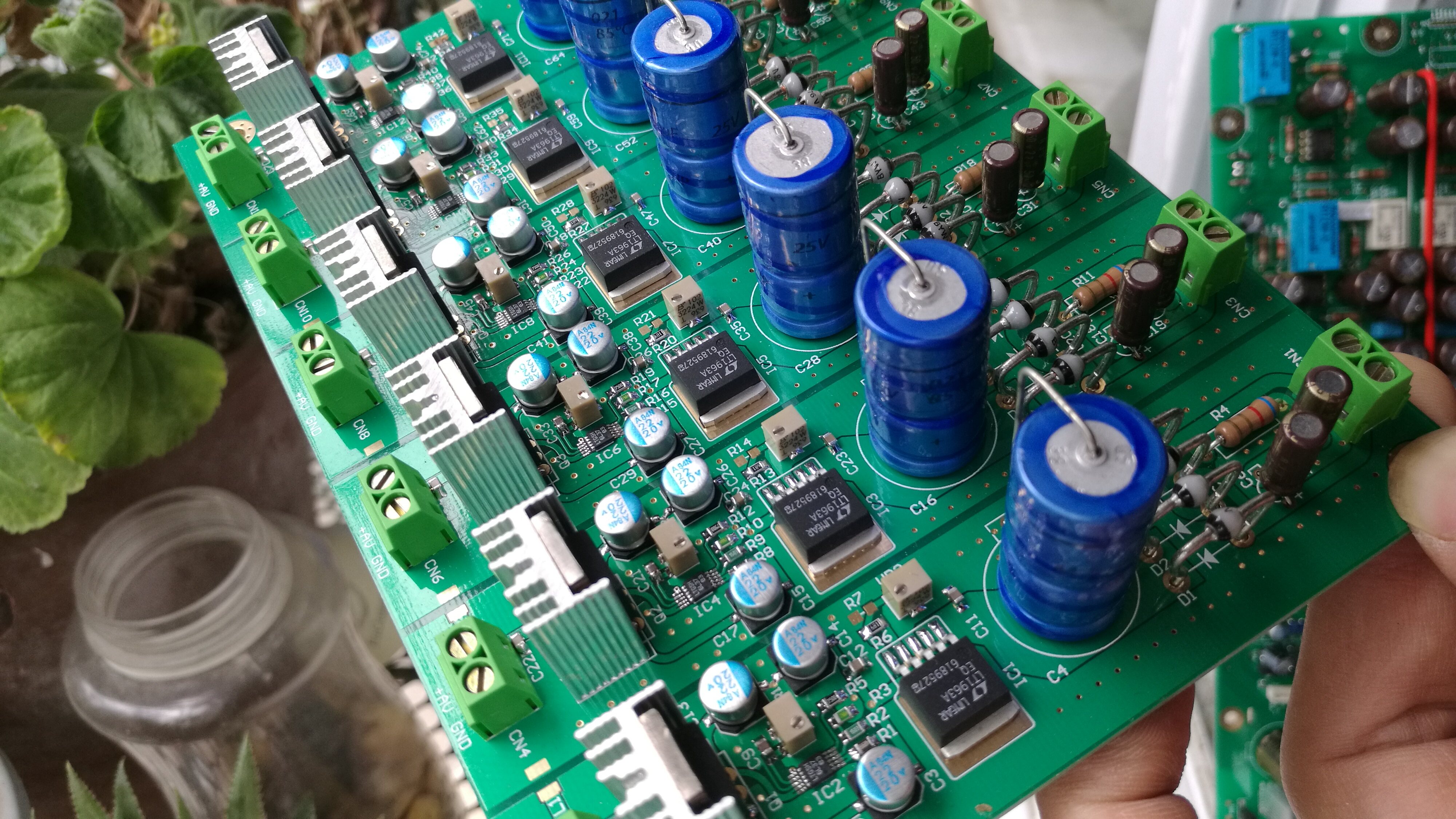

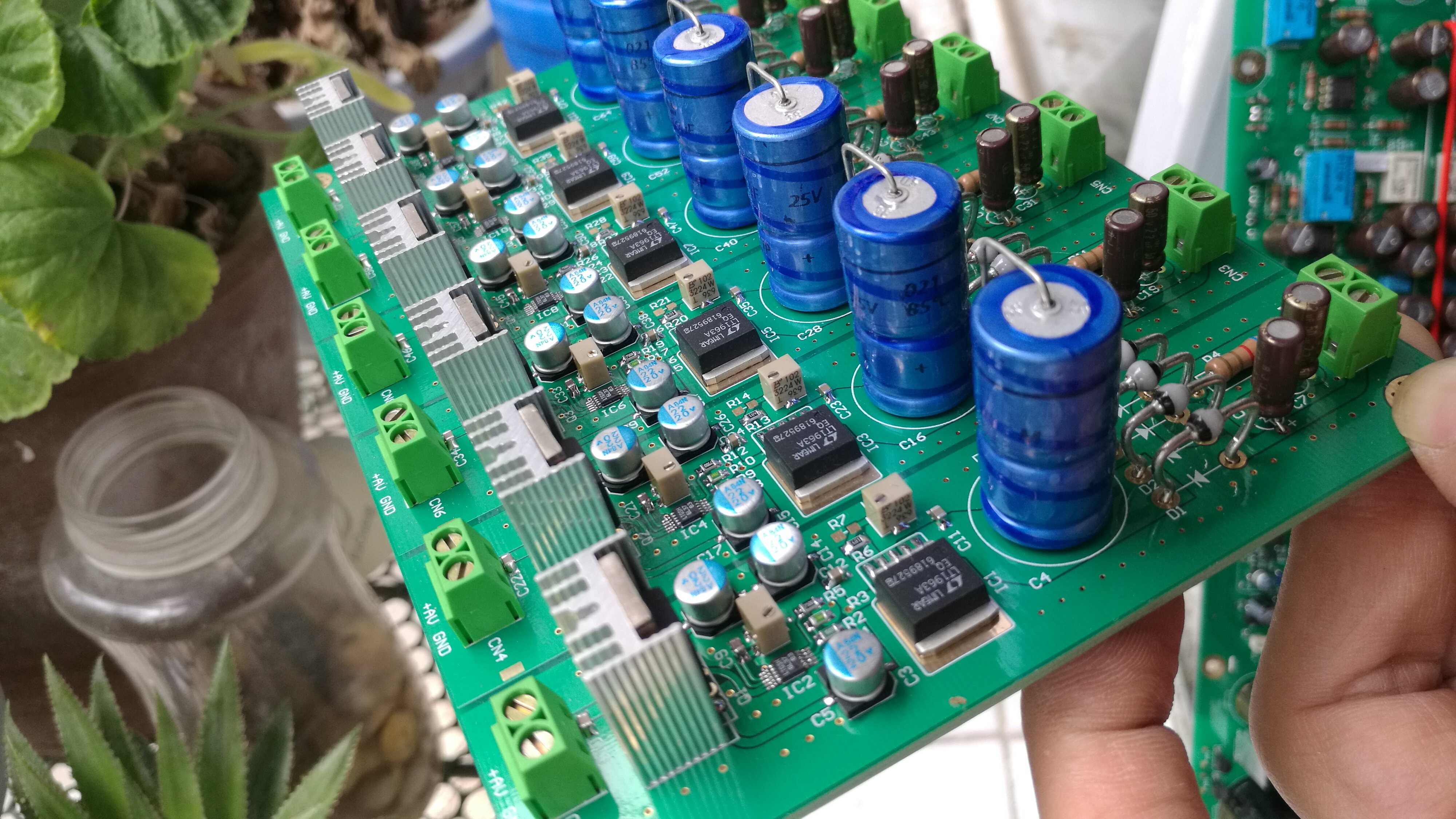

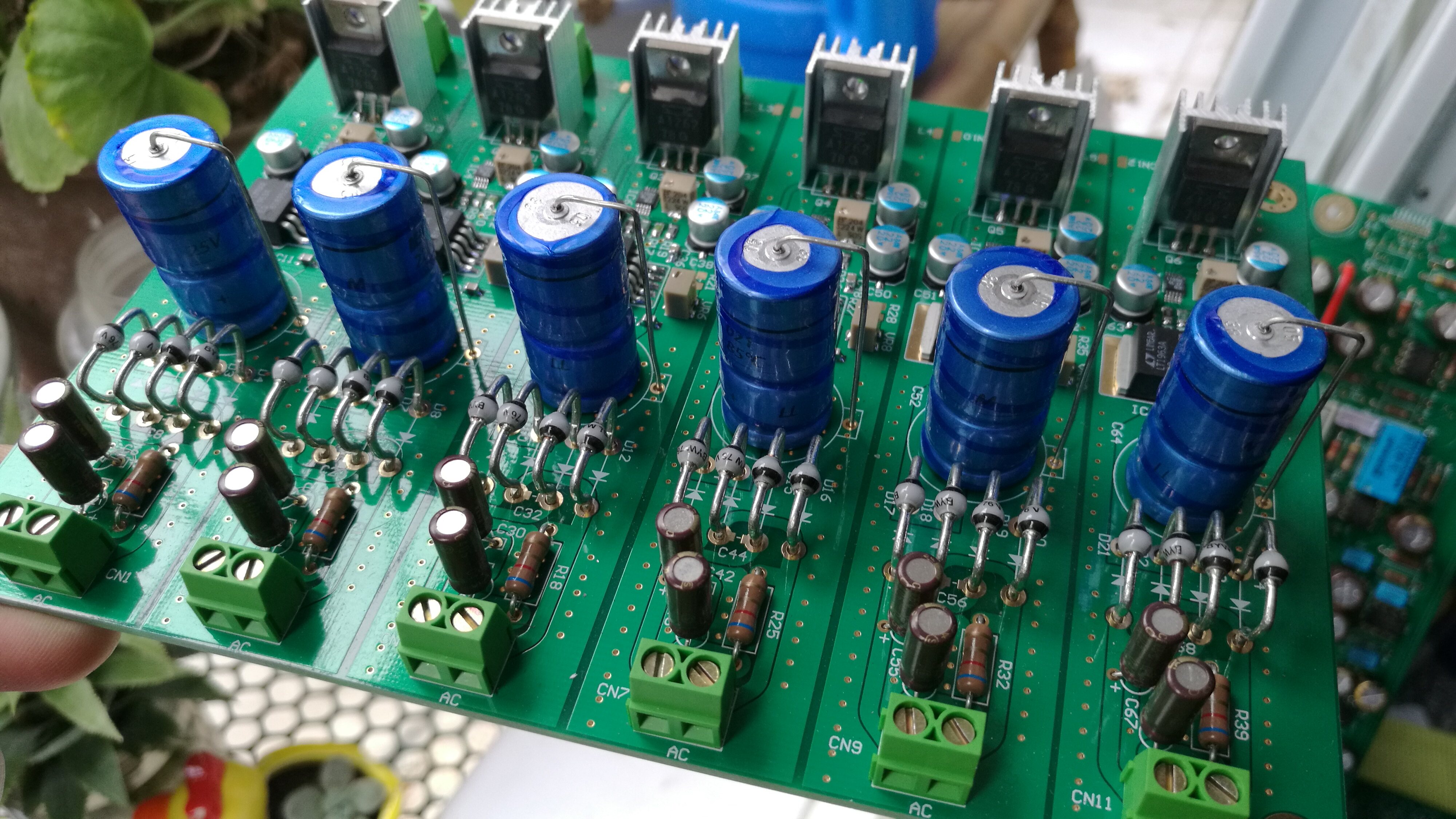

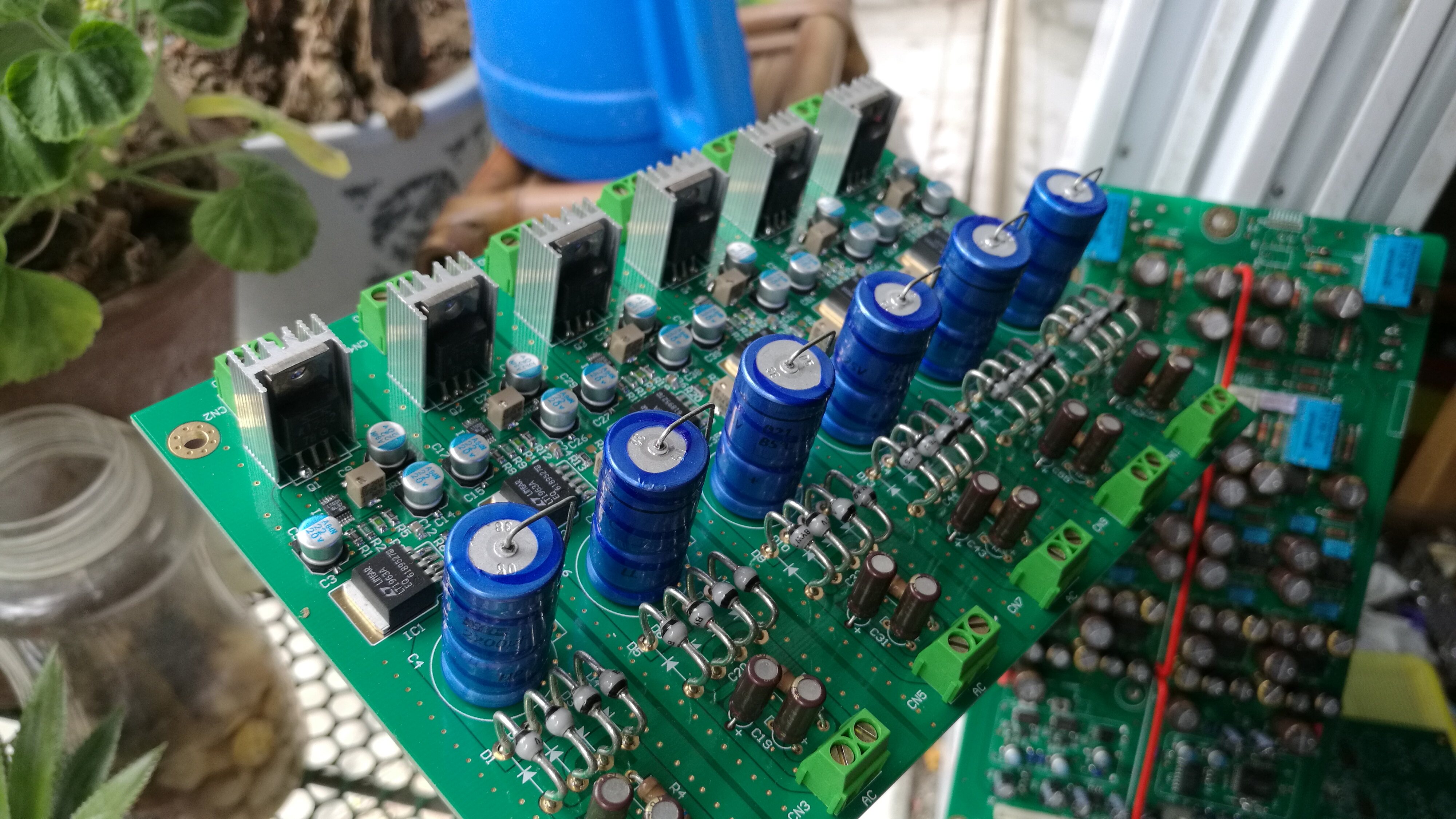

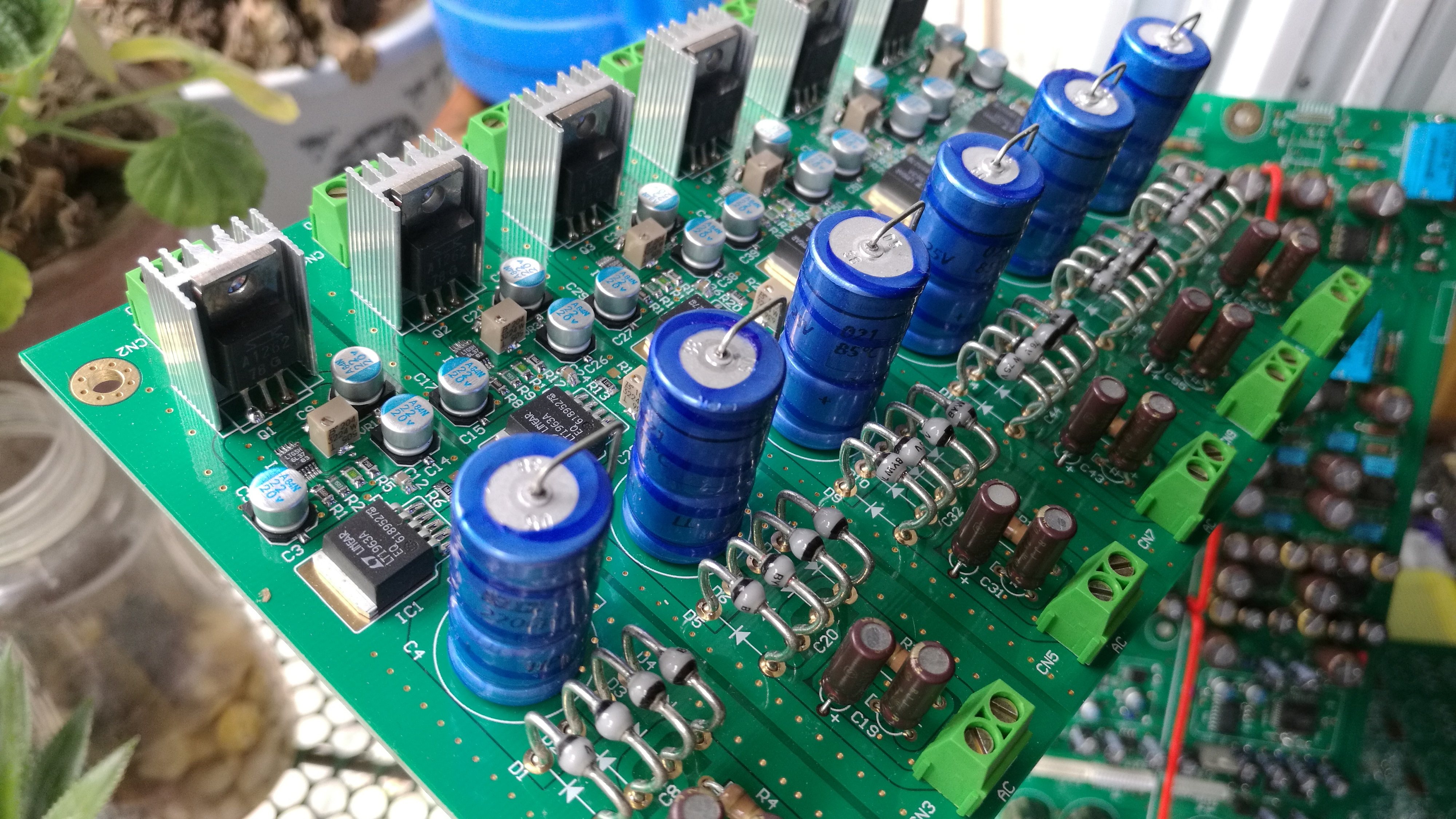

Вся плата имеет 6 комплектов блоков питания с регулируемым выходным напряжением от 1,21 В до 20 В. К таким источникам питания относятся ЦАП-декодеры, проигрыватели компакт-дисков, предусилители, цифровые источники питания и малошумящие источники линейного регулирования.
Примечание. Выходное напряжение каждой группы можно настроить в соответствии с вашими потребностями. При размещении заказа укажите, какое напряжение вам необходимо выдавать для каждой группы.
Вся плата сварена немецким припоем WBT, содержащим 4% серебра, а компоненты на плате представляют собой оригинальные трехступенчатые расширительные трубки японской компании Sanken, твердотельные конденсаторы Black Diamond Японии, электролитические элементы ELNA Японии и т. д., а точность сопротивления всех импортных марок составляет 0,1%.
Источник питания можно по желанию комбинировать с несколькими группами положительных и отрицательных источников питания, а выходное напряжение каждой группы можно регулировать отдельно.При использовании одного выхода источника питания он может выводить 6 групп различных напряжений или также формировать 6 групп положительных и отрицательных напряжений.
Например: 1. (12В-0, 12В-0, 12В-0, 12В-0, 12В-0, 12В-0) 2. (+12В- -12В) (+12В- -12В) (+12В- -12В) 3. (12В-0, 12В-0, 12В-0, 12В-0 ), ( +12В- -12В) 4. (+12В- -12В ), ( +12В- -12В) , (12В-0 12В-0) Также возможны дополнительные комбинации.
Эта плата подходит для энтузиастов, которые часто занимаются своими руками и часто используют разные напряжения при работе своими руками.
Выходное напряжение вышеуказанных комбинаций является лишь примером.Выходное напряжение каждой группы можно регулировать от 1,21 В до 20 В. Примечание.Выходное напряжение переменного тока силового трансформатора не должно превышать 14 В. Согласно напряжению 14 В*1,4 = 19,6 В после выпрямления и фильтрации, входное напряжение LT1963 не может превышать 20 В.
Примечание. Пустая плата блока питания стоит 100 юаней за штуку, а готовая плата с конденсатором ELNA стоит 480 юаней за штуку.Готовые платы версий осевого конденсатора Philips и выпрямительных диодов Philips стоят 630 юаней каждая.

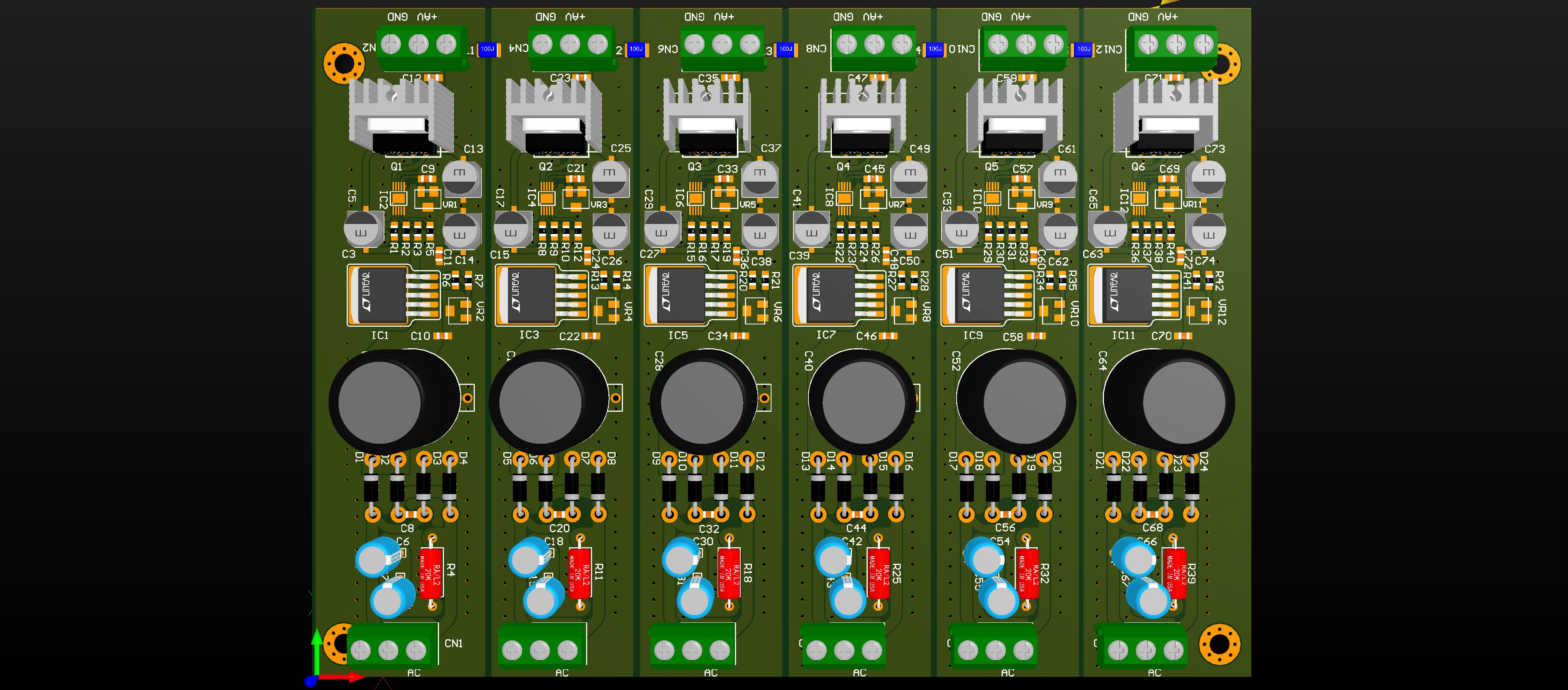

Печатная плата изготовлена из материала RF-4, толщина платы составляет 2 мм, золотая плата, толщина меди в плате составляет 2 унции, площадь платы составляет 170 мм в длину, 120 мм в ширину и 30 мм в высоту.
Пожалуйста, не игнорируйте влияние источника питания на работу всей машины. Источник питания эквивалентен крови человеческого тела, а компоненты эквивалентны органам человеческого тела. Проводка печатной платы эквивалентна кровеносным сосудам человеческого тела. Если источник питания плохой, человеческая кровь будет загрязнена, и все человеческое тело (машина) будет иметь проблемы различной степени.Специально для аудиофилов важно отметить, что большую роль в том, хорошее качество звука или нет, играет блок питания.
