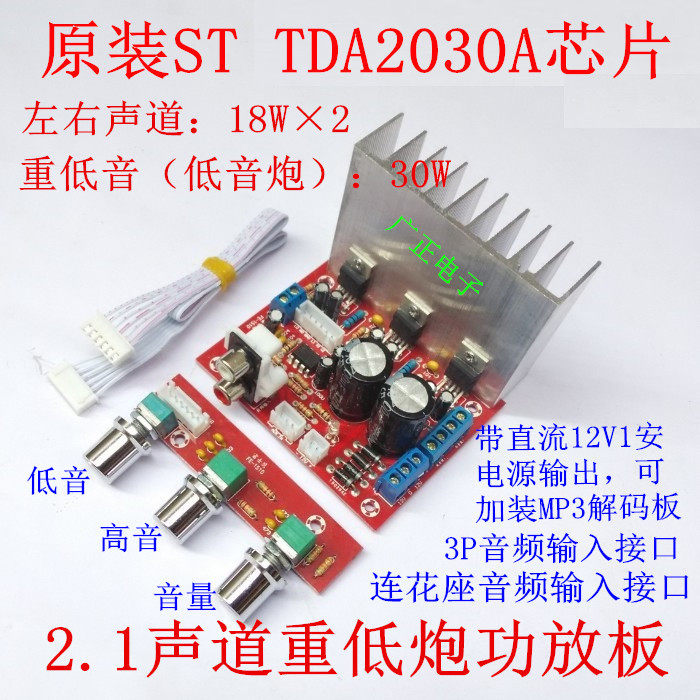

TDA2030A Computer Ultra -Heavy Bass 2.1 Плата усилителя 3 -канал.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Доставка по умолчанию: Новый 2.1 канал 2030 Плата усилителя 1+1 Tune Poard 1
+6p строка строки 1
Технические характеристики:
1, Индикатор светодиодной мощности Blu -Ray, реальное время мониторинг питания источника питания,
2. Вход аудиосигналаконецСуществуют два входных интерфейса, (1) подключены к порту сидения, (2) 3P входного порта, и один из них может быть выбран.
3. Вы можете установить плату декодирования MP3 и ввести звук к усилителю (подробности см. В картинке ниже) см. Изображение ниже).
4. Введите источник питания: AC Dual 12V2A трансформатор, и рекомендуется использовать трансформаторы с двойным 12V30 Вт или более.
5. Выходная мощность:
(1), левый и правый каналы: рейтированная власть: 18W&Раз; 2, рекомендуется использовать 3-5 дюймов, 4-8Ω, 10-30 Вт полночасторонний оратор;
(2), басовый выход: номинальная мощность: 30 Вт&Раз; 1, рекомендуется использовать 4-6 дюймов, 4-8&Омега;, 20-50 Вт, полночативный динамик;

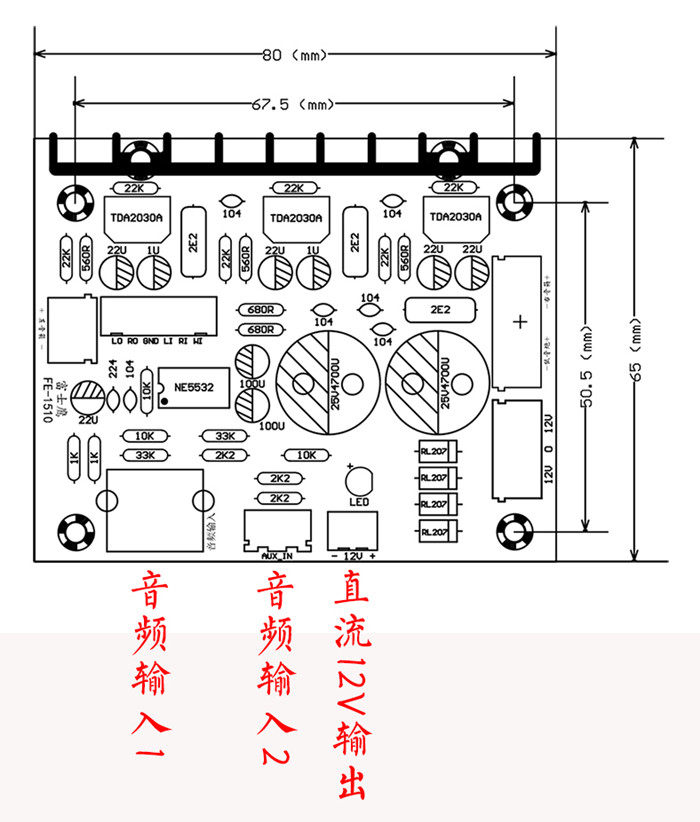

6. PCBS BOAD Материал: PR-4 Стеклянная плата волокна   Пекартная плата Размер: Материнская плата 80×880×65MM

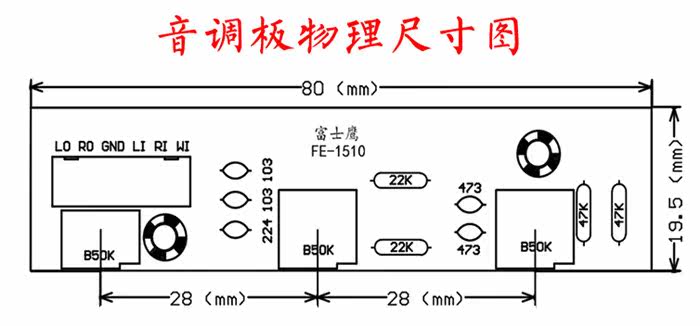

  звуковая доска 80x20 мм
7. Центральное расстояние потенциометра: 0-28-28 мм   Чистый вес: 130 граммов
8. Выходной импеданс: 4-8Ω

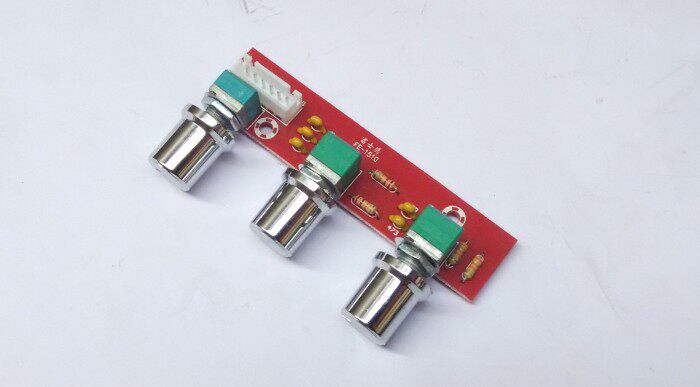

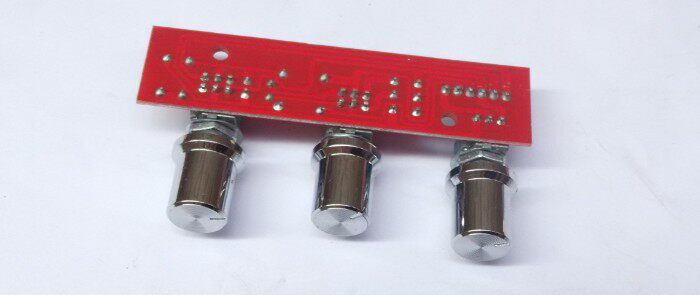

9. Материнская плата и плата тона оснащены линейным соединением 30 мм 6p.
Специальное объяснение: TDA2030 и LM1875 могут быть полностью заменены. Если все заменяются LM1875, пожалуйста, измените больший радиатор.Существует пять контактов чипа усилителя: положительная мощность, отрицательная мощность, положительный вход, обратный вход и выход.Граат -раковина на чипе подключена к отрицательному электроду. Не коротко -связуйте линию заземления, когда чип работает, когда питание работает, в противном случае он сгорется немедленно.

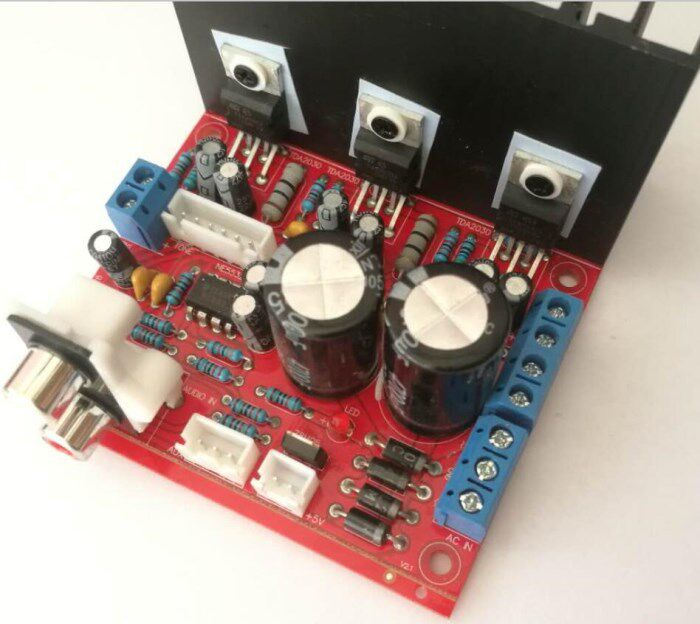

Дисплей продукта:

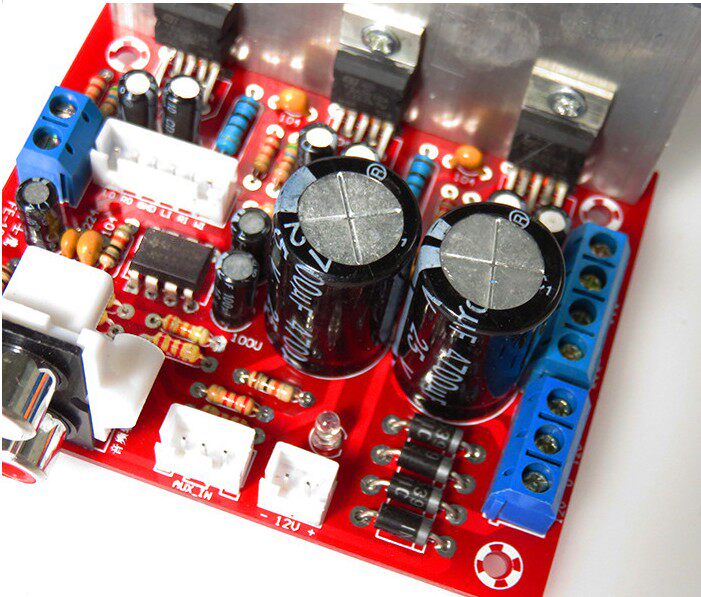

Все компоненты являются совершенно новыми. В фильтре выпрямителя используются два больших электролитических конденсатора 4700UF/25 В, которые могут обеспечить достаточно низкий уровень питания постоянного тока для всей схемы. Иногда это слишком много, чтобы быть контрпродуктивным или занятий. знаний в Интернете в этом отношении, и Байду это знает.

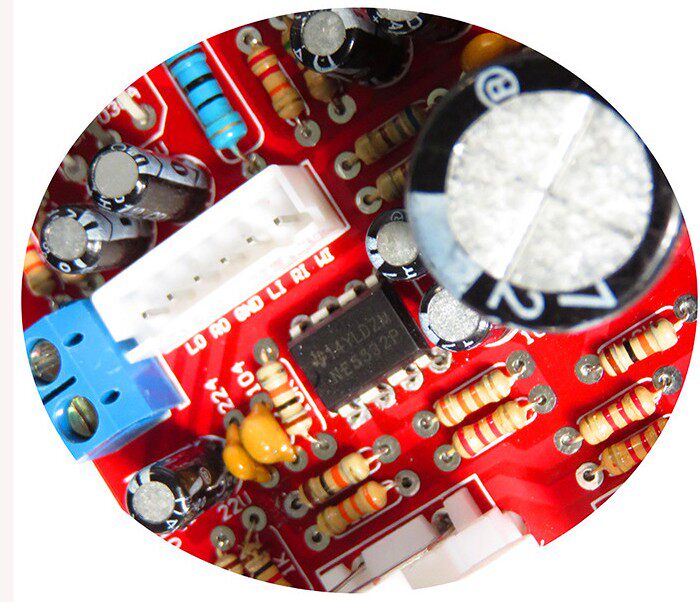

Низко -роскошный фронт -ная большая схема использует оригинальный двойной усилитель Texas NE5532, конденсатор с соединением звука использует монополические конденсаторы, а бас является сильным и эластичным.Схема выпрямителя использует полнооборотный выпрямитель, чтобы убедиться, что существует достаточный ток, и для воспроизведения эффективности чипа Bucker Chip Limited.Углубление Targe: в части UltraBass используется 1 исходное усиление TDA2030A, выходная мощность может достигать 30 Вт, а диджей очень шокирует; левые и правые каналы используют два TDA2030A для выходной амплификации, выходная мощность составляет 18 Вт + 18 Вт. Сопоставление очень разумно, это сопоставление мощности очень разумно, это сопоставление мощности очень разумно. Высокие и средние и низкие звуки могут быть отрегулированы до умеренных для удовлетворения потребностей различного слуха.
Информация о товаре:

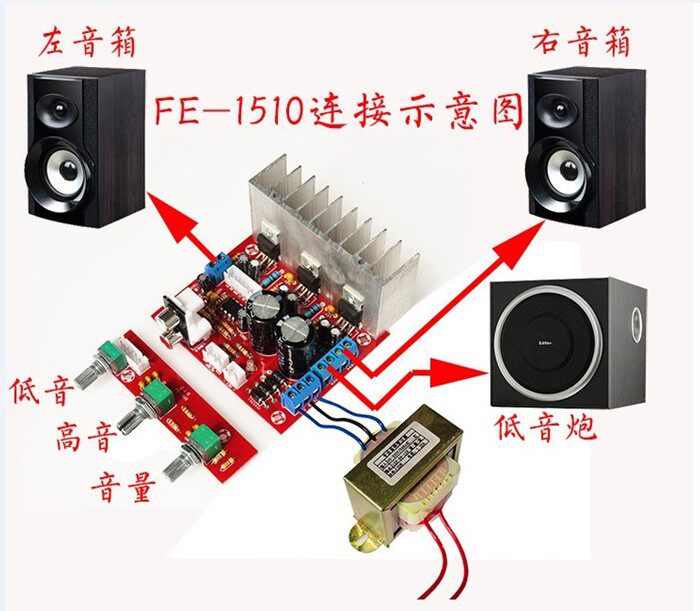

Описание проводки: (см. Картинку ниже)
1. Динамик соединения
Подключите две линейные головки на двух концах сабвуфера или звук линии звукового динамика к выводному порту баса платы усилителя, а динамик левого канала соединяет порт LOUT платы усилителя, справаПорт маршрута динамика канала подключен к плате усилителя,Положительное соединение + отрицательные полюсы -.
2.Соединение источник звука
Вход аудиосигналаконецСуществуют два входных интерфейса, (1) подключены к порту сидения, (2) 3P входного порта, и один из них может быть выбран.

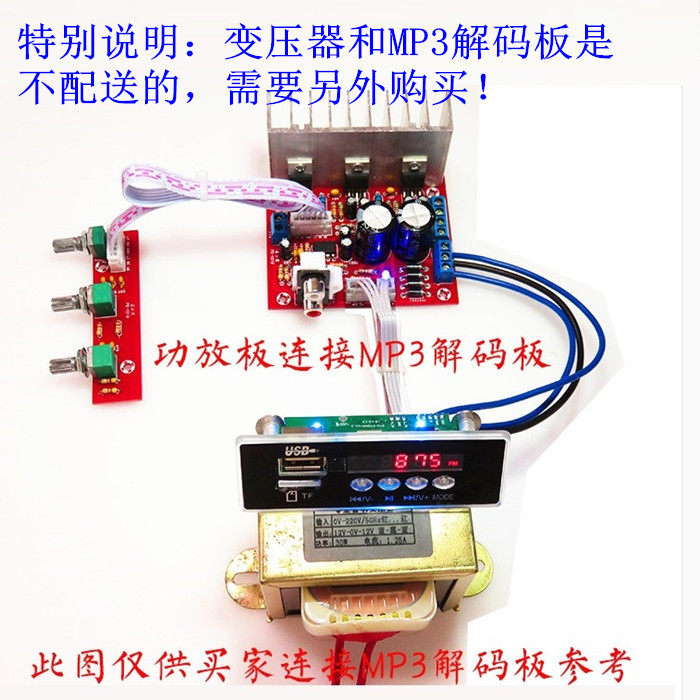

3. Добавьте доску декодирования MP3:
Питание 5 В питания платы декодирования MP3 подключено к входному интерфейсу 2P12V на плате усилителей,Положительные Чрезвычайные из них + отрицательное соединение электрода-; аудио выходной сигнал платы декодирования подключен к интерфейсу аудио ввода на плате усилителя (см. Рисунок выше)
3.Мощность соединения: (см. Рисунок выше)
