R2R Полная отдельная плата декодирования DAC 32 -BT 24 -бит -стерео -одиночка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
r2r Полная отдельная доска декодирования ЦАП  32 -BT 24 -BT  16 -бит&Nbsp; сбалансированное одно -энд
ПРОДАЖА ПРОДАЖА:
Точность сопротивления: одна тысяча, 0,1%  999 Юань
Точность сопротивления: один из 10 000, 0,01%  1299 Юань
Характеристики продукта Введение:
  1. Размер внешнего вида: 171*66 мм
  2. Стандартный интерфейс ввода данных I2S может быть выполнен с помощью мультиборда.
  3, выходной интерфейс, поддерживающий одноэффективный или сбалансированный выход, увеличение выработкиERO MKT 10uF 100VОсевая медная лихорадка для ног без полюса емкость.
  4, 32 -битная конструкция схемы, в настоящее время поддерживает 32 -бит, 24 -бит, 16 -битный формат аудиоданных.Максимальная поддержка скорости отбора проб 384 тыс.Пересечение
  5. Используя резистентность с высокой рецидивом и низкой температурой дрейфового пластыря, с высокой устойчивостью к определению, такая как 0,1%и 0,01%.
  6. Поддержите несколько режимов коммутации (Dial Switch).Например, переключатель формата I2S, выбор канала, переключение формата звука и т. Д.
  7. может быть выполнен в соответствии с вашими потребностямиМультисборская доскаПрименение, теория может быть неограниченной!ПересечениеПересечение
  8. Система использует источник питания 5V.
  9 и четыре угла имеют стандартные фиксированные отверстия.
-------------------------------------------------
Последнее приложение:

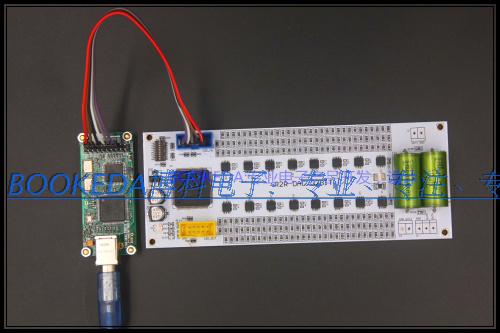

нашМодуль DAC R2R и итальянский модуль USB Amanero AmaneroСоединение может быть легко подключено.Рабочая диаграмма выглядит следующим образом
-------------------------------------------------
Детали продукта введение
-------------------------------------------------
Описание функции интерфейса

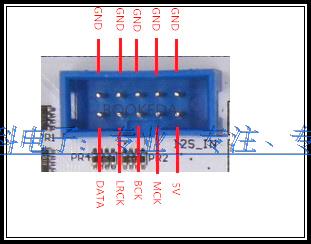

1. JP1:I2SВход сигнала
l СтандартныйI2SВход сигнала
l поддерживать32Позиция,24Позиция,16Вход сигнала данных
l Максимальная поддержка384Kскорость
l 5VСтандарт уровня сигнала
2.JP2:I2SВыход сигнала
ВходI2SСигнал непосредственно выводит через интерфейс и используется для ввода сигнала уровня той же нижней платы.Этот интерфейс используется на многочисленных ссылках, если один блокR2RЭто не используется при работе.

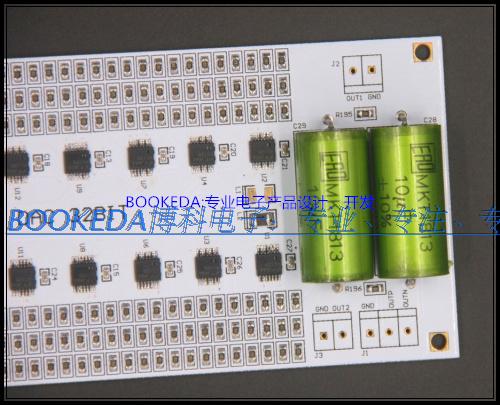

3.J1,J2,J3:DACАудиосигнал выходной интерфейс
Вы можете выбрать вывод Switch Outling Single -END или приложение дифференциального сигнала в соответствии с режимом.
l J1:Сбалансированный выходной интерфейс
Этот интерфейс используется дляR2RПлата установлена для использования в качестве единичного баланса канала.
l J2,J3:: Сингл -endRCAВыходной интерфейс
Этот интерфейс используется дляR2RПлата установлена, когда она установлена для использования вывода одноразового канала левого канала.
J2: Оставил свой;J3: Правильный канал;
  4,емкость
l Фильтр емкость:16V/470uF Используется для фильтрации питания
l Связанная емкость:ERO MKT 10uF 100VОсевая медная лихорадка ног без полюсного емкости
  5.S1: Переключатель, выбранный в режиме
  6.LED:Рабочие инструкции.Когда модуль работает нормально, этоLEDФлэш -инструкции.
-------------------------------------------------
