DC 5V/12V MP3/WMA/WAV Decoding Board с FM FM Radio Radio LCD -дисплей с пультом дистанционного управления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
В этом пакете используется высококачественный цифровой декодирующий чип, который можно играть напрямуюMP3, WMA, WAV -файлы, с радиочастотным радио FM и внешним аудиосигнальным вводомФункции порта, красивое качество звука, тканевая доска и инфракрасный пульт дистанционного управления, поддержка воспроизведения карты USB/SD/MMC.Вы можете выбрать EQ Sound Effects: нормальный, классический, концертный зал, джаз, рок, мягкий рок.Поддержка Power -Off Memory, предыдущая песня, следующая песня, Play/Pause и другие функции, могут непосредственно выбрать номер.
Размер панели:9,2 см шириной 3,5 см глубиной 4 см. Панель панели.
Специальная записка: Питание этого продукта -DC 12V (или DC5V), который может поддерживать формат MP3/WMA/Non -Destructive WAV.Поскольку этот продукт не имеет аудио -усилителей, аудио выходные сигналы могут управлять только наушниками наушников.Вы можете подключиться к аудио вводу платы усилителя для усиления звукового эффекта.

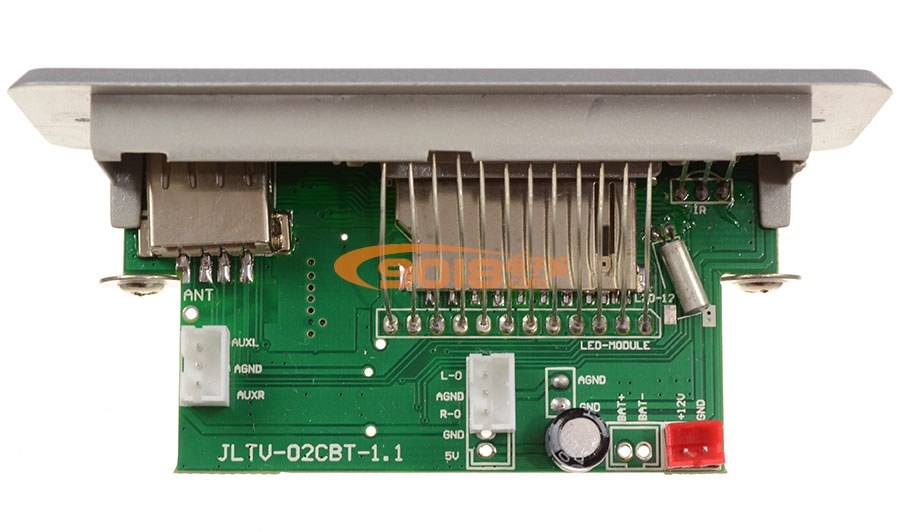

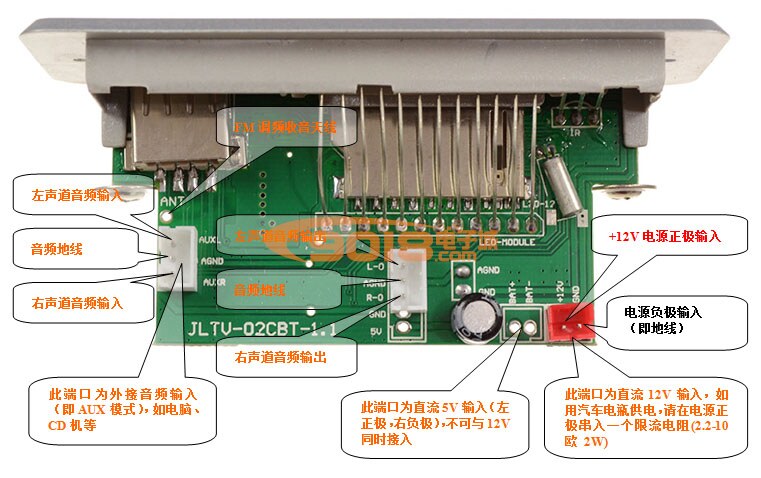

Положение интерфейса показано на рисунке ниже:

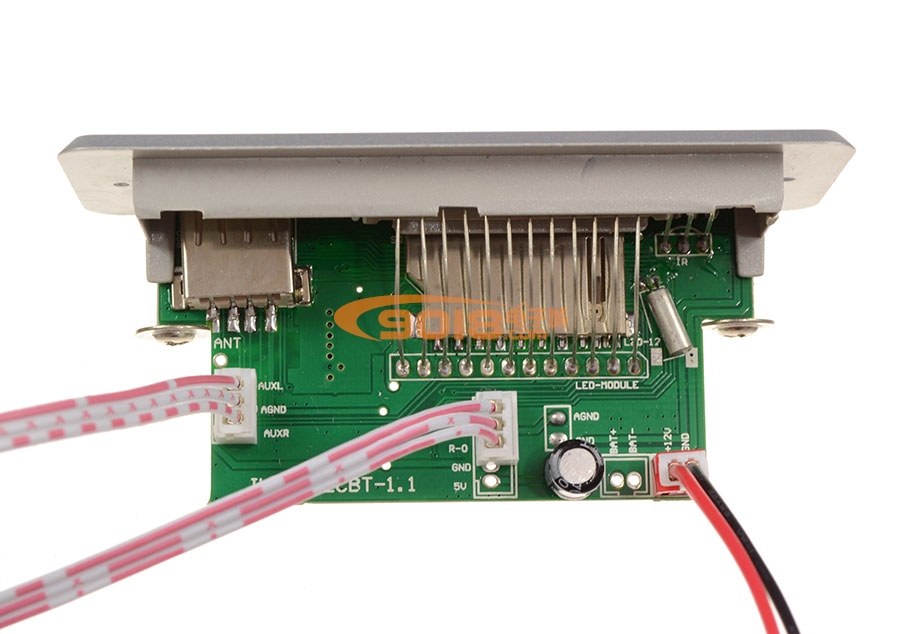

Для линии распространения этого продукта, пожалуйста, обратитесь к подключению приведенного выше рисунка.
Список доставки:
1. Материнская плата*1;
2. Инфракрасный пульт дистанционного управления (включая аккумулятор пряжки)*1;
3. соединительная линия*3 группы;
Инструкции отображения светодиодного экрана
Когда MP3 Статус: Show The Plase Song Song поступает с U Disk или SD -карты и отображает прогресс воспроизведения;
Когда статус FM: отображать частоту радио;
Когда внешнее состояние аудио ввода: отображение“LINE”
Примечание:
1. Не используйте источник питания AC (AC) для питания платы декодирования (рабочее напряжение платы декодирования составляет DC 12V или 5V), и он будет поврежден напрямую;Он не должен использоваться в качестве источника питания этого продукта.
2. Стройте 1N4007 на входе питания, чтобы избежать положительных ошибок питания и отрицательных ошибок электрода и сжигать этот продукт; На положительном полюсе источника питания (2,2-10 евро 2 Вт 2W 2W) предотвратите повреждение платы декодирования.
3. Обратите внимание на то, что при изменении.
Инструкции по использованию:
1. Операция воспроизведения MP3/WMA/WAV
Диск или SD -карта песни MP3/WMA/WAV вставлена в состояние питания. дается приоритет.
Ключевая функция заключается в следующем при воспроизведении mp3/wma/wav:
“ последняя песня” короткая пресса, чтобы воспроизвести предыдущую песню, давно нажмите уменьшение громкости;
“ следующая песня” короткий нажмите следующую песню, давно нажмите громкость плюс;
“MODE&Rdquo;
“ игра/пауза” нажмите песню, которую играют впервые, и нажмите снова, чтобы восстановить, чтобы воспроизводить статус
2. Описание операции FM
использовать“MODE&Rdquo; ключ для переключения машины в состояние FM (когда нет USB -флэш -накопителя/SD, по умолчанию состояние FM):
В -третьих, ключевая функция, когда состояние FM
“ последняя песня” короткая пресса от высокого до низкого до поиска радио, давно нажмите на уменьшение объема;
“ следующая песня” короткая нажатие от радиостанции с низким до высокого поиска, давно нажмите на объем плюс;
“ игра/пауза&Rdquo;
В -четвертых, функция функции Aux (внешний аудиосигнал)
Нажмите нижнюю панель“MODE” ключ для переключения машины на“LINE” состояние, в настоящее время другие функциональные клавиши недействительны, только“MODE&Rdquo; ключ действителен.
Внешний источник звука вводится портом 3PIN-2.0, а объем управляется внешним источником звука.
