ЦАП CS4398 с USB -коаксиальным валом 24/192K Чип декодера был приварен с готовыми предметами на выбор
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Пост был приварен, а другие ненасыщенные свободные предметы полностью установлены.

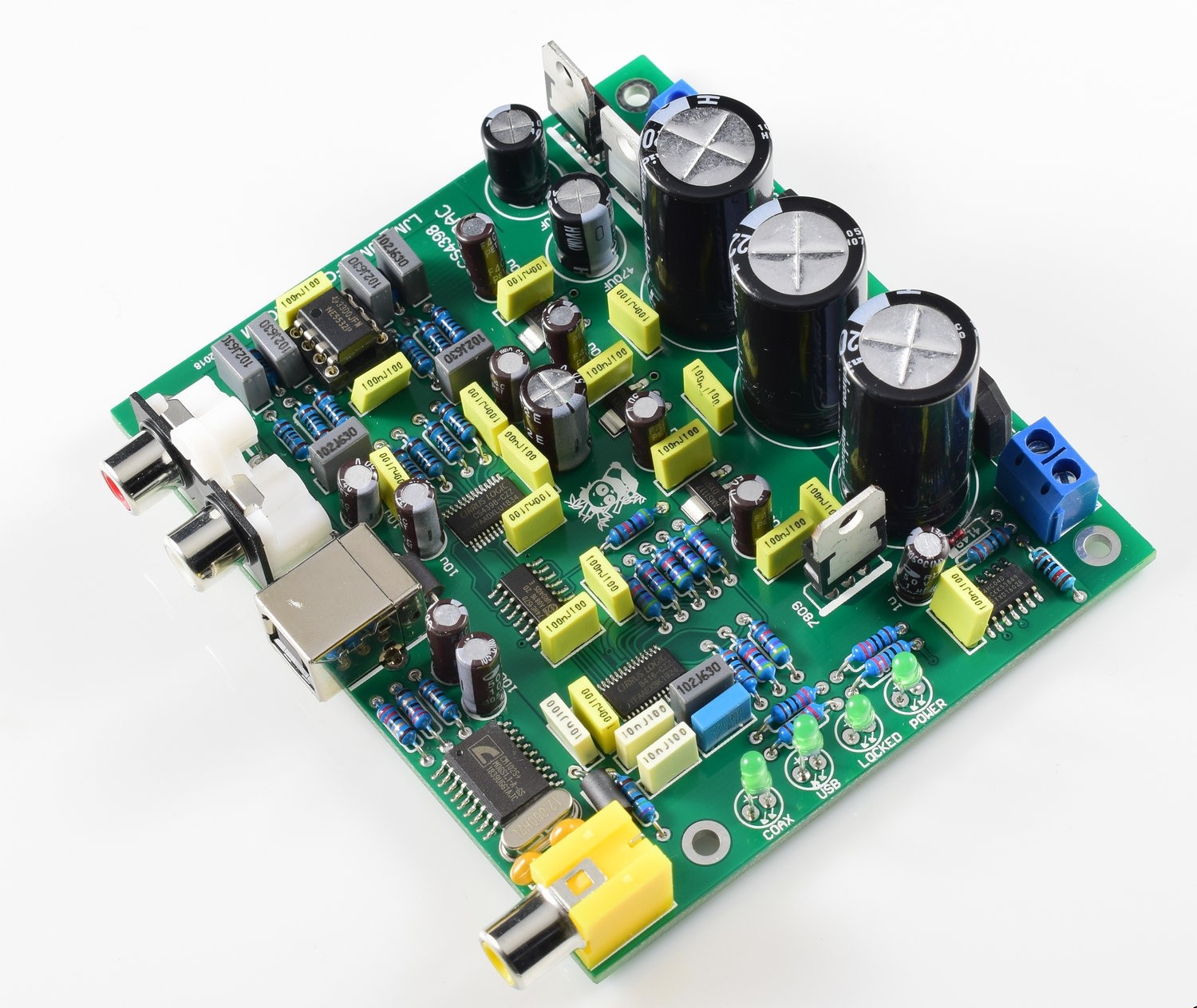

- Все детали сварены и протестировали готовую доску

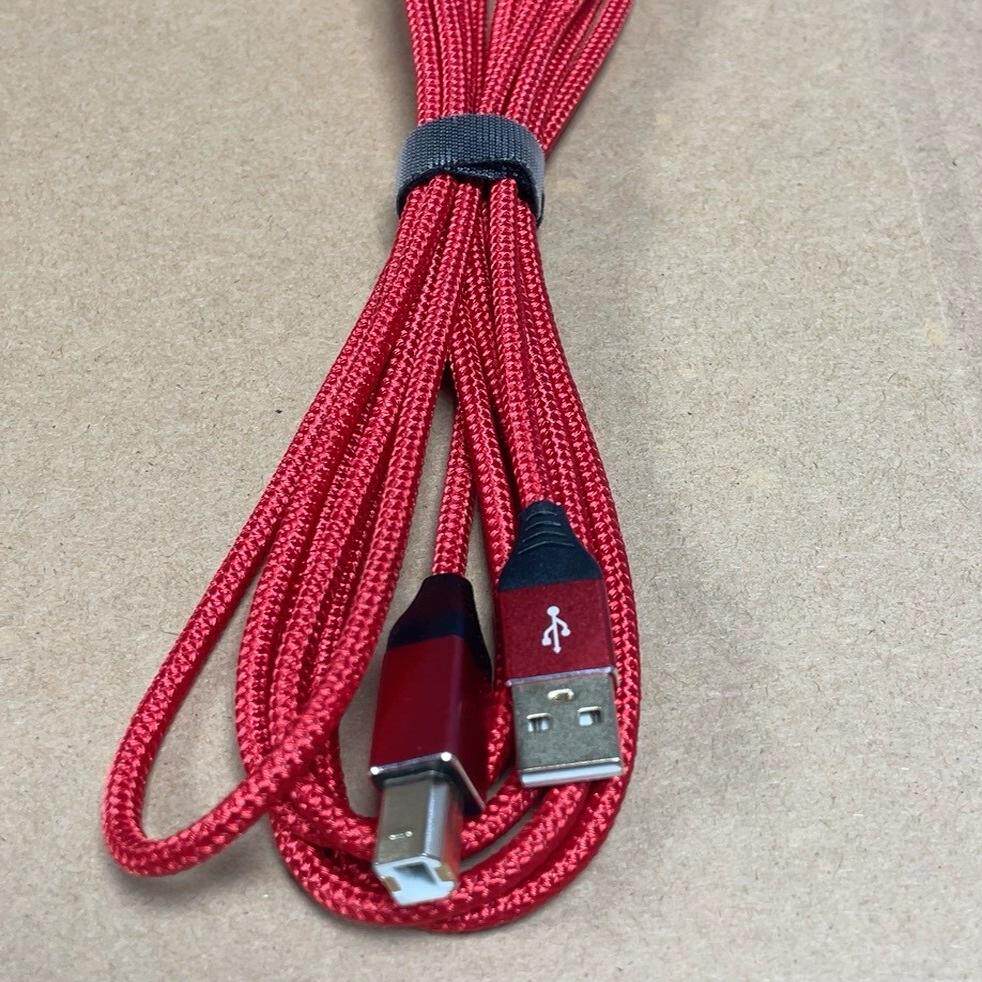

| Цвет: | Пост был приварен, а другие ненасыщенные свободные предметы полностью установлены., Все детали сварены и протестировали готовую доску, Поддержка трансформатора EI типа 5VA, Импорт USB2.0 Трехметерная сплетенная лихорадка USB -линия, Алюминиевый шасси готовый кольцевой трансформатор, Алюминиевая шасси готовая машина EI -тип трансформатор, Черная панель шасси, исправления отверстий должны быть самостоятельными, Вспомогательный трансформатор кольца 20VA |
Если нет антистатического паяльника, купите готовую доску.Все части сварки должны быть сварены уровнем 936.Избегайте электростатического чипа повреждения.
Введение в DAC: цифровой прием использует новейший цифровой чип CS Company 8416, поддерживающий самый высокий выход 192 кГц.Декодирующий чип DAC использует лучший CS4398 в настоящее время. Чип обладает тонким эффектом и очень высоким разрешением. Многие бренды CD, такие как британский аккорд (аккорд), Marantz и серия компакт -дисков Sbucks, используют вторичные чипы, поэтому можно увидеть То, что превосходная производительность CS4398 не сопоставима с обычными чипами. Из параметров все параметры CS4398 превысили WM8740 по той же цене DAC.Встроенный -в получении USB и 24 -битном независимом декодировании ЦАП. При использовании USB для подключения компьютера функция DAC эквивалентна внешней звуковой карте с высоким уровнем.USB -вход и коаксиальный вход автоматический выбор.
Также можно использовать OTG к кабелю данных Printer USB B Подключает телефоны Android, используемый в качестве цифрового сигнала передачи сигнала для мобильного телефона.
Поскольку цифровые сигналы не искажены, CS4398 USBDAC может позволить обычным мобильным телефонам достигать аналогичного качества звука традиционных настольных компакт -дисков.
Параметр:
Размер площади: 86*100 мм
PCB использовать 2MM Толстая плата
Входное напряжение : AC12-0-12 Двойное 12 общения.Максимум может быть между AC18-0-18V.
добавлять AC один 9-0V Напряжение.Вы можете использовать AC18-0V.
Входной порт
Цифровой ввод: COA (коаксиальный) USB каждую группу.
Частота отбора проб поддержки: 32K -192K/24BIT (где вход USB поддерживает только 16 -битный/44,1K и 48K)
Светодиод питания.
Индикатор блокировки блокировки сигнала (заблокированный) светодиод
Коаксиальный входной канал выбирается
Выбор выходного канала USB USB
Основной чип
Цифровое получение: CS8416IC поддерживает самый высокий 192K/24 -битный SPI&I2S Сигнал Выход.USB поддерживает 16 -битные/48 тысяч сигналов.
Цифровой прием: CM102 Эта машина использует выход сигнала SPDIF.
D/A преобразователь (декодер): CS4398 120DB Динамический диапазон поддерживает 24 -битный/192K отбор

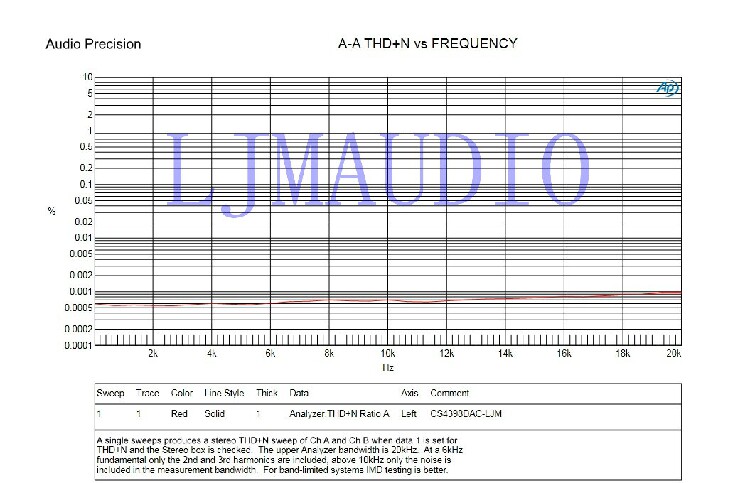

Тестовая диаграмма
Тестовая среда: коаксиальный вход

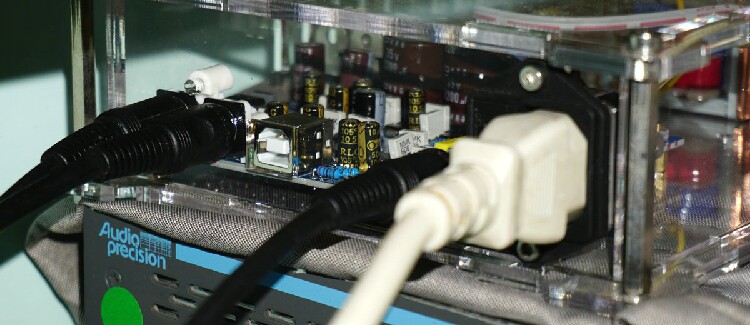

Тестовое оборудование: AP Sys 2
AP 2 серии аудио -тестового оборудования Введение:
Главная особенность
•Непревзойденная производительность, признанный стандарт тестирования звука
•Специальная аналоговая схема обнаруживает минимальный остаточный шум и общие гармонические искажения плюс шум (THD+N).
Audio PrecisionТипичный остаточный THD+N из 2 серий продуктов меньше или равна 115 дБ при 2,0 VRM.Даже если аудиоточная точность консервативно предусматривает этоОбщее гармоническое искажение и шум (THD+N) для–Серия 2700 с уровнем шума 112 дБ остается бесспорным лидером отрасли по производительности.
Высокая производительность симуляции
Аналоговая схема звука имеет высокую производительность, и ни один цифровой преобразователь на том же уровне не может превышать ее.Продукты серии 2700 имеют низкий шум, и ни один другой анализатор на одном уровне (даже с аналоговыми компонентами) сопоставим с ним.
AP 2 Фактический тест USBDAC использовать 48K и 96K коаксиальный ввод сигнала.
THD+N<0.001%,20HZ-20KHZ
THD+N<0.0006% 2 0HZ-6K HZ
Thd+n:

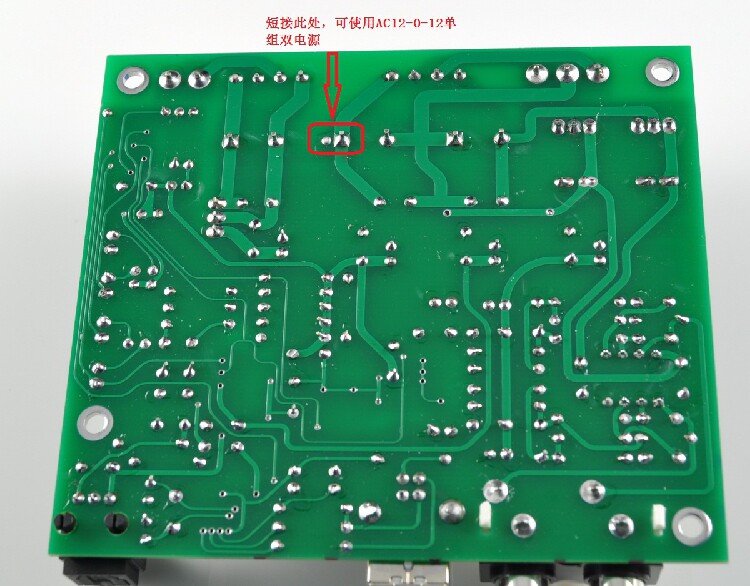

Если только AC 12-0-12 V V трансформатор.Там нет отдельного AC9-0V.
Вы можете забрать только AC 12-0-12 Трехгененный розетка, а затем подключитесь к задней части задней части возле моста выпрямителя.
Монтаж:
Пожалуйста, используйте анти -статическое железо, чтобы избежать повреждения IC.
Кроме того, чип был приварен, а тест в порядке. Пожалуйста, не приходите штифт IC паяльным железом.
----------------------------------------------------------------------------------------------------------------

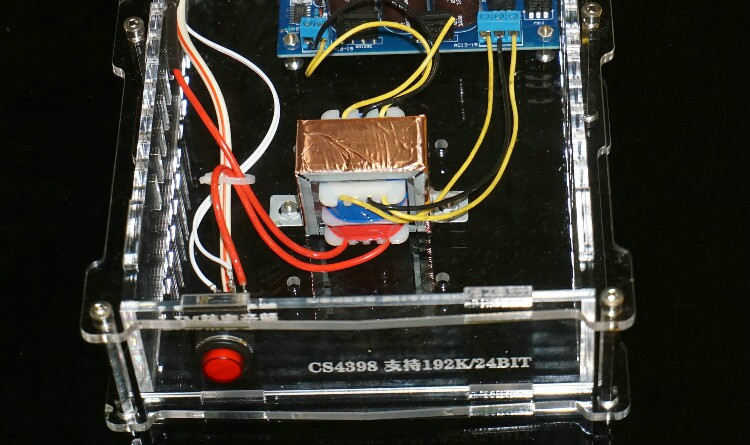

Есть 2 типа готовых машин, а цена одного из квадратных трансформатора EI - 350 юаней
Еще одно использование R -обработанных трансформаторов, цена 400 юаней
Эффекты двух точно одинаковы, потому что трансформатор только передает источник питания,
Выпрямители будут отфильтрованы сзади, а затем будет регулироваться источник питания.
Рядом с чистым напряжением постоянного тока, как аккумулятор.Независимо от разницы между любым трансформатором.Тем не менее, трансформатор R -типа стоит выше, поэтому вся машина дороже и тяжелее.
Черная панель шасси показано на рисунке:
