AK4396-1.0 поддерживает аудиокодер 192 кГц
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Архитектура схемы:
Управление микроконтроллером, приема чипа AK4113, декодирование AK4396
Два односментальных усилителя LF351 образуют двойной канал LPF, несбалансированный выход
Декодирование формата i2s
Получение поддержки: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц.Bitth: 24 -бит
Необязательные четыре набора входов сигнала SPDIF, управляемые отдельной кнопкой (один набор с изолированными входами цифровых трансформаторов, тремя наборами конденсаторов, непосредственно связанных входов) с индикацией переключения.Индикатор приема данных:
Есть сигнал, который длинный, сигнал не вспыхивает
Направление питания, регулирующее напряжение, принимает высокую точную точную ссылочную источник, дискретные детали + op-амплирование сервопримогания, образуя источник, регулирующий напряжение с превосходным ультра-низким внутренним сопротивлением и ультра-низко-низкопроизводительной работой, а схема работает в классе A ПолемЭта сила
Источник характеризуется чистым фоном и высоким разрешением (с различными декодирующими чипами, разными характеристиками), что очень легко реализовать потенциал чипов DA.Эта схема предоставлена зарубежными энтузиастами и была решена многими
Доказательство использования кодера, чрезвычайно высокая производительность!
Все источники питания и аналоговые части подключаемого резистора импортируются высокотемпературные плавающие резисторы.Цифровой резистор чипов придерживается точность 1% (цифровой резистор чипа принимает резистор цифрового чипа, чтобы уменьшить высокий уровень
Частотное излучение, сокращение пути цифрового сигнала имеет большую пользу)
Обход Power PIN -штифта каждого чипа использует CBB, который был очень популярен в последнее время (этот конденсатор может значительно улучшить чистоту музыкального фона), а электролиз использует Sanyo OS Solid
электролиз.
В фильтрации питания используется электролиз UCC (рассеянный и поцарапанный внешней кожей), а для выпрямления используется диод быстрого восстановления.
Часть сигнала PCB использует следы дуги, а часть сигнала PCB и конструкция трассировки заземления были оптимизированы для многих экспериментов и завершены.
Трансформеры должны быть предоставлены сами по себе, выберите: AC9V/0,5A Группа первая, 18 В/0,5A* группа вторая (18V ---- 0 --- 18V)

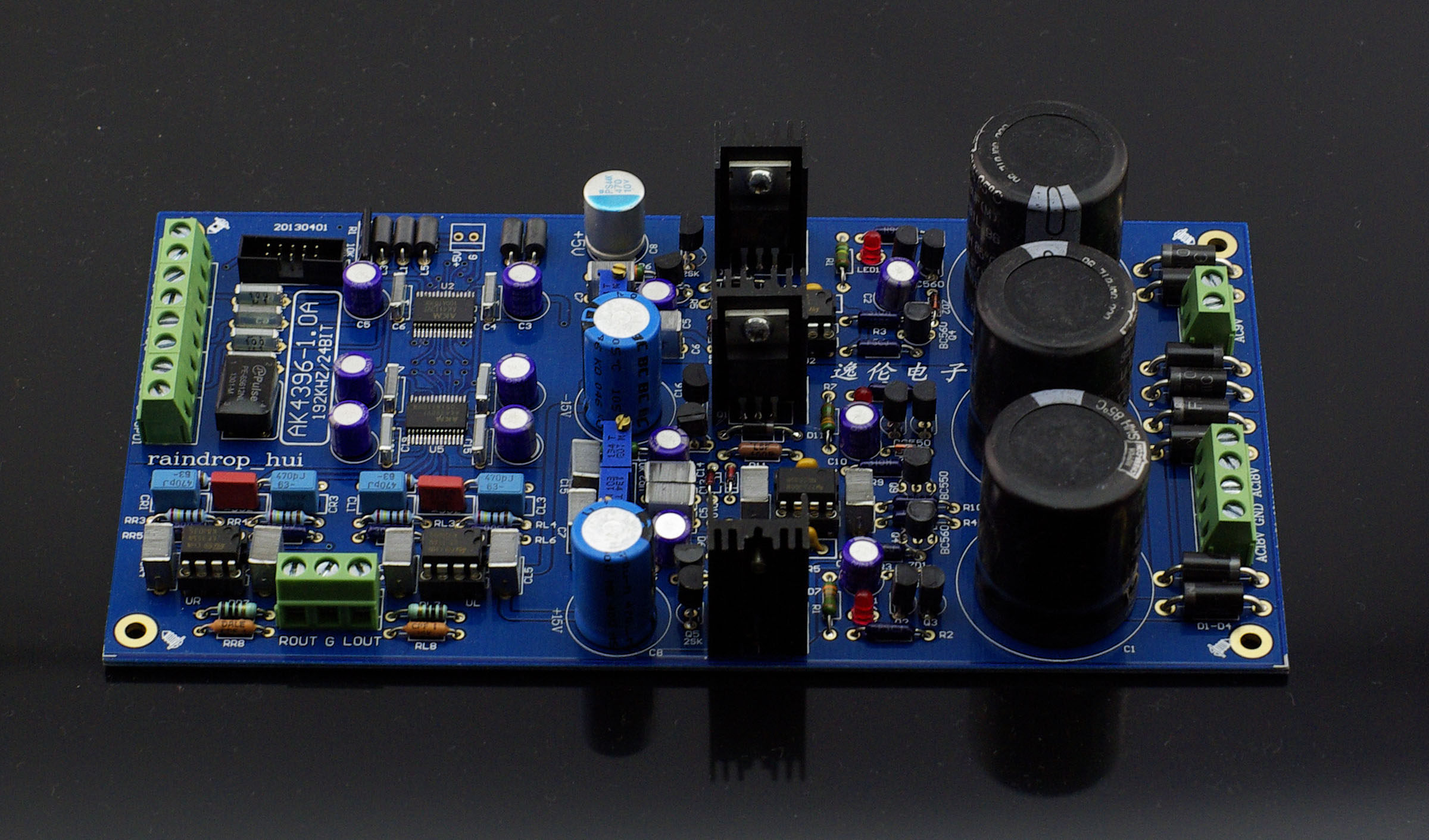

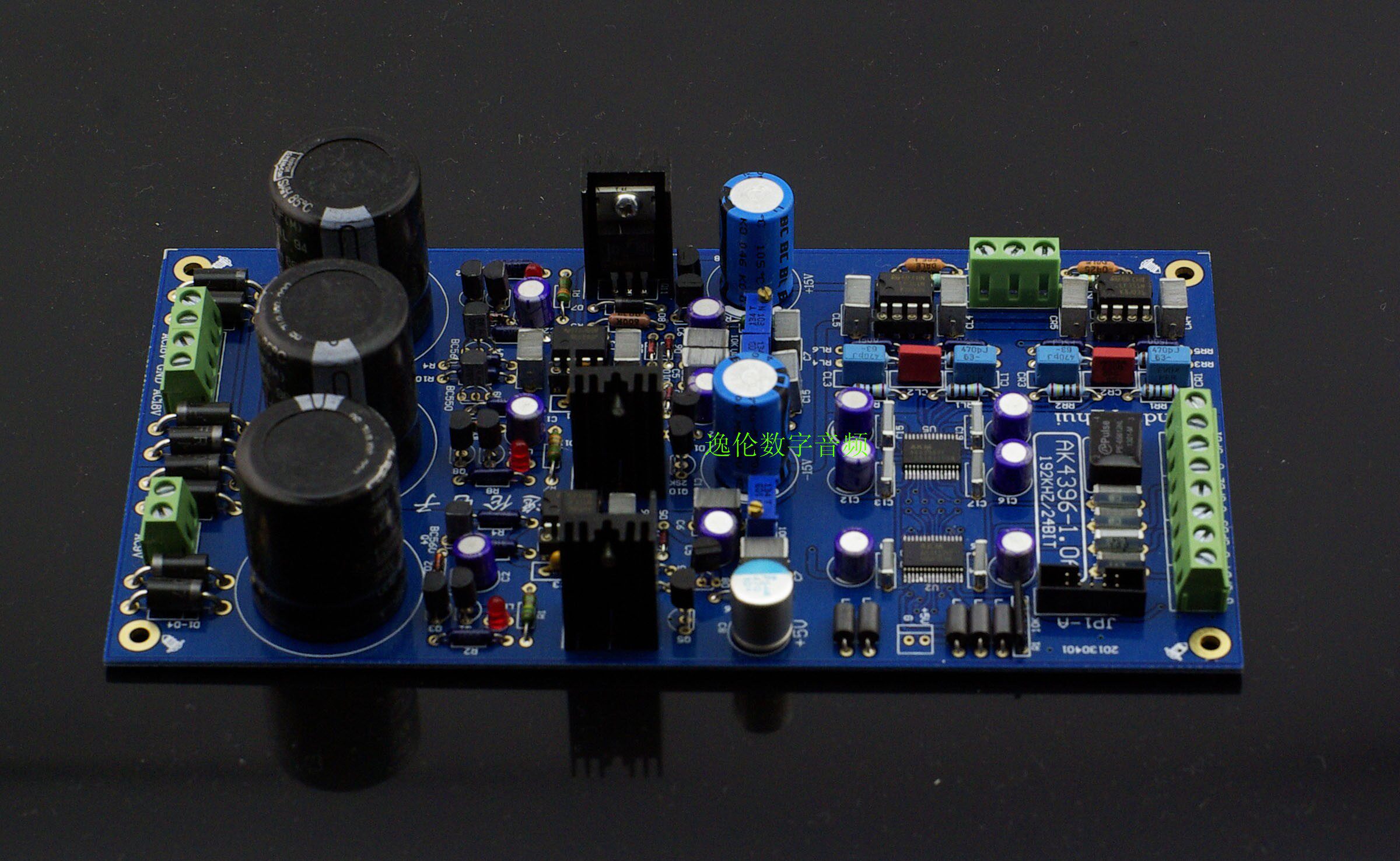

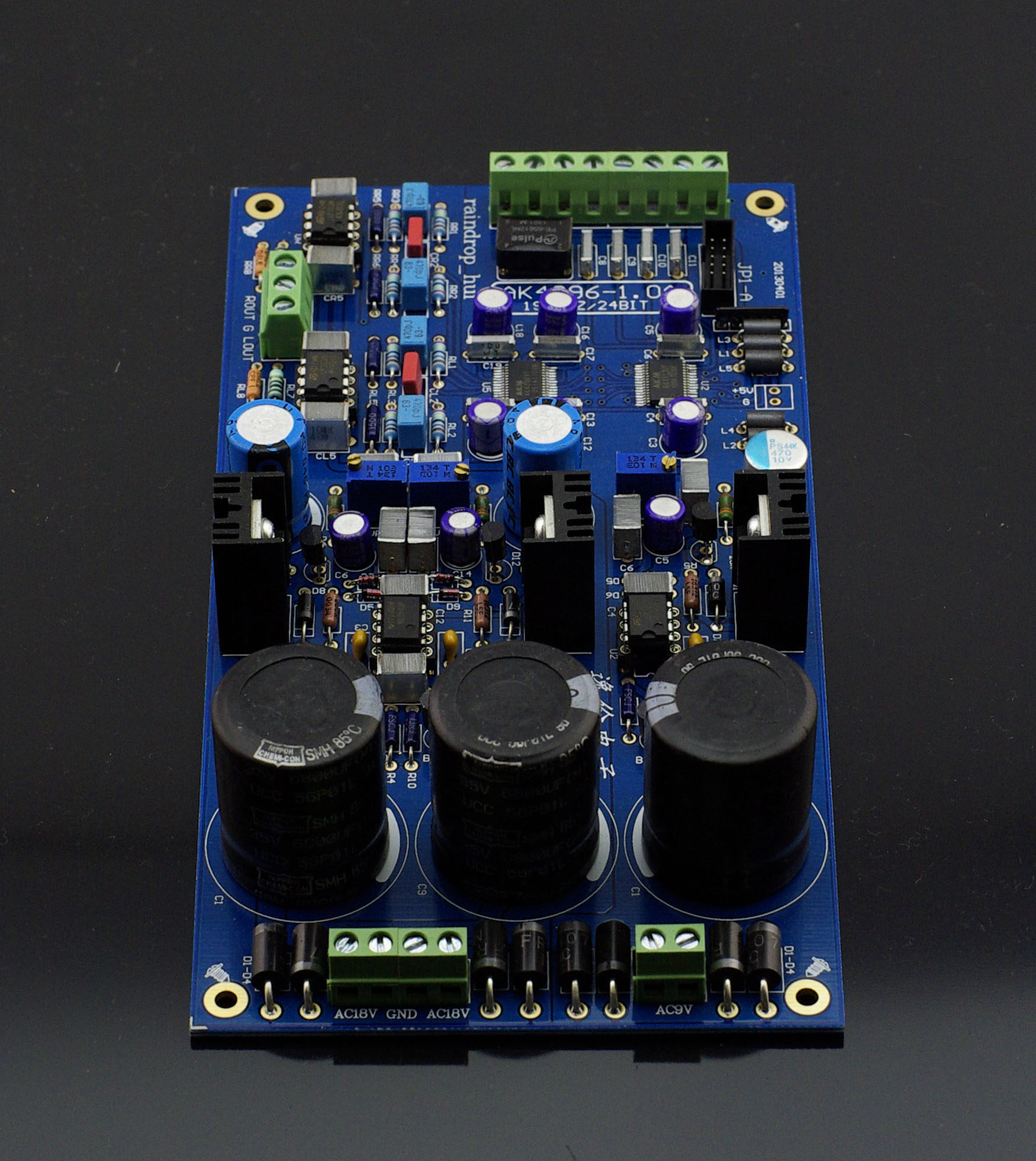

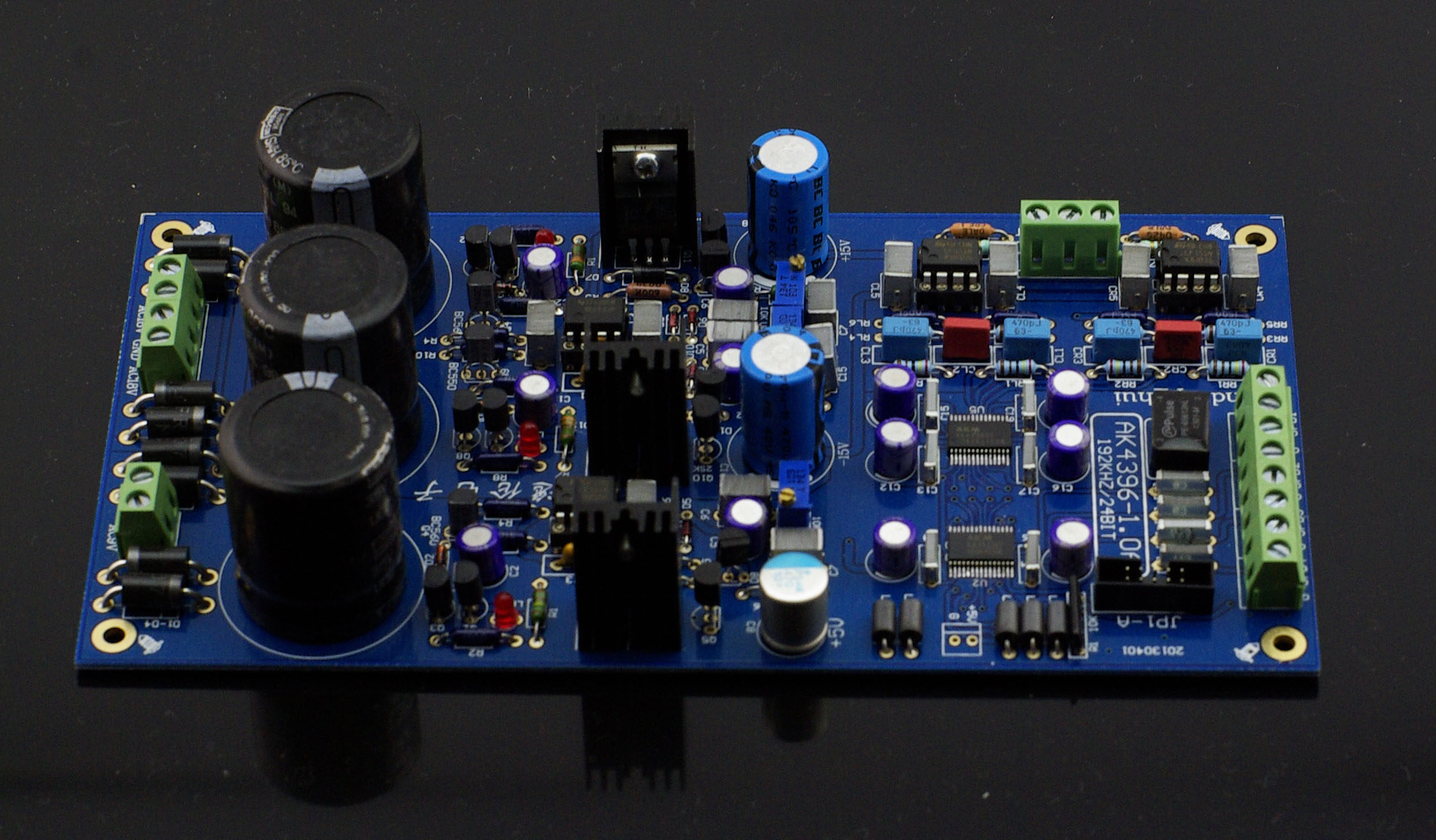

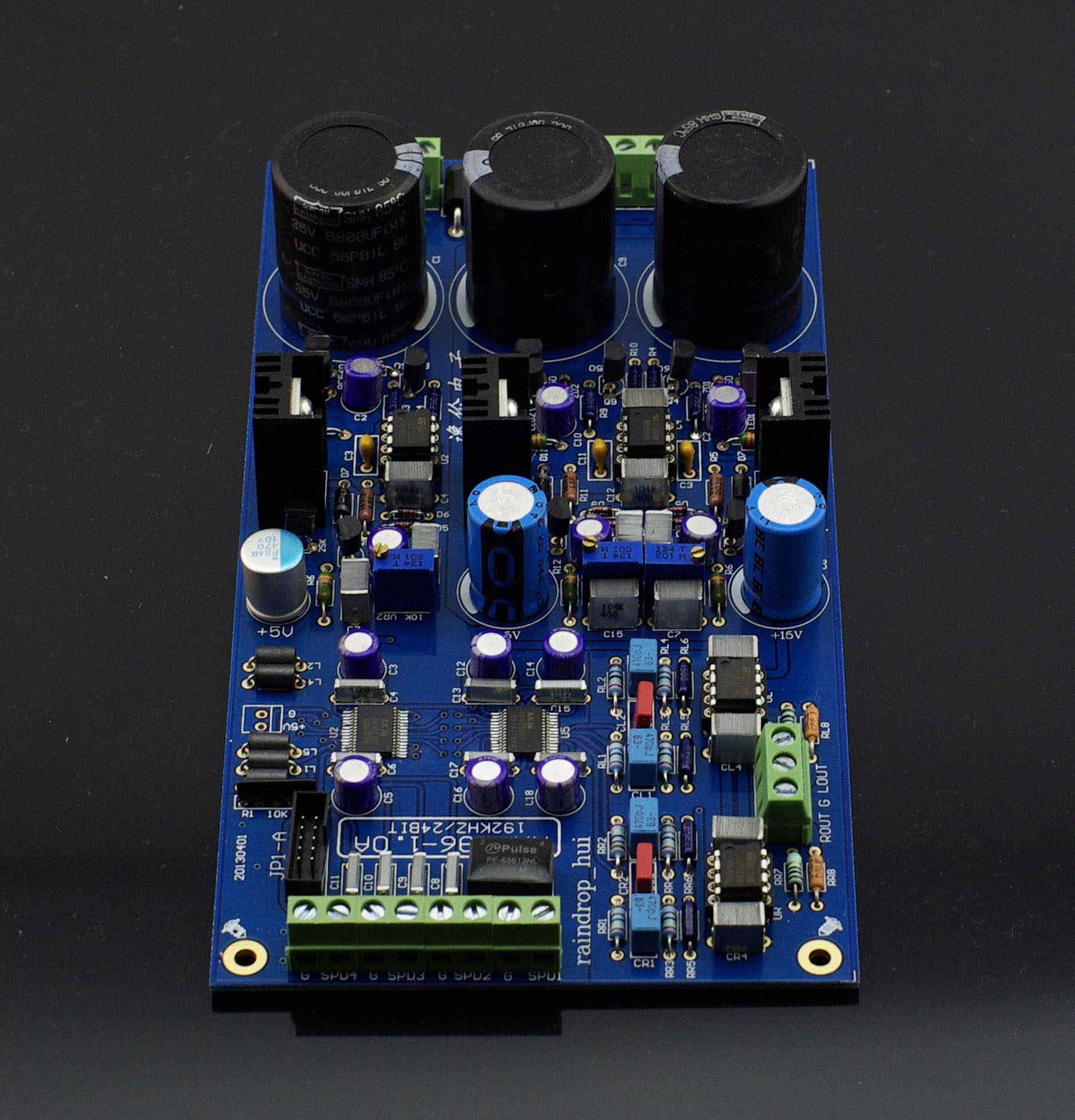

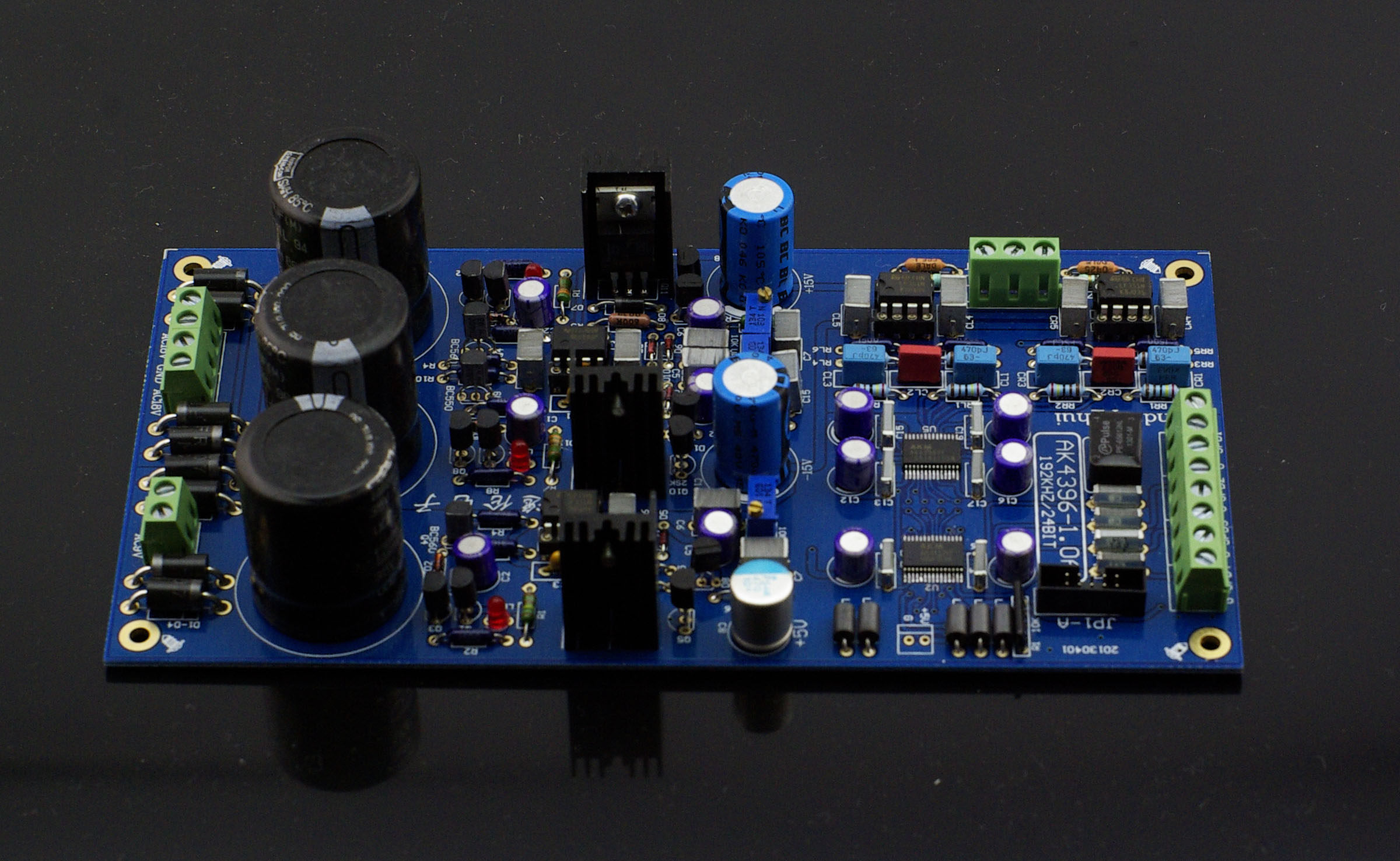

Размер печатной платы: 181 мм*95 мм, толщиной 1,5 мм, золото, с обеих сторон.
Поставка и прием, выберите плату управления и кабель управления, схематическую диаграмму и диаграмму установки.
PS: Из -за закупок компонентов иногда полученные доски не соответствуют фотографии.Основываясь на принципе целостности, мы можем убедиться, что мы никогда не будем совершать мошенничество и использовать неполноценные продукты в качестве хороших продуктов!
