SRC4392 Асинхронная плата декодирования подъема (с USB/Coaxial/Optical Fiber/I2s)

Цена: 5 917руб.    (¥280)
Артикул: 12809416535
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:lunke029
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Пекартная плата
Добавить в корзину
Другие товары этого продавца
¥1002 113руб.
¥2805 917руб.
¥49910 509руб.
¥89918 888руб.
  • Информация о товаре
  • Фотографии
Цвет: Пекартная плата

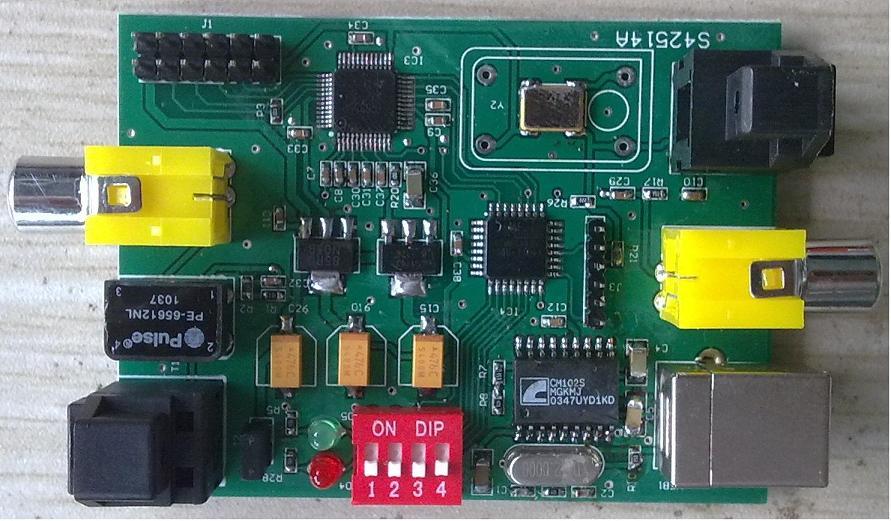

SRC4392 Асинхронная плата декодирования подъема (с USB/Coaxial/Optical Fiber/I2s)



SRC4392 — это высокопроизводительный чип преобразования звука со встроенной функцией преобразования скорости и динамическими характеристиками до 144 дБ.Следовательно, можно реализовать функцию асинхронного масштабирования:Джиттер значительно устраняется, что играет большую роль в улучшении качества звука.Вход и выход этой платы декодера и регулятор частоты очень гибки и могут быть настроены с помощью DIP-переключателя. Он максимально расширяет возможности SRC4392 и является лучшим выбором для домашних работ.

Введение функции модуля:

1. Модуль имеет USB-вход,Коаксиальный, оптоволоконный вход, вход I2S.

2.С коаксиальным оптическим волокном, цифровым выходом I2S.

3. Частота дискретизации входного сигнала поддерживает частоту дискретизации 16–24 бит/20–192 кГц и автоматически адаптируется.

4. Благодаря асинхронному масштабированию выходное разрешение можно установить на 44,1К, 58,8К, 88,2К, 176,4К, 48К, 64К, 96К, 192К.

5. Питание может быть через USB или внешнее.

6. Поддерживает высокоточный активный кварцевый генератор (1PPM).



один.Настройки DIP-переключателя следующие:



DIP-переключатель1

DIP-переключатель2

Скорость выбора выхода

(24.576M)

Скорость выбора выхода

(22.5792M)

OFF

OFF

48K

44.1K

ON

OFF

64K

58.8K

OFF

ON

96K

88.2K

ON

ON

192K

176.4K



















DIP-переключатель3

Входной источник

OFF

USB, оптоволоконный, коаксиальный (автоматический выбор)

ON

I2Sвходить











DIP-переключатель4

Источник кристалл

OFF

24.576M

ON

22.5792M











два.I2SОписание интерфейса

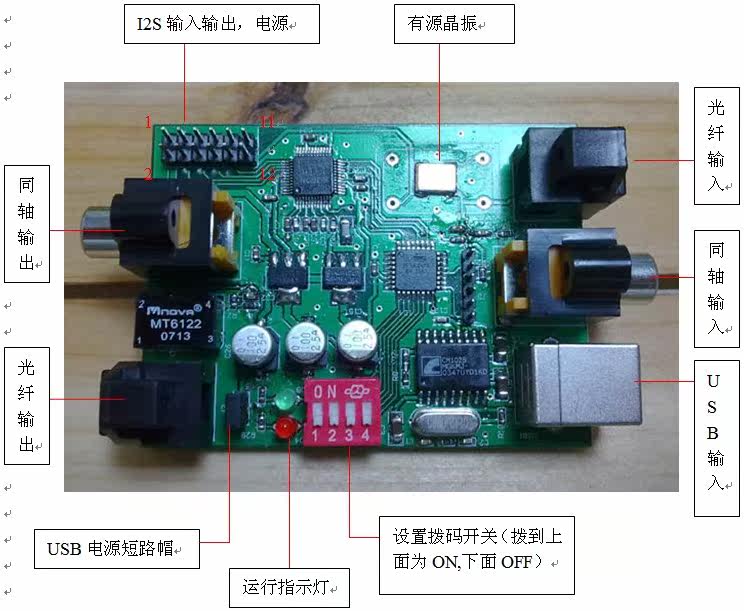

     Примечание.Последовательность контактов см. на рисунке.



Штифт

Описание функции

1,3,5,7,9,11

Заземляющий провод

2

источник питания5V

4

SDOUT

6

SDIN

8

LRCLK

10

BCLK

12

MCLK





Три.Описание индикатора работы



Красный свет: включенUSBВ состоянии оптического волокна и коаксиального входа всегда присутствует сигнал, но нет мерцающего сигнала.

     существоватьI2SВсегда включен во время ввода.

Зеленый свет: когда DIP-переключатель меняет световой индикатор и меняет состояние DIP-переключателя, зеленый свет погаснет.(За исключением DIP-переключателей4)
