LeeHee TDA1547DX2 DAC7 архитектура цифрового вещания PChifi коаксиальный оптоволоконный аудио декодер ЦАП
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Полный комплект
- Линейная плата PCB+сопротивление
| Цвет: | Полный комплект, Линейная плата PCB+сопротивление |

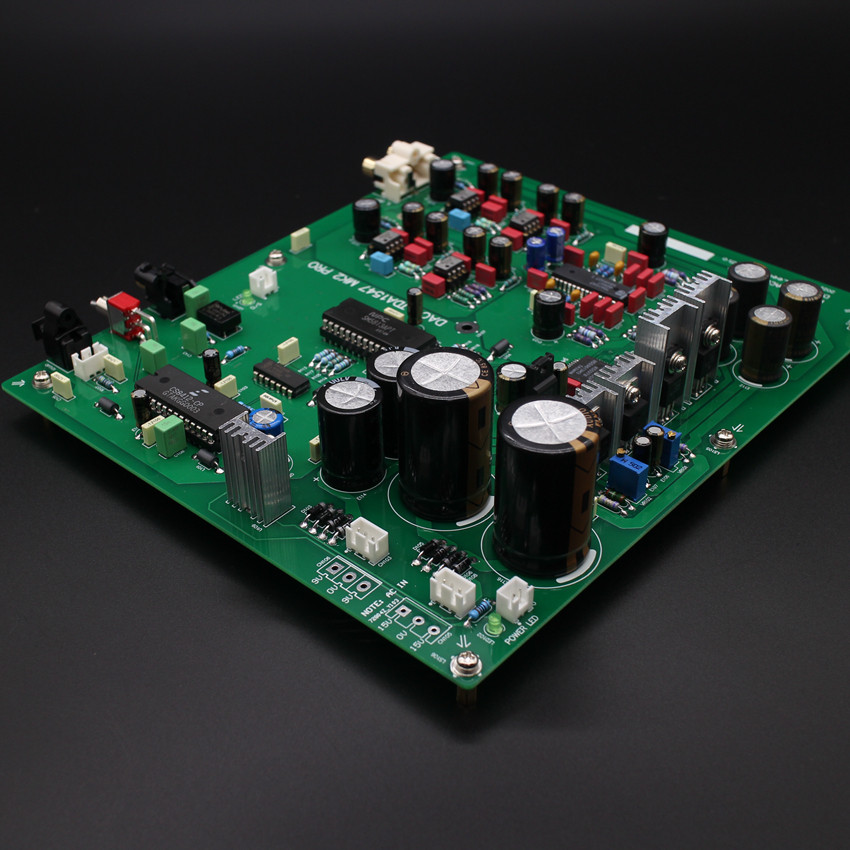

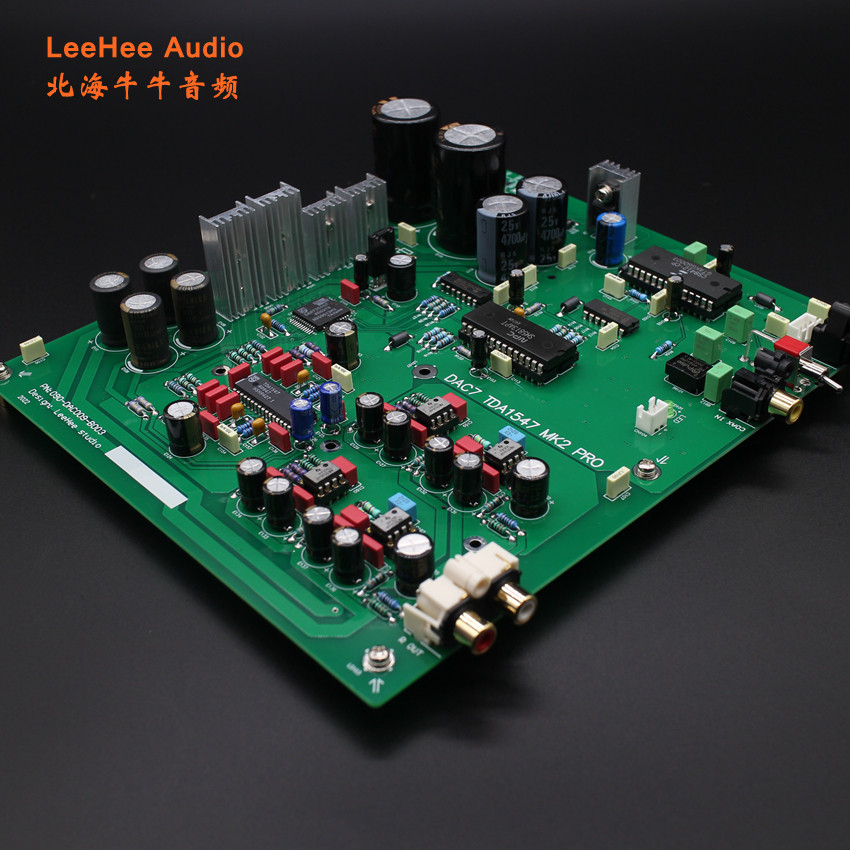

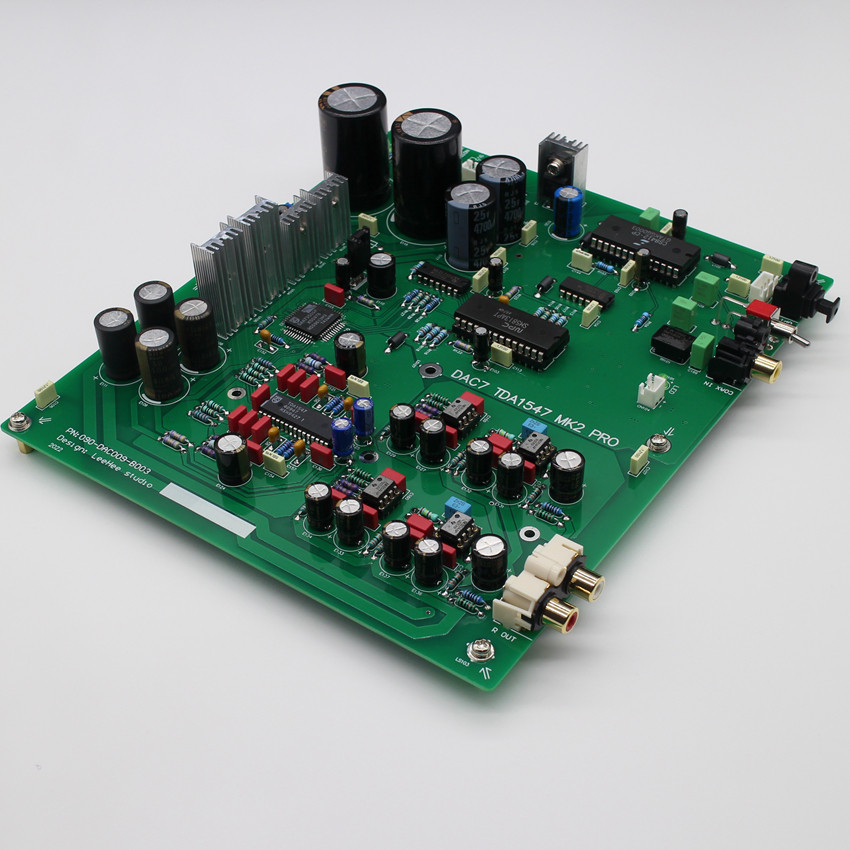

Комплект декодера ЦАП LeeHee DAC7 TDA1547 MK2 PRO Fever, включая чип
TDA1547 MK2 Pro -это сваренный комплект. Производство требует определенных рук -на способности. Этот пакет не содержит трансформатора питания.Устойчивость к высокой оценке с сопротивлением 0,25 Вт
Обзор дизайна:
Линия TDA1547 MK2 Pro сочетается с SAA7350A+TDA1547 в архитектуру декодирования DAC7. Она применяется ко многим известным машинах в более позднем периоде, таких как: Philips (серия LHH) и Malanz (серия CD1X) или декодирование.
Для получения подробной информации нажмите Hifidiy Введение:
Http: // not .hifi Bass .net/View Thread.php? (Скопируйте ссылку на Open)

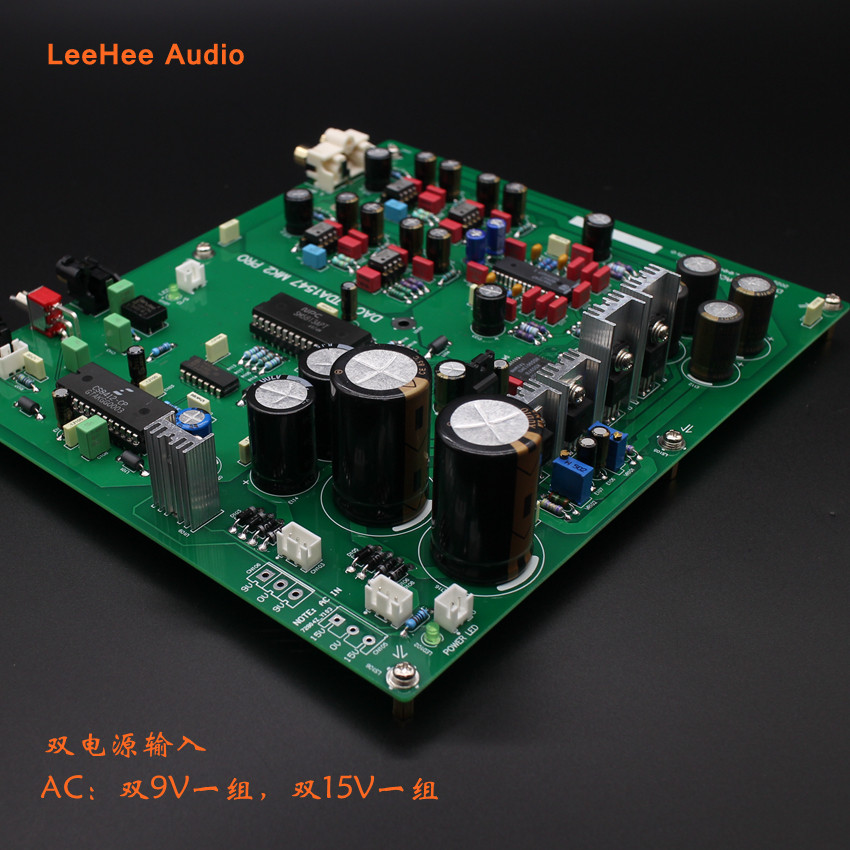

Требование трансформаторов силы:
Двойная группа 15-18 В, двойная группа 7-9 В, каждая группа должна быть больше 1А.
Архитектура дизайна цепи (DAC7):

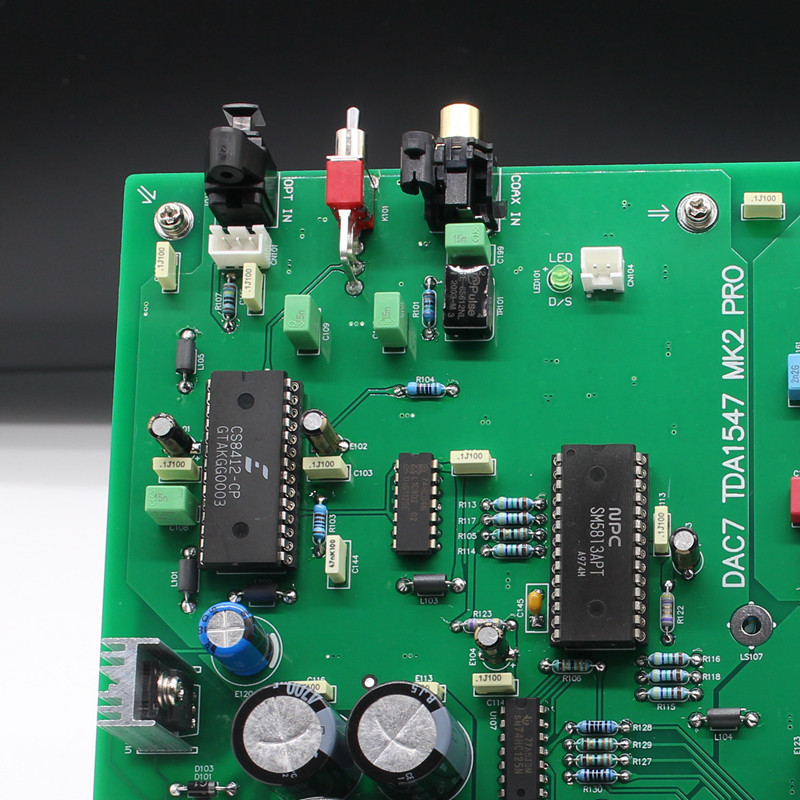

CS8412+SM5813APT+SAA7350+TDA1547+5534*4
Размер печатной платы: 220 мм×190mm
Информация о производстве может быть запрошена в этом магазине
TDA1547 MK2 Pro чувствует:
Благодаря преимуществам технологии TDA1547 1BIT, она продолжает преимущество в промежуточной частоте TDA1541. за один присест.
Замечания: покупка различных партий компонентов будет отличаться, но качество будет другим, но качество одинаково. Не уведомляйте отдельно

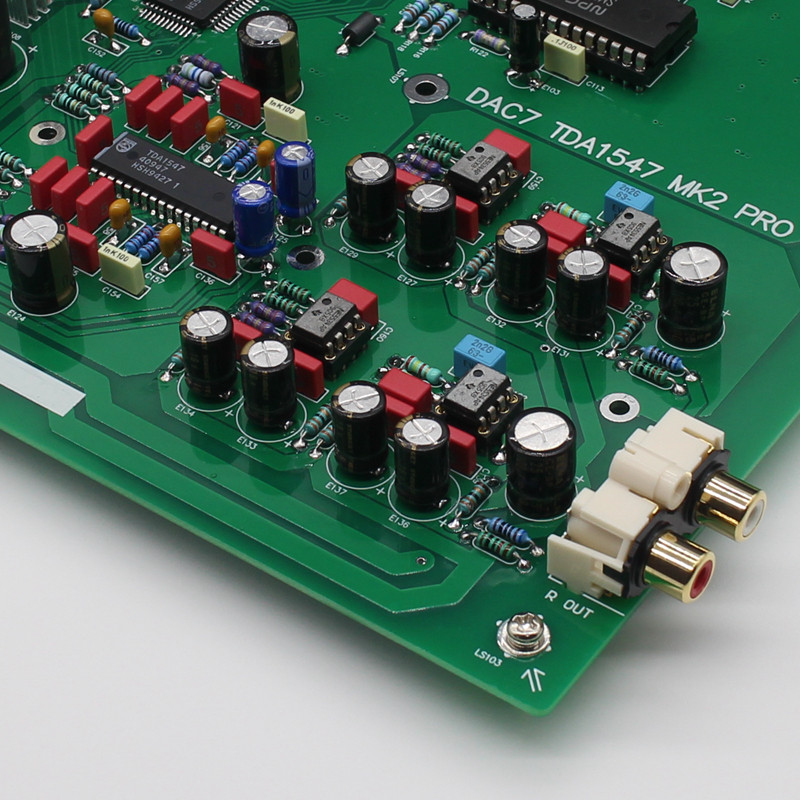

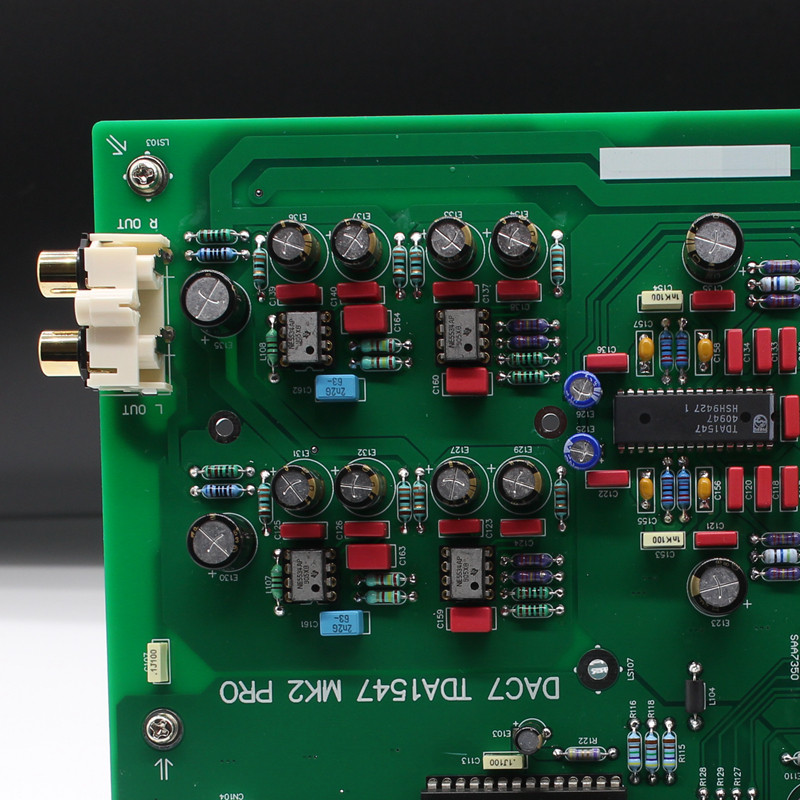

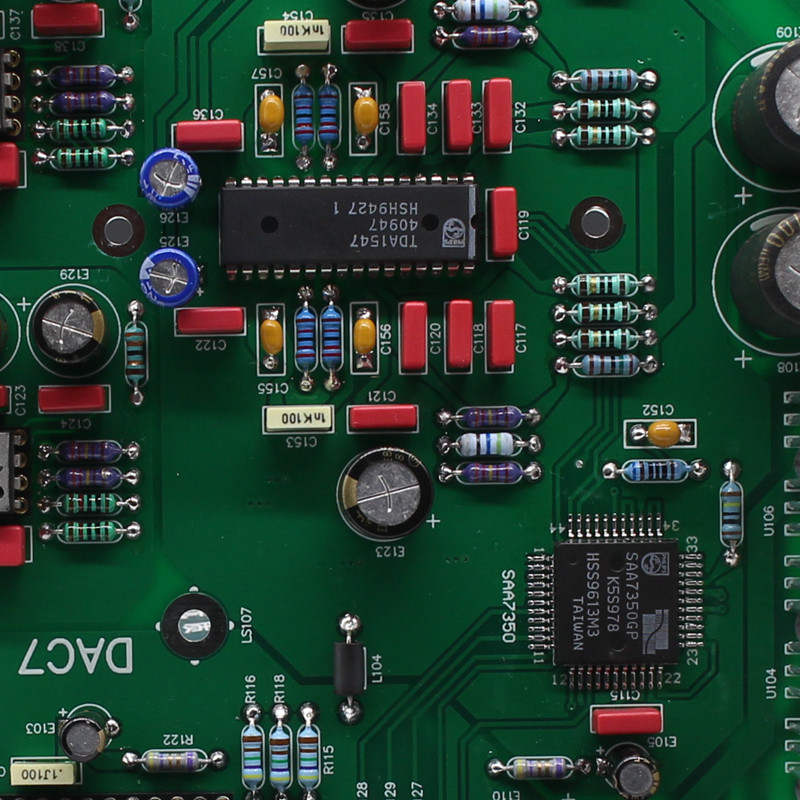

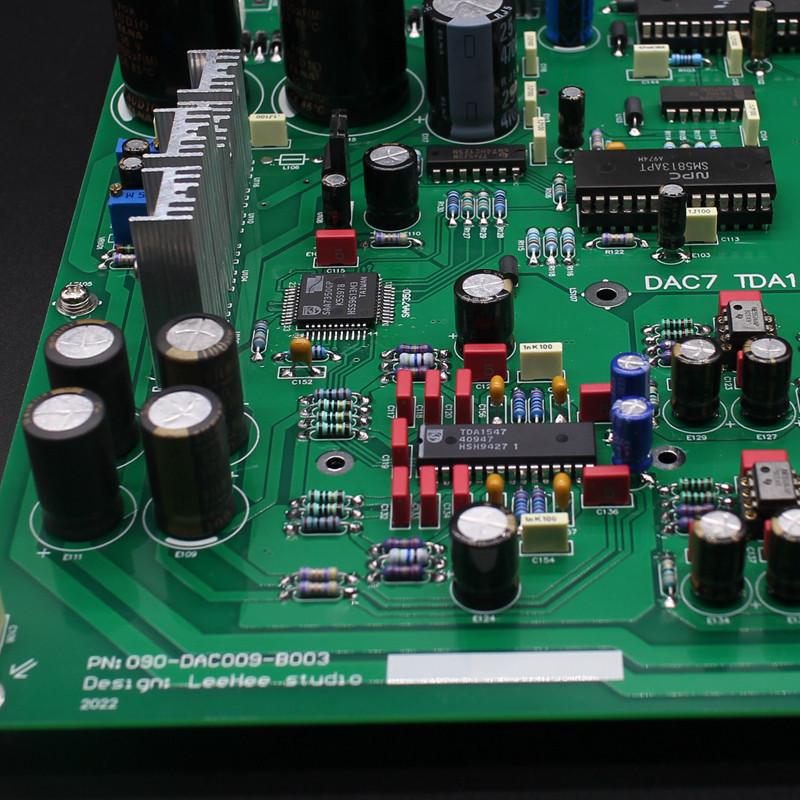

Секции цифрового и аналогового вывода

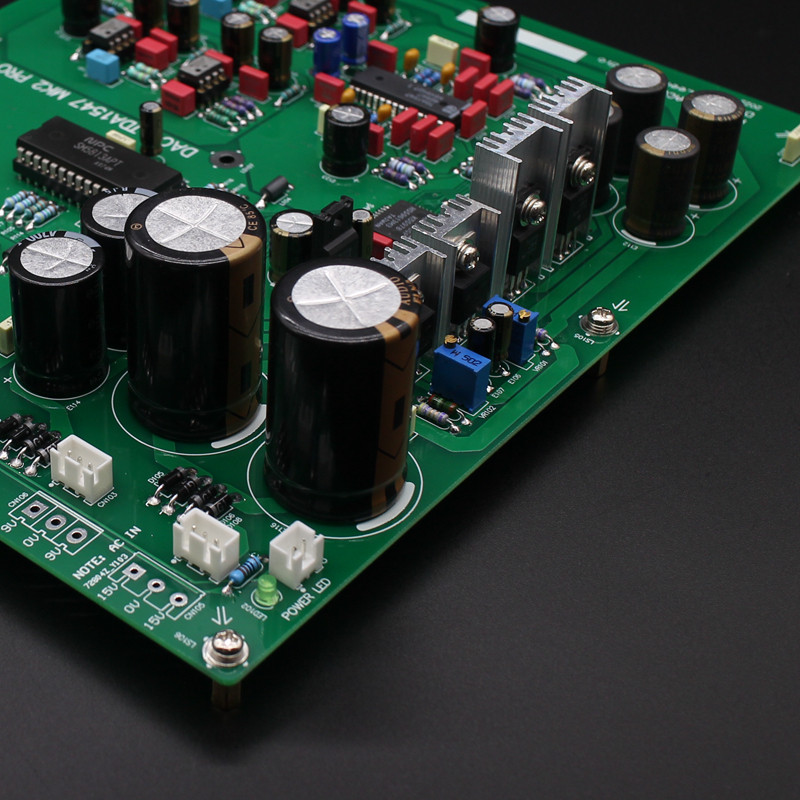

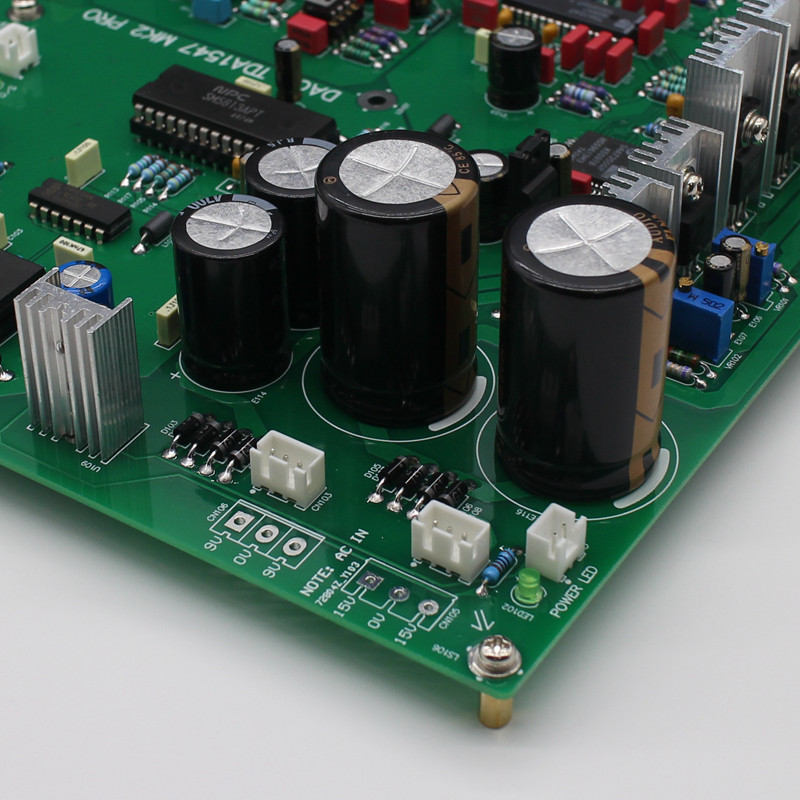

Силовая часть
TDA1547 MK2 Pro Установка декодера и отладка:
A: Установка
Сварная часть: порядок установки компонентов - короткий до высокой.Избегайте высоких компонентов после установки высоких компонентов.Сварные SAA7350 и TDA1547, когда это необходимо для износа электростатических колец, чтобы предотвратить IC внешней тепловой утечки железа.
Обратите внимание на пункты:
1: Полярность электролитических конденсаторов не могут быть сделаны неправильными.
2: LM317/337 не может быть установлен с ошибками. При сварке или SAA7350 вам необходимо обратить внимание на его направление.
Б: отладка
1 Проверка: После того, как вся машина будет сварена, тщательно проверьте диаграмму установки.Инспекция гарантирует, что нет ошибок, коротких замыканий, виртуальной сварки.После проверки проблемы вы можете подключиться к трансформатору в это время.
Требования к трансформаторам: отдельная группа 9 В, ток превышает 0,8a, двойная группа 15 В, ток превышает 0,8a.
2 Измерение напряжения: не занят IC сначала после мощности. На этот раз. После измерения IC напряжение IC каждой точки. Будь то нормально.
Примечание. После мощности -он из -за большого рабочего тока TDA1547 он нагревается на норме.Это принадлежит нормальному
3 Тест выходной терминала: после стабильной схемы, передайте цифровой сигнал (не воспроизводится).В настоящее время освещался цифровой сигнал.
Гарантия того, что вышеуказанный тест точек является нормальным.Вы можете попробовать это нормально.
Рекомендуемое смешивание OP AMP:
1: 5534*4 Используйте 4 части 5534, чтобы сделать этот ЦАП сбалансированным и истинным чувством слуха, умеренной скорости, плавной высокой частоты и полной низкой частоты.Комплексный: 9 очков
2: 5534+OPA627 (OPA828).Комплексный: 9 очков
