14K116-2 XZP200 Серия серии Отбор и производство Национальный стандарт Атлас Китайского архитектурного стандарта.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
14К116-2: Выбор и производство глушителей серии XZP200.
Номер альбома 14K116-2 Название альбома Серия XZP200 Отдел выбора и производства глушителей Главный редактор
Shanghai Installation Engineering Group Co., Ltd.
Цена: 49,00
Номер книги:9787518201976
Дата: 2015-06
краткое введение
14K116-2 «Выбор и производство глушителя серии XZP200» Атлас национального строительного стандарта проектирования подходит для систем вентиляции и кондиционирования воздуха в промышленных и гражданских зданиях; температура окружающей среды -20 ~ 50°C, отсутствие агрессивных сред; температура трансмиссионной среды ниже 150°C, некоррозионная, без пыли, без масляного дыма, газов среднего и низкого давления с физическими свойствами, подобными воздуху.Атлас включает инструкции по подготовке глушителя прямоугольного воздуховода серии XZP200, таблицы размеров и характеристик глушителя, кривые производительности, внешние чертежи, производственные чертежи, чертежи деталей и детали структурных узлов и т. д. Размеры воздуховодов от минимум 320&раз;от 320 мм до максимум 1600&раз; 1000 мм, всего 24 типа.
В этом атласе проведено большое количество испытаний резистивного глушителя с прямой пластиной и шириной пластины 200 мм, обычно используемого в технике. На основе результатов экспериментов конструкция этого глушителя была оптимизирована для достижения цели увеличения шумопоглощения и снижения сопротивления.Поскольку испытательные работы выполняются на испытательном стенде с национальной квалификационной аккредитацией (CNAS), рабочие параметры и кривые глушителя, приведенные в этом атласе, являются полными и надежными и могут быть выбраны непосредственно разработчиками.Чертежи в атласной части изготовления детализированы, и по чертежам их могут изготовить строители и производственные предприятия.

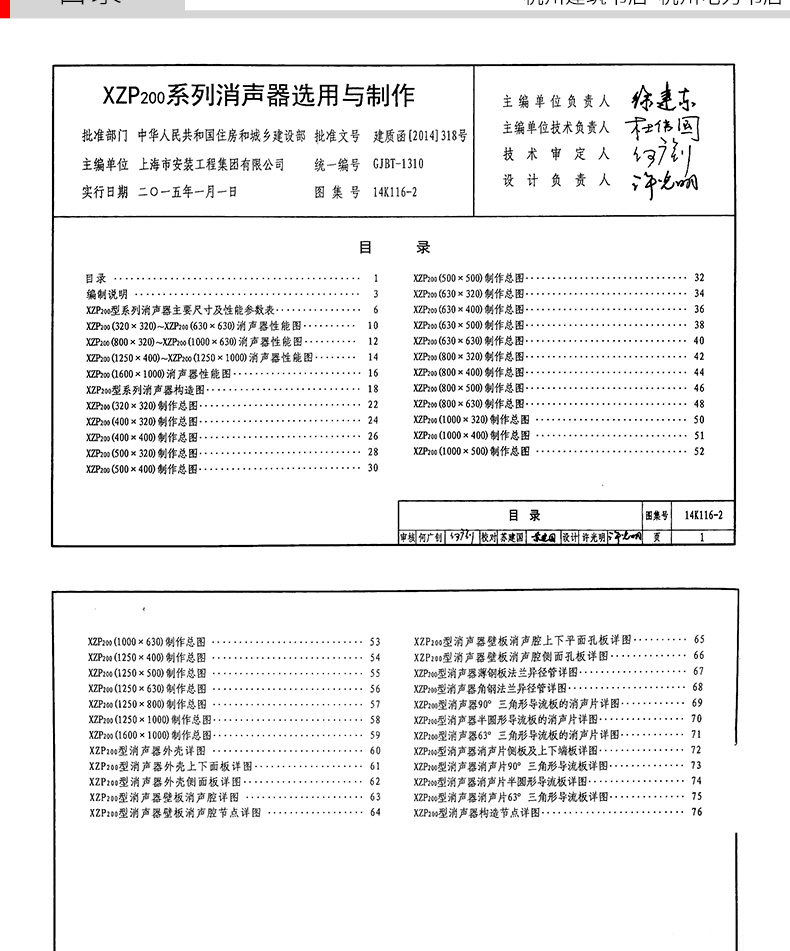

Оглавление
