Принцип питания инвертора и реализации DSP технологии управления инвертором и книг по приложениям Основные ИБП Стратегии управления инвертором Управление сигналом и метод тестирования Математическое моделирование Конструкция контроллера DSP Реализация.

Цена: 1 038руб.    (¥57.7)
Артикул: 582156114316

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:悦悦图书旗舰店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥17306руб.
¥17.75320руб.
¥41.9754руб.
¥ 110 88.21 586руб.

Счастливого плаката
Дисплей продукта

Основная информация
Название книги:

Автор:
  ma junjie
Цены:
 79
Номер ISBN:
 9787512427228
Издательство:
  Пекинская аэронавтика и астронавтика Университета Университета
формат:
 16
Фрагментация:
  Установка
Дата публикации:
 2018-09-01
Дата печати:
 2018-09-01
Выбор редактора

«Принципы обратного питания и реализации DSP» фокусируются на теоретическом анализе электротехники и комбинации инженерных приложений. в колледжах и университетах.


Введение
Эта книга посвящена управлению применением инверторов.Метод цифровой реализации анализируется с различных углов, таких как промышленные частотные машины и высокочастотные машины, однофазный выход и трехфазный выход, стратегия параллельного управления инвертором.Кроме того, для сложной коммуникационной архитектуры системы инверторов UPS в этой книге анализируется применение множества методов связи MCU с DSP в качестве ядра и дает подробный анализ программы.
Процедуры этой книги были введены в эксплуатацию, и их основные идеи были применены к текущим основным продуктам электроники с высокой ссылкой и практической ценностью.
об авторе

Оглавление
Глава 1 Введение
1.1 Основные принципы питания инвертора
1.1.1 Обзор UPS
1.1.2 Основная структура
1.1.3 Принцип работы
1.2 Общая классификация
1.2.1 Общий анализ эффективности и сравнение
1.2.2 Сравнительный анализ онлайн -автоматов промышленных частотных и высокочастотных машин
1.3 Анализ основной топологии системы
1.3.1 Анализ топологии схемы серии «Сингл -сингл -серии»
1.33
1.3.3 Three -In -Three -out Series Series Topology Topology анализ
1.4 Тенденция развития питания инвертора

Глава 2 Технология цифрового управления
2.1 Математическая модель однофазного полублетного инвертора
2.2 Конструкция системы управления инвертором однофузового моста.
2.2.
2.2.2 Дизайн линейного контроллера
2.2.3 Не -линейный дизайн контроллера
2.2.4 Анализ экспериментальных результатов
2.3 Принципы продажного клетчатого пледа и применения DSP.
2.3.1 Приложение DSP с одной полярностью.
2.3.2 Двусторонняя приложение DSP с двусторонней отправкой

Глава 3 Технология цифрового управления
3.1 Сравнение математических математических математических трансформаторов математической частоты
3.2 Математическое моделирование и конструкция контроллера инверторов
3.2.1 Анализ математической модели инвертора
3.2.2 контроль компонентов постоянного тока инверторов
3.2.3 Примеры кода программы с двойным петлей
3.2.4 Эксперимент. Форма волны
3.3 Трехфазный инвертор мостового инвертора моста четырех
3.3.1 Обзор
3.3.2 Метод модуляции трехфазных и четырех инверторов мостового рычага
3.3.3 Конструкция системы обратного управления
3.4 Цифровизация волн трехфазных инверторов
3.4.1 Алгоритм SPWM и кодирование DSP
3.4.2 Традиционный алгоритм и кодирование DSP SVPWM
3.4.3 Быстрый алгоритм SVPWM и кодирование DSP
3.4.4 Простой алгоритм и кодирование DSP SVPWM
3.4.5 Алгоритм 3D-SVPWM и кодирование DSP
3.5 DSP реальное моделирование кода на основе MATLAB
3.5.1 Традиционная функция CCSLINK
3.5.2 Основные идеи моделирования реального кода
3.5.3 Использование реального кодового эмулятора
3с4 спецификация кода DSP и пример

Глава 4 Ингибирующее метод гармоники выходного напряжения в инверторе
4.1 Конструкция системы управления инвертором на основе повторного управления
4.1.1 Основные принципы повторного контроллера
4.1.2 Анализ стабильности
4.1.3 Улучшение метода повторного управления расчета
4.1.4 Пример кода программы повторного управления.
4.2 Обсуждение контроля инвертора на основе гармонического контроля
4.2.1 Математическое моделирование гармонического контроля
4.2.2 Конструкция композитного контроллера

Глава 5 Технология параллельного управления инвертором
5.1 Метод параллельного управления эксплуатацией Урандандра
5.1.1 Метод контроля концентрации
5.1.2 В основном метод управления побором
5.1.3 метод распределенного управления
5.1.4 Нет метода управления взаимодействием
5.2 Принципы параллеров преобладания
5.2.1“1+1”
5.2.2 Схема системы двойной родительской линии
5.3 Схема управления однофазным инвертором.
5.3.1 Инсталляция двойного кольцевого выходного импеданса инвертор
5.3.2 Конструкция схемы схемы управления
5.3.3 Анализ системного эксперимента
5.4 Трехфазная схема параллельного управления инвертором
5.4.1 и свяжитесь с круглым анализом союза
5.4.2 Анализ мощности и контакт с единством
5.4.3 Метод опасания PQ и конструкция компенсатора
5.4.4 Схема управления компонентами среднего тока и постоянного тока
5.4.5 Моделирование системы управления и формы тестовых волн
5.5 Программный код параллельного алгоритма

Глава 6 Технология блокировки синхронного отслеживания
6.1 Обзор цифровых замков
6.1.1 Принцип работы блокировки петли
6.1.2 Математическое моделирование блокировки петли
6.1.3 Анализ моделирования оптимизации
6.2 Программное обеспечение цифровой блокировка процветающей дизайна кольца
6.2.1 Цели проектирования цифровой блокировки цифровой блокировки
6.2.2 Технология блокировки синхронизации промышленной частоты на основе децентрализованного логического управления
6.3 Пример блокировки кода DSP -замк
6.3.1 Анализ алгоритма на основе вращающейся системы координат
6.3.2 Анализ алгоритма на основе единой фазы, основанной на синхронных сигналах
6.3.3 Анализ алгоритма на основе адаптивного фильтра ловушки

Глава 7 Сеть -коммуникации системы управления
7.1 Связь данных между DSP и FPGA
7.1.1 Связь с большими данными между DSP и FPGA
7.1.2 Конфигурация DSP на FPGA на основе ОЗУ
7.2 Связь данных между DSP и DSP
7.2.1 Логическая структура слоя привода MCBSP
7.2.2. Конструкция приложений каналов каналов
7.2.3 Конструкция канала трансмиссии
7.2.4 Пример кода программы
7.3 Пользовательская схема обновления DSP
7.3.1 Анализ применения Flashapi
7.3.2 Схема удаленной флэш -памяти на основе шины SCI
7.3.3 Пример кода программы
7.4 Can Communication в источнике питания инвертора
7.4.1 CAN BUS
7.4.2 CAN SHAGE и цифровая реализация
7.4.3 Пример программы связи может

Глава 8 Проверка индекса эффективности и анализ общих проблем
8.1 Осциллограф и зонд здравый смысл
8.2 Номинальная выходная мощность
8.2.1 Номинальный выход просмотрен в питании и номинальном выходе.
8.2.2.
8.2.3 Метод расчета вычисления DSP
8.2.4 Метод проверки выходной мощности с номиналом и общие проблемы
8.3 Разговор о коэффициенте мощности и нагрузке природы
8.3.1 Коэффициент мощности
8.3.2 Нагрузка природы
8.4 Метод расчета трехфазного дисбаланса напряжения
8.5 Индекс производительности репутатора
8.5.1 Общие индикаторы теста
8.5.2 Тестовая контент и этикетки
8.6 Типичные испытательные примеры
8.6.1 Выходной анализ динамического отклика и анализ формы волны
8.6.2 Моделирование и анализ ошибок IGBT
8.6.3 Обратный анализ формы сигнала водителя IGBT
Рекомендации

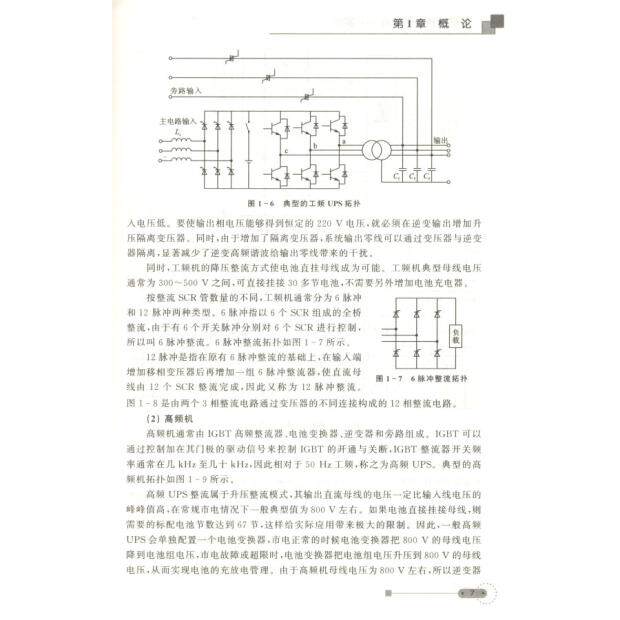

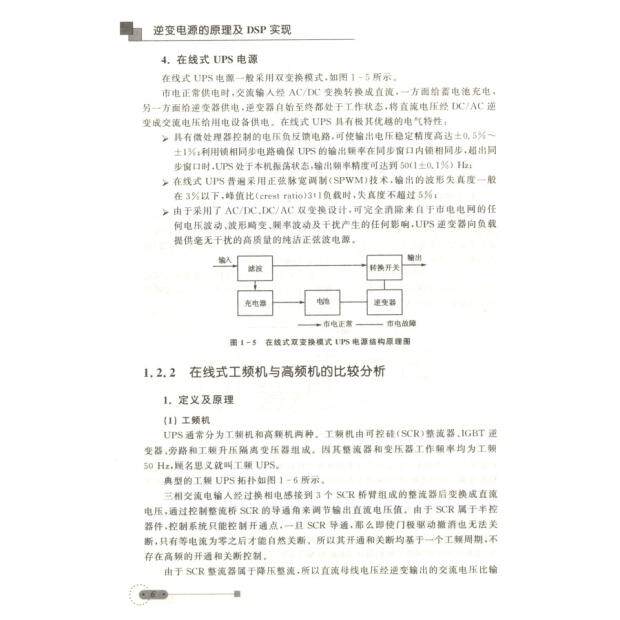

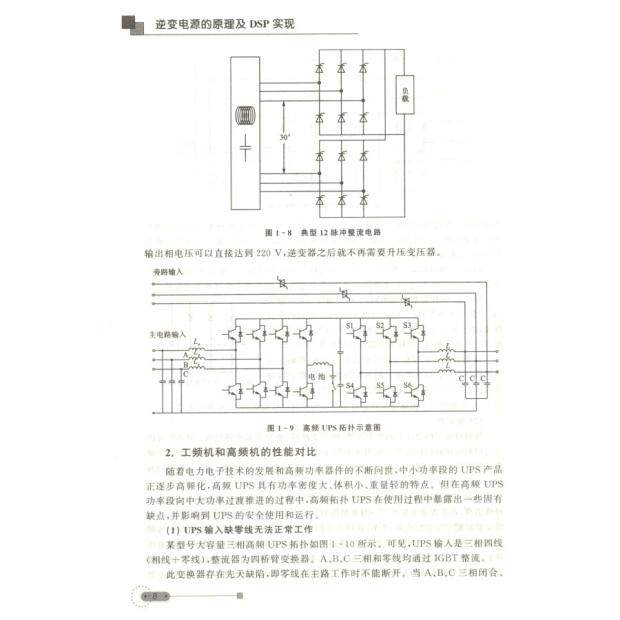

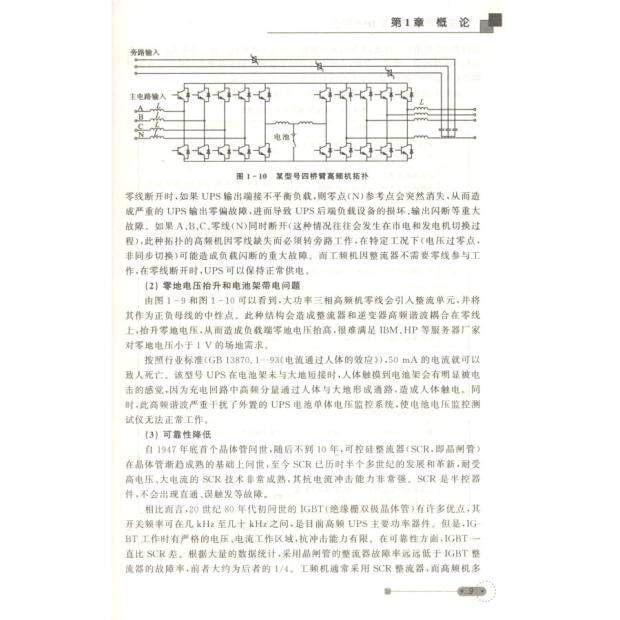

Чтение в Интернете Чтение некоторых глав
