Zero Basic Learning Electrician Руководство Первичное введение Электрические книги Основные книги самостоятельно обучение
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Название книги: Руководство для электрика.
Цена: 108,00 юаней.
Автор: Чжан Чжэньвэнь
Издательство: Chemical Industry Press
ISBN :9787122306005
Особенности:
1 Содержание организовано на основе необходимых знаний и навыков для электриков по техническому обслуживанию в качестве принципа в сочетании с национальными стандартами технического уровня электриков по техническому обслуживанию, а также многолетним практическим опытом и накопленным автором преподавательским опытом, с акцентом на внедрение навыков и методов с использованием интуитивно понятных и кратких выражений, таких как диаграммы и таблицы;
2 Ознакомить с требованиями и знаниями новых электриков-энергетиков и энергосбережением в сочетании с практикой электриков по техническому обслуживанию.—&- В других подобных книгах мало подобных вводных практических материалов.
3. Двухцветная печать, оснащенная QR-кодом для просмотра видеороликов о работе и других электронных ресурсов для удобства использования и обучения.
Эта книга объединяет реальную работу электриков, всесторонне знакомит с базовыми знаниями и навыками работы, которыми электрики должны овладеть, а также обобщает общие способы устранения неисправностей электрооборудования и общие технические данные для электриков.В том числе: общие инструменты электрика и навыки эксплуатации, применение и обслуживание обычных инструментов, электронные компоненты и электронные технологии, обслуживание двигателей и трансформаторов, сборка и отладка цепей управления двигателями, обмотками, общее осветительное оборудование и их обслуживание, общие схемы управления распределением и их обслуживание, обслуживание высоковольтного электрооборудования, устранение неисправностей в электричестве ПЛК и инвертора, обслуживание электрических цепей станков, устранение неисправностей обычных бытовых приборов, обслуживание фотоэлектрических систем и т. д. Книга снабжена видео с QR-кодом, демонстрирующим различные навыки обслуживания электрики.
Эта книга подходит для чтения электрикам, начинающим специалистам по обслуживанию электрооборудования и операторам, а также может быть использована в качестве справочника для преподавателей и студентов смежных профессий.

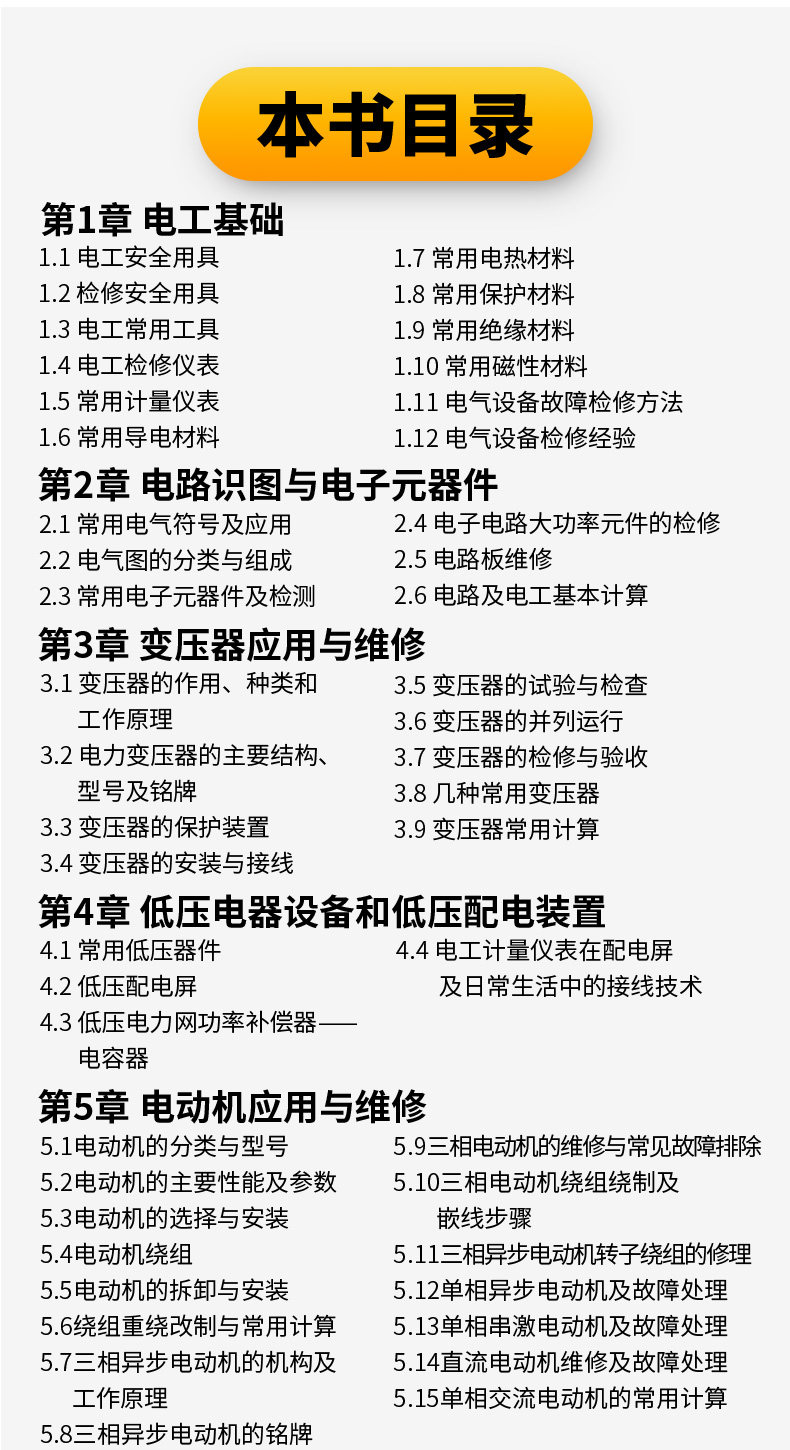

Глава 1. Основы электротехники 001
1.1 Инструменты электробезопасности 001
1.1.1 Обычно используемые изолирующие средства безопасности 001
1.1.2 Средства общей защиты 002
1.2 Проверка и обслуживание средств обеспечения безопасности 004
1.2.1 Изолирующее защитное оборудование 004
1.2.2 Проверка и хранение средств электробезопасности 004

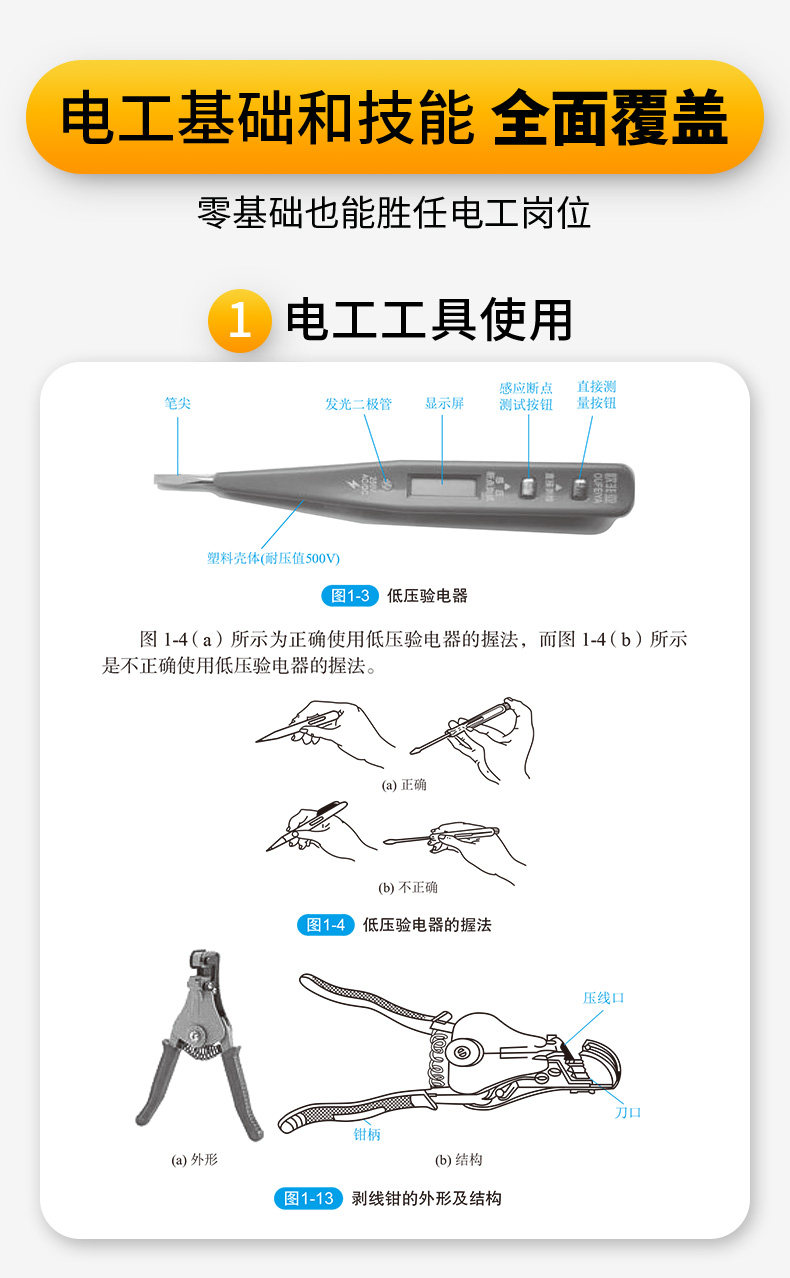

1.3 Часто используемые инструменты электриков 005
1.3.1 Электроинструменты 005
1.3.2 Монтажные инструменты 013
1.4 Инструменты для технического обслуживания электрики 017

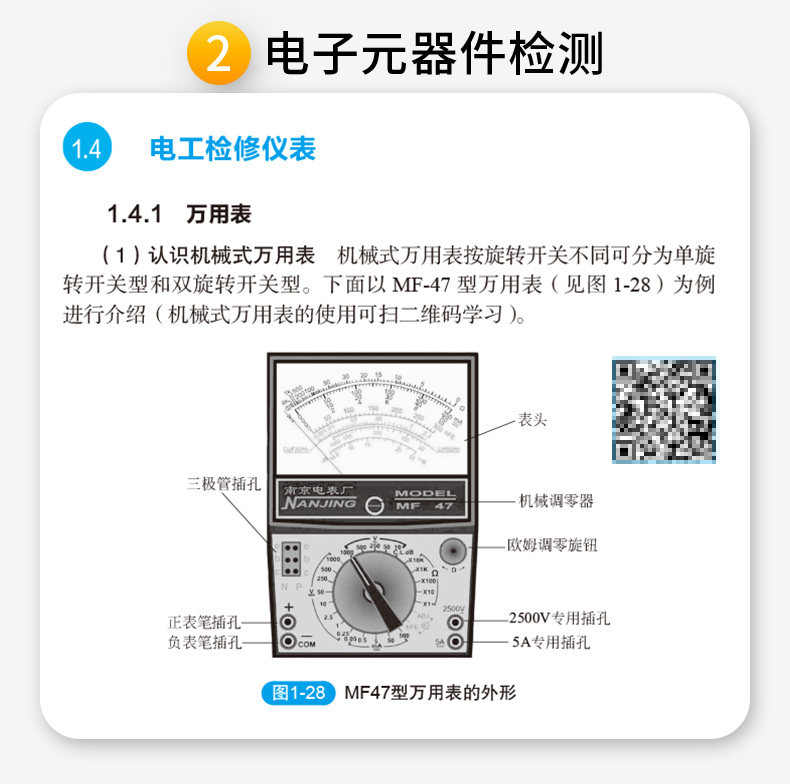

1.4.1 Мультиметр 017
1.4.2 Мегаомметр 026
1.4.3 Токоизмерительные клещи 029
1.5 Широко используемые средства измерения 030
1.5.1 Вольтметр 030
1.5.2 Амперметр 032
1.5.3 Счетчик электроэнергии 033
1.5.4 Измеритель мощности 039
1.6 Часто используемые проводящие материалы 040
1.6.1 Материалы и типы проволоки 040
1.6.2 Выбор проводов 041
1.6.3 Зачистка изоляционного слоя и подключение 045
1.6.4 Обмотка соединений проводов 062
1.7 Часто используемые материалы для электронагревателей 064
1.8 Часто используемые защитные материалы 064
1.9 Часто используемые изоляционные материалы 065
1.10 Обычно используемые магнитные материалы 066
1.11 Методы устранения неисправностей электрооборудования 066
1.11.1 Интуитивный метод 067
1.11.2 Метод измерения напряжения 068
1.11.3 Метод измерения сопротивления 071
1.11.4 Метод сравнения, метод замены компонентов, метод постепенного открытия (или доступа) 073
1.11.5 Метод принудительного закрытия 074
1.11.6 Метод короткого замыкания 076
1.12 Опыт обслуживания электрооборудования 079
1.12.1 Различие между уязвимыми частями и непортящимися частями 079
1.12.2 Используйте человеческие чувства для проверки электрических неисправностей 080
1.12.3 Следует учитывать взаимосвязь между основными цепями и электромеханической блокировкой 082.
1.12.4 Причины сложных неисправностей 082
Глава 2 Распознавание принципиальных схем и электронные компоненты 084
2.1 Общие электрические символы и применение 084
2.1.1 Графические символы 084
2.1.2 Текстовые символы 098
2.1.3 Код проекта 103
2.1.4 Маркировка цепи 106
2.2 Классификация и состав электрических схем 108
2.2.1 Классификация электрических схем 108
2.2.2 Состав электрической схемы 113
2.2.3 Правила составления схем электрических цепей управления 114
2.2.4 Схема электрической схемы 116
2.2.5 Способ представления положения на изображении 118
2.2.6 Метод представления электрических компонентов 119
2.2.7 Способ представления технических данных электрических компонентов и соответствующие комментарии и обозначения 120
2.2.8 Многострочное представление и однострочное представление схемы 121
2.2.9 Общий метод представления соединительных линий 121
2.2.10 Непрерывное представление и прерывистое представление соединительных линий 122
2.2.11 Идентификация конкретных клеммных колодок и конкретных концов проводов электрооборудования 124
2.2.12 Основные требования и этапы чтения электрических схем 124
2.3 Часто используемые электронные компоненты и тестирование 126
2.3.1 Резисторы и потенциометры 126
2.3.2 Конденсатор 127
2.3.3 Индуктор 128
2.3.4 Трансформатор 128
2.3.5 Символы микрофонов, звукоснимателей и записывающих и воспроизводящих головок 128
2.3.6 Компоненты электропроводки 129
2.3.7 Реле 130
2.3.8 Батареи и предохранители 131
2.3.9 Диоды и транзисторы 131
2.4 Обслуживание мощных компонентов электронных схем 132
2.4.1 Биполярный транзистор с изолированным затвором IGBT и силовой модуль IGBT 133
2.4.2 Тиристор (кремниевый тиристор) 135
2.4.3 Полевой транзистор 138
2.4.4 Интегральные схемы, устройства и схемы стабилизации напряжения 141
2.5 Ремонт печатной платы 149
2.5.1 Навыки технического обслуживания один 149
2.5.2 Навыки технического обслуживания 2 150
2.5.3 Навыки технического обслуживания три—&- Используйте мультиметр для проверки платы 152.
2.5.4 Навыки технического обслуживания четыре—&- Навыки замены интегральных схем 153
2.5.5 Навыки технического обслуживания пять—&- Сводка опыта технического обслуживания 155
2.6 Основные расчеты электрических цепей и электрика 156
2.6.1 Схема 157
2.6.2 Закон Ома 160
2.6.3 Электромонтажные работы и электроэнергия 161
2.6.4 Последовательное, параллельное и смешанное соединение резисторов 162
2.6.5 Эквивалентное преобразование соединения резисторов звездой и треугольником 166
2.6.6 Эквивалентное преобразование источника напряжения и источника тока 168
Глава 3 Применение и обслуживание трансформатора 170
3.1 Назначение, тип и принцип работы трансформатора 170
3.2 Основная конструкция, модель и паспортная табличка силового трансформатора 171
3.2.1 Конструкция силового трансформатора 171
3.2.2 Модель и паспортная табличка силового трансформатора 177
3.3 Устройство защиты трансформатора 180
3.4 Установка и подключение трансформатора 182
3.4.1 Монтаж и подключение трансформаторной площадки на опоре 182
3.4.2 Монтаж и подключение напольного стола-трансформера 194
3.5 Испытание и проверка трансформаторов 196
3.5.1 Трансформаторное масло 196
3.5.2 Регулировка и проверка переключателя ответвлений трансформатора 198
3.5.3 Проверка изоляции трансформатора 200
3.6 Параллельная работа трансформаторов 202
3.7 Техническое обслуживание и приемка трансформатора 203
3.8 Некоторые часто используемые трансформаторы 205
3.8.1 Автотрансформатор 205
3.8.2 Многообмоточный трансформатор 206
3.8.3 Сварочный трансформатор 207
3.9 Общие расчеты трансформаторов 208
3.9.1 Расчет однофазного трансформатора 208
3.9.2 Расчет трехфазного трансформатора 219
3.9.3 Расчет дугового сварочного трансформатора 223
Глава 4 Низковольтное электрооборудование и низковольтные распределительные устройства 229
4.1 Часто используемые низковольтные устройства 229
4.1.1 Предохранитель 229
4.1.2 Воздушный переключатель 232
4.1.3 Рубильник с фарфоровой нижней крышкой 233
4.1.4 Выключатель в железном корпусе 235
4.1.5 Комбинированный переключатель 235
4.1.6 Контактор переменного тока 236
4.1.7 Тепловое реле 237
4.1.8 Промежуточное реле 240
4.1.9 Кнопки 241
4.1.10 Универсальный резервный переключатель 242
4.1.11 Переключатель хода 244
4.1.12 Кулачковый контроллер 247
4.1.13 Общие расчеты для низковольтных электроприборов 249
4.2 Распределительный щит низкого напряжения 252
4.2.1 Назначение и конструктивные характеристики распределительного щита низковольтного электропитания 252
4.2.2 Монтаж, проверка и обслуживание распределительного щита низкого напряжения 254
4.2.3 Система распределения электроэнергии и способ подключения распределительных линий малой подстанции 255
4.3 Компенсатор мощности низковольтной электросети—&- Конденсатор 258
4.3.1 Силовой конденсатор 258
4.3.2 Регулятор компенсации низковольтной реактивной мощности 258
4.4 Технология подключения электроизмерительных приборов в электрораспределительных щитах и быту 262
4.4.1 Трансформатор напряжения 262
4.4.2 Трансформатор тока 264
Глава 5. Применение и обслуживание двигателя 266
5.1 Классификация и модели электродвигателей 266
5.1.1 Классификация электродвигателей 266
5.1.2 Модель двигателя 266
5.2 Основные характеристики и параметры электродвигателя 267
5.2.1 Номинальная мощность и КПД 267
5.2.2 Напряжение и подключение 268
5.2.3 Номинальная скорость 269
5.2.4 Повышение температуры и уровень изоляции 269
5.2.5 Квота (или метод работы) 269
5.2.6 Коэффициент мощности 270
5.2.7 Номинальная частота 270
5.2.8 Пусковой ток 270
5.2.9 Пусковой момент 270
5.2.10 Максимальный крутящий момент 270
5.3 Выбор и установка электродвигателя 271
5.3.1 Выбор двигателя 271
5.3.2 Установка и калибровка электродвигателя 273
5.4 Обмотки двигателя 274
5.4.1 Обмотки и катушки двигателя 274
5.4.2 Способ подключения обмоток 277
5.5 Снятие и установка электродвигателя 282
5.5.1 Общие инструменты и материалы 282
5.5.2 Разборка и сборка электродвигателя 284
5.6 Модификация перемотки обмотки и общие расчеты 289
5.6.1 Этапы перемотки обмотки 289
5.6.2 Расчет перемотки обмотки двигателя 304
5.6.3 Расчет смены полюсов двигателя 309
5.7 Механизм и принцип работы трехфазного асинхронного двигателя 317
5.7.1 Конструкция трехфазного двигателя 317
5.7.2 Принцип работы асинхронного двигателя трехфазного переменного тока 320
5.8 Паспортная табличка трехфазного асинхронного двигателя 322
5.8.1 Маркировка заводских табличек трехфазных асинхронных двигателей 322
5.8.2 Значение основного содержания заводской таблички 323
5.9 Техническое обслуживание и устранение общих неисправностей трехфазных двигателей 328
5.9.1 Стандарты проектов по техническому обслуживанию двигателей 328
5.9.2 Общие неисправности трехфазных асинхронных двигателей 330
5.10 Намотка обмотки трехфазного двигателя и этапы заделки проводов 341
5.10.1 Производство и применение намоточной формы 341
5.10.2 Процесс намотки проволоки и соединение концов проволоки 344
5.11 Ремонт обмотки ротора трехфазного асинхронного двигателя 347
5.11.1 Ремонт литого алюминиевого ротора 347
5.11.2 Ремонт фазного ротора 347
5.12 Однофазный асинхронный двигатель и устранение неисправностей 348
5.12.1 Конструкция однофазного асинхронного двигателя 348
5.12.2 Применение однофазного асинхронного двигателя 352
5.12.3 Неисправности и методы лечения однофазного асинхронного двигателя 353
5.13 Однофазный двигатель серии и устранение неисправностей 355
5.13.1 Конструкция однофазного двигателя серии 355
5.13.2 Распространенные неисправности и способы устранения однофазных двигателей 357
5.13.3 Проверка блока проводов статора на короткое замыкание, обрыв цепи и заземление 360
5.13.4 Проверка неисправности обмотки якоря 362
5.13.5 Проверка неисправностей реверсивной части 363
5.13.6 Причины шума в однофазных двигателях серии и методы снижения шума 367
5.14 Техническое обслуживание и устранение неисправностей двигателя постоянного тока 368
5.14.1 Использование и конструкция двигателя постоянного тока 368
5.14.2 Схема подключения двигателя постоянного тока 370
5.14.3 Распространенные неисправности и проверки двигателей постоянного тока 371
5.15 Общие расчеты для однофазных двигателей переменного тока 378
5.15.1 Расчет основной обмотки 378
5.15.2 Расчет вторичной обмотки 380
5.15.3 Определение значения емкости 381
5.15.4 Примеры расчета 381
5.15.5 Синусоидальная обмотка 385
5.15.6 Расчет перемотки пустого корпуса однофазного двигателя с экранированными полюсами 387
Глава 6 Цепи освещения, монтаж и обслуживание 389
6.1 Подключение цепи освещения 389
6.1.1 Электропроводка фарфоровой бутылки 389
6.1.2 Проводка проводов в пластиковой оболочке 393
6.1.3 Проводка с фарфоровым зажимом 394
6.1.4 Подключение слотовой пластины 397
6.1.5 Кабелепровод 400
6.2 Монтаж светильников 406
6.2.1 Лампа накаливания 406
6.2.2 Электрическая схема и монтаж люминесцентной лампы 411
6.2.3 Монтаж ртутных люминесцентных ламп высокого давления 413
6.2.4 Установка натриевых ламп высокого давления 414
6.2.5 Установка йод-вольфрамовой лампы 414
6.2.6 Установка розеток и вилок 415
6.3 Устранение неисправностей цепи освещения 416
6.4 Общие цепи освещения 418
6.4.1 Схема подключения люминесцентной лампы 418
6.4.2 Две лампы накаливания включаются в трехфазную сеть 418.
6.4.3 Три лампы накаливания включаются в трехфазную сеть 418.
6.4.4 Двойной переключатель управляет цепью лампы накаливания 419
6.4.5 Один переключатель управляет двумя огнями соответственно 419
6.4.6 Многопереключатель трехпозиционный управления цепью освещения 420
6.4.7 Многоканальное управление цепью освещения коридора 423
6.4.8 Цепь освещения с задержкой 424
6.4.9 Схема люминесцентной лампы с низкотемпературными и низковольтными пусковыми характеристиками 424
6.4.10 Схема люминесцентной лампы со светоуправляемым стартером 425
6.4.11 Цепь одиночной лампы 426
6.4.12 Цепь лампы с двойным затемнением 427
6.4.13 Схема ультрафиолетовой бактерицидной лампы 428
6.4.14 Схема энергосберегающей лампы 428
6.4.15 Схема светоуправляемой энергосберегающей лампы 429
6.5 Схема распределения и монтаж 430
6.5.1 Схема распределения электроэнергии на одну комнату и одну жилую комнату 430
6.5.2 Схема распределения на две комнаты и одну жилую комнату 431
6.5.3 Схема распределения электроэнергии для трех спален и двух гостиных 431
6.5.4 Схема электрораспределения четырех комнат и двух жилых комнат 433
6.5.5 Бытовая однофазная трехпроводная схема закрытой установки 434
6.6 Освещение мастерской 434
6.6.1 Общие требования к проектированию освещения цеха 434
6.6.2 Выбор источника света для промышленного освещения 435
6.7 Маршрут электропередачи 438
6.7.1 Основные технические принципы 438
6.7.2 Разделение уровней осветительной нагрузки 438
6.8 Общие расчеты освещения 439
6.8.1 Источник света 439
6.8.2 Линейный источник света 440
6.8.3 Поверхностный источник света 440
6.8.4 Прочие параметры освещения 441
6.8.5 Выбор площади сечения осветительного провода 442
6.8.6 Примеры применения 443
Глава 7 Обслуживание воздушных линий и силовых кабелей 445
7.1 Классификация и состав воздушных линий 445
7.1.1 Классификация воздушных линий 445
7.1.2 Состав ВЛ 445
7.1.3 Основные материалы 446
7.2 Требования к монтажу ВЛ 453
7.2.Выбор сечения проводов ВЛ 110кВ и ниже 453
7.2.2 Соединение проводов воздушной линии 455
7.2.3 Расположение проводников на опорах 456
7.2.Требования к фиксации проводов ВЛ 410кВ и ниже 457
7.2. Расстояние между траверсами и требования к монтажу при возведении ВЛ 510кВ и ниже на одной опоре 458
7.2. Расстояние блокировки, провисание и расстояние между проводами ВЛ 610кВ и ниже 459
7.2.7 Пересечение воздушной линии и расстояние до земли 459
7.2.8 Определение глубины заглубления столба и длины столба 460
7.2. Правила прокладки кабеля на ВЛ 910кВ и ниже 461
7.3 Техническое обслуживание воздушной линии 462
7.3.1 Цикл технического обслуживания 462
7.3.2 Элементы общего обслуживания 463
7.3.3 Содержание очистки и проверки при отключении электроэнергии 463
7.3.4 Осмотр и ремонт уличных трансформаторов на опоре 464
7.4 Силовой кабель 464
7.4.1 Типы проводов и кабелей 464
7.4.2 Силовые кабели 465
7.5 Технические требования к монтажу силовых кабельных линий 477
7.5.1 Общие требования к монтажу кабельной линии 477
7.5.2 Требования к прокладке кабелей, проложенных под землей 479
7.5.3 Приемка кабельных линий после сдачи 480
7.6 Эксплуатация и обслуживание силовых кабелей 480
7.7 Распространенные неисправности кабельной линии и способы их устранения 481
7.7.1 Неисправность кабеля 481
7.7.2 Выход из строя клеммных головок и промежуточных соединений 481
7.8 Часто используемые расчеты выбора проводов и кабелей 482
Глава 8. Применение и обслуживание силовых конденсаторов 486
8.1 Структура и принцип компенсации силового конденсатора 486
8.1.1 Типы силовых конденсаторов 486
8.1.2 Структура низковольтного силового конденсатора 486
8.1.3 Модели силовых конденсаторов 486
8.1.4 Принцип компенсации параллельного конденсатора 487
8.1.5 Расчет компенсационной способности 488
8.1.6 Метод справочной таблицы для определения компенсационной способности 488
8.2 Установка силовых конденсаторов 489
8.2.1 Экологические и технические требования к установке силовых конденсаторов 489
8.2.2 Меры предосторожности при обращении с силовыми конденсаторами 490
8.2.3 Подключение конденсаторов 490
8.3 Безопасная эксплуатация силовых конденсаторов 491
8.3.1 Условия эксплуатации вновь устанавливаемой батареи конденсаторов 491
8.3.2 Ввод в эксплуатацию и вывод из эксплуатации батареи силовых конденсаторов 492
8.3.3 Проверка работы конденсаторной батареи 492
8.3.4 Защита силовых конденсаторов 494
8.3.5 Распространенные неисправности и устранение неисправностей силовых конденсаторов 495
Глава 9. Эксплуатация и техническое обслуживание высоковольтных электроприборов 497
9.1 Разъединитель высокого напряжения 497
9.1.1 Конструкция высоковольтного разъединителя 497
9.1.2 Модель и технические данные разъединителя высокого напряжения 498
9.1.3 Технические характеристики высоковольтного разъединителя 499
9.1.4 Назначение высоковольтного разъединителя 499
9.1.5 Установка высоковольтного разъединителя 499
9.1.6 Эксплуатация и работа высоковольтного разъединителя 500
9.1.7 Техническое обслуживание высоковольтного разъединителя 501
9.2 Выключатель нагрузки высокого напряжения 501
9.2.1 Конструкция и принцип работы выключателя нагрузки 501
9.2.2 Модель и технические данные выключателя нагрузки 502
9.2.3 Назначение выключателя нагрузки 503
9.2.4 Техническое обслуживание выключателя нагрузки 503
9.3 Внутренний высоковольтный предохранитель 504
9.4 Высоковольтный предохранитель наружной установки 506
9.4.1 Конструкция и принцип действия высоковольтного предохранителя наружной установки 506
9.4.2 Модель и технические данные быстродействующего предохранителя 507
9.4.3 Назначение выпадающего предохранителя 508
9.4.4 Установка выпадающего предохранителя 508
9.4.5 Эксплуатация и работа выпадающего предохранителя 508
9.4.6 Защита предохранителями и расчет 509
9.5 Привод высоковольтного выключателя и пружинный привод 511
9.5.1 Привод высоковольтного выключателя 511
9.5.2 Пружинный привод 512
9.6 Устройство блокировки высоковольтного выключателя 517
9.6.1 Цель установки блокировочных устройств 517
9.6.2 Технические требования к устройствам блокировки 517
9.6.3 Типы блокировочных устройств 518
Глава 10. Применение и обслуживание измерительного трансформатора 523
10.1 Устройство и принцип работы измерительного трансформатора 523
10.1.1 Конструкция и принцип работы измерительного трансформатора 523
10.1.2 Устройство и принцип работы трансформатора напряжения 523
10.1.3 Конструкция и принцип работы трансформатора тока 524
10.2 Модели и технические данные измерительных трансформаторов 525
10.2.1 Модель трансформатора напряжения и технические данные 525
10.2.2 Модель и технические данные трансформатора тока 531
10.3 Полярность и подключение измерительного трансформатора 538
10.3.1 Понятие полярности измерительного трансформатора 538
10.3.2 Метод проверки полярности измерительного трансформатора 538
10.3.3 Способ подключения трансформатора напряжения 539
10.3.4 Способ подключения трансформатора тока 541
10.3.5 Подключение комбинированного трансформатора напряжения и тока 542
10.4 Предохранители трансформатора напряжения 543
10.4.1 Функция установки предохранителей на первичной и вторичной сторонах трансформатора напряжения и выбор предохранителей 543
10.4.2 Причины перегорания предохранителя на первичной стороне трансформатора напряжения (сторона высокого напряжения) 544
10.4.3 Методы проверки и лечения после перегорания предохранителей первичной и вторичной сторон трансформатора напряжения 544
10.5 Функция контроля изоляции трансформатора напряжения 546
10.5.1 Однофазное замыкание на землю в системе с незаземленной нейтралью 546
10.5.2 Функция контроля изоляции 550
10.6 Обрыв вторичной цепи трансформатора тока 553
10.6.1 Последствия вторичного обрыва цепи трансформатора тока 553
10.6.2 Явление вторичного обрыва трансформатора тока 554
10.6.3 Как бороться с обрывом вторичной цепи трансформатора тока 554
Глава 11 Устройство релейной защиты и вторичной цепи и защита 555
11.1 Принципы действия и типы устройств релейной защиты 555
11.1.1 Задачи устройств релейной защиты 555
11.1.2 Основные требования к устройствам релейной защиты 556
11.1.3 Основные принципы и структурная схема устройства релейной защиты 557
11.1.4 Типы защиты 559
11.2 Реле, обычно используемые в релейной защите подстанций и распределительных станций 561
11.2.1 Индуктивные реле тока с ограниченным и обратнозависимым временем серии GL 561
11.2.2 Электромагнитное реле 564
11.3 Рабочий источник питания и вторичная цепь устройства релейной защиты Рабочий источник питания и вторичная цепь устройства релейной защиты 565
11.3.1 Рабочий источник питания переменного тока 565
11.3.2 Рабочий источник питания постоянного тока 567
11.3.3 Вторичная цепь устройства релейной защиты 568
11.4 Характеристики подключения цепи токовой защиты 571
11.4.1 Трехфазное соединение звездой 572
11.4.2 Трехфазное соединение неполной звездой (V-образное соединение) 572
11.4.3 Двухфазное разностное подключение 573
11.5 Эксплуатация и обслуживание устройств релейной защиты 574
11.5.1 Основное содержание эксплуатации и обслуживания устройств релейной защиты 574
11.5.2 Осмотр и проверка устройств релейной защиты в процессе эксплуатации 575
11.5.3 Осмотр и проверка релейной защиты и ее вторичной цепи 576
11.5.4 Анализ, оценка и устранение неисправностей действий релейной защиты во время работы 576
11.6 Быстродействующая токовая защита и защита от перегрузки по току 579
11.6.1 Токовая защита от быстрого отключения 579
11.6.2 Защита от сверхтоков 579
11.6.3 Основная защита 581
11.6.4 Резервная защита 581
11.6.5 Дополнительная защита 582
Глава 12. Применение и обслуживание программируемого контроллера ПЛК и преобразователя частоты 583
12.1 Состав ПЛК и принцип управления 583
12.1.1 Состав ПЛК 583
12.1.2 Принцип работы ПЛК 586
12.1.3 Характеристики и технические характеристики процессора 591
12.2 Компоненты ПЛК серии Siemens S7-200 597
12.3 Основные инструкции и примеры ПЛК Siemens S7-200 серии 600
12.3.1 Основные инструкции и примеры 600
12.3.2 Таймер 609
12.3.3 Счетчик 611
12.3.4 Инструкции по сравнению 614
12.4 Введение и список инструкций для ПЛК Siemens S7-200 617
12.4.1 Инструкции по обработке данных 617
12.4.2 Инструкции по арифметическим операциям 622
12.4.3 Инструкции по логическим операциям 625
12.4.4 Инструкции преобразования типов данных 627
12.4.5S7-200 серия ПЛК [ЦП (V1.21)] система команд 629
12.4.6 Типичная схема подключения периферийного устройства CPU224 635
12.5 Использование ПЛК для преобразования схемы управления реле 636
12.5.1 Метод программирования аналоговой релейной системы управления 636
12.5.2 Схема управления реле моделирования лестничной схемы 636
12.6 Базовая конструкция, принцип управления и тип преобразователя частоты общего назначения 639
12.6.1 Базовая конструкция преобразователя частоты 639
12.6.2 Принципы управления и типы преобразователей частоты общего назначения 641
12.7 Подключение нескольких общих преобразователей частоты 645
12.7.1 Подключение преобразователя Omron 3G3RV-ZV1 645
12.7.2 Подключение инвертора Anbangxin AMB 672
12.7.3 Подключение инвертора Emerson TD1000 675
12.7.4 Подключение векторного преобразователя частоты Zhongyuan 677
12.8 Подключение различного оборудования с преобразователями частоты 681
12.8.1 Схема управления системой регулирования скорости с преобразованием частоты 681
12.8.2 Схема управления портальным строгальным станком 681
12.8.3 Схема регулирования скорости преобразования частоты вентилятора 684
12.8.4 Преобразователь частоты управляет несколькими цепями 685
12.9 Техническое обслуживание и базовый осмотр преобразователя частоты 687
12.9.1 Техническое обслуживание преобразователя частоты общего назначения 687
12.9.2 Базовое обнаружение преобразователя частоты общего назначения 695
12.10 Расчет применения преобразователя частоты 700
12.10.1 Формула расчета 700 на месте применения преобразователя частоты
12.10.2 Формула расчета энергосбережения 701
12.10.3 Вентилятор 702
Глава 13. Техническое обслуживание и проверка солнечной фотоэлектрической системы 706
13.1 Состав фотоэлектрической системы 706
13.2 Компоненты и обслуживание фотоэлектрических систем 709
13.2.1 Типы и эффективность солнечных батарей 709
13.2.2 Группа фотоэлектрических батарей 711
13.2.3 Инвертор 711
13.2.4 Фотоэлектрический модуль управления 714
13.2.5 Батареи 715
13.2.6 Распределительное оборудование электростанции 716
13.3 Устранение распространенных неисправностей в фотоэлектрических системах генерации электроэнергии 717
13.3.1 Решение по общей вине 717
13.3.2 Устранение распространенных неисправностей 718
Глава 14. Обслуживание цепей электрооборудования станкостроительной промышленности 722
14.1 Электрическая схема управления обычного токарного станка CA6140 722
14.2 Электрическая схема управления горизонтальным токарно-карусельным станком 724
14.2.1 Электрическая схема управления универсального горизонтально-токарного станка CW6163B 724
14.2.2 Электрическая схема управления горизонтально-токарного станка C616 726
14. Электрическая схема управления плоскошлифовальным станком с горизонтально-осным прямоугольным столом 3М7130 728.
14.3.1 Основная схема плоскошлифовального станка с прямоугольным столом и горизонтальной осью M7130 728
14.3.2 Схема управления плоскошлифовальным станком с прямоугольным столом и горизонтальной осью M7130 730
14.3.3 Другие цепи управления плоскошлифовальным станком M7130 с прямоугольным столом и горизонтальной осью 731
Электрическая схема управления универсального фрезерного станка 732 с подъемным столом 14,4х62Вт
14.4.1 Описание электрической схемы управления 733
14.4.2 Анализ электрической цепи управления 736
14.5 Импульсный источник питания для электроэрозионной обработки проволоки 739
14.5.1 Основные компоненты импульсного источника питания 739
14.5.2 Типовая схема импульсного блока питания 741
14.5.3 Проверка и распространенные неисправности импульсного источника питания 749
14.6 Техническое обслуживание оборудования с ЧПУ 751
14.6.1 Внешний вид машины газовой резки с ЧПУ и состав системы 751
14.6.2 Интерфейс и функции платы управления системой четырех резаков 757
14.6.3 Знакомство с функциями панели управления 765
14.6.4 Краткое введение в процесс резки 772
14.6.5 Конденсаторная система автоматического повышения высоты CHC-200D 773
14.6.6 Ремонт неисправностей станка с ЧПУ 781
Глава 15. Бытовая техника и обслуживание лифтов 787
15.1 Диагностика неисправностей и ремонт различных систем холодильников и морозильников 787
15.1.1 Распространенные неисправности и их устранение компрессоров холодильников и морозильников 787
15.1.2 Метод оценки механической неисправности полностью закрытого компрессора 788
15.1.3 Диагностика неисправностей испарителя и методы ремонта 796
15.1.4 Диагностика неисправностей и способы ремонта капиллярной трубки и расширительного клапана 798
15.1.5 Диагностика неисправностей и способы ремонта конденсатора естественного охлаждения 802
15.1.6 Диагностика неисправностей и способы ремонта фильтра-осушителя 803
15.1.7 Распространенные неисправности и методы их устранения терморегулятора 804
15.1.8 Распространенные неисправности и методы оценки пусковых реле и устройств защиты от перегрузки 806
15.1.9 Неисправность и ремонт коробки холодильника 807
15.1.10 Основные методы эксплуатации полностью закрытой холодильной системы 810
15.1.11 Метод обнаружения утечек в полностью закрытой холодильной системе 812
15.1.12 Вакуумирование полностью закрытой холодильной системы 814
15.1.13 Заправка хладагентом полностью закрытой холодильной системы 816
15.1.14 Техническое обслуживание компрессора без остановки 821
15.2 Осмотр и обслуживание индукционной плиты 822
15.2.1 Этапы проверки 822
15.2.2 Выявление и устранение общих неисправностей 823
15.3 Неисправности и техническое обслуживание лифта 829
15.3.1 Идеи и методы устранения неисправностей лифта 829
15.3.2 Здравый смысл обслуживания электрооборудования лифта 832
15.3.3 Опыт обслуживания печатных плат лифта 839
15.3.4 Анализ примеров отказов лифтов 841
15.4 Осмотр и техническое обслуживание кондиционера 844
15.4.1 Электрическая система кондиционера 844
15.4.2 Устройства управления и переключатели 847
15.4.3 Устройство и принцип работы инверторного кондиционера 850
15.4.4 Принцип работы и обслуживание платы кондиционера Gree с фиксированной частотой 854
15.4.5 Принцип работы и техническое обслуживание печатной платы 857 шкафа кондиционера Gree с фиксированной частотой
15.4.6 Принцип работы и обслуживание платы инверторного кондиционера Haier 860
15.4.7 Принцип работы и обслуживание печатной платы кондиционера переменного тока переменного тока Changhong 868
15.4.8 Принцип работы и обслуживание печатной платы инверторного кондиционера постоянного тока Hisense 877
15.4.9 Код неисправности кондиционера Midea и Gree 895
15.4.10 Пример устранения неполадок кондиционера Gree 907
Глава 16. Техника безопасности при работе с электриками 919
16.1 Поражение электрическим током и его профилактика 919
16.2 Заземление и нулевое соединение 921
16.2.1 Заземление 921
16.2.2 Виды заземления 924
16.2.3 Анализ замыканий на землю в электрооборудовании 924
16.2.4 Применение метода заземления 928
16.2.5 Применение защиты нулевого соединения 930
16.2.6 Применение повторного заземления 932
16.2.7 Требования к значению сопротивления заземления 934
16.2.8 Установка заземляющего устройства 935
16.2.9 Три формы защиты нулевого соединения 942
16.3 Меры безопасности при обслуживании 944
16.3.1 Причины электрических пожаров и взрывов 944
16.3.2 Опасные вещества и опасная окружающая среда 946
16.3.3 Взрывозащищенное электрооборудование и взрывозащищенные электрические цепи 947
16.3.4 Электротехника пожаровзрывозащиты 949
16.3.5 Устройство молниезащиты 951
16.3.6 Меры молниезащиты 954
16.3.7 Защита от статического электричества 957
Приложение 958
Приложение 1. Расчет мощности общеупотребительного электрооборудования 958
Приложение 2. Цепь управления двигателем и поиск неисправностей 968
Приложение 3 Расчет схемы двигателя 988
Приложение 4 Общие данные для электромагнитных проводов (эмалированных, обернутых и т.п.) 1013
Ссылка 1018
