Анализ подлинного схемы Базовый 2 издания 2 -го издания Анализ схем схемы Базовые консультирование Базовые принципы консультирования и анализ пост и телекоммуникации.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Основы анализа схемы (2 -е издание) | ||
 | Ценообразование | 59.80 |
| Издатель | Люди после прессы | |
| Издание | 1 | |
| Опубликованная дата | август 2019 г. | |
| формат | 16 | |
| автор | ||
| Украсить | Оплата в мягкой обложке | |
| Количество страниц | ||
| Число слов | ||
| Кодирование ISBN | 9787115505156 | |
| масса | 536 грамм | |
Книга разделена на 12 глав.Содержание включает в себя: базовые знания, метод анализа эквивалентных преобразований, общие методы анализа линейных сетей, теоремы сети и переходный анализ динамических цепей————В сочетании с основным текстом есть богатые примеры и упражнения, и соответствующие ответы упражнений прикреплены.
Глава Один  базовые знания 1
1.1 Схема и схема модель 1
1.1.1 Схема 1
1.1.2 Форма и функция цепи 2
1.1.3 Модель схемы и централизованная схема параметров 3
1.2 Основные переменные анализа схемы 4
1.2.1 Ток и его опорное направление 4
1.2.2 напряжение и его контрольное направление 5
1.2.3 Мощность и его эталонное направление и мощность
Значение положительных и отрицательных признаков 6
1.2.4 Энергия 8
1.3 Компоненты сопротивления 8
1.3.1 Компонент идеального сопротивления 8
1.3.2 Резисторы в проекте 10
1.4 Независимые компоненты питания 14
1.4.1 Источный источник напряжения 14
1.4.2 Источный источник тока 15
1.5 Закон Кирхоффа 16
1.5.1 Текущий закон Кирхоффа 17
1.5.2 Закон о напряжении Килгофф 19
1.5.3 Концепция потенциала в схеме и
Расчет 20
1.6 Контролируемый источник 21
1.7 Два типа отношений с ограничением и их приложения 24
Упражнение 1 25
Глава 2 Эквивалентный метод анализа преобразования 30
2.1 Эквивалентность однопортовой сети резисторов 30
2.1.1 Схема сопротивления серии 30
2.1.2 Схема параллельного резистора 31
2.1.3 Схема смешанной сопротивления 32
2.1.4 Эквивалентное упрощение однопортовой сети резисторов с контролируемыми источниками 34
2.2 Две модели схемы фактического источника питания и
Его эквивалентное преобразование 35
2.2.1 Модель источника напряжения фактического источника питания 35
2.2.2 Модель источника тока фактического источника питания 36
2.2.3 Эквивалентное обмен между двумя моделями источника питания 36
2.3 Эквивалентность однопортовой сети с источником 38
2.3.1 Эквивалентность нескольких простых независимых исходных цепей 38
2.3.2 Эквивалентность однопортовой сети с источником
(За исключением контролируемых источников) 39
2.3.3 Эквивалентность однопортовой сети с источником
(включая контролируемый источник) 40
2.3.4 Метод анализа эквивалентного преобразования в цепи
Приложение 41
2.4 Метод расщепления питания (передача) 43
2,5 т-Π Transform 44
Упражнение 2 47
Глава 3 Общие методы анализа линейных сетей 51
3.1 Метод анализа филиала 51
3.1.1 2B Метод 51
3.1.2 Метод анализа тока ветвления (метод 1B) 53
3.1.3 Метод анализа напряжения ветви (метод 1B) 54
3.2 Метод анализа узел 54
3.2.1 Потенциал узла 54
3.2.2 Уравнения узла и их общие формы 55
3.2.3 Специальные методы лечения для уравнений узлов 58
3.3 Метод анализа тока цикла 61
3.3.1 Цикл ток 61
3.3.2 Уравнение петли и его общая форма 61
3.3.3 Специальный метод лечения для уравнений петли 63
3.4*Метод анализа разделения 66
3.4.1 Концепция дерева 67
3.4.2 Sut Set и Basic Cut Set 68
3.4.3 Метод анализа разделения 69 Метод 69
Упражнение 3 71
Глава 4 Теорема сети 74

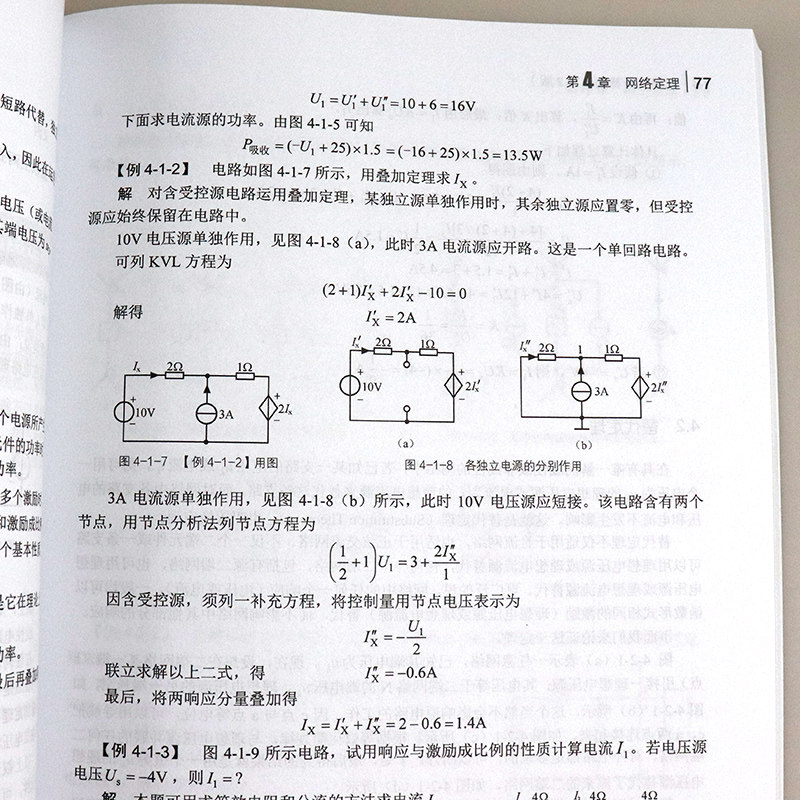

4.1 Теорема суперпозиции 74
4.2 Теорема замены 78
4.3 Теорема Давидана и теорема Нортона 81
4.3.1 Теорема Давидана 82
4.3.2 Теорема Нортона 87
4.4 Самая мощная теорема передачи 89
4.5*Терген теорема 91
4.6 Теорема о взаимности 94
4.6.1 Три формы теоремы взаимности и их
Доказательство 94
4.6.2 Применение теоремы о взаимности 96
4.7*Двойной принцип 97
4.7.1 Двойственность цепей 97
4.7.2 Принцип двойственности 98
Упражнение 4 98
Глава 5 Переходной анализ динамических цепей——
Классический метод анализа временной области 101
5.1 Компоненты конденсатора и компоненты индуктора 101
5.1.1 Идеальные компоненты конденсатора 101
5.1.2 Идеальная компонент индуктивности 104
5.1.3 Конденсаторы и индукторы в проекте 107
5.2*“ отсутствует” категория 4 базовая
Компонент——
5.2.1 Пророчество мемристорных компонентов 115
5.2.2 Процесс разработки Memristor Research 116
5.3 Расчет закона изменяющихся путей и начального значения 117
5.3.1 Генерация процесса перехода 117
5.3.2 Закон об изменении путей и его начальное значение
Применение в решении 118
5.4 Свободный ответ и принуждение цепей первого порядка
Ответ 121
5.4.1 Специальные решения для решения не горизонтальных уравнений 121
5.4.2 Общее решение для решения однородных уравнений 122
5.4.3 Запишите полное решение цепи 123
5.5 нулевой входной отклик схемы 123 первого порядка
5.5.1 Конденсаторы с начальным проходом хранения энергии
Выделка сопротивления 124
5.5.2 Индукторы с начальным проходом хранения энергии
Выделка сопротивления 126
5.6 Ответ с нулевым государством цепей первого порядка 127
5.6.1 Схема RC подключена к источнику напряжения постоянного тока 127
5.6.2 Схема RL подключена к источнику напряжения DC 129
5.7 Полный ответ цепей первого порядка 130
5.8 Три клавиша постоянного возбуждения схемы следующего порядка
Суфа 132
5.9 Схема первого порядка под синусоидальным сигналом 135
5.10 Пошаговый сигнал и шаг ответ 138
5.10.1.
5.10.2.
5.11 Дифференциальные цепи и интегральные схемы 142
5.11.1 Дифференциальная схема 142
5.11.2 Интегрированная схема 143
5.11.3 RC под действием пульсной последовательности
Схема 144
5.12 Переходный анализ цепей второго порядка 146
5.12.1 нулевой вход серии RLC серии
Ответ 147
5.12.2 Схема серии RLC нулевого состояния
Ответ 151
5.13* Когда в цепи происходит принудительный прыжок
Переходный анализ 153
5.13.1 Сигнал удара 153
5.13.2 Структура схемы с принудительным преобразованием прыжков 156
5.13.3 Определение начального значения после принудительного преобразования прыжков 157
5.13.4 Примеры анализа процесса переходного процесса 160
Упражнение 5 161
Глава 6 Переходной анализ динамических цепей——
Метод анализа сложной частотной области 169

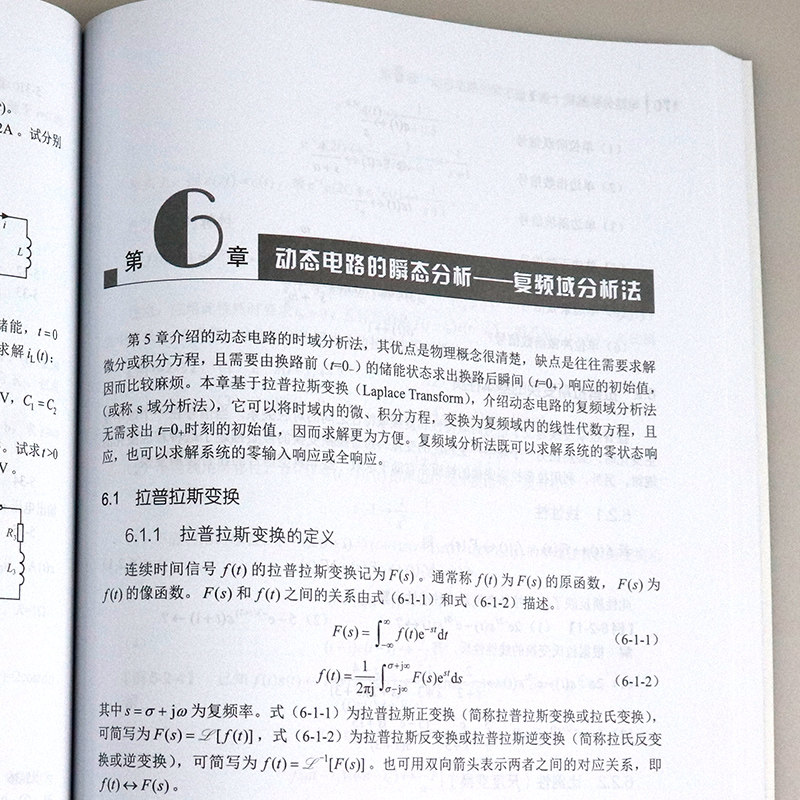

6.1 Преобразование Лапласа 169
6.1.1 Определение преобразования Лапласа 169
6.1.2 Преобразование Лапласа типичных сигналов 169
6.2 Основные свойства преобразования Лапласа 170
6.2.1 Линейность 170
6.2.2 Пропорциональность (масштабная трансформация) 170
6.2.3 Временная смена 171
6.2.4 Сдвиг частоты 171
6.2.5 Дифференциация временной домены 172
6.3 Обратное преобразование Лапласа 173
6.3.1 Полюса F (S) - все отдельные полюсы 173
6.3.2 Тяжелый полюс 174
6.4 Преобразование Лапласа в дифференциальных уравнениях
Применение в решении 175
6.5 Модель сложного частотного домена и сложная частотная область схемы
Метод анализа 176
6.5.1 Модель комплексной частотной домены компонентов резисторов 176
6.5.2 Модель сложной частотной домены компонентов индуктора 176
6.5.3 Сложная частотная домен модель емкостных компонентов 177
6.5.4 Метод анализа сложной частотной области 177
Упражнение 6 178
Глава 7 Синусоидальная схема. Анализ 179
7.1 Синусный сигнал 179
7.1.1 Периодический сигнал 179
7.1.2 SINE SIGNER 180
7.2 Phasera Prevation синусоидального сигнала 185
7.2.1 Комплексные номера и их операции 185
7.2.2 Фазера представление синусоидального сигнала 186
7.3 Фазера модель синусоидальной стационарной схемы 189
7.3.1 Синусоидальное состояние компонентов базовых цепи
Особенности 189
7.3.2 Физиометрическая форма закона Кирхоффа 197
7.4 Импеданс и прием 199
7.4.1 Схема серии RLC и ее импеданс 199
7.4.2 GCL Параллельная цепь и ее вход 202
7.4.3 Импеданс и
Прием 204
7.4.4 Серия, параллельная связь импеданса и приема
Смешанный 206
7.5 Метод анализа фазеры синусоидальной цепь устойчивого состояния 211
7.5.1 Фазовое соотношение метода анализа тока петли
Форма 211
7.5.2 Фазовое соотношение метода анализа потенциала узла
Форма 212
7.5.3 Форма фазора теоремы Дэвидана 214
7.5.4 Фазовая диаграмма синусоидальной стационарной цепи
Решение 215
7.6 Сила синусоидальной цепь устойчивого состояния 216
7.6.1 Мощность однопортовой сети 216
7.6.2 Максимальная мощность в схеме стабильного состояния синуса
Теорема передачи 224
7.7 Трехфазная схема 228
7.7.1 Трехфазный источник питания и трехфазная нагрузка 229
7.7.2 Метод базового соединения 230
7.7.3 Синусоидальное состояние симметричных трехфазных цепей
Анализ 231
7.7.4 Мощность трехфазной схемы 235
Упражнение 7 237
Глава 8 Соединенные индукторы и трансформатор 244
8.1 связанная индуктивность 244
8.1.1 Связь вольт-ампер связанных индукторов 245
8.1.2 Конец одного и того же названия катушки муфты 247
8.1.3 Хранение энергии связанных индукторов 249
8.2 Анализ схемы индуктора. 249
8.2.1 Модель связанных индукторов Phasera 249
8.2.2 Серия и параллельное соединение индукторов муфты 251
8.2.3 Отдел эквивалентной схемы индуктора связи 255
8.2.4 Анализ схемы индуктора 257
8.3 Air Core Transformer 259
8.3.1 Уравнение цепи трансформатора воздушного ядра 259
8.3.2 Первичный эквивалент трансформатора воздушного ядра
Схема 260
8.3.3 Вторичный эквивалент трансформатора воздушного ядра
Схема 262
8.4 Идеальный трансформатор 264
8.4.1 напряжение, ток и
Сила 265
8.4.2 Преобразование импеданса идеального трансформатора
Природа 267
8.4.3 Расчет схемы, содержащей идеальный трансформатор 269
8.5 Железный сердечный трансформатор 270
8.5.1 Принцип работы железного ядра 270
8.5.2 Эквивалентная схема железного сердечника 273
Упражнение 8 275
Глава 9 Характеристики частотной характеристики линейных цепей 279
9.1 Частотные характеристики сетевых функций и цепей 279
9.2 Частотные характеристики схемы RC 280
9.2.1 RC Low-Pass Current 280
9.2.2 RC Qualcomm Circuit 281
9.2.3 RC BandPass Current 282
9.2.4 Схема резистора RC 283
9.2.5 Схема сдвига фазы RC (также известная как Full-Pass
Схема) 283
9.3 RLC -резонансная цепь 284
9.3.1 Резонансные условия серии RLC 284
9.3.2 Резонансные характеристики серии RLC серии 284
9.3.3 Частотные характеристики серии RLC серии 286
9.3.4 Резонансная схема серии RLC
Плодочная полоса 288
9.4 GLC Параллельная резонансная цепь 289
9.5 Устойчивое состояние при не-сине периодическом возбуждении сигнала
Анализ 291
9.5.1 Несинусоидальный периодический сигнал представлен как серия Фурье 292
9.5.2 Устойчивое состояние неочищенных цепей переменного тока
Ответ 292
9.5.3 Эффективное значение и мощность периодического сигнала 294
Упражнение 9 296
Глава 10 сеть с двумя точками 299
10.1 Уравнение сети двойного порта и параметры сети 299
10.1.1 Обзор двойной сети 299
10.1.2 Уравнение двойного порта 299
10.1.3 Сеть параметры 300
10.2 Эквивалентная схема двойной сети 305
10.2.1 Z Параметр эквивалентная схема 305
10.2.2 y параметр эквивалентная схема 305
10.2.3 H Параметр эквивалентная схема 306
10.3 Базовое подключение двойной сети 306
10.3.1 Соединение двойных портовых сетей 306
10.3.2 Параллельное подключение двойной сети 306
10.3.3 Каскад двойной сети 307
10.4 Входной и выходной импеданс сети с двойным портом,
Изображение импеданс и постоянная передачи 308
10.4.1 Входной и выходной импеданс двойной сети 308
10.4.2 Изображение импеданса двойной сети 309
10.4.3 Константа передачи двойной сети 310
10.5 поворотный и отрицательный преобразователь импеданса 311
10.5.1 Swiwleler 311
10.5.2 Отрицательный преобразователь импеданса 312
Упражнение 10 313
Глава 11 Простой нелинейный анализ цепи сопротивления 315
11.1.
Анализ 315
11.1.1 Нелинейные резистивные компоненты и их классификация 315
11.1.2 Метод анализа цепи нелинейной сопротивления 316
11.1.3 Метод схемы нелинейной схемы сопротивления 317
11.2 серия, параллельное соединение и нелинейные резисторы
Смешанный 318
11.3 Анализ идеальных диодных цепей 321
11.3.1 Характеристики Вольт-Ампера идеальных диодов 321
11.3.2 Дэвидан эквивалент в содержании идеального диода
Применение в схеме анализа 321
11.3.3 Приобретение кривой характеристики передачи 322
11,4 Анализ небольшого сигнала 324
11.4.1 Модель малого сигнала 325
11.4.2 Метод анализа малого сигнала 326
11,5* Хаотическое явление в нелинейных цепях 327
11.5.1 Феномен хаоса и его основные характеристики 327
11.5.2 Хаотическая схема 329
Упражнение 11 330
Справовать ответы на некоторые упражнения 332
Справочные материалы 342
