Подлинное пятно: 100 случаев полной схемы электрической диаграммы.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Напоминание: наш магазин и издатель совместно запускают бутик -музеи специальных предложений с книгами, направленными на то, чтобы предоставить читателям более низкие цены и более качественные книги.Пожалуйста, узнайте, что фоновый диаметр книги составляет 1 см квадрат или круглую маленькую дыру, которая является логотипом подлинного музея с книгами.Несколько книг можно носить слегка, но не влиять на ваше чтение!Компакт -диск отдельных книг повторно.Если книжный компакт -диск не может читать нормально во время процесса чтения, наш магазин будет активно помогать вам в Интернете.Основная информация
Название книги: 100 примеров полноцветных схем электрических управления
Первоначальная цена: 69,00 юаней
Автор: Редактор Huang Beigang
Пресса: электронная промышленная пресса
Дата публикации: 2017-01-01
ISBN: 9787121305740
Количество слов:
Номер страницы:
Издание: 1
Переплет: в мягкой обложке, идеальный переплет.
Открыто: 16
Товарный вес:
Выбор редактора
Электронная инженерная и электротехника очень практичны и требуют очень высоких практических способностей для практиков.Практическая способность технических специалистов тесно связана со знаниями, которые у них есть.Соответствующее обучение необходимо, прежде чем участвовать в электрических и электронных технологиях.Есть поговорка, которая идет очень хорошо: по сравнению с ценой, оплаченной за невежество, стоимость образования и обучения действительно незначительна.
Оглавление

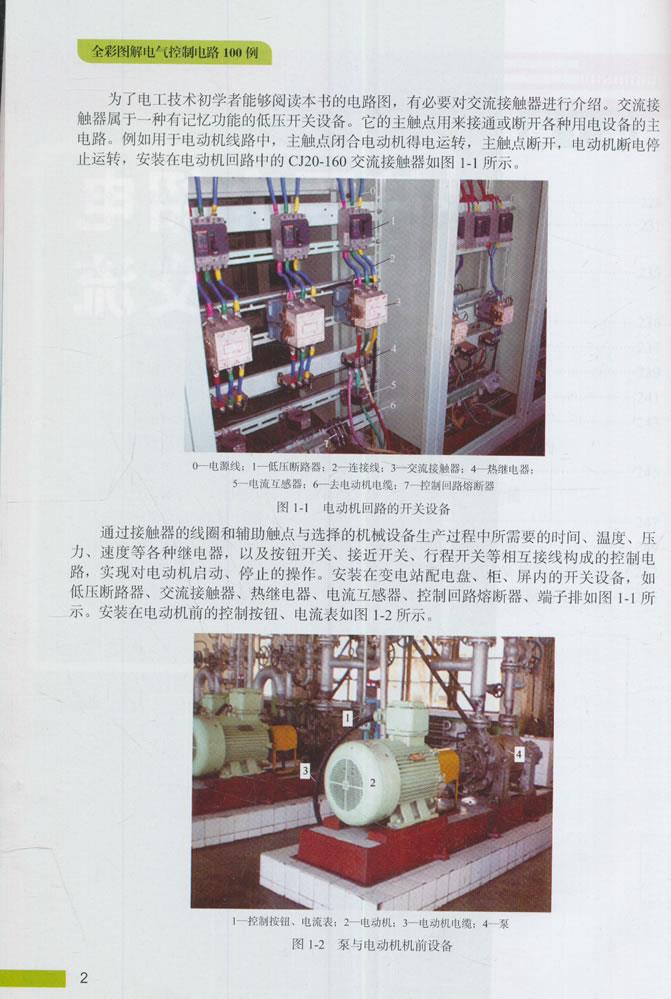

Глава 1 Краткое введение в контакторов переменного тока в цепях / 1

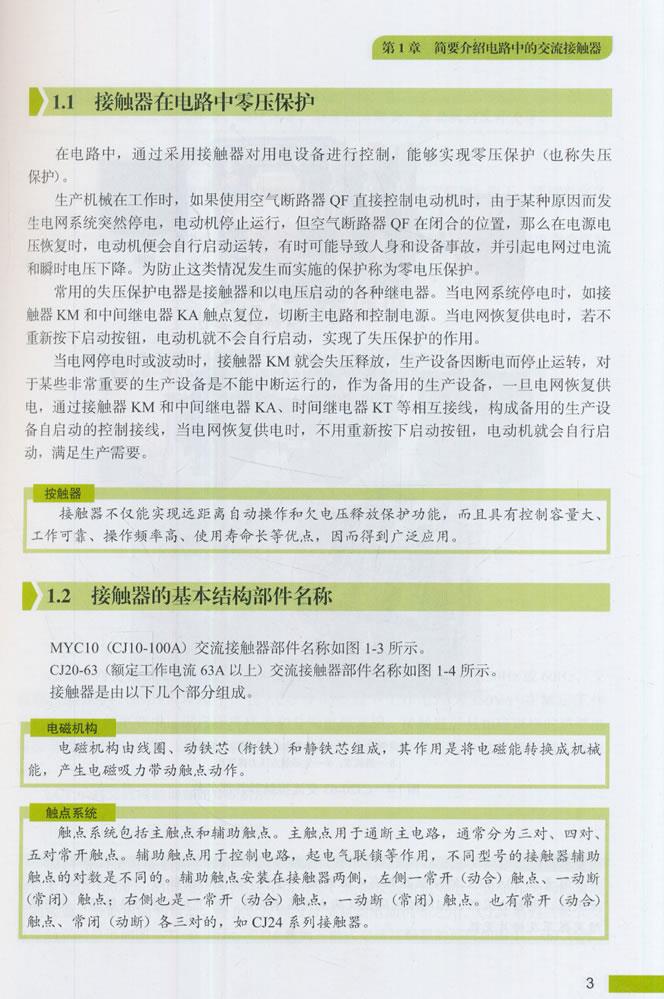

1.1 Защита от нулевого напряжения в цепи / 3

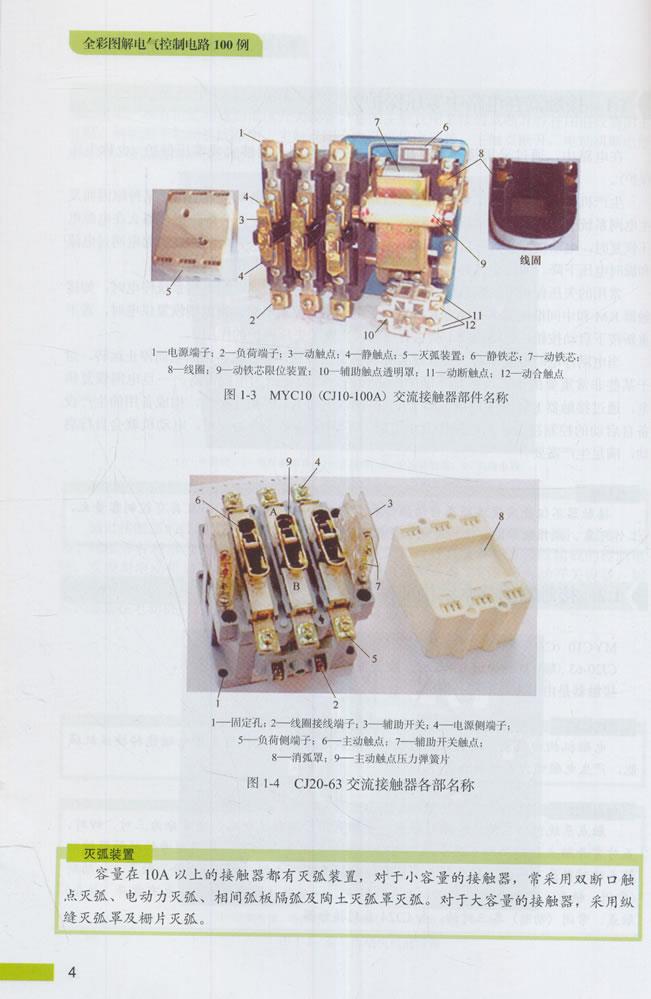

1.2 Основное название конструктивного компонента контакта / 3

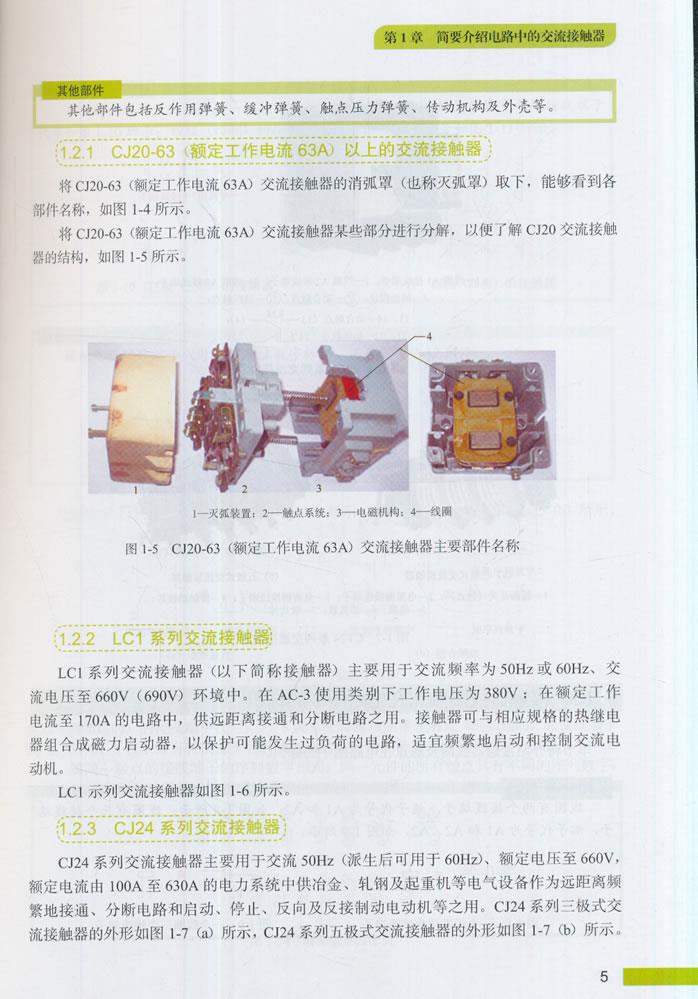

1.2.1 Контактор переменного тока выше CJ20-63 (рейтинг рабочий ток 63A) / 5
1.2.2 LCL Series Contactor / 5
1.2.3 CJ24 -серии контактов AC / 5
1.3 Идентификация контактов контактора катушки в схеме схемы / 6
1.4 Значение текста поверхности контактора / 8
Глава 2 Обычно используемые управляющие цепи для двигателей / 11
Пример 1 Цепь управления двигателем с прямым запуска и остановкой ножа / 12
Пример 2: Схема управления защитой от перегрузки 220V / 13
Пример 3 Схема управления двигателем 220V для выключателя для работы с состоянием сигнальных светов / 15
Пример 4: 220V Цепь управления двигателем для одного AMMEMER TUMEMER REAUCTE / 18
Пример 5 Цепь управления двигателем 380V переключателя вторичного защитного провода управляет двойным амперметром / 19
Пример 6: Цепь управления двигателем 48 В, которая защищает сигнал силовой сигнала, тревога перегрузки и операцию переключателя провода за один раз / 20
Пример 7 Схема управления двигателем 220V без операции по защите от перегрузки / 21
Пример 8 Мотор 380V Схема управления без операции по защите от перегрузки / 23
Пример 9 Схема управления двигателем 36 В без операции по защите от перегрузки / 25
Пример 10 Защита от перегрузки двигателя 220V Схема управления с помощью сигнала силового сигнала и вокальной работы / 27
Пример 11 Двигатель без защиты от перегрузки без операции с нажатием без схемы управления сигналом состояния / 30
Пример 12 Мотор 380V Схема управления с запуск кнопки защиты от перегрузки и остановки / 32
Пример 13 кнопка защиты от перегрузки запускается и останавливает двигатель с помощью вольтметра питания 220V Схема управления / 34
Пример 14 Схема управления двигателем 220V для светового сигнального света с запуском кнопки и остановки / 38
Пример 15 Защита от перегрузки.
Пример 16 380 В двигатель, который защищает световой свет и запуск кнопки и останавливается в первый раз / 42
Пример 17 Цепь управления двигателем 380V с запуска вольтметра и кнопки в первый раз / 44
Пример 18 Мотор 380V Схема управления (1) / 46
Пример 19 Мотор 220V Схема управления (1) / 49
Пример 20 Цепь управления двигателем 380V, которая может работать непрерывно в течение длительного времени, а работа пробега / 51
Пример 21 Мотор 380V Схема управления (2) / 53
Пример 22 Схема управления двигателем 220V (2) / 55
Пример 23 380V Цепь управления двигателем с сигналом питания, который может работать непрерывно в течение длительного времени, а работа пробега / 58
Пример 24 Стоящий сигнальный свет, схема управления двигателем 380 В, которая может непрерывно работать в течение длительного времени и работы бегуна / 61
Пример 25.
Пример 26 Одиночный амперметр имеет сигнальный свет мощности, двигатель 380 В с одним запуском и двумя стоп -цепью управления / 65
Пример 27 Одиночный амперметр имеет сигнальный свет мощности, двигатель 220 В с одним запуска и двумя стоп -цепь / 68
Пример 28 Вторичная защита, одна начала и две остановки, двойной амбимерный двигатель 380V Схема управления / 70
Пример 29 Одноразовая защита, одна начала и две остановки, схема управления двигателем 380 В с одним аммеметром / 72
Пример 30 Two Start and Stop, Haterful Signal Lights и Cupty Motor 220V без Ammeter / 74
Пример 31 Схема управления двигателем 220V для единовременной защиты, одноразовой и трехэтажной, а также световой сигнальной света / 77
Пример 32 Мотор 380V Схема управления с двумя запусками и тремя остановками, рабочие светильники сигнала состояния, одиночный ампер / 79
Пример 33 Двигатель 380V / 220V Схема управления для двух запуска и трех остановок, световые сигналы, сигнал перегрузки задержки / 81
Пример 34 Одноразовая защита, сигнал света без состояния, одноэтажная и двухэтажная схема управления 127V / 83
Пример 35 Цепь управления двигателем 220V для работы переключателя провода, сигнал без газеты, сигнал перегрузки / 84
Пример 36 Схема управления задержкой самостоятельного начала 220V / 87
Пример 37 Мотор 380V Схема управления, которая перестает работать за один раз и планируется прекратить работать в определенное время / 89
Пример 38 220V двигатель, который перестает работать за один раз и контролируется путем установки времени / 91
Пример 39 Схема управления двигателем 36 В, которая перестает работать за один раз и 94
Пример 40 Тревога перегрузки, запуск кнопки и остановка, цепь управления двигателем 220V с светом сигнала питания / 96
Пример 41 Тревога перегрузки, запуск кнопки и остановка, схема управления двигателем 380V с сигналом питания / 98
Пример 42 Одноразовая защита, запуск и остановка кнопки, схема управления двигателем 380V с сигналом питания / 100
Пример 43 Мотор 220V Схема управления с вольтметром, светофом состояния запуска, схема управления пусковой стойкой кнопки / 102
Пример 44 Мотор 220V Схема управления с запуском кнопки и остановкой и перегруженным оптическим символом / 105
Пример 45: Сигнал предварительного запуска, световой сигнал состояния начала стоп, один схема управления мощностью 220V запуска и стоп / 107
Пример 46: сигнал предварительной инициации Перед запуском, сигнал состояния запуска, светильник состояния, цепь управления двигателем 380 В / 109
Пример 47 380V Схема управления двигателем с запуском кнопки и остановкой, установлен вольтметр / 111
Пример 48 Одноразовая защита KG316T Микрокомпьютер Переключатель времени управления временем напрямую запускается и останавливает двигатель водяного насоса 220V Схема управления / 113
Пример 49 Мотор 220V Схема управления с помощью световой и остановки сигнала, KG316T Microcomputer Clicker.
Пример 50 Схема управления двигателем 220V с аварийным переключателем и переключателем KG316T Микрокомпьютер Пятна непосредственно запускается и останавливает водяной насос / 120
Пример 51 Однократная защита, KG316T Микрокомпьютер-переключатель контроля времени или запуск кнопки и остановка двигателя водяного насоса 220V Схема управления / 123
Пример 52 Впервые защита, одиночный амперметр, KG316T Микрокомпьютер Переключатель контроля времени напрямую запускается и останавливает схему управления двигателем 220V / 126
Пример 53 Защита от первого времени, перегрузка, аварийная сигнализация, переключатель контроля времени KG316T Микрокомпьютер непосредственно запускается и останавливает схему управления двигателем 220V / 128
Пример 54 Защита от перегрузки, цепь управления двигателем 380 В с помощью вольтметра, сигнала состояния, запуска кнопки и остановки / 130
Пример 55 Схема управления двигателем 380V с двумя запусками и одной остановкой, световой светильники мощности, запуска и остановки / 132
Глава 3 Автоматический цепь управления двигателем водяного насоса / 135
Пример 56 Цепь управления двигателем 380V контроллера уровня воды напрямую запускается и останавливает водяной насос / 136
Пример 57 Схема управления дренажным насосом 220V / 138
Пример 58 Цепь управления двигателем для перегрузки тревоги, сигнальный свет состояния, контроллер уровня воды напрямую запускается и останавливается / 140
Пример 59 Цепь управления двигателем водяного насоса с мониторингом вольтметра, тревогой перегрузки и уровнем воды напрямую запускается и останавливается / 142
Пример 60 Низкий сигнал тревоги на уровне воды, схема управления двигателем водяного насоса / 145
Пример 61 Схема управления водяного насоса 380 В с низким уровнем тревоги и контроллером уровня воды напрямую запускается и останавливается / 147
Пример 62 Цепь управления двигателем водяного насоса, которая будет тревожной тревогой, выпуска команды для запуска резервного насоса, и прямого запуска и остановки контроллера уровня воды / 149
Пример 63 Необязательный резервный двигатель насоса 220V Схема управления / 151
Пример 64 Цепь управления 380V двигателя водяного насоса, отображаемая первичной защитой и перегруженным светом сигнала состояния / 154
Пример 65 36V Схема управления двигателем водяного насоса с первичной защитой, состоянием сигнального света, уровня воды напрямую запускается и останавливается
Пример 66 Схема управления дренажным насосом 220V / 159
Пример 67 Схема управления водяным насосом 220V с прямым запуска и остановкой удара по удару / 161
Пример 68 Двигатель водяного насоса на баке водного бака на крыше с ударом напрямую запускается и останавливает цепь управления 380 В / 164
Пример 69 Цепь управления двигателем водяного насоса с помощью удара с самостоятельной переключением сигнала запуска напрямую запускается и останавливается / 166
Пример 70 удара по удару и кнопке.
Пример 71 Схема управления дренажным насосом 220V / 172
Пример 72 Схема управления водяным насосом 220V с сигналом перегрузки, искусственным завершением и прямым запуском и остановкой удара / 174
Пример 73 Схема управления водяным насосом 380 В / 177
Пример 74 Защита от перегрузки, световой световой светильники, запуск контакта и остановки двигателя водяного насоса 127 В / 179
Глава 4 Схема электрического управления малым механическим оборудованием на строительной площадке / 183
Пример 75 Схема управления механическим оборудованием, которая запускается и останавливается непосредственно с помощью обратного переключателя / 184
Пример 76 Схема управления вперед и обратное вращение 220V в сочетании с перевернутым переключателем и контактором / 186
Пример 77 Схема управления направлением обратного и обратного поворота, объединяющая перевернутый переключатель и контактор / 188
1. Основная схема для прямого и обратного управления, объединяющего обратный переключатель и контактор / 188
2. Схема управления управлением машиной для арматуры, объединяющая инвертированный переключатель и контактор и работа переключателя для ног / 190
Пример 78 Схема управления агитатором, объединяющая перевернутый переключатель и контактор / 193
1. Схема управления двигателем вперед и обратное вращение 220V с перевернутым переключателем и контактором и работой кнопки / 193
2. Бетонное смешивание и цепь управления двигателем водяного насоса / 196
Пример 79 Схема управления агитатором, обработка кнопки, обратный переключатель и контактор / 199
Пример 80 двигателя вперед и схема обратного управления, объединяющая переключатель ног, обратный переключатель и контактор / 203
Пример 81 Схема управления изгибом 220 В / 206
Глава 5 Схема прямого и обратного управления двигателем / 211
Пример 82 двигателя вперед и схема управления обратно 220V без взаимодействия, без защиты от перегрузки и сигнального света без состояния / 212
Пример 83 двигателя вперед и обратная цепь управления 380 В без взаимодействия, без перегрузки и сигнала без состояния / 214
Пример 84 Защита от перегрузки, нет взаимосвязанного, бессмысленного сигнального двигателя вперед и схема управления 380 В / 216
Пример 85 Защита от перегрузки, отсутствие света сигнала состояния, двойная блокировка двигателя вперед и схема управления обратной 220V / 218
Пример 86 Контактный контактный контакт. Сцепление и кнопку двигателя вперед и обратное вращение 220V Схема управления / 220
Пример 87 Сперед двигателя и обратное вращение контактного контактного контактного контакта.
Пример 88 Двигатель с взаимодействием контакта кнопки и отсутствие света сигнала состояния не является схемой управления 220 В / 226 /226
Пример 89 двойной блокировки, двигатель без сигнала состояния вперед и обратный схема управления 220 /228
Пример 90 Двухнологическая работа, контактный контактный контактный двигатель переплетается вперед и обратное вращение 220V Схема управления / 231
Глава 6 Цепь управления двигателем для начала декомпрессии / 235
Пример 91 Схема управления автоснабжением 380V для работы переключателя / 236
Пример 92 Автоматически конвертируемый автоматическая депрессуризация. Схема управления 380V / 237
Пример 93 Автопактивный начальный двигатель с помощью работы кнопки управления 380V Схема управления / 239
Пример 94 Ручной и автоматической работы автоматической декомпрессии. Схема управления 380 В / 241
Пример 95: Только автоматическое преобразование - △ - -обрабатываемый стартовый двигатель 220V Схема управления / 243
Пример 96 Ошибка неисправности, вторичная защита, автоматическое преобразование только по времени - △ -обработанное начало двигателя 220V Схема управления / 245
Пример 97: Единственная защита, только автоматическое преобразование по времени-△--образный двигатель старта 380 В / 36 В / 247
Пример 98 Вторичная защита, простой - △ - -образный схема управления двигателем 220V / 249
Пример 99: Можно выбрать ручное и автоматическое преобразование-△--образный схему пошагового двигателя 220V Схема управления / 252
Пример 100 контактного контакта.

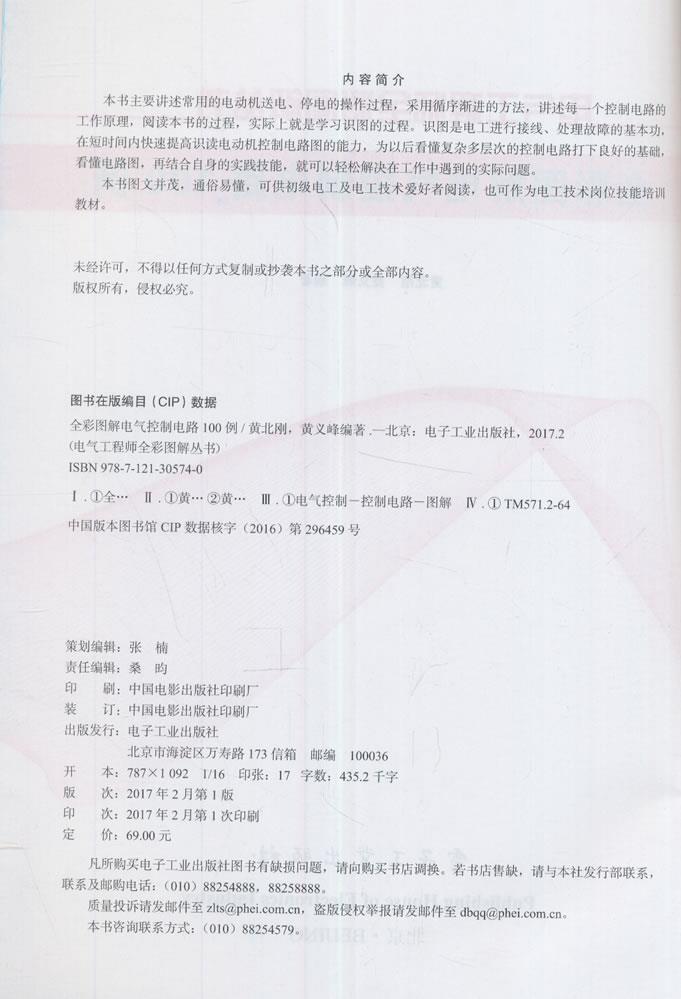

Краткое содержание
В этой книге в основном описывается процесс работы общих электродвигателей электродвигателей и отключений электроэнергии и принимает постепенный метод, чтобы рассказать принцип работы каждой схемы управления. Процесс чтения этой книги на самом деле является процессом изучения картины.Идентификация является основным навыком работников электротехники для разломов и разломов в проводке и обработке. В течение короткого времени она быстро улучшает способность считывать диаграмму схемы управления электродвигателем, чтобы заложить хорошую основу для понимания сложной и многоуровневой схемы управления в будущем . Навыки могут легко решить практические проблемы, возникающие в работе.Эта книга полна картинок и текстов. Она легко понять. Ее можно прочитать для энтузиастов первичных электрических и электрических технологий. Она также может использоваться в качестве учебного учебника для позиций электрических технологий.
Абстрактный
Похожего контента пока нет
об авторе
Он был глубоко культивирован в индустрии электрических технологий на протяжении всей своей жизни. Он является старшим специалистом по электрике в отрасли.
